Mikä tarkalleen on kuminen antenni?

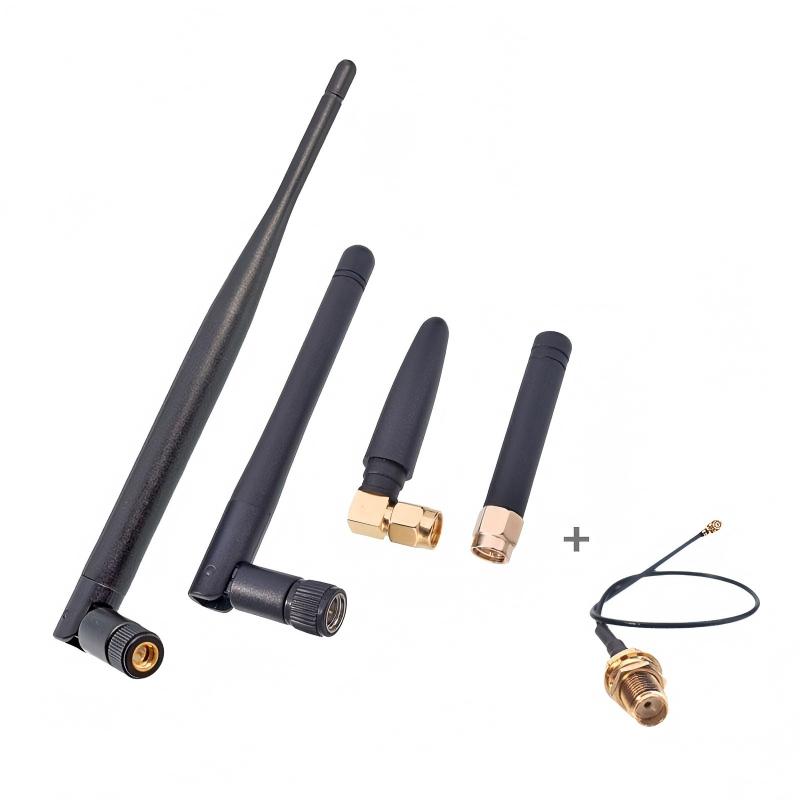

A kuminen antenni(tunnetaan yleisesti kumiantennina tai kumi ankkaantennina) on yleinen pieniomni antenninimetty sen kumista tai muovista olevasta suojakerroksesta. Sitä käytetään laajalti langattomissa viestintälaitteissa, kuten radiopuhelimet, langattomat reitittimet, autoradiot ja IoT-laitteet. Qianmu Communications selittää sen ydinominaisuudet ja toimintaperiaatteet:

1. Rakenne ja suunnitteluominaisuudet

Ulkoiset materiaalit:

Ulkokerros on valmistettu joustavasta kumista/silikonista (jotkut ovat kovaa muovia), joka tarjoaa fyysisen suojan, kuten vedenpitävyyden, iskunkestävyyden ja korroosionkestävyyden.

Väri on yleensä musta, ja muutama mukautettu vaihtoehto on saatavilla muissa väreissä (kuten valkoinen tai oranssi).

Sisäinen rakenne:

Sydänsäteilijä: Sisäinen spiraaliin kierretty metallilanka (kupari tai teräs), joka on piilossa ja toimii antennin säteilevänä elementtinä.

Perussovituspiiri: Pieni sovituspiiri (kuten kondensaattori tai induktori) voidaan integroida alaosaan impedanssin (tyypillisesti 50 Ω) optimoimiseksi laitesovitusta varten.

Liitin: Pohjassa käytetään yleisiä RF-liitäntöjä, kuten SMA, RP-SMA ja TNC, mikä mahdollistaa suoran ruuviliitoksen laitteisiin.

Muoto: lieriömäinen tai kartiomainen, tyypillisesti 5–20 cm pitkä (riippuen käyttötaajuuskaistasta), halkaisija noin 0,5–2 cm.

2. Toimintaperiaate ja sähköiset ominaisuudet

Säteilyperiaate: Sisäinen kierrejohto toimii olennaisesti lyhennetynä monopoliantennina, jonka sähköinen pituus ulottuu spiraalirakenteen läpi, mikä mahdollistaa resonanssin kohdetaajuuskaistalla (kuten 433 MHz tai 2,4 GHz) pienistä fyysisistä mitoistaan ​​huolimatta.

Omnisuuntainen säteily: Pystysuoraan asennettuna se tuottaa tasaisen säteilyn vaakasuunnassa 360°:ssa, pystysuunnassa pienemmällä vahvistuksella.

Bändi kattavuus

1. Yksikaistainen: Suunniteltu erityisesti tietylle taajuuskaistalle (esim. GPS 1,5 GHz, 4G 1,8 GHz).

2. Monikaistainen: Tukee useita taajuuksia (esim. kattaa samanaikaisesti UHF 400 MHz ja 2,4 GHz) segmentoidun spiraalin tai induktiivisen suunnittelun kautta.

3. Keskeiset edut

Fyysinen kestävyys:

Kumikotelo on taipumaton ja vedenpitävä (yleensä IP67-luokiteltu), joten se sopii ulkokäyttöön tai mobiilisovelluksiin (kuten autoihin ja kämmenlaitteisiin).

Helppo asentaa:

Liitä laiteliitäntä suoraan ilman monimutkaista asennusta.

Alhaiset kustannukset:

Teollisen massatuotannon kustannukset ovat alhaiset.

Kevyt:

Tyypillisesti painaa alle 50 grammaa, joten se sopii ihanteellisesti kannettaville laitteille.

4. Tyypilliset sovellusskenaariot

Kulutuselektroniikka:

Kotireititin (Wi-Fi 2.4GHz/5GHz), Bluetooth-kuulokkeet, älykodin tunnistimet.

Irrotettava musta kumiantenni TP-Link-reitittimen päällä.

Ammattimainen langaton viestintä:

Kaksisuuntainen radio (UHF/VHF-kaista), ajoneuvoon asennettu radio ja drone-videolähetysantenni.

Esineiden internet (IoT):

NB-IoT/LoRa-moduuliantenni, GPS-paikannuspääte.

Teollisuuslaitteet:

Teollisuuden kaukosäätimet (nosturit, automaattitrukit), anturiverkkosolmut.

5. Rajoitukset ja huomiot

Alempi tehokkuus:

Miniatyrisointirajoituksista johtuen säteilytehokkuus on tyypillisesti vain 30–60 % (verrattuna täysikokoisten antennien yli 80 prosenttiin).

Rajallinen voitto:

Matalat vahvistusominaisuudet johtavat lyhyempiin lähetysetäisyyksiin (esimerkiksi dipoliantenneilla varustetut Wi-Fi-reitittimet kattavat tyypillisesti ≤50 metrin kantaman).

Asennuspaikan herkkä:

On asennettava pystysuoraan kaikkisuuntaisuuden varmistamiseksi; suorituskyky heikkenee lähellä metallipintoja (maatason vaikutus).

Kiinteä taajuusalue:

Taajuutta ei voi säätää tehtaalta lähtemisen jälkeen; vaaditaan tarkka mallin valinta laitteen taajuuskaistan mukaan.

6. Valinta- ja käyttösuositukset

Vastaava taajuusalue:

Vahvista laitteen toimintataajuus (esim. 315 MHz, 868 MHz, 2,4 GHz) ja valitse vastaava resonanssiantenni.

Käyttöliittymän yhteensopivuus:

Tarkista laitteen liitäntätyyppi (esim. SMA-uros/naaras) fyysisen yhteensopimattomuuden välttämiseksi.

Kohtaussovitus:

Ulkovarusteilla tulee olla IP67-suojausluokka; ajoneuvoon asennettujen laitteiden tulee ottaa huomioon tärinänvaimennus.

Suorituskyvyn päivitys:

Pitkän kantaman vaatimukset voidaan täyttää korvaamalla suuritehoisella antennilla, mutta tämä uhraa kaikkisuuntaisuuden.

Yhteenveto: Piiska-antenni edustaa taloudellista ja käytännöllistä ratkaisua langattomissa laitteissa, jota suositaan kulutuselektroniikassa ja teollisuuslaitteissa alhaisen hintansa, helpon asennuksensa ja vankan fyysisen kestävyytensä ansiosta. Sen alhainen vahvistus ja kapea kaistanleveys rajoittavat kuitenkin sen käyttöä korkean suorituskyvyn skenaarioissa, joten ammattimaiset ulkoiset antennit ovat edelleen välttämättömiä pitkän kantaman tai erittäin luotettavan viestinnän (kuten drone-videolähetyksen tai tukiasemien) kannalta.
