Kuinka sisäänrakennettu FM-radioantenni voi parantaa signaalin vastaanottoa pienikokoisissa elektronisissa laitteissa

QianmukehittääSisäänrakennettu FM-radioantennipienikokoisille FM-yhteensopiville tuotteille, jotka vaativat luotettavan vastaanoton ilman ulkoista antennia. Tämä 88–108 MHz FM-lähetyskaistalle suunniteltu kompakti RF-komponentti yhdistää ferriittiytimen, tarkkuuskäämityn kuparikelan ja joustavat liitäntämahdollisuudet autojen audiojärjestelmiin, Bluetooth-kaiuttimiin, kannettaviin radioihin, älykkään kodin laitteisiin ja muihin elektronisiin laitteisiin.

Sisäänrakennettu FM-antenni on enemmän kuin tilaa säästävä korvike teleskooppiantennille. Sen ferriittiytiminen magneettinen induktiorakenne, tarkkuuskelan käämitys, kompakti muotokerroin ja mukautettava liitäntärakenne antavat valmistajille mahdollisuuden integroida FM-vastaanoton tuotteisiin, joissa asennustila ja ulkonäkö ovat tärkeitä. Tämä opas selittää, kuinka sisäänrakennettu FM-radioantenni toimii, sen tekniset ominaisuudet, sopivat sovellukset, asennusnäkökohdat ja tärkeimmät tekijät, jotka ostajien tulee arvioida hankkiessaan antennia OEM- tai ODM-projekteihin.

Sisällysluettelo

• Mikä on sisäänrakennettu FM-radioantenni?
• Kuinka sisäänrakennettu FM-radioantenni toimii?
• Mitkä ovat tärkeimmät ominaisuudet?
• Missä sitä voidaan käyttää?
• Mitkä ovat tekniset tiedot?
• Kuinka antenni pitäisi asentaa?
• Kuinka ostajien tulisi valita oikea antenni?
• Miten se on verrattuna muihin FM-antenneihin?
• Usein kysytyt kysymykset
• Miksi harkita mukautettua FM-antennia?

Mikä on sisäänrakennettu FM-radioantenni?

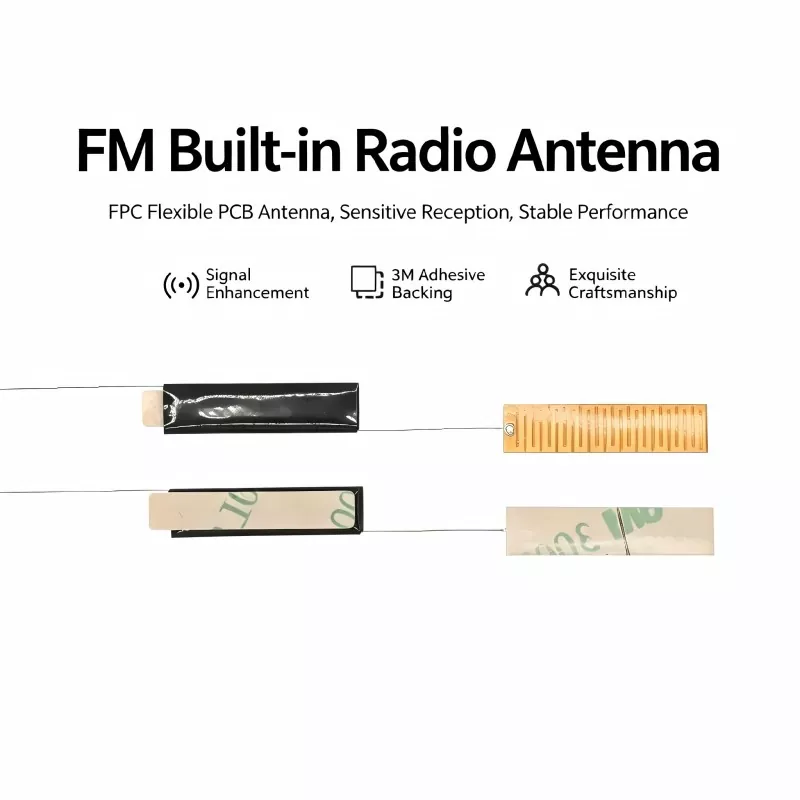

Sisäänrakennettu FM-radioantenni on sisäinen passiivinen RF-vastaanottokomponentti, joka on suunniteltu vastaanottamaan FM-lähetyssignaaleja elektronisen laitteen sisällä. Toisin kuin perinteinen teleskooppiantenni, joka ulottuu kotelon ulkopuolelle, sisäinen antenni voidaan piilottaa tuotteen rakenteeseen, mikä auttaa valmistajia säilyttämään puhtaan ulkonäön ja hyödyntämään tehokkaasti rajallista sisätilaa.

Tyypillinen ferriittisydänrakenne koostuu erittäin läpäisevästä ferriittiytimestä, tarkkuuskääretystä emaloidusta kuparilangasta, eristyssuojauksesta ja liitäntäliittimistä tai lyijyjohtimista. Ferriittimateriaali keskittää magneettikentän kelan ympärille, kun taas käämirakenne on suunniteltu tukemaan vastaanottoa suunnitellulla FM-taajuusalueella.

Kompaktia kulutuselektroniikkaa kehittäville valmistajille tämä rakenne voi yksinkertaistaa tuotteiden integrointia. Antenni voidaan sijoittaa piirilevyn sijoittelun ja kotelorakenteen mukaan sen sijaan, että se vaatisi erillisen ulkoisen antenniaukon.

Lisää tuotekohtaisia ​​tietoja ostajat voivat käydä sisäänrakennetun FM-radioantennin tuotesivulla.

Kuinka sisäänrakennettu FM-radioantenni toimii?

Toimintaperiaate perustuu ensisijaisesti sähkömagneettiseen induktioon ja resonanssiin. Kun FM-lähetyssignaali saavuttaa antennin, ferriittisydän auttaa keskittämään korkeataajuisen magneettikentän kelan ympärille. Tarkkuuskäämitetty johdin muuntaa sitten sähkömagneettisen energian sähköiseksi RF-signaaliksi, jonka vastaanottopiiri voi käsitellä.

1. Magneettikentän pitoisuus

Erittäin läpäisevä ferriittiydin keskittää korkeataajuiset magneettikentät käämin ympärille. Tämä rakenne on erityisen hyödyllinen, kun valmistajat tarvitsevat antennin, joka mahtuu kompaktiin sisätilaan säilyttäen samalla luotettavan FM-vastaanoton.

2. Sähkömagneettinen muunnos

Ferriittiydintä ympäröivä kuparikela reagoi muuttuvaan magneettikenttään ja tuottaa sähköisen signaalin. Tämä signaali siirretään sitten antenniyhteyden kautta FM-vastaanotinpiiriin.

3. Taajuusresonanssi

Kelan käämiparametrit, mukaan lukien kierrosten lukumäärä ja käämien järjestely, vaikuttavat antennin taajuusominaisuuksiin. Oikea viritys auttaa antennia toimimaan tarkoitetulla FM-kaistalla ja tukee vakaata vastaanottoa.

4. Signaalin siirto

Muuntamisen jälkeen vastaanotettu RF-signaali kulkee antennijohdon tai liitäntänastojen kautta FM-vastaanottimen piiriin, jossa se vahvistetaan, dekoodataan ja muunnetaan äänilähdöksi.

Mitkä ovat tärkeimmät ominaisuudet?

Valittaessa sisäistä FM-antennia kaupalliseen tuotteeseen insinöörit huomioivat yleensä vastaanoton suorituskyvyn, fyysiset mitat, häiriönkestävyyden, käyttölämpötilan ja integroinnin joustavuuden. Seuraavat ominaisuudet tekevät ferriittiytimestä sisäänrakennetun rakenteen sopivan moniin kompakteihin laitteisiin.

• 88–108 MHz toiminta-alue:Suunniteltu yleisesti käytetyn FM-lähetystaajuusalueen ympärille.
• Kompakti sisäinen rakenne:Mahdollistaa valmistajien integroida FM-vastaanoton ilman ulkonevaa ulkoista antennia.
• Tarkkuuskelan käämitys:Tukee yhdenmukaisia ​​sähköisiä ominaisuuksia ja taajuuden suorituskykyä.
• Ferriittisydänrakenne:Keskittää magneettikentät ja tukee tehokasta signaalin vastaanottoa.
• Häiriötietoinen suunnittelu:Eristys ja rakenteelliset näkökohdat voivat auttaa vähentämään ei-toivottuja sähkömagneettisia häiriöitä.
• Joustava räätälöinti:Johtimen mitat, käämiparametrit, kaapelin pituus, nastat ja liittimet voidaan mukauttaa tuotevaatimuksiin.
• Laaja käyttölämpötila:Viitattu Qianmu-malli määrittelee toiminnan -20 °C - +85 °C.

Missä sitä voidaan käyttää?

Sisäisen FM-antennin kompakti rakenne tekee siitä sopivan tuotteille, joissa ulkoisen antennin altistuminen ei ole toivottavaa tai epäkäytännöllistä. Sovellukset voivat vaihdella kulutuselektroniikasta auto- ja teollisuuslaitteisiin.

Mitkä ovat tekniset tiedot?

Tekniset tiedot tulee aina sovittaa vastaanottimen piiriin, koteloon, asennuspaikkaan ja kohdemarkkinoihin. Seuraavat tekniset tiedot edustavat viitattua Qianmu-tuotteen kokoonpanoa ja voivat toimia lähtökohtana suunnittelun arvioinnissa.

Todellinen suorituskyky voi vaihdella vastaanottimen IC:n, piirilevyn asettelun, kotelomateriaalin, ympäröivän sähkömagneettisen ympäristön, paikallisen signaalin voimakkuuden ja antennin asennuspaikan mukaan. Siksi prototyyppitestaus on edelleen tärkeää ennen massatuotantoa.

Kuinka antenni pitäisi asentaa?

Oikea sijoitus on välttämätöntä tasaisen FM-vastaanoton saavuttamiseksi. Jopa hyvin suunniteltu antenni voi kokea heikomman suorituskyvyn, jos se sijoitetaan lähelle voimakkaita häiriölähteitä tai sopimattomia materiaaleja.

Vaihe 1: Valitse asennusasento

Sijoita antenni suhteellisen avoimelle sisäalueelle ja mahdollisuuksien mukaan lähelle kotelon sisäpintaa. Vältä sijoittamasta sitä suoraan suurtaajuisten sirujen, tehokomponenttien, lämmönlähteiden tai muiden voimakkaiden häiriölähteiden viereen.

Vaihe 2: Kiinnitä antenni

Eristetty liimapohja voi tarjota yksinkertaisen asennustavan yhteensopiville malleille. Asennusmenetelmän tulee pitää antenni tukevasti paikoillaan ja estää liikkeet, jotka voivat vaikuttaa toistettavuuteen tuotteen käytön aikana.

Vaihe 3: Liitä antenni

Liitä antennijohto tai -nastat piirilevyn FM-antenniliitäntään. Juotettujen liitosten tulee olla turvallisia ja vailla oikosulkuja, kun taas pistokeliitoksilla tulee olla riittävä mekaaninen kiinnitys.

Vaihe 4: Testaa vastaanotto

Kytke laitteeseen virta asennuksen jälkeen ja suorita FM-asemien haku. Arvioi asemien lukumäärä, äänen selkeys, taustamelu, signaalin vakaus ja vastaanoton tasaisuus eri paikoissa.

Kuinka ostajien tulisi valita oikea antenni?

Pelkästään hinnan ei pitäisi määrittää antennin valintaa. OEM- ja ODM-projekteissa hankintatiimien ja insinöörien tulee arvioida antenni osana täydellistä RF-järjestelmää.

1. Vahvista taajuusalue:Varmista, että antenni sopii kohde-FM-lähetystaajuudelle.
2. Tarkista käytettävissä oleva tila:Anna tarkat kotelon ja piirilevyn mitat ennen antennirakenteen valintaa.
3. Tarkista yhteystapa:Määritä kaapelin pituus, liittimen rakenne, liitintyyppi tai piirilevyliitäntävaatimukset.
4. Arvioi toimintaympäristö:Autoihin, kannettaviin, sisä- ja ulkokäyttöön tarkoitetut tuotteet voivat vaatia erilaisia ​​mekaanisia ja termisiä näkökohtia.
5. Harkitse sähkömagneettisia häiriöitä:Tunnista lähellä olevat prosessorit, kytkentävirtalähteet, näytöt, moottorit ja muut mahdolliset melulähteet.
6. Pyydä näytteitä:Testaa antenni todellisessa kotelossa ja tarkoitetulla FM-vastaanotinpiirillä ennen massatuotannon hyväksymistä.
7. Keskustele mukauttamisesta:Volyymiprojekteissa räätälöidyt sydämen mitat ja käämiparametrit voivat tarjota paremman integraation kuin yleinen antenni.

Miten se on verrattuna muihin FM-antenneihin?

Erilaiset antennirakenteet palvelevat erilaisia ​​tuotevaatimuksia. PCB-antenni voi olla kätevä, kun piirilevy tarjoaa riittävästi tilaa, kun taas teleskooppiantenni voi olla hyödyllinen, kun esillä oleva antenni on hyväksyttävä. Ferriittiytiminen sisäänrakennettu rakenne on erityisen tärkeä, kun valmistajat asettavat etusijalle piiloasennuksen ja kompaktin mekaanisen integroinnin.

Usein kysytyt kysymykset

1. Mitä taajuutta sisäänrakennettu FM-radioantenni tukee?

Viitteellinen Qianmu-antenni on suunniteltu 88–108 MHz FM-lähetyskaistalle. Erityisistä taajuusvaatimuksista voidaan keskustella räätälöinnin aikana eri sovelluksille ja markkinoille.

2. Voidaanko antennin mittoja ja kaapelin pituutta mukauttaa?

Kyllä. Räätälöinti voi sisältää ferriittisydämen koon, kelan käämiparametrit, johdon pituuden, nastamateriaalit ja liitintyypit. Nämä vaihtoehdot mahdollistavat antennin sopivan paremmin käytettävissä olevaan koteloon ja piirilevyasetteluun.

3. Soveltuuko sisäänrakennettu antenni autojen audiojärjestelmiin?

Kyllä. Sisäänrakennetut FM-antennimallit voidaan integroida auton audiojärjestelmiin, Bluetooth-radioihin, multimediapääyksiköihin ja vastaaviin laitteisiin. Autoteollisuuden projektit tulee arvioida varsinaisen asennuksen ja RF-testauksen avulla, koska ajoneuvojen rakenteet ja elektroniikka voivat vaikuttaa vastaanottoon.

4. Riippuuko antennin suorituskyky PCB-asettelusta?

Kyllä. Vastaanoton suorituskykyyn ei vaikuta vain antenni, vaan myös vastaanottimen IC, piirilevyn asettelu, maadoitus, ympäröivät komponentit, kotelon rakenne ja sähkömagneettinen ympäristö. Prototyyppitestausta suositellaan ennen massatuotantoa.

5. Voidaanko näytteitä toimittaa ennen massatuotantoa?

Näytteen arviointi on tärkeä osa räätälöityjen antennien kehitystä. Ostajat voivat keskustella näytevaatimuksista Qianmun kanssa ja testata antennia tarkoitetussa laitteessa ennen siirtymistä volyymituotantoon.

Miksi harkita mukautettua FM-antennia?

Valmistajien, jotka kehittävät FM-yhteensopivia elektronisia tuotteita, antenni tulisi valita kiinteäksi osaksi RF-järjestelmää sen sijaan, että sitä pitäisi käsitellä erillisenä lisävarusteena. Hyvin sovitettu sisäänrakennettu muotoilu voi auttaa säästämään asennustilaa, ylläpitämään puhtaan kotelon ulkonäön ja tarjoamaan käytännöllisen ratkaisun autoihin, kannettaviin, älykotiin ja teollisiin FM-sovelluksiin.

Qianmu tarjoaa sisäänrakennettuja FM-antenniratkaisuja räätälöintimahdollisuuksilla, jotka kattavat ferriittisydämen mitat, kelan käämityksen, kaapelin pituuden, liitäntäpäätteet ja rakenteellisen integroinnin. OEM- ja ODM-projekteissa suunnittelutiimit voivat määrittää taajuusvaatimuksensa, käytettävissä olevan tilan, piirilevyliittymän, käyttöympäristön ja odotetun vastaanoton suorituskyvyn ennen näytteen validointia. Jos olet kehittämässä uutta FM-yhteensopivaa tuotetta tai etsit luotettavaa Kiinan antenninvalmistuskumppania,ota meihin yhteyttäkeskustella hakemuksestasi, pyytää räätälöityä ratkaisua ja aloittaa näytteen arvioinnin Qianmun kanssa.
