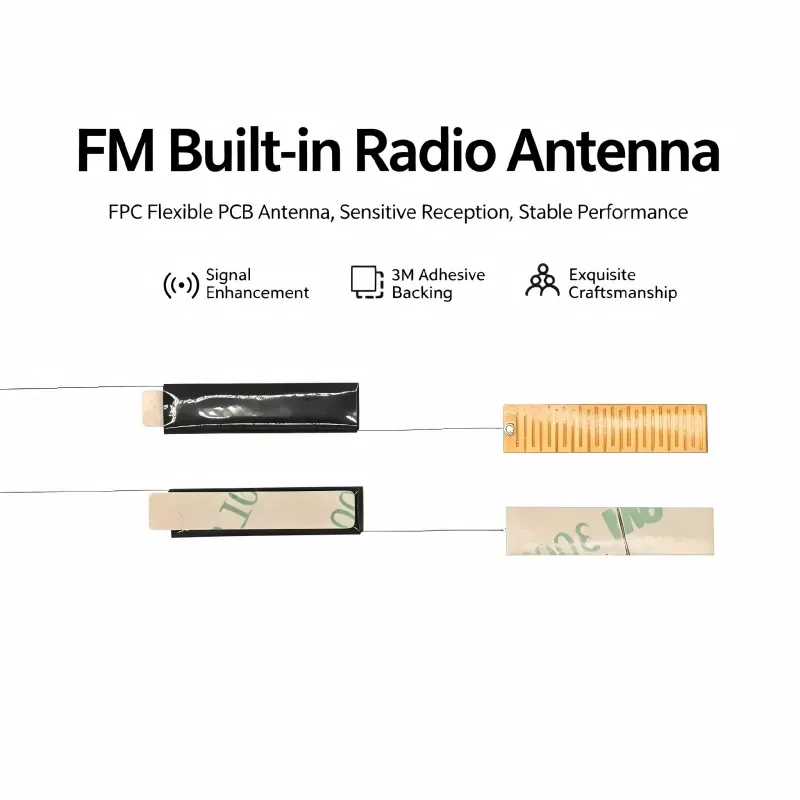

QianmukehittääSisäänrakennettu FM-radioantennivalmistajille, jotka tarvitsevat luotettavaa FM-vastaanottoa pienikokoisissa elektroniikkatuotteissa. Tämä sisäinen antenniratkaisu, joka on suunniteltu käytännön integrointivaatimuksiin, voi auttaa äänilaitteita saavuttamaan vakaan radiosuorituskyvyn, säästäen samalla asennustilaa ja säilyttäen puhtaan ulkomuodon.
FM-radio on edelleen tärkeä ominaisuus monissa autojen äänijärjestelmissä, kannettavissa radioissa, Bluetooth-kaiuttimissa, älykkäissä äänituotteissa ja kulutuselektroniikassa. FM-vastaanoton lisääminen kompaktiin laitteeseen vaatii kuitenkin enemmän kuin vain antennin liittämistä vastaanottimeen. Antennin mitat, ferriittimateriaali, kelan käämitys, asennuspaikka, kaapelin reititys ja ympäröivät elektroniset komponentit voivat kaikki vaikuttaa vastaanoton laatuun. Sisäänrakennettu FM-radioantenni tarjoaa valmistajille kompaktin vaihtoehdon perinteisille ulkoisille antenneille. Tämä artikkeli selittää sen toimintaperiaatteen, suunnittelun edut, sovelluksen arvon, tärkeimmät ostonäkökohdat ja käytännön integrointimenetelmät.
Sisällysluettelo
Mitä valmistajien tulisi tietää sisäänrakennetuista FM-antenneista?
Kuinka sisäänrakennettu FM-radioantenni on suunniteltu?
Miksi sisäisen antennin suunnittelulla on väliä?
Mitkä tuotteet voivat käyttää sisäänrakennettua FM-antennia?
Mitkä tekijät vaikuttavat FM-vastaanoton suorituskykyyn?
Mitä teknisiä tietoja ostajien tulisi vertailla?
Kuinka insinöörit voivat integroida antennin tuotteeseen?
Mitä sinun pitäisi etsiä FM-antennitoimittajalta?
Sisäänrakennettu FM-radioantenni UKK
Onko sisäänrakennettu FM-radioantenni oikea tuotteellesi?
Mitä valmistajien tulisi tietää sisäänrakennetuista FM-antenneista?
Sisäänrakennettu FM-antenni on sisäinen vastaanottokomponentti, joka on suunniteltu sieppaamaan FM-lähetyssignaaleja ilman perinteistä ulkoista teleskooppiantennia. Se asennetaan tuotteen kotelon sisään ja liitetään FM-vastaanotinpiiriin johdon, nastan tai muun sähköisen liitännän kautta.
Monissa kaupallisissa tuotteissa sisäinen asennus tarjoaa tärkeän tasapainon RF-toiminnallisuuden ja teollisen suunnittelun välillä. Sen sijaan, että antaisivat antennin ulottua kotelon ulkopuolelle, valmistajat voivat sijoittaa vastaanottavan komponentin käytettävissä olevan tilan sisään.
Ferriittiydinrakennetta käytetään yleisesti pienikokoisissa FM-vastaanottosovelluksissa. Ferriittimateriaali auttaa keskittämään magneettivuon kelan ympärille, kun taas kierretty johdin muuntaa sähkömagneettisen energian sähköiseksi signaaliksi, jonka vastaanottopiiri voi käsitellä.
Tästä syystä antennista tulee osa yleistä RF-järjestelmää, ei eristetty lisävaruste. Sen suorituskyky riippuu sekä sen omista sähköisistä ominaisuuksista että ympäristöstä, jossa se toimii.
Kuinka sisäänrakennettu FM-radioantenni on suunniteltu?
Sisäisen FM-antennin suunnittelu alkaa yleensä tavoitetaajuusalueesta ja käytettävissä olevasta asennustilasta. Tämän jälkeen insinöörit määrittävät sopivat ferriittimitat, käämin rakenteen, langan tekniset tiedot, liitäntämenetelmän ja mekaanisen konfiguraation.
Ferriittiydin
Ferriittisydän on tärkeä osa magneettista vastaanottorakennetta. Sen materiaaliominaisuudet ja fyysiset mitat vaikuttavat siihen, kuinka tehokkaasti antenni on vuorovaikutuksessa ympäröivän sähkömagneettisen kentän kanssa.
Tarkkuuskela
Kuparilanka kierretään ferriittisydämen ympärille määriteltyjen sähkövaatimusten mukaisesti. Käämien tasaisuus on tärkeä, koska vaihtelut voivat vaikuttaa yksittäisten antenniyksiköiden sähköisiin ominaisuuksiin.
Yhteysrakenne
Isäntälaitteesta riippuen antenni voi käyttää erilaisia kaapeli-, nasta- tai liitinkokoonpanoja. Sopiva liitäntärakenne yksinkertaistaa kokoonpanoa ja vähentää tarpeettomia muutoksia asiakkaan piirilevyyn.
Mekaaninen kokoonpano
Mitat tulee ottaa huomioon suunnittelun alkuvaiheessa. Sähköisesti hyvin toimiva antenni voi silti olla sopimaton, jos se ei mahdu aiotun kotelon sisään tai häiritsee muita osia.
Miksi sisäisen antennin suunnittelulla on väliä?
Nykyaikaiset elektroniset laitteet pienenevät ja sisältävät enemmän toimintoja. Tämä luo haastavan ympäristön RF-komponenteille, koska arvokasta sisäistä tilaa jakavat akut, piirilevyt, kaiuttimet, prosessorit, virtapiirit ja mekaaniset rakenteet.
Oikein suunniteltu sisäinen antenni voi tarjota useita käytännön etuja:
- Tilan optimointi:Antenni asennetaan tuotteen sisään sen sijaan, että se vaatisi ulkoista asennustilaa.
- Paranneltu tuotteen ulkonäkö:Jokapäiväiseen käyttöön ei tarvita pitkää teleskooppiantennia.
- Mekaaninen suojaus:Sisäinen sijoitus vähentää altistumista tahattomille taipumille tai fyysisille iskuille.
- Joustava integrointi:Mukautetut mitat sopivat erilaisiin koteloasetteluihin.
- Tasainen kokoonpano:Määritelty sisäinen asennusasento voi tukea standardoitua tuotantoa.
- Sovelluksen monipuolisuus:Sama antenniperuskonsepti voidaan sovittaa erilaisiin elektroniikkatuotteisiin.
Nämä edut ovat erityisen tärkeitä valmistajille, jotka haluavat yhdistää FM-radion moderneihin langattomiin ja digitaalisiin toimintoihin kompaktissa kotelossa.
Mitkä tuotteet voivat käyttää sisäänrakennettua FM-antennia?
Käyttöalue on perinteisiä itsenäisiä radioita laajempi. Niin kauan kuin elektroniikkajärjestelmä sisältää FM-vastaanottotoiminnon ja tarjoaa sopivan asennusympäristön, sisäistä antennia voidaan harkita.
| Sovellus | Tyypillinen vaatimus | Sisäisen antennin etu |
|---|---|---|
| Auton ääni | Vakaa FM-vastaanotto kompaktissa ohjausyksikössä | Piilotettu asennus |
| Bluetooth kaiuttimet | FM-toiminto yhdistettynä langattomaan ääneen | Tilatehokas muotoilu |
| Kannettavat radiot | Kompakti kotelo ja kannettava käyttö | Vähemmän ulkoisia komponentteja |
| Herätyskellot | Integroitu FM-radiotoiminto | Puhdas tuotteen ulkonäkö |
| Älykkäät äänilaitteet | Useita toimintoja yhden kotelon sisällä | Joustava sisäinen sijoitus |
| Erikoistuneet vastaanottimet | Sovelluskohtainen RF-integraatio | Mukautettava kokoonpano |
Mitkä tekijät vaikuttavat FM-vastaanoton suorituskykyyn?
Antennin valitseminen oikealla nimellistaajuudella on vasta ensimmäinen askel. Todelliseen suorituskykyyn voivat vaikuttaa useat lisätekijät.
1. Asennuspaikka
Antenni tulee sijoittaa paikkaan, jossa se voi vastaanottaa RF-signaalin tehokkaasti. Sen asentaminen suurten sähköä johtavien komponenttien tai suuriäänisten piirien viereen voi heikentää käytännön suorituskykyä.
2. PCB-asettelu
Piirilevy voi vaikuttaa antennin sähkömagneettiseen ympäristöön. Insinöörien tulee ottaa huomioon antennin ja prosessorien välinen etäisyys, kytkentävirtalähteet, nopeat liitännät ja muut mahdolliset häiriölähteet.
3. Kotelon materiaali
Muoviset ja johtamattomat kotelot tarjoavat yleensä erilaisen RF-ympäristön kuin metallikotelot. Lopullinen kotelo tulisi siksi sisällyttää prototyyppitestaukseen.
4. Kaapelien reititys
Antennijohto tulee reitittää huolellisesti ja pitää poissa tarpeettomista sähköisen kohinan lähteistä. Johdonmukainen kaapelireititys voi myös auttaa ylläpitämään toistettavan tuotannon suorituskykyä.
5. Vastaanottimen herkkyys
Antenni ei voi kompensoida kaikkia rajoituksia vastaanottopiirissä. Antennin ominaisuuksia ja vastaanottimen suorituskykyä tulee arvioida yhdessä tuotekehityksen aikana.
Mitä teknisiä tietoja ostajien tulisi vertailla?
Kun hankit FM-antennia, hankintatiimien tulee laatia tekninen eritelmä ennen tarjousten pyytämistä. Tämä tekee toimittajien vertailusta mielekkäämmän ja vähentää riskiä valita komponentti pelkän hinnan perusteella.
| Erittely | Suositeltu arviointi | Ostamisen merkitys |
|---|---|---|
| Taajuusalue | Varmista yhteensopivuus vaaditun FM-kaistan kanssa | Olennaista |
| Ferriitti materiaali | Arvioi materiaali ja johdonmukaisuus | Korkea |
| Kelan käämitys | Tarkista käämityksen tarkkuus ja toistettavuus | Korkea |
| Mitat | Yhdistä käytettävissä oleva sisätila | Olennaista |
| Johdon pituus | Vahvista piirilevy- ja kokoonpanovaatimukset | Keskikokoinen |
| Liitin | Tarkista sähköinen ja mekaaninen yhteensopivuus | Korkea |
| Lämpötila-alue | Sovita toimintaympäristöön | Keskitasoista korkeaan |
| Räätälöinti | Selvitä, tuetaanko OEM-määrityksiä | Korkea |
Volyymituotannossa ostajien tulee myös ottaa huomioon näytehyväksyntämenettelyt, saapuvat tarkastukset, tuotannon johdonmukaisuus, pakkaus, läpimenoaika ja tekninen tuki.
Kuinka insinöörit voivat integroida antennin tuotteeseen?
Onnistunut antennin integrointiprosessi tulee aloittaa ennen kuin lopullinen kotelo jäätyy. Varhainen koordinointi antennitoimittajan, piirilevy-insinöörin, koneinsinöörin ja tuotteen valmistajan välillä voi estää kalliit uudelleensuunnittelut.
- Määritä RF-vaatimus:Määritä FM-kohdetaajuusalue ja vastaanottimen arkkitehtuuri.
- Varaa asennustila:Tunnista antennin sijainti ennen mekaanisen asettelun suorittamista.
- Tarjoa piirustuksia:Jaa saatavilla olevat mitat ja liitäntävaatimukset antennin valmistajan kanssa.
- Kehitä näytteitä:Arvioi räätälöidyt antenniprototyypit aiotussa tuotteessa.
- Testaa koko kokoonpano:Mittaa vastaanotto realistisissa käyttöolosuhteissa.
- Viimeistele tuotantomääritykset:Lukkojen mitat, käämiparametrit, kaapelit, liittimet ja tarkastuskriteerit.
Prototyyppitestaus on erityisen tärkeää, koska tuotteen ulkopuolella mitattu antennin suorituskyky ei välttämättä vastaa suorituskykyä sen jälkeen, kun antenni on asennettu lopullisen kotelon sisään.
Mitä sinun pitäisi etsiä FM-antennitoimittajalta?
Sopivan toimittajan tulee pystyä tarjoamaan muutakin kuin vain luettelokomponentin. OEM- ja ODM-projekteissa tekninen viestintä ja räätälöintikyky voivat olla yhtä tärkeitä kuin antennin perusspesifikaatiot.
Kun arvioit Kiinan antennin valmistajaa tai toimittajaa, ota huomioon seuraavat seikat:
- Kokemusta FM- ja muiden RF-antennikomponenttien tuotannosta.
- Kyky mukauttaa ferriittisydämen mittoja ja käämirakenteita.
- Vakaa ohjaus kelan käämityksen ja komponenttien kokoonpanon.
- Mahdollisuus mukauttaa kaapeleita, nastoja ja liittimiä.
- Esimerkkikehitys ennen massatuotantoa.
- Selkeät tekniset piirustukset ja tuotetiedot.
- Tuotantoerien laaduntarkastusmenettelyt.
- Responsiivinen viestintä tuotekehityksen aikana.
Qianmu keskittyy antennien kehittämiseen ja valmistukseen erilaisiin elektroniikkasovelluksiin. Sen räätälöity lähestymistapa antaa asiakkaille mahdollisuuden keskustella taajuusvaatimuksista, asennusmitoista, liitäntätavoista ja muista projektikohtaisista parametreista ennen tuotantoratkaisun viimeistelyä.
Sisäänrakennettu FM-radioantenni UKK
Voiko sisäänrakennettu FM-radioantenni korvata ulkoisen teleskooppiantennin?
Monissa pienikokoisissa elektroniikkatuotteissa voidaan käyttää sisäistä antennia perinteisen teleskooppiantennin sijaan. Lopullinen valinta riippuu kuitenkin vastaanottimen suunnittelusta, tuotteen rakenteesta, käytettävissä olevasta asennustilasta ja vaaditusta vastaanotosta.
Mitä FM-taajuusaluetta yleensä tuetaan?
Monet kaupalliset FM-radiosovellukset toimivat 88–108 MHz:n alueella. Tarkka antennirakenne on sovitettava vaadittuun taajuusalueeseen ja vastaanottopiiriin.
Voiko antennin räätälöidä pieneen koteloon?
Kyllä. Räätälöinti voi koskea ferriittimittoja, kelan rakennetta, johdon pituutta, liitinkokoonpanoa ja muita mekaanisia vaatimuksia. Prototyyppitestausta suositellaan, kun asennustila on erittäin rajallinen.
Vaikuttaako antennin sijoitus radiovastaanottoon?
Kyllä. Sijoituksella voi olla merkittävä vaikutus. Lähellä olevat metalliosat, virtapiirit, prosessorit, piirilevyjäljet, akut ja kaapelit voivat muuttaa sähkömagneettista ympäristöä antennin ympärillä.
Pitäisikö antennia testata valmiin tuotteen sisällä?
Kyllä. Varsinaisen kotelon sisällä olevan antennin testaus antaa realistisempaa tietoa lopullisesta vastaanotosta kuin antennin testaus itsenäisenä komponenttina.
Miksi valita räätälöity antenni vakiomallin sijaan?
Räätälöity malli voidaan suunnitella tuotteen tiettyjen mittojen, vastaanottimen liitännän, asennuspaikan ja mekaanisten rajoitusten mukaan. Tämä voi helpottaa integrointia ja vähentää rakenteellisten muutosten tarvetta.
Onko sisäänrakennettu FM-radioantenni oikea tuotteellesi?
Nykyaikaisissa elektroniikkatuotteissa, joissa tilan, ulkonäön, luotettavuuden ja RF-toiminnallisuuden on oltava rinnakkain, sisäänrakennettu antenni voi tarjota käytännöllisen vaihtoehdon perinteisille ulkoisille malleille. Sen menestys riippuu koko suunnitteluprosessista, mukaan lukien ferriitin valinta, käämitys, taajuusvaatimukset, piirilevyn suunnittelu, asennuspaikka, kotelon rakenne ja lopputuotteen testaus.
Qianmu tarjoaa räätälöityjä sisäänrakennettuja FM-radioantenniratkaisuja valmistajille, jotka kehittävät audiolaitteita, autoelektroniikkaa, kannettavia radioita, Bluetooth-kaiuttimia ja muita FM-yhteensopivia laitteita. Jos sinulla on tietty taajuusalue, kotelon koko, kaapelivaatimus tai vastaanotinliitäntä,ota meihin yhteyttäkeskustellaksesi projektistasi ja kehittääksesi antennikokoonpanon, joka vastaa tuotevaatimuksiasi.
