Nykyaikaisille lainvalvonta- ja kenttävalvontalaitteille luotettava paikannus on enemmän kuin käyttömukavuus – se voi vaikuttaa suoraan todisteiden jäljitettävyyteen ja käyttöturvallisuuteen.QianmukehittääBody Camin GPS-antenniteollisuuskäyttöön tarkoitettuna keraamisena GNSS-antennina vartaloon kiinnitettäviin kameroihin, todisteiden keräyspäätteisiin, partiovälineisiin ja muihin vaativiin mobiililaitteisiin. Sen GPS-, BeiDou-, GLONASS- ja Galileo-yhteensopivuus, RHCP-suunnittelu ja kestävä keraaminen rakenne on suunniteltu ylläpitämään vakaa satelliittivastaanotto haastavissa ympäristöissä.
Vartaloon kiinnitettävän kameran sisällä olevan GPS-antennin täytyy kiertää ihmiskehoon kohdistuvia esteitä, kompakteja laiterakenteita, metallisuojausta, solujen RF-moduuleja, akkuja ja muuttuvia ulkoolosuhteita. Sopiva GNSS-antenni tarvitsee siis muutakin kuin perussatelliitin vastaanoton. Tässä artikkelissa kerrotaan, kuinka keraaminen antennirakenne, pyöreä polarisaatio, RF-häiriöiden hallinta, laajan lämpötilan materiaalit ja oikea asennus edistävät vakaata paikkaa. Siinä myös verrataan keraamisia ja joustavia FPC-antennitekniikoita ja hahmotellaan tärkeimmät valinta- ja asennusnäkökohdat ammattimaisten runkokameroiden valmistajille.
Sisällysluettelo
- Mikä on Body Camin GPS-antenni?
- Miksi GPS-suorituskyvyllä on väliä vartalokäyttöisissä kameroissa?
- Mitä suorituskykytekijöitä ostajien tulisi arvioida?
- Keraaminen GPS-antenni vs. FPC-antenni
- Tärkeimmät tekniset tiedot
- Kuinka GPS-antenni pitäisi asentaa?
- Tyypilliset sovellukset
- FAQ
- Johtopäätös

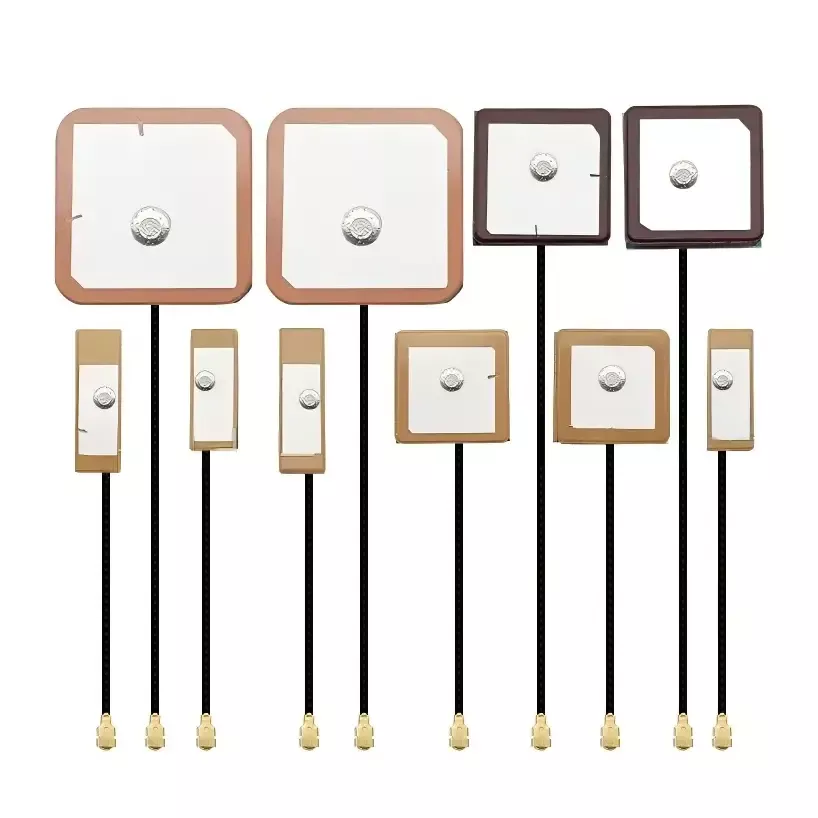

Mikä on Body Camin GPS-antenni?
Body Camin GPS-antenni on erityinen GNSS-vastaanottokomponentti, joka on suunniteltu vastaanottamaan satelliittinavigointisignaaleja vartalolla kannettaviin kameroihin ja kannettaviin todisteiden tallennuspäätteisiin. Toisin kuin yleiskäyttöinen GPS-antenni, sen on toimittava kompaktissa kotelossa samalla kun se käsittelee kehon esteitä, elektronisia häiriöitä, liikettä ja muuttuvia ulkoympäristöjä.
Qianmun ratkaisussa käytetään korkeadielektristä keraamista patch-rakennetta ja oikeanpuoleista ympyräpolarisaatiota (RHCP). Suunnittelu tukee GPS L1:tä 1575,42 MHz:llä ja BeiDou B1:tä 1561 MHz:llä, kun taas yhteensopivuus suurten satelliittinavigointijärjestelmien kanssa voi tukea ammattimaisia paikannussovelluksia sekä kotimaisilla että kansainvälisillä markkinoilla.
Antenni vastaanottaa satelliittisignaaleja ja välittää optimoidun RF-signaalin paikannuspiirisarjalle. Laite voi sitten laskea sijainti-, nopeus-, aika- ja korkeustiedot ja liittää sijaintitiedot tallennettuun ääneen ja videoon. Tämä luo käytännöllisen yhteyden tallennetun sisällön ja tapahtumapaikan välille.
Miksi GPS-suorituskyvyllä on väliä vartalokäyttöisissä kameroissa?
Vartaloon kiinnitettyjä kameroita käytetään usein henkilökunnan kävellessä, juostessa, kääntyessä, astuessaan rakennuksiin tai käyttäessä ajoneuvoja. Nämä liikkeet luovat vaikeamman RF-ympäristön kuin paikallaan oleva GPS-vastaanotin tyypillisesti kokee.
Vakaa sijoittelu voi tarjota useita käytännön etuja:
- Todisteiden jäljitettävyys:Sijaintitiedot voidaan liittää tallennettuun materiaaliin ja operatiivisiin tapahtumiin.
- Jatkuvat lentoratatietueet:Luotettava satelliittivastaanotto auttaa vähentämään aukkoja liikkeen seurannassa.
- Toimintatietoisuus:Kenttätiimit voivat saada luotettavampaa sijaintitietoa mobiilitoiminnan aikana.
- Pienempi paikannuspoikkeama:Parempi antennin suorituskyky voi auttaa rajoittamaan heikkojen tai heijastuneiden signaalien aiheuttamia epävakaita sijaintilukemia.
- Maailmanlaajuinen käyttöönotto:Monijärjestelmän GNSS-yhteensopivuus on hyödyllinen eri maantieteellisille markkinoille tarkoitetuille laitteille.
Valmistajien kannalta antennin valintaa tulisi siksi harkita vartalokameran suunnittelun alkuvaiheessa sen sijaan, että sitä pitäisi käsitellä viimeisenä komponenttivalintatehtävänä.
Mitä suorituskykytekijöitä ostajien tulisi arvioida?
1. Satelliittijärjestelmän yhteensopivuus
Ammattimaisia vartalokameroita voidaan käyttää eri maissa ja eri toimintaympäristöissä. GPS:n ja BeiDoun tukeminen GLONASSin ja Galileon kanssa voi tarjota enemmän joustavuutta suunniteltaessa laitteita kotimaisille ja ulkomaisille markkinoille.
2. Pyöreäpolarisaatio
GNSS-satelliittisignaaleilla on ympyräpolarisaatioominaisuudet. RHCP-antenni on suunniteltu vastaamaan tätä signaalin ominaisuutta ja se voi auttaa vähentämään tiettyjen heijastuneiden ja väärin polarisoitujen signaalien vaikutusta. Tästä tulee erityisen hyödyllistä rakennusten, ajoneuvojen, metallirakenteiden ja muiden heijastavien pintojen ympärillä.
3. RF-häiriöiden kestävyys
Nykyaikainen runkokamera voi sisältää 4G/5G-viestintämoduuleja, Wi-Fi-yhteyttä, prosessoreita, akkuja ja muita elektronisia piirejä. Nämä komponentit voivat luoda sähköisesti monimutkaisen ympäristön. Antennien sovitus ja asianmukainen fyysinen erottelu voivat auttaa vähentämään ei-toivottua RF-kytkentää ja parantamaan paikannusvakautta.
4. Ympäristön luotettavuus
Ammattikäyttöön tarkoitetut laitteet voivat altistua kesän kuumuudelle, talven kylmälle, tärinälle, iskuille, kosteudelle ja pitkäaikaiselle ulkokäytölle. Qianmun teollinen keraaminen muotoilu on määritelty käyttölämpötila-alueelle -40 °C - +75 °C, mikä tukee sovelluksia, joissa kuluttajalaatuiset komponentit eivät välttämättä tarjoa riittävää ympäristömarginaalia.
5. Mekaaninen kestävyys
Kehon päällä käytettävät laitteet kokevat toistuvia liikkeitä ja fyysistä käsittelyä. Jäykkä keraaminen antennirakenne voi tarjota paremman mittavakauden kuin joustava rakenne sovelluksissa, joissa mekaaninen kestävyys on etusijalla.
Keraaminen GPS-antenni vs. FPC-antenni
Sekä keraamiset että FPC-antennitekniikat voivat olla hyödyllisiä, mutta niiden ominaisuudet ovat erilaiset. Oikea valinta riippuu tuotteen rakenteesta, käytettävissä olevasta tilasta, ympäristöolosuhteista, vaaditusta paikannussuorituskyvystä ja kohdesovelluksesta.
| Vertailutekijä | Qianmu keraaminen antenni | Normaali FPC GPS-antenni |
|---|---|---|
| Ydinmateriaali | Teollinen korkean lämpötilan sintrattu keramiikka | Joustava PI-kalvo |
| Signaalin vastaanotto | Suunniteltu voimakkaan satelliittisignaalin vastaanottamiseen | Soveltuu kompakteihin yleiskäyttöisiin sovelluksiin |
| Polarisaatio | RHCP | Riippuu antennin suunnittelusta |
| Käyttölämpötila | -40°C - +75°C | Riippuu tietystä mallista |
| Mekaaninen rakenne | Jäykkä keraaminen rakenne | Joustava kalvorakenne |
| Häiriöiden hallinta | Suunniteltu vaativiin RF-ympäristöihin | Riippuu enemmän järjestelmän asettelusta ja asennuksesta |
| Tyypillinen sovellus | Ammattimaiset runkokamerat ja teollisuuspäätteet | Kompakti kulutus- ja kannettava elektroniikka |
Ammattimaisia todisteiden tallennuslaitteita kehittäville valmistajille keraaminen GNSS-antenni voi tarjota hyödyllisen yhdistelmän RF-suorituskykyä, ympäristönkestävyyttä ja rakenteellista vakautta.
Tärkeimmät tekniset tiedot
Arvioidessaan GPS-antennia kehon kameralle, insinöörien tulisi tarkistaa täydelliset RF- ja mekaaniset tiedot sen sijaan, että keskittyisivät vain nimellistaajuuden yhteensopivuuteen.
| Parametri | Qianmu-erittely |
|---|---|
| Tuotetyyppi | GNSS keraaminen pinta-asennusantenni |
| Toimintabändit | GPS L1: 1575,42 MHz; BeiDou B1: 1561 MHz |
| Polarisaatio | Oikeanpuoleinen pyöreä polarisaatio (RHCP) |
| Ominainen impedanssi | 50Ω |
| VSWR | ≤1,8 |
| Peak Gain | 3,0–3,8 dBi |
| Käyttölämpötila | -40°C - +75°C |
| Varastointilämpötila | -45°C - +80°C |
| Asennus | SMT-sijoitus, läpireiän juottaminen tai räätälöidyt liittimet |
Nämä tiedot tarjoavat hyödyllisen lähtökohdan RF-insinööreille. Antennin lopullinen suorituskyky tulee kuitenkin aina varmistaa sen jälkeen, kun se on integroitu koko runkokameran koteloon, koska kotelon materiaalit, akun sijoitus, piirilevyjen asettelu, kaapelien reititys ja lähellä olevat langattomat moduulit voivat vaikuttaa merkittävästi todelliseen RF-suorituskykyyn.
Kuinka GPS-antenni pitäisi asentaa?
Jopa korkean suorituskyvyn antenni voi toimia huonommin, jos se on asennettu väärin. Asianmukainen mekaaninen ja RF-integrointi on siksi välttämätöntä.
Valitse sopiva asennusasento
Keraamista säteilyaluetta ei saa peittää suoraan metallikoteloilla, paristoilla tai metallikiinnikkeillä. Ei-metallinen alue runkokameran yläosaa kohti on yleensä edullinen. Qianmu suosittelee säilyttämään vähintään 15 mm:n etäisyyden 4G/5G- ja Wi-Fi-antenneista, mikäli tuotteen rakenne sen sallii.
Noudata oikeita juotosohjeita
Pin-tyyppisten antennien juotosliitosten tulee olla täydellisiä ja turvallisia. SMT-tuotteissa antenni tulee kohdistaa oikein ja asentaa suositellun piirilevyprosessin mukaisesti. Liiallista mekaanista painetta tulee välttää, koska keraamiset osat voivat vaurioitua virheellisestä käsittelystä.
Ohjauskaapelin ja virtajohdon reititys
Antennikaapelit tulee reitittää huolellisesti, jotta vältetään tarpeettomat kytkennät voimalinjoihin ja suurvirtapiireihin. Tarvittaessa voidaan myös käyttää eristysmateriaaleja antennin eristämiseen voimakkaista sähköhäiriölähteistä.
Testaa koko laite
Laboratoriokomponenttien testaus on tärkeää, mutta sen ei pitäisi korvata täydellistä koneen todentamista. Kokoamisen jälkeen valmistajien tulee arvioida kylmäkäynnistys- ja kuumakäynnistyssatelliittien hankinta, paikannustarkkuus, satelliittien lukumäärä ja lentoradan jatkuvuus realistisissa ulko-olosuhteissa.
Mitkä sovellukset voivat käyttää Body Camin GPS-antennia?
Ammattimainen GNSS-antenni voi tukea laajaa valikoimaa liikkuvia tallennus- ja paikannuslaitteita, mukaan lukien:
- 4G/5G lainvalvontaelimen kamerat
- Poliisi- ja liikennevalvontakeskukset
- Kaupunkihallinnon ja tiehallinnon kehokamerat
- Palokunnan audiovisuaaliset todisteet
- Räjähdyssuojatut ja luonnostaan vaarattomat tallennuspäätteet
- Kaivos- ja petrokemian tarkastuslaitteet
- Tehontarkastus- ja rautateiden partiolaitteet
- Ulkotarkastus- ja kenttäkäyttöterminaalit
- Vientiin suunnatut monitaajuiset, runkoon kiinnitetyt kamerat
GNSS-vastaanoton, kompaktin integraation ja ympäristön kestävyyden yhdistelmä tekee tästä antennitekniikasta erityisen sopivan ammattilaitteille, joiden on toimittava jatkuvasti valvottujen sisäympäristöjen ulkopuolella.
FAQ
1. Mitä satelliittijärjestelmiä Body Camin GPS-antenni tukee?
Antenni on suunniteltu GPS L1- ja BeiDou B1 -taajuuksien ympärille ja tukee usean järjestelmän GNSS-sovelluksia, joihin kuuluvat GPS, BeiDou, GLONASS ja Galileo.
2. Miksi RHCP on tärkeä GNSS-vastaanoton kannalta?
RHCP eli oikeanpuoleinen ympyräpolarisaatio vastaa yleisten GNSS-satelliittisignaalien polarisaatio-ominaisuuksia. Se voi parantaa vastaanoton yhtenäisyyttä ja vähentää joidenkin heijastuneiden tai väärin polarisoitujen signaalien vaikutusta.
3. Voiko antenni toimia äärimmäisissä lämpötiloissa?
Määritetty käyttölämpötila-alue on -40°C - +75°C, joten antenni soveltuu moniin vaativiin ulko- ja teollisuussovelluksiin.
4. Voidaanko antenni mukauttaa uutta keho-kameramallia varten?
Kyllä. Alkuperäisenä valmistajana Qianmu voi tukea räätälöityä antennien kehitystä laiterakenteen, toimintataajuuden, asennusvaatimusten, liitinkokoonpanon ja RF-suorituskykytavoitteiden mukaan.
5. Kuinka paljon tilaa 4G/5G- ja Wi-Fi-antenneista tulisi säilyttää?
Suositeltava vähimmäisetäisyys on 15 mm, jos tuotteen rakenne sen sallii. Lopullinen etäisyys tulee varmistaa RF-testauksella, koska kotelon geometria ja sisäinen elektroniikka voivat muuttaa antennin optimaalista asentoa.
6. Onko ulkotestaus tarpeen antennin asennuksen jälkeen?
Kyllä. Laitteen täydellinen ulkotestaus on erittäin suositeltavaa. Insinöörien tulee tarkistaa satelliittihaku, paikannustarkkuus, kylmä- ja kuumakäynnistykset ja lentoradan jatkuvuus sen jälkeen, kun antenni on integroitu lopulliseen koteloon.
Johtopäätös
Luotettava GNSS-antenni on ammattimaisen vartalokameran tärkeä osa, koska paikannussuorituskyky vaikuttaa sijainnin tarkkuuteen, todisteiden jäljitettävyyteen ja toimintavarmuuteen. Keraaminen rakenne, RHCP-polarisaatio, usean järjestelmän GNSS-yhteensopivuus, häiriönhallinta ja suorituskyky laajassa lämpötilassa voivat tarjota vahvemman perustan vaativille runkokamerasovelluksille.
Qianmu yhdistää antennien T&K-toiminnan, valmistuksen, RF-testauksen ja räätälöidyn tuotannon tukemaan kehokameravalmistajia ja järjestelmäintegraattoreita. Projekteissa, jotka vaativat mukautettuja taajuuskaistoja, mittoja, liittimiä, asennusrakenteita tai RF-optimointia, tutustu Body Camin GPS-antenniratkaisuun jaota meihin yhteyttäteknistä konsultointia, näytteitä ja räätälöityjen antennien kehitystä varten.
