Body Camin GPS-antenni

Mikä on Body Camin GPS-antenni

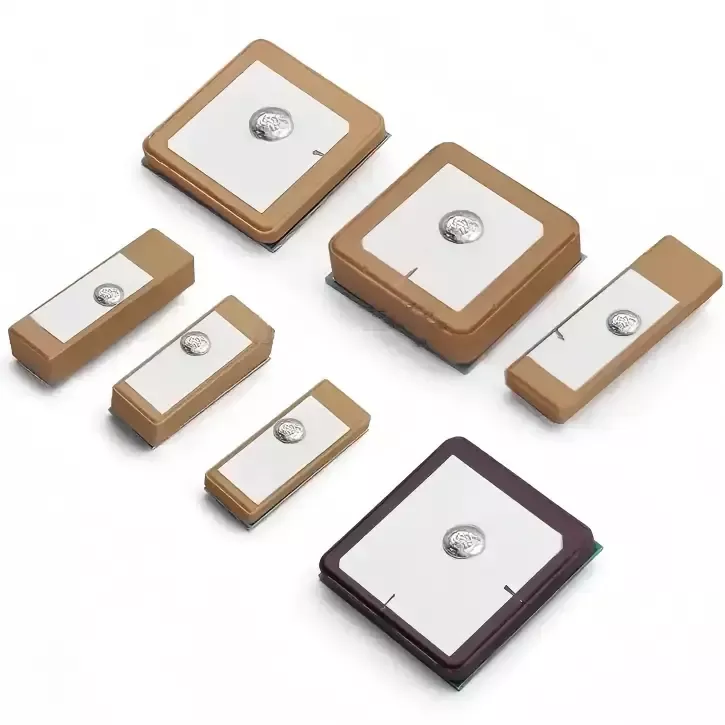

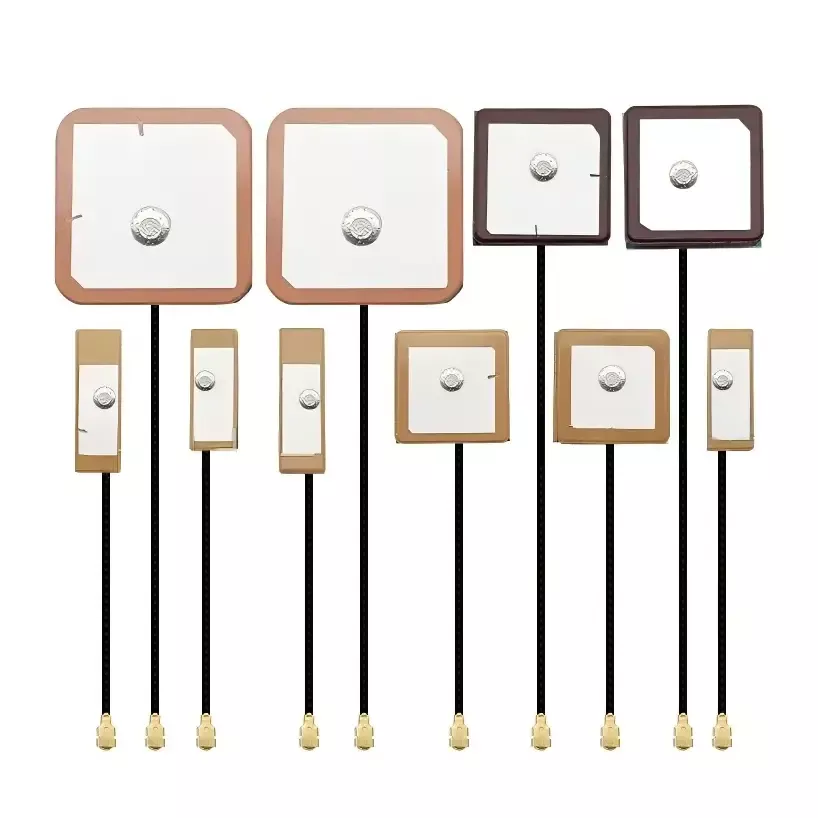

Body Cam GPS Antenna on teollisuustason keraaminen GNSS-patch-antenni, joka on erityisesti suunniteltu yhden sotilaan lainvalvontaviranomaisten todisteiden keräämiseen. Se on yhteensopiva useiden satelliittijärjestelmien kanssa, mukaan lukien GPS, BeiDou, GLONASS ja Galileo, ja siinä on oikeanpuoleinen ympyräpolarisaatiorakenne (RHCP), joka mukautuu maailmanlaajuisten satelliittinavigointisignaalien polarisaatioominaisuuksiin.

Vankan keraamisen antennirakenteen ansiosta se tarjoaa erinomaisen suuntaavuuden ja vahvan ympäristön mukautuvuuden. Se tarjoaa vakaat paikannustiedot jopa haastavissa olosuhteissa, kuten vartalon aiheuttamat esteet, metallisuojat laitteilta, kaupunkirakennustukokset tai nopeat mobiilitoiminnot. Tämä varmistaa audiovisuaalisten lainvalvontatallenteiden tarkat ja jäljitettävät maantieteelliset vesileimat, mikä mahdollistaa täydellisen ja vaatimustenmukaisen todistusketjun muodostamisen.

Toimintaperiaate

Body Camin GPS-antenni toimii ammattimaisten satelliittinavigoinnin RF-vastaanottoperiaatteiden perusteella. Koko työnkulku on todennettu sekä laboratoriokaiuttomilla kammiotesteillä että todellisella ulkoilmatestauksella, mikä varmistaa selkeän toimintalogiikan ja vakaan suorituskyvyn. Se koostuu pääasiassa kolmesta pääkomponentista:

1. Satelliittisignaalin hankinta: Tuotteessa on korkeadielektrinen keraaminen dielektrinen ydin, joka vangitsee tehokkaasti L1-kaistan satelliittinavigointisignaaleja ilmassa. Oikeanpuoleisella pyöreällä polarisaatiosuunnittelulla se vähentää tehokkaasti signaalin vaimennusta, joka aiheutuu laitteen pyörimisestä tai ihmiskehon tukkeutumisesta, ja ratkaisee yleisiä ongelmia, kuten huonon signaalin vastaanoton ja epäonnistuneen satelliittihaun kaupunkialueilla, joilla on tiheitä rakennuksia tai vuoristoisilla ja syrjäisillä alueilla, joilla monitieheijastukset ovat yleisiä.

2. Signaalin suodatus ja häiriöntorjunta: Antennissa on integroitu tarkkuusimpedanssin sovituspiiri, joka suodattaa automaattisesti pois 4G/5G-moduulin, Wi-Fi-moduulin ja runkokameran akkuvirtalähteen aiheuttamat häiriöt. Se eristää puhtaat GNSS-satelliittisignaalit ja eliminoi tehokkaasti paikannuspoikkeamat, hyppypisteet ja sisäisen RF-ylikuulumisen aiheuttamat liikeradan keskeytykset.

3. Tietojen jäsennys ja lähtö: Suodatettu ja optimoitu vakaa satelliittisignaali välitetään laitteen emolevyn paikannussirulle, joka jäsentää reaaliajassa tarkat leveys- ja pituusaste-, nopeus-, aika- ja korkeustiedot. Nämä tiedot synkronoidaan samanaikaisesti lainvalvontaoperaatioiden aikana tallennettujen video- ja äänitiedostojen geopaikannusvesileimoiksi, mikä mahdollistaa täytäntöönpanoreittien täyden seurannan, jäljitettävyyden ja toistamisen.

Asennus- ja käyttöopas

1. Asennuspaikan valinta

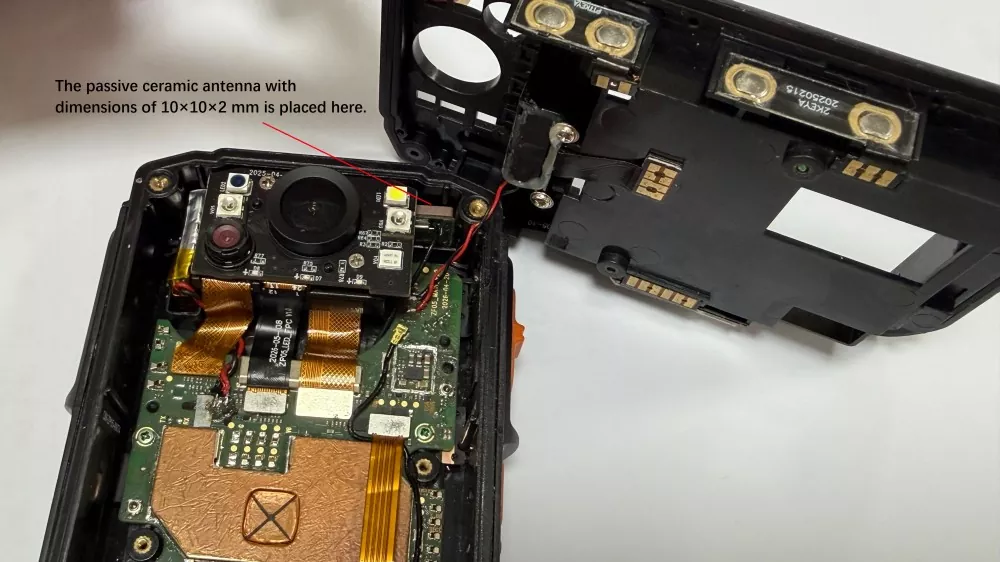

Keraamisen antennin säteilyytimen aluetta ei saa suoraan peittää tai tukkia metallikoteloilla, akkukennoilla tai metallikiinnikkeillä. On suositeltavaa asentaa laite ei-metalliselle alueelle runkokameran sisäpuolen yläpuolelle ja säilyttää vähintään 15 mm:n turvallinen etäisyys 4G/5G- ja Wi-Fi-antenneista, jotta vältetään samankanavaiset häiriöt ja varmistetaan esteetön satelliittisignaalien vastaanotto.

2. Hitsaus- ja kiinnitystiedot

Varmista pin-tyyppisten keraamisten antennien kohdalla, että juotosliitokset ovat täynnä, ilman kylmäjuottoa, jäänyttä juottamista tai irronnutta juottamista. Noudata SMT-pinta-asennustuotteissa tiukasti tehtaan asennusprosessistandardeja tasaisen ja turvallisen kohdistuksen saavuttamiseksi piirilevyn pinnalla. Vältä liiallisen voiman kohdistamista keraamiseen siruun kokoamisen aikana sisäisten mikrohalkeamien estämiseksi ja mahdollisten piilosignaalien myöhempien virheiden poistamiseksi.

3. Häiriöiden eston toiminta

Kun antenni on asennettu, käytä eristeteippiä antennin eristämiseen tehomoduulista ja emolevyn suuritehoisesta alueesta sähköisten häiriöiden vähentämiseksi. Reititä antennikaapelit niin, että ne eivät kulje rinnakkain voimalinjojen kanssa pitkiä matkoja, jolloin estetään signaalin vaihtelut ja epävakaa sijainti lähteessä.

4. Täydelliset koneen virheenkorjaus- ja tarkistusstandardit

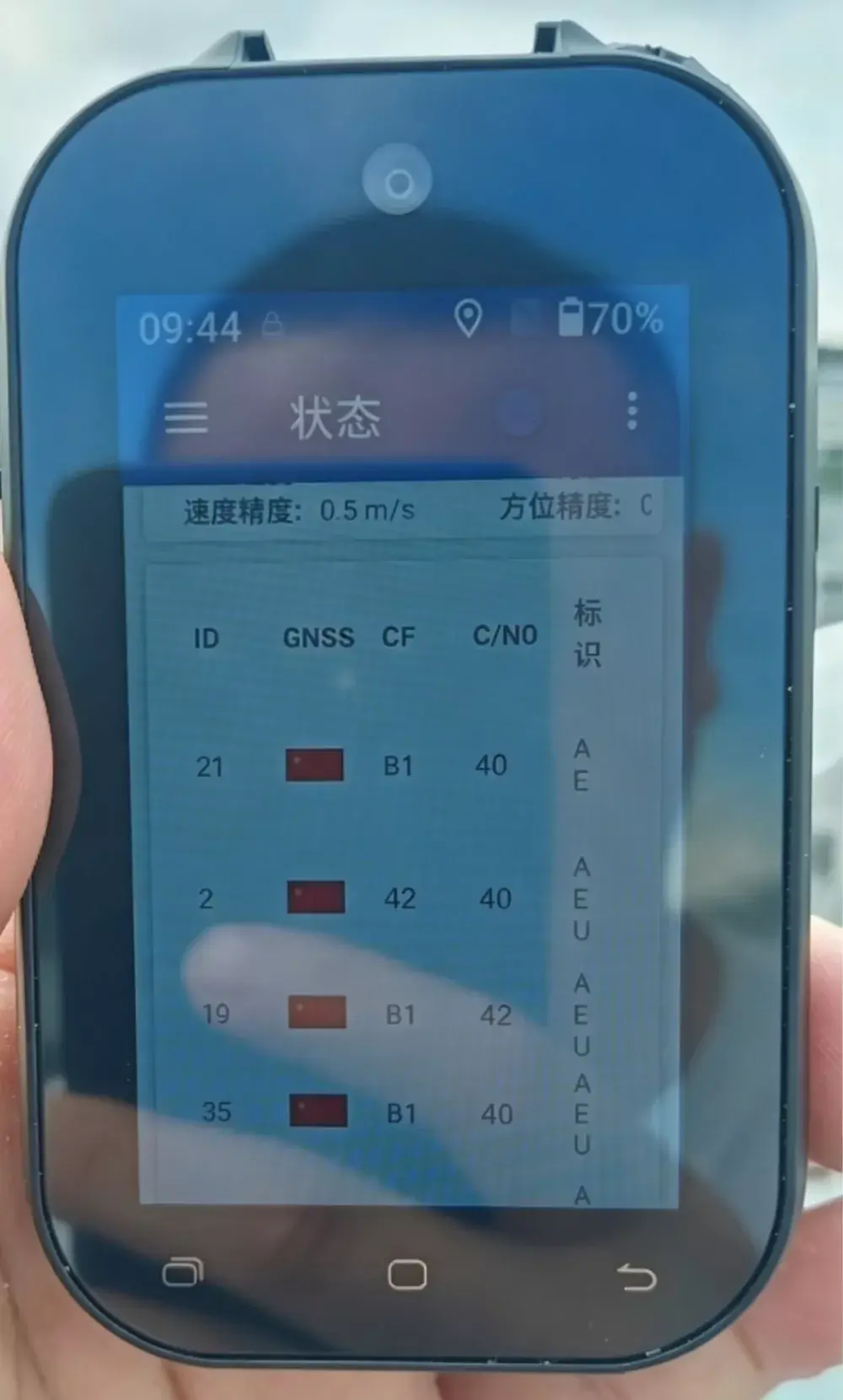

Kun laitteen kokoonpano on valmis, ulkona on suoritettava todellisen maailman tähtien hankintatesti. Pelkästään sisätilojen yhden levyn testaus ei riitä. Tärkeimpiä tarkistettavia parametreja ovat kylmä- ja kuumakäynnistyksen aikana hankittujen satelliittien määrä, paikannustarkkuus ja lentoradan jatkuvuus, jotta varmistetaan, että antennin suorituskyky täyttää vaatimukset lopullisen kokoonpanon jälkeen, ja estetään erän laatuongelmat.

Hyväksytyn GPS-antennin valitseminen

Monelta hankinta- ja laitekehityshenkilöstöltä puuttuu RF-asiantuntemus, minkä vuoksi he ostavat usein siviilitason antenneja edulliseen hintaan. Tämä johtaa huonompaan tuotteen suorituskykyyn, epäonnistuneeseen projektien hyväksymiseen ja laajamittaisiin myynninjälkeisiin epäonnistumisiin. Vuosien kokemuksen perusteella olemme koonneet yhteen neljä keskeistä kriteeriä teollisuuden valvontalaitteiden antennien valinnassa:

1. Priorisoi teollisuuslaatuiset erikoismateriaalit: poista tiukasti yleisten siviilikeraamisten raaka-aineiden käyttö, ja on valittava teollisuustason keraamiset alustat, joilla on laaja lämpötilansietokyky ja häiriönesto-ominaisuudet, jotka sopivat monimutkaisiin käyttöolosuhteisiin ja varmistavat pitkän aikavälin vakaan suorituskyvyn äärimmäisissä ulkoilmaympäristöissä.

2. Keskity todellisiin testitietoihin, hylkää teoreettiset parametrit: Useimmat markkinoilla olevat valmistajat tarjoavat vain teoreettisia määrityksiä ilman todellista testaustukea. Hyvämaineiset alkuperäiset valmistajat voivat tarjota pimeähuonetestiraportteja, ulkokenttätestivideoita ja korkean alhaisen lämpötilan ikääntymistestitietoja – parametreja, jotka ovat aitoja ja todennettavissa.

3. Valitse erikoistuneet optimoidut tuotteet lainvalvontalaitteille: Vakionavigointiantenneja ei ole optimoitu useiden antennien, metallisuojauksen tai ihmiskehon estoon lainvalvontalaitteissa, joten ne eivät sovellu yhden sotilaan laitteiden käyttöolosuhteisiin. On tärkeää valita räätälöityjä antenneja, jotka on räätälöity erityisesti lainvalvontapäätelaitteille, jotta voidaan ratkaista sisäisten RF-häiriöiden ydinongelma.

4. Priorisoi suora yhteistyö lähdetehtaiden kanssa: Valitse kiinalaiset valmistajat, joilla on integroidut T&K-ominaisuudet, näytemuokkaus, massatuotanto ja huoltopalvelu. Tämä mahdollistaa nopean räätälöinnin, vakaan toimituksen, nopean myynnin jälkeisen tuen ja välttää ongelmia, kuten välittäjien hinnankorotuksia ja viestintäpuutteita teknisessä koordinaatiossa.

FAQ

Kysymys 1: Voiko tämä keraaminen antenni olla yhteensopiva kaikkien vartalolla käytettävien kameroiden merkkien kanssa?

Yhteensopiva suurimman osan kaupallisesti saatavilla olevista 4G/5G-laitteisiin kiinnitettävistä lainvalvontakameroista, räjähdyssuojatuista todisteiden keräyspäätteistä ja ulkona suoritettavista tarkastusvartalokameroista, mutta tukee myös räätälöityjä ei-standardikokoonpanoja, jotka on räätälöity tarkasti laitteen rakenteeseen, liitäntöihin ja mittoihin.

Kysymys 2: Millä erityisillä tavoilla keraaminen antenni ylittää FPC-antennin?

Keskeisiä parannuksia ovat nopeampi satelliittihaku, pienempi paikannusvirhe, keskeytymätön seuranta ja merkittävästi parannettu häiriön-, tärinän- ja lämpötilankestokyky – äärimmäisestä kylmästä korkeaan kuumuuteen. Nämä päivitykset ratkaisevat täysin paikannushäiriöt monimutkaisissa ulko-olosuhteissa ja vähentävät merkittävästi laitteiden huoltopalveluita.

Q3: Tuetko räätälöintiä, näytteenottoa ja pieniä kokeilutilauksia?

Tukea! Suorana valmistajana tarjoamme prototyyppien valmistusta, pienten erien koetilauksia ja laajamittaisia ​​massatuotantopalveluita, jotka ovat täysin räätälöitävissä asiakkaan piirustusten ja suorituskykyvaatimusten mukaan.

Q4: Voidaanko tuotetta käyttää ulkomaan vientiin? Ovatko kaikki tarvittavat sertifikaatit valmiit?

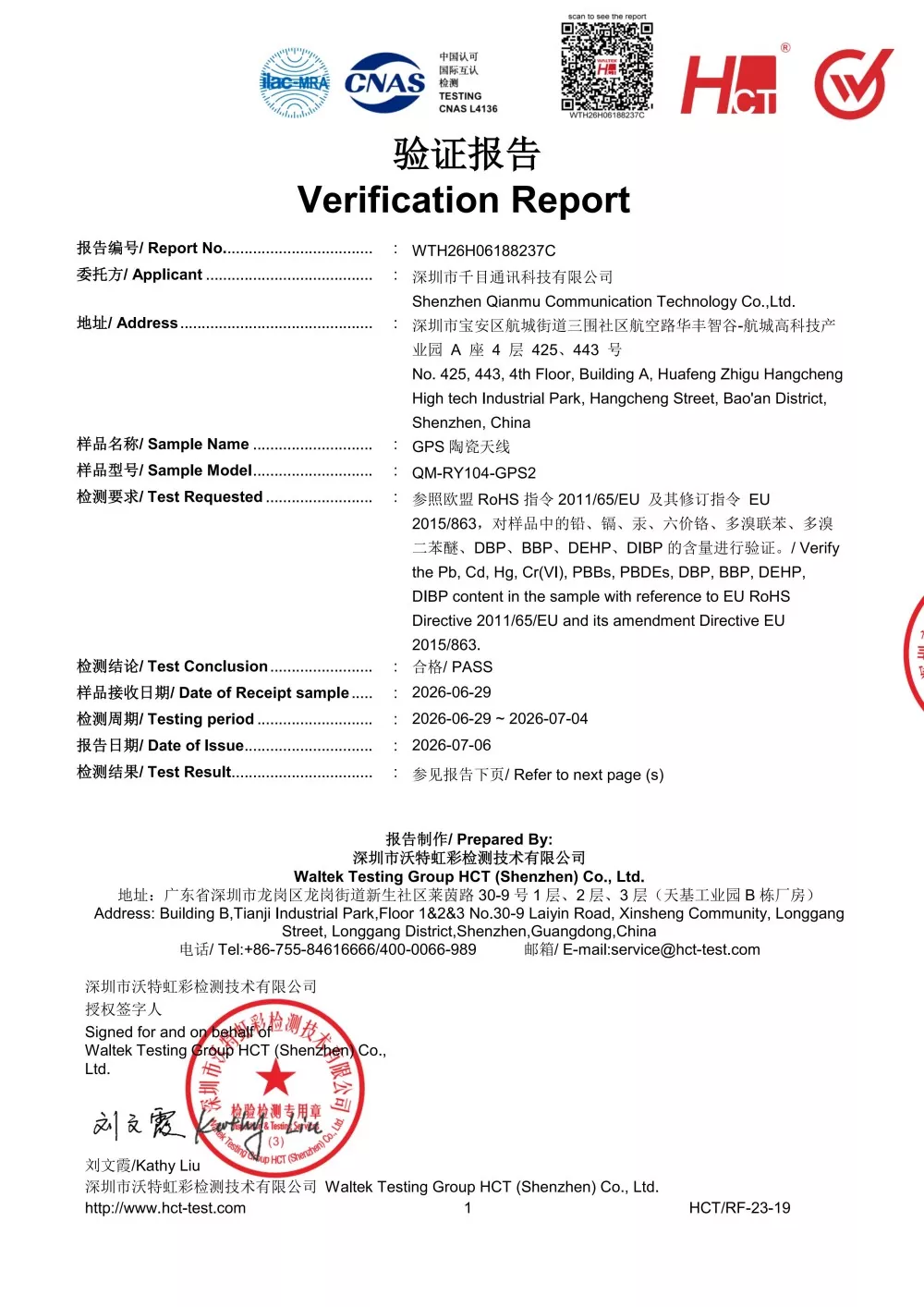

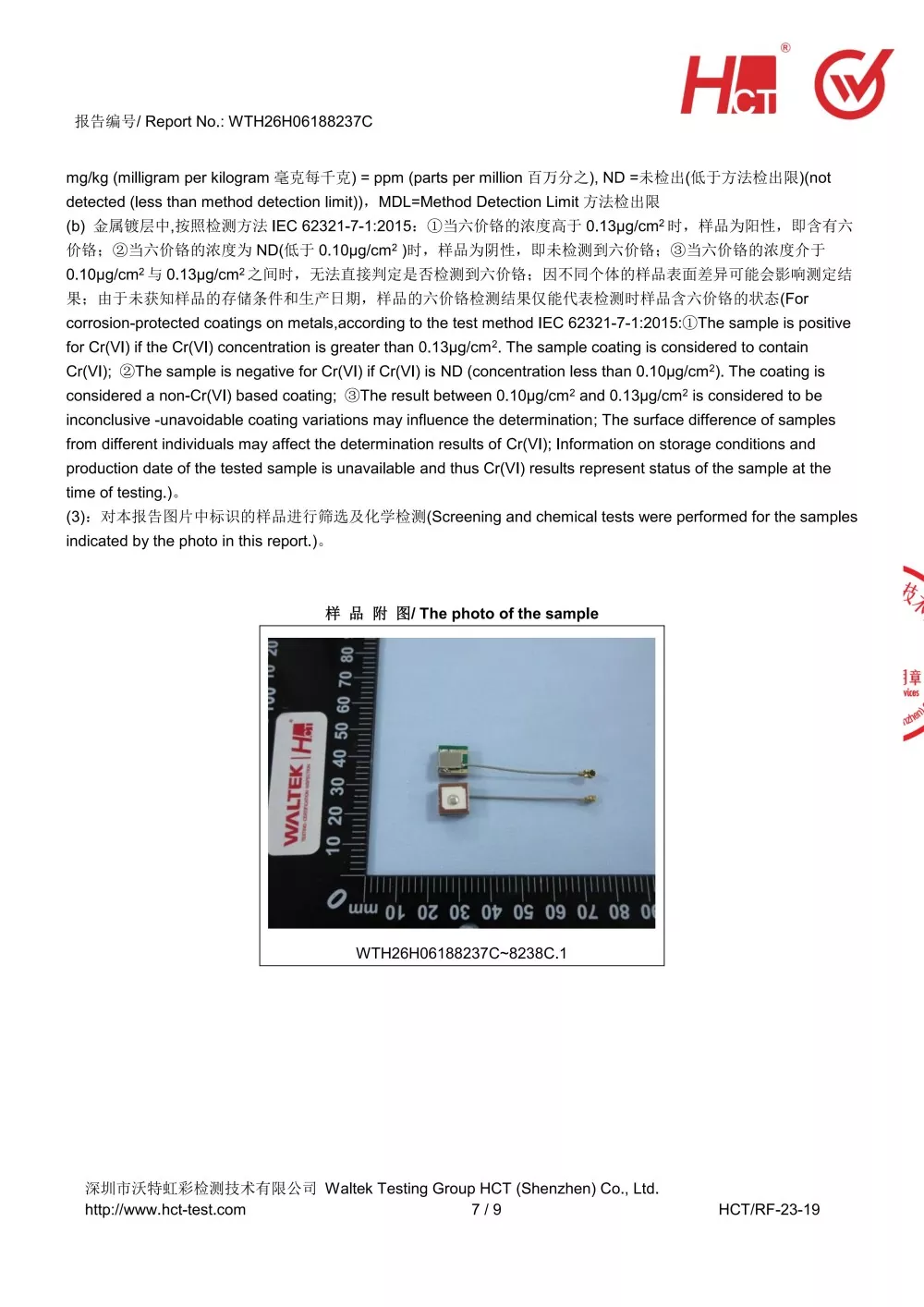

Kaikilla tuotteilla on täydet vientisertifikaatit, mukaan lukien CE, FCC ja RoHS, jotka täyttävät maailmanlaajuiset standardit ja mahdollistavat huolettoman viennin Eurooppaan, Amerikkaan, Kaakkois-Aasiaan, Lähi-itään ja kaikille muille alueille.

Q5: Onko tuotteen suorituskyky vakaa äärimmäisen korkeissa ja matalissa lämpötiloissa?

Tuotteessa on teollisuustason laajan lämpötilan muotoilu, joka on läpikäynyt tiukat korkean ja matalan lämpötilan sykliset ikääntymistestit, ja sen suorituskyky heikkenee minimaalisesti ympäristöissä -40 °C:sta +75 °C:seen, joten se sopii täydellisesti ulkokäyttöön, kaivostoimintaan, äärimmäisiin kylmiin ja korkeisiin lämpötiloihin ympäri vuorokauden.
