Kuinka oikea NB-IoT-antenni voi parantaa teollisten IoT-laitteiden yhteyksiä ja luotettavuutta

Qianmu, langattomiin viestintäratkaisuihin erikoistunut ammattimainen antennien valmistaja, tarjoaaNB-IoT-antennisuunniteltu tukemaan luotettavaa liitettävyyttä teollisille IoT-laitteille, älykkäille mittausjärjestelmille ja ulkokäyttöisille ohjauskaapeille. Täysikaistainen peittoalue 700 MHz - 960 MHz, IP67-luokiteltu vedenpitävä rakenne sekä joustavat asennus- ja liitinvaihtoehdot auttavat laitekehittäjiä vastaamaan langattoman viestinnän käytännön haasteisiin vaativissa ympäristöissä.

NB-IoT-antenni on olennainen RF-komponentti kapeakaistaisissa esineiden internet-laitteissa, jotka lähettävät pieniä määriä dataa matkapuhelinverkkojen kautta. Oikean antennin valintaan kuuluu muutakin kuin taajuuskaistan sovittaminen. Insinöörien on myös otettava huomioon asennuspaikka, kotelon materiaalit, impedanssi, antennin vahvistus, vesieristys, kaapelin katoaminen ja liitinten yhteensopivuus. Tässä oppaassa kerrotaan, miten NB-IoT-antenni toimii, missä sitä käytetään, mitkä tekniset tiedot ovat tärkeitä ja kuinka valita ratkaisu pitkäaikaiseen teolliseen käyttöön.

Sisällysluettelo

1. Mikä on NB-IoT-antenni?
2. Kuinka NB-IoT-antenni toimii?
3. Mitkä ominaisuudet ovat tärkeimpiä?
4. Missä NB-IoT-antenneja käytetään?
5. Mitkä ovat tärkeimmät tekniset tiedot?
6. Kuinka valitset oikean antennin?
7. Kuinka asennus voi parantaa suorituskykyä?
8. Usein kysytyt kysymykset
9. Johtopäätös

1. Mikä on NB-IoT-antenni?

NB-IoT-antenni on radiotaajuuskomponentti, jonka avulla laite voi lähettää ja vastaanottaa langattomia signaaleja kapeakaistaisen esineiden internetin matkapuhelinverkon kautta. NB-IoT on suunniteltu kytketyille laitteille, jotka vaativat usein pientä virrankulutusta, laajan alueen peittoa ja luotettavaa tiedonsiirtoa pieniin tiedonsiirtoihin.

Tyypillisiä laitteita ovat älykkäät vesimittarit, kaasumittarit, sähkönvalvontapäätteet, ympäristöanturit, teollisuusohjaimet ja kaukovalvontalaitteet. Nämä sovellukset voivat toimia pitkiä aikoja ilman säännöllistä huoltoa, joten antennin valinta on tärkeä osa yleistä tuotesuunnittelua.

NB-IoT-antenneja on saatavana useissa muodoissa:

• Sisäänrakennetut antennit:Integroitu laitekoteloon tai piirikokoonpanoon, missä tila ja ulkonäkö ovat tärkeitä.
• Patch-antennit:Kompaktit rakenteet, jotka sopivat valittuihin sulautettuihin langattomiin sovelluksiin.
• Ajoneuvoon asennettavat antennit:Ulkoiset ratkaisut on suunniteltu tiettyihin liikkuviin laitteisiin ja asennusolosuhteisiin.

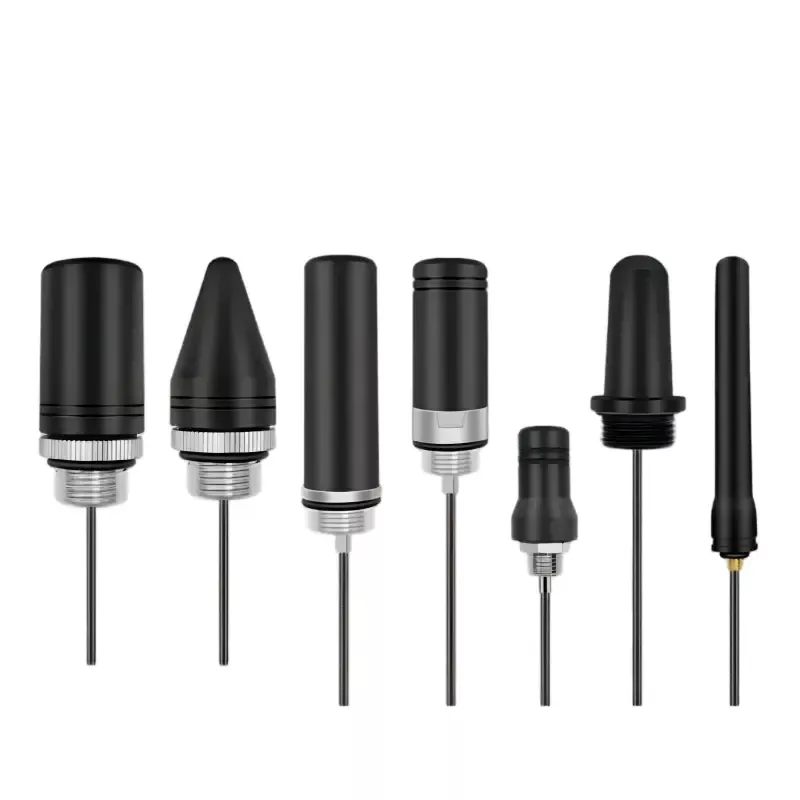

• Ruuvikiinnitteiset ulkoiset antennit:Kotelopaneelin läpi asennetut antennit, usein mieluiten metallikaappeihin ja ulkokäyttöön tarkoitettuihin teollisuuslaitteisiin.

Metallikoteloiden sisään asennetuille laitteille ulkoinen antenni voi tarjota käytännöllisemmän RF-polun kuin kokonaan kaapin sisään sijoitettu antenni. Qianmun NB-IoT-antenniratkaisu on suunniteltu ulkokaappiasennuksiin ja tukee erilaisia ​​asennuskierteitä, kaapelipituuksia ja liitinkokoonpanoja.

2. Kuinka NB-IoT-antenni toimii?

NB-IoT-antenni muuntaa langattoman viestintämoduulin sähköiset signaalit sähkömagneettisiksi aalloksi ja vastaanottaa saapuvia radiosignaaleja matkapuhelinverkosta. Sen suorituskyky riippuu antennin sähkörakenteesta, toimintataajuudesta, ympäröivistä materiaaleista ja asennustavasta.

Kolme teknistä näkökohtaa ovat erityisen tärkeitä.

Taajuussovitus

Antenni on suunniteltava kohde-NB-IoT-verkon käyttämille taajuuskaistoille. Antenni, joka on huonosti sovitettu toimintakaistaan, voi heijastaa enemmän RF-energiaa lähettimeen sen sijaan, että se säteisi sitä tehokkaasti. Taajuuspeitto ja impedanssisovitus on siksi tarkistettava ennen käyttöönottoa.

Impedanssi ja RF-tehokkuus

50 ohmin impedanssia käytetään laajalti RF-järjestelmissä. Antennin, koaksiaalikaapelin ja tietoliikennemoduulin yhteensovittaminen auttaa vähentämään heijastuksia ja ylläpitämään tehokasta signaalinsiirtoa. Jännitteen seisova aaltosuhde (VSWR) on yksi hyödyllinen impedanssisovituksen indikaattori, vaikka se ei määritä itsenäisesti antennin kokonaistehokkuutta tai todellista viestintäaluetta.

Kotelo ja ympäristövaikutukset

Metallikaapit voivat estää tai muuttaa radiotaajuista säteilyä, kun taas lähellä olevat kaapelit, virtalähteet ja elektroniset komponentit voivat vaikuttaa antennin suorituskykyyn. Antennin asentaminen kaapin ulkopuolelle voi auttaa vähentämään koteloon liittyvää suojausta edellyttäen, että antenni on asennettu ja maadoitettu sen suunnitteluvaatimusten mukaisesti.

3. Mitkä ominaisuudet ovat tärkeimpiä teollisessa NB-IoT-antennissa?

Teolliset IoT-laitteet toimivat usein ulkona tai paikoissa, joissa huoltoon pääsy on rajoitettua. Sopivassa antennissa tulisi siksi yhdistää sähköinen yhteensopivuus mekaaniseen kestävyyteen ja asennuksen joustavuuteen.

Laaja taajuusalue

Laaja tuettu taajuusalue voi yksinkertaistaa tuotteen käyttöönottoa yhteensopivissa NB-IoT-verkoissa. Qianmun ulkoinen antenni kattaa 700–960 MHz, mutta ostajien tulee silti vahvistaa matkapuhelinoperaattorinsa ja viestintämoduulinsa todelliset taajuuskaistat.

IP67 vedenpitävä ja pölytiivis suojaus

IP67-luokiteltu kotelo on suunniteltu suojaamaan pölyltä ja kestämään määrätyt väliaikaiset upotusolosuhteet sovellettavien testivaatimusten mukaisesti. Tämä luokitus on arvokas ulkovalvontakaapeille, jotka ovat alttiina sateelle, pölylle ja muuttuvalle säälle. Oikea paneelin asennus ja tiivistys ovat välttämättömiä suojauksen ylläpitämiseksi koko laitteiston kokoonpanotasolla.

Joustavat asennus- ja liitäntävaihtoehdot

Erilaiset kaapit vaativat erilaiset asennusmitat ja kaapelijärjestelyt. M12- ja M16-kierrevaihtoehdot voivat auttaa sovittamaan eri paneelimalleihin, kun taas SMA-, IPEX-, BNC- ja N-tyypin liittimet tarjoavat mahdollista yhteensopivuutta eri RF-liitäntöjen kanssa. Liittimen tarkka sukupuoli ja liitäntä on vahvistettava valitulle mallille.

Ympäristön kestävyys

Kotelomateriaalit, tiivistekomponentit, kaapelirakenne ja korroosionkestävät metalliosat vaikuttavat pitkäaikaiseen luotettavuuteen. Rannikkoasennuksiin, kuljetusvälineisiin ja ulkokäyttöön tarkoitettujen järjestelmien ostajien tulee arvioida yhdessä lämpötilarajat, tärinäaltistus, korroosioriskit ja huoltovaatimukset.

4. Missä NB-IoT-antenneja käytetään?

NB-IoT-antennit tukevat laajaa valikoimaa etävalvontaa ja alhaisen tiedonsiirtonopeuden viestintäsovelluksia. Ulkoiset vedenpitävät mallit ovat erityisen hyödyllisiä, kun laitteet asennetaan metallikaappiin tai alttiina ulkoolosuhteille.

Älykäs vesi- ja kaasumittari

Yhdistetyt mittausjärjestelmät välittävät kulutuslukemat ja käyttötiedot etähallinta-alustoille. Antennien sijoitus voi vaikuttaa viestinnän luotettavuuteen, kun mittarit asennetaan maanalaisiin kunnallisiin tiloihin, ulkokoteloihin tai rakennusmateriaalien ympäröimiin paikkoihin.

Sähkö- ja teollisuusohjaus

Tehonvalvontapäätteet, sähkömittarin keskittimet ja teollisuuden ohjauskaapit käyttävät langatonta yhteyttä laitteiden tilan ja mittaustietojen raportointiin. Ulkoinen antenni voi auttaa käsittelemään metallikoteloiden aiheuttamia RF-rajoituksia.

Älykäs kaupunki ja ympäristövalvonta

Ilmanlaatuanturit, tiepölyn valvontaasemat, säänvalvontalaitteet ja älykkäät katuvaloohjaimet saattavat vaatia luotettavia langattomia linkkejä hajautettujen sijaintien välillä. Vedenpitävyys ja asianmukaiset lämpötilaluokitukset ovat tärkeitä, kun nämä laitteet toimivat ulkona.

Maatalouden IoT

Maaperän etävalvonta, kasvihuoneympäristön valvonta ja vesiviljelyn veden laadun valvonta voivat käyttää NB-IoT-yhteyttä mittausten välittämiseen paikoista, joissa perinteinen langallinen verkko on hankalaa.

Etälaitteiden hälytykset

Teollisuuslaitokset voivat käyttää kytkettyjä liittimiä ilmoittaakseen epänormaalista tilanteesta, laitevioista tai toimintatilan muutoksista. Antennin suorituskykyä tulee arvioida verkon saatavuuden, virranhallinnan ja viestintämoduulin tuettujen ominaisuuksien ohella.

5. Mitkä ovat NB-IoT-antennin tärkeimmät tekniset tiedot?

Tekniset tiedot tarjoavat käytännön pohjan antennimallien vertailulle. Seuraavassa taulukossa on yhteenveto Qianmun ulkoisen NB-IoT-antennin julkaistuista parametreista. Tekniset tiedot on tarkistettava tarkan tilattavan mallin tarjouksessa ja tietolomakkeessa.

Nämä tekniset tiedot kuvaavat esiteltyä tuotetta eikä jokaista NB-IoT-luokan antennia. Todellinen suorituskyky riippuu valitusta kokoonpanosta, asennusympäristöstä, verkkokaistasta, kaapelin reitityksestä ja isäntälaitteesta. Ostajien tulee pyytää soveltuvia testitietoja, kun vaaditaan erityisiä hyväksymiskriteerejä.

6. Kuinka valitset oikean NB-IoT-antennin?

Antennin valinta alkaa valmiin laitteen viestintävaatimuksista. Laboratoriossa hyvin toimiva malli saattaa tuottaa erilaisia ​​tuloksia, kun se asennetaan lähelle metallipaneeleja, tehoelektroniikkaa tai muita RF-herkkiä komponentteja.

Käytä seuraavaa tarkistuslistaa arvioidessasi toimittajia ja antennikokoonpanoja:

• Vahvista verkkokaistat:Tarkista käyttöönotetun operaattorin ja NB-IoT-moduulin tukemat taajuudet.
• Arvioi asennuspaikka:Selvitä, asennetaanko antenni muovikotelon sisään, metallikaapin ulkopuolelle vai mobiililaitteeseen.
• Valitse oikea asennuskierre:Tarkista paneelin paksuus, reiän halkaisija, käytettävissä oleva välys ja tiivistysvaatimukset.
• Yhdistä liitin:Tarkista liittimen tyyppi, sukupuoli, kaapelin impedanssi ja liitäntä tietoliikennemoduulista.
• Valitse sopiva kaapelin pituus:Vältä tarpeetonta kaapelin pituutta, koska koaksiaalikaapeli aiheuttaa RF-häviön, joka voi vähentää antenniin lähetettyä tai sieltä vastaanotettua signaalia.
• Tarkista ympäristöolosuhteet:Harkitse sadetta, pölyä, äärimmäisiä lämpötiloja, tärinää ja suolalle altistumista.
• Pyydä asiaankuuluvat testitiedot:Tarkista taajuusvaste, VSWR, vahvistus ja kaikki ehdotettuun malliin sovellettavat ympäristötestien tulokset.
• Testaa koko laite:Tarkista liitettävyys ja signaalin laatu käyttämällä todellista koteloa, kaapelireittiä, moduulia ja suunniteltua asennuspaikkaa.

OEM-projekteissa räätälöinti voi sisältää myös kotelon mittoja, kaapelin pituutta, liitinkokoonpanoa ja asennusrakennetta. Näistä vaatimuksista keskusteleminen ennen työkaluja tai massatuotantoa auttaa vähentämään integraatiomuutoksia myöhemmin kehityssyklissä.

7. Kuinka asennus voi parantaa NB-IoT-antennin suorituskykyä?

Jopa oikein määritetty antenni voi toimia huonommin, jos se on asennettu huonosti. Muutamat käytännön toimet voivat auttaa säilyttämään RF-suorituskyvyn ja ylläpitämään ympäristönsuojelua.

1. Valitse sopiva asennusasento.Käytä ulkoisten kaappiantennien kohdalla sopivaa paneelipaikkaa, joka estää tarpeettoman tukkeutumisen lähellä olevien metallirakenteiden takia.
2. Kiinnitä asennustarvikkeet oikein.Noudata valmistajan asennusohjeita ja kiristysvaatimuksia välttääksesi kierteen vaurioitumisen tai tiivisteen vahingoittumisen.
3. Reititä koaksiaalikaapeli huolellisesti.Vältä jyrkkiä mutkia, toistuvia taitoksia, puristamista ja tarpeettomia kaapelin juoksuja.
4. Erota kaapeli häiriölähteistä mahdollisuuksien mukaan.Pidä RF-johdot loitolla kohinaisista tehoelektroniikasta ja kytkentäkomponenteista, kun laiteasettelu sen sallii.
5. Tarkista tiivistekomponentit.Varmista, että tiivisteet ja kaapelin läpiviennit on asennettu oikein, erityisesti ulkokaapeissa.
6. Testaa lopullisen asennuksen jälkeen.Arvioi verkon rekisteröinti, signaalin ilmaisimet ja sovellustason tietojen toimitus edustavissa käyttöolosuhteissa.

Asennus tulee käsitellä osana antennijärjestelmän suunnittelua eikä viimeisenä mekaanisena tehtävänä. Koko kokoonpanon testaus on luotettavin tapa tunnistaa ongelmat, joita ei välttämättä ilmene, kun antenni arvioidaan erikseen.

8. Usein kysyttyjä kysymyksiä NB-IoT-antenneista

Q1: Mitä taajuusaluetta NB-IoT-antennin tulisi tukea?

Tarvittava kantama riippuu kohdeverkon käyttämistä matkapuhelintaajuuksista. Qianmun ulkoinen antenni kattaa 700–960 MHz. Varmista paikallisen verkon käyttöönotto ja moduulien yhteensopivuus ennen mallin valitsemista.

Q2: Voidaanko NB-IoT-antenni asentaa metalliseen ohjauskaappiin?

Kyllä. Ruuvikiinnitteinen ulkoinen antenni sopii usein metallikaappiin, koska jäähdytin voidaan sijoittaa kotelon ulkopuolelle. Asennusrakennetta, maadoitus- tai kytkentäjärjestelyä ja asennusohjeita tulee noudattaa kunkin mallin kohdalla.

Q3: Sopiiko IP67-luokiteltu NB-IoT-antenni ulkokäyttöön?

IP67-luokitus osoittaa, että pölyn ja veden tunkeutumissuoja on määritelty tietyissä testiolosuhteissa. Se voi sopia moniin ulkokäyttöön, mutta koko asennuksen on myös säilytettävä asianmukainen tiivistys ja ympäristönsuojelu.

Q4: Voiko kaapelin pituutta ja liittimen tyyppiä mukauttaa?

Kyllä. Qianmu listaa kaapelivaihtoehdot 1,5 metristä 10 metriin ja liitinvaihtoehtoja, mukaan lukien SMA, IPEX, BNC ja N tyyppi. Saatavuus riippuu valitusta kokoonpanosta, joten tarkista liittimen tiedot ja kaapelivaatimukset pyytäessäsi tarjousta.

Q5: Tarjoaako suurempi antennin vahvistus aina paremman yhteyden?

Ei. Vahvistus on otettava huomioon säteilykuvion, asennussuunnan, verkko-olosuhteiden ja vastaanottojärjestelmän ohella. Suurempi antenni ei automaattisesti takaa parempaa suorituskykyä joka suuntaan tai paikkaan.

Q6: Kuinka voin vähentää signaalin häviämistä asennuksen aikana?

Käytä sopivaa pienihäviöistä koaksiaalikaapelia, valitse sopiva kaapelin pituus, vältä jyrkkiä mutkia, varmista ääniliittimen kokoonpano ja sijoita antenni pois merkittävistä esteistä. Tarkista suorituskyky, kun olet asentanut antennin lopulliseen koteloon.

Q7: Mitä tietoja minun tulee antaa, kun pyydän mukautettua NB-IoT-antennia?

Ilmoita toimintataajuuskaistat, tietoliikennemoduulin malli, kotelon materiaali, asennusmitat, kaapelin pituus, liittimen tyyppi, ympäristöolosuhteet, tavoitemäärä ja kaikki vaaditut RF- tai tunkeutumissuojauksen testikriteerit. Nämä tiedot auttavat toimittajaa arvioimaan yhteensopivuuden ja suosittelemaan sopivaa kokoonpanoa.

9. Johtopäätös: Luo luotettavampi IoT-yhteys

Hyvin valittu NB-IoT-antenni auttaa yhdistettyjä laitteita ylläpitämään tehokasta langatonta tiedonsiirtoa sovelluksissa älykkäästä mittauksesta ja teollisuusvalvonnasta ympäristön tunnistus- ja ulkokäyttöjärjestelmiin. Taajuuksien yhteensopivuus, impedanssin sovitus, asennusrakenne, kaapelin valinta ja ympäristönsuojelu vaikuttavat kaikki lopputulokseen.

Qianmu tarjoaa ulkoisen NB-IoT-antenniratkaisun, jossa on 700–960 MHz kattavuus, IP67-suojaus, M12- ja M16-asennusvaihtoehdot sekä konfiguroitavat kaapeli- ja liitinvaihtoehdot. Laitevalmistajille, järjestelmäintegraattoreille ja IoT-tuotekehittäjille näiden parametrien arvioiminen todellisiin käyttöolosuhteisiin nähden on tärkeä askel kohti luotettavaa käyttöönottoa.

Etsitkö sopivaa antennia seuraavaan IoT-projektiisi? Tutustu Qianmu NB-IoT Antenna -tuotesivulle ja tarkista saatavilla olevat tekniset tiedot ja konfigurointivaihtoehdot. Jos tarvitset apua taajuuskaistojen, liittimien, kaapelien pituuksien tai asennusvaatimusten sovittamisessa laitteeseesi,ota meihin yhteyttäkeskustellaksesi hakemuksestasi ja pyytääksesi räätälöityä antenniratkaisua projektiisi.
