Kattoon asennettu antenni

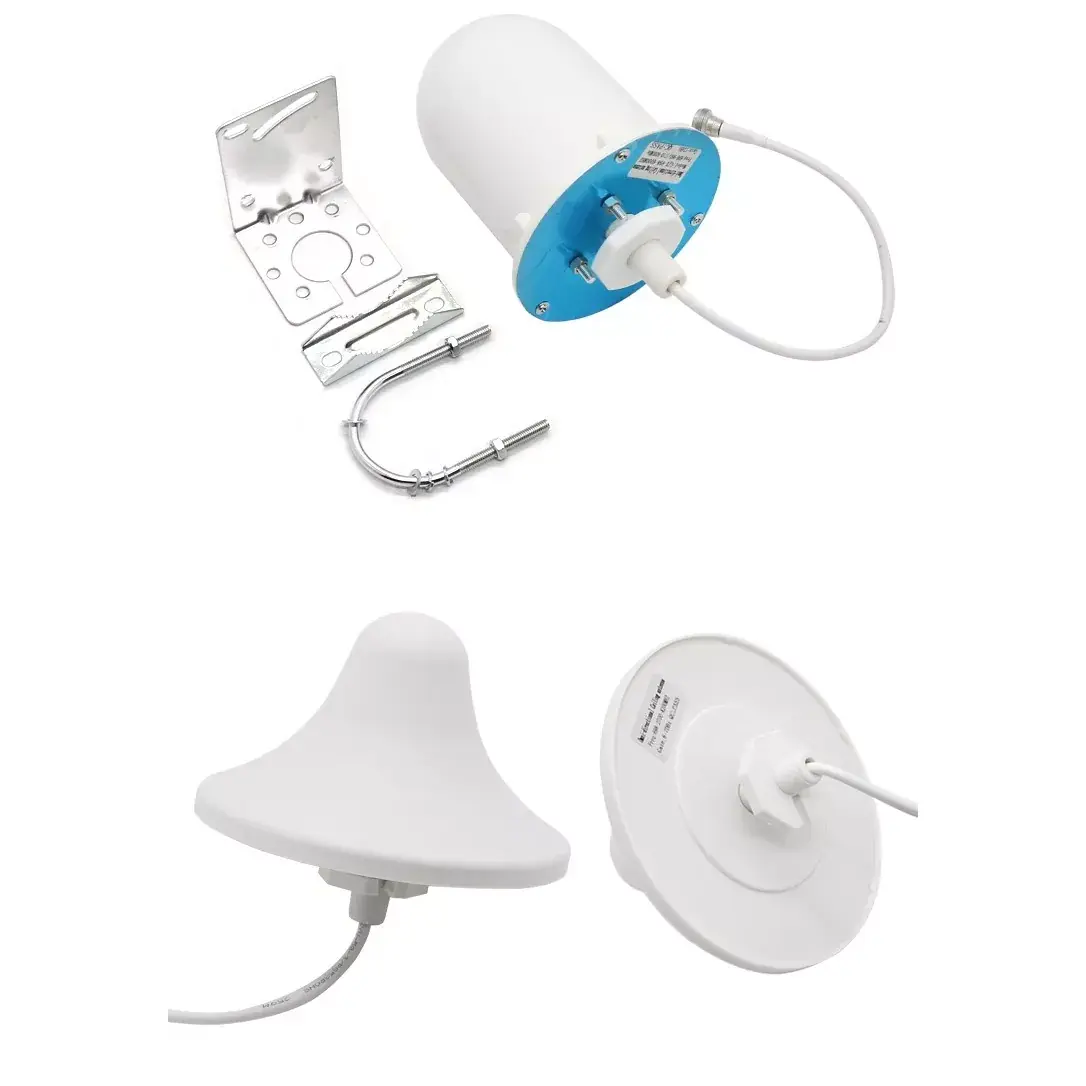

Ceiling Mount Antenna ovat sisäkattoon asennettavia monisuuntaisia ​​radiotaajuusantenneja. Qianmu Communicationin itse kehittämässä kattoon asennettavassa antennissa on integroitu pyöreä kattorakenne, jossa on tarkat puhdaskupariset oskillaattorit ja erittäin eristetyt heijastintaustalevyt, ja se on passiivinen laajakaistainen viestintäantenni. Tuote voidaan upottaa suoraan kattoon 360° tasaisen signaalin säteilyn saavuttamiseksi ottaen huomioon sekä asennuksen estetiikka että täysi peittokyky, ja se on laajalti yhteensopiva sisätilojen WiFi-, Bluetooth-, 4G-signaalinvahvistus- ja koko talon verkkojärjestelmien kanssa. Kattoon asennettu Qianmu-viestintäantenni, jossa on puhdas kuparioskillaattori + palosuojattu ABS-kotelointiprosessi, on täysin yhteensopiva useiden kaupallisten sisäverkkoprojektien, kuten hotellien, toimistorakennusten, ostoskeskusten, tehtaiden jne., kanssa.

Toimintaperiaate

Tuhannen silmän kattoon asennettu viestintäantenni saavuttaa vakaan signaalin lähetyksen ja vastaanoton koaksiaalisen syöttöoskillaattorisäteilyn ja pohjaheijastusaggregaation kaksoismekanismin kautta. Sisäinen rakenne on jaettu neljään kerrokseen: syöttöliitin, säteilyoskillaattori, eristysheijastin ja suojakotelo. Jokainen suorituskykyparametri mitataan kaiuttomassa kammiossa, vääriä parametreja ei merkitä:

1. Laajakaistaisen oskillaattorin resonanssiperiaate: Rengasmaisia ympärisäteileviä kuparioskillaattoreita, jotka kattavat kaksi WiFi-standardin taajuuskaistaa 2400-2500 MHz ja 5150-5850 MHz, mitattu taajuuskaistan seisova aalto on kokonaisuutena ≤1,4, eikä täystaajuusvyöhykkeellä ole sokeaa vyöhykettä. 5G-taajuuskaistaa ei löydy joillakin alueilla.

2. Pohjaheijastusaallon pitoisuus: Antennin pohjaan on lisätty metallinen heijastava taustalevy, joka estää katon metallikölin ja kattoalumiinipaneelin ylöspäin aiheuttaman signaalihäviön. Mitattu pystysuora alaspäin suuntautuva signaalin vaimennus pienenee 70 %, langattomasta energiasta 90 % säteilee sisätilaan ja peittoetäisyys kasvaa 30 % samalla teholla.

3. 360° yhtenäinen säteilymekanismi: Pyöreäoskillaattorien symmetrinen asettelu, vaakasuuntainen säteilyn vaihtelu ≤1,2 dB, ei kattavuuden epätasapainoongelmaa vahvan signaalin toisella puolella ja ei verkkoa toisella puolella, mitattu signaalinvoimakkuusero 10 metrin säteellä enintään 5 dBm.

4. Häiriönestorakenteen suunnittelu: Kotelon sisään on lisätty ylimääräinen absorboiva puuvillakerros eristämään katon yläpuolella olevassa tietokonehuoneessa kytkimien ja johtojen aiheuttamaa sähkömagneettista kohinaa. Tiheissä tukiaseman verkkoskenaarioissa yhteistaajuuden häiriöt vähenevät 40 %, eikä useiden samanaikaisesti kytkettyjen käyttäjien verkon nopeus putoa merkittävästi.

5. Leveä lämpötilan stabiilisuus materiaalirakenne: Paloa hidastava ABS-kotelo + täyskuparinen oskillaattori, testattu 72 tunnin ajan korkeassa ja matalassa lämpötilassa -30 °C - +65 °C, oskillaattori ei hapettunut, taajuuspoikkeamavirhe ≤±3MHz, suorituskyky ei heikkene suljetun katon pitkäaikaisessa korkeassa lämpötilassa.

Yhteensopiva tukilaitteiden kanssa

Tämä kattoon asennettu antenni on yhteensopiva useimpien markkinoilla olevien sisätilojen langattomien viestintälaitteiden kanssa. Tekniset muutokset eivät vaadi ylimääräisiä sovittimen lisävarusteita ja ne voidaan liittää suoraan käyttöä varten:

1. Kaupalliset langattomat laitteet: Yrityksen kaksikaistainen langaton tukiasema, suuritehoinen WiFi-reititin, hotellin langaton AC-ohjain, kattoon asennettu langaton reititin

2. Signaalinparannuslaitteet: 2,4G/5G-signaalin vahvistin, 4G/5G-sisätilojen mikrotukiasema, matkapuhelimen signaalin toistin, Bluetooth-vahvistusyhdyskäytävä

3. Iot-verkkolaitteet: Bluetooth-yhdyskäytävä, LoRa-sisäkeräystukiasema, teollinen 2.4G-anturiyhdyskäytävä, kampuksen iot-keskusohjausisäntä

4. Heikkovirtatekniikan lisävarusteet: radiotaajuinen tehonjakaja, kytkin, sisäsyöttölaite, heikkovirtarasia verkon laajennusmoduuli

Täydellinen asennus- ja käyttöopas

(1) Asennusta edeltävän suunnittelun pääkohdat

1. Sijainnin suunnittelu: Avoimissa tiloissa jokaisen kattoantennin tehollinen peittoalue on 8-12 metriä. Hotellihuoneissa, joissa on useita väliseiniä, yksi antenni sijoitetaan 6-8 metrin välein.

2. Katon välttäminen: Asenna metalliputkien, vahvojen sähkökaapeleiden ja kytkinlaitteiden välttämiseksi katon sisällä sähkömagneettisten häiriöiden vähentämiseksi;

3. Johdotusvaatimukset: Käytä 50 Ω:n standardinmukaisia ​​RF-syöttölaitteita, joissa jokaisen syöttölaitteen pituus on 15 metrin sisällä liiallisen signaalihäviön välttämiseksi.

(2) Vaiheittainen prosessi kattoasennukseen

1. Poraus: Tee halkaisijaltaan 30 mm:n pyöreä reikä kipsilevy-/alumiinikattoon radiotaajuussyöttimen kautta;

2. Johdotus: Liitä syöttölaitteen toinen pää kattoon asennetun antennin takana olevaan SMA-liitäntään ja kiristä se löystymisen estämiseksi;

3. Kiinnitys: Työnnä antennin päärunko katon alta reikään siten, että takaosa napsahtaa kattopaneelin päällä, lukittuu ja kiinnittyy automaattisesti;

4. Takapään telakointi: Liitä syöttölaitteen toinen pää langattomaan tukiasemaan, signaalivahvistimen RF-porttiin ja kytke laitteeseen virta.

5. Todellinen mittaus ja hyväksyntä: Käytä signaalin testaajaa testataksesi signaalin voimakkuutta peittoalueella. Aluetta -40–-70 DBM pidetään pätevänä peittoalueena.

(3) Huollon jälkeiset huomautukset

1. Tarkista kuuden kuukauden välein löystyneiden antenniliittimien ja hapettuneet syöttöliitokset;

2. Kosteissa kellareissa ja keittiötiloissa irrota ja puhdista kotelo pölynpoistoa varten joka vuosi välttääksesi pölyn kertymisen, joka vaikuttaa säteilytehokkuuteen.

3. Älä pinoa metallilevyjä tai johtoja antennin yläpuolelle, sillä se vähentää merkittävästi langattoman verkon peittoaluetta.

FAQ Usein kysytyt kysymykset

K1: Minkä laitteiden kanssa tämä kattoon asennettu antenni on yhteensopiva?

A1: Kattoon asennettu Qianmu-viestintäantenni on yhteensopiva useimpien 50 Ω RF-liitäntälaitteiden, kuten kaksitaajuisten langattomien aps, suuritehoisten WiFi-signaalivahvistimien, 4G-sisäisten mikrotukiasemien jne. kanssa. Se voidaan yhdistää suoraan kaupallisiin langattomiin kattavuusprojekteihin hotelleissa ja toimistorakennuksissa.

Kysymys 2: Tarvitsetko ammattityökaluja kattoantennin asentamiseen? Voiko yksi ihminen tehdä työn?

A2: Monimutkaisia ​​työkaluja ei tarvita. Reikien tekemiseen tarvitaan vain pieni sähköpora, ja napsautusrakenne on kiinteä. Yksi henkilö pystyy asentamaan yhden kattoantennin 5 minuutissa. Tuotteen mukana tulee asennusopas, ja jopa rakennusalan työntekijät, joilla ei ole aikaisempaa kokemusta, ymmärtävät toiminnan vaiheet.

Q3: Voidaanko antenniliitäntää, kuoren LOGOa ja pakkausta mukauttaa?

A3: Täysin muokattavissa. Lähdetehtaana voimme vaihtaa kaiken tyyppiset SMA/N/BNC:n RF-liitännät tarpeen mukaan, tukea asiakastuotemerkin LOGO-silkkipainatusta kuoreen, mukautettua neutraalia vientipakkausta, värilaatikkopakkausta ja OEM/ODM-tilaustilausten vähimmäistilausmäärä voidaan neuvotella.

Q4: Kuinka voimme varmistaa kattoon asennetun antennin todellisen peittoetäisyyden? Voimmeko toimittaa mitatut tiedot?

A4: Kyllä. Jokaisen kattoantenni-erän mukana tulee radiotaajuinen kaiuton kammiotestiraportti sekä paikan päällä oleva kattavuustestivideo ja signaalinvoimakkuustiedot erilaisista kotimaisista hotelleista ja toimistorakennuksista. Kaikki parametrit ovat todellisia ja todennettavissa, ja asiakkaat voivat lähettää näytteitä takaisin itsetestausta ja vertailua varten.
