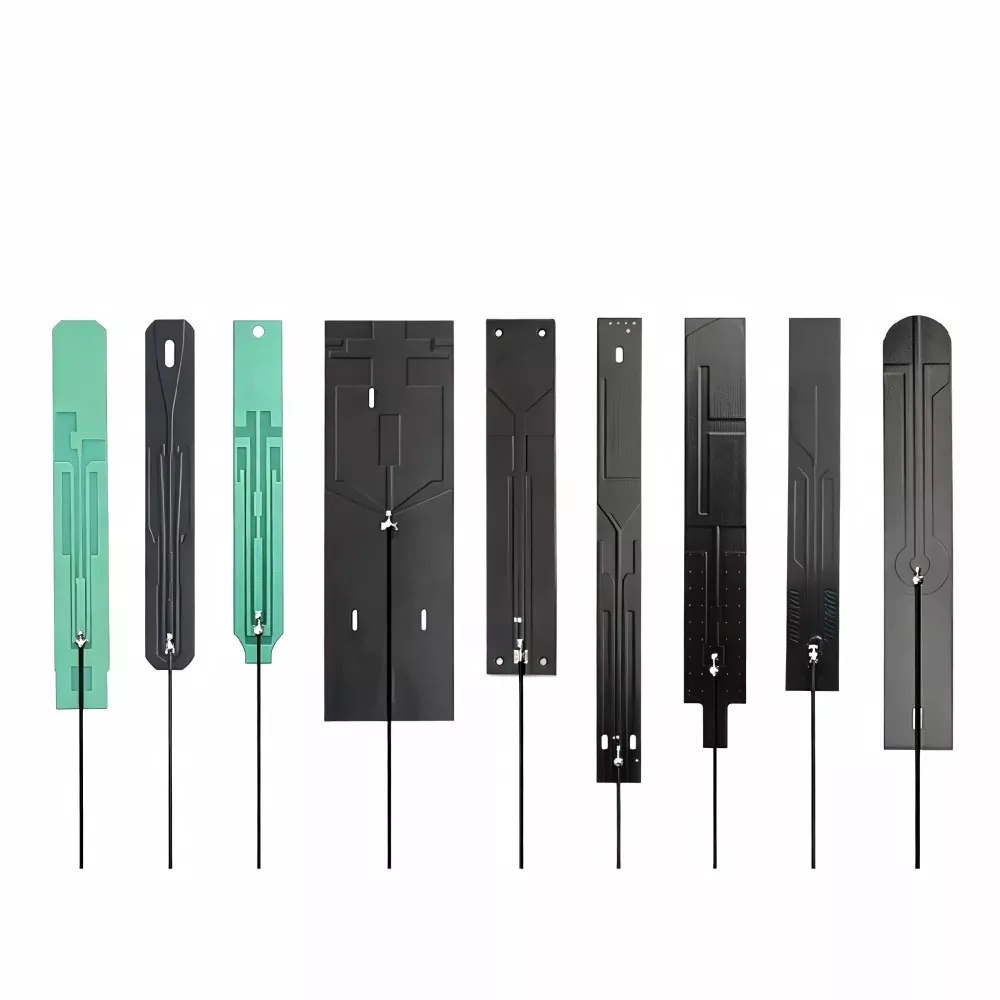

Tehokas PCB-antenni luotettaviin langattomiin yhteyksiin

PCB-antennit integroivat säteilevän elementin painettuun piirilevyyn, mikä tekee niistä mahdollisen vaihtoehdon elektroniikkatuotteille, joissa on määritelty levyasettelu ja rajallinen tila erillisille antennikomponenteille. Suunnittelu voi yksinkertaistaa komponenttien integrointia, jos piiriasettelu ja RF-vaatimukset otetaan asianmukaisesti huomioon.

Qianmutarjoaa antenniratkaisuja sulautettuihin langattomiin sovelluksiin. Sopivan rakenteen valitseminen edellyttää toimintataajuuden, käytettävissä olevan kortin pinta-alan, maatason, kotelomateriaalien ja laitteen tavoiteRF-suorituskyvyn huomioon ottamista. Nämä tekijät voidaan parhaiten arvioida laitteiston suunnitteluvaiheessa, jotta vältettävissä olevat asettelumuutokset voidaan minimoida kehityksen aikana.

Suunnittelun ja integroinnin näkökohdat

PCB-antenni käyttää johtavaa kuviota, joka on sisällytetty piirilevyyn. Sen geometria ja sähköiset ominaisuudet riippuvat tavoitetaajuudesta, käytettävissä olevista mitoista ja ympäröivästä piirirakenteesta.

Toisin kuin antenni, joka on asennettu erilleen emolevystä, tämä rakenne liittyy läheisesti piirilevyasettelupäätöksiin. Säteilevä elementti, syöttöpiste, maataso ja lähellä olevat komponentit voivat kaikki vaikuttaa lopulliseen suorituskykyyn.

Kun arvioit antennia uudelle projektille, ota huomioon seuraavat seikat:

• Taajuusalue:Määritä tarvittava toimintakaista ja kaistanleveys langattoman sovelluksen mukaan.

• Lautan asettelu:Varaa riittävästi tilaa antennielementille ja sen suositeltavalle vapaalle alueelle.

• Maataso:Arvioi levyn maarakenne ja sen vaikutus impedanssiin ja säteilyyn.

• Komponenttien sijoittelu:Ota huomioon akkujen, näyttöjen, liittimien, johtojen ja metalliosien läheisyys.

• Impedanssin sovitus:Jätä tilaa yhteensopiville komponenteille ja RF-viritykselle prototyyppitestauksen aikana.

• Kotelon yhteensopivuus:Arvioi kotelomateriaalien, asennusasentojen ja sisäisten rakenteiden vaikutukset.

Antenni tulee arvioida suunnitellussa laitekokoonpanossa, koska muutokset piirilevyyn tai koteloon voivat vaikuttaa RF-käyttäytymiseen.

Tyypilliset sovellukset

Sisäänrakennetut antennimallit voivat sopia erilaisiin langattomiin tuotteisiin, kun taajuusvaatimukset, piirien asettelu ja asennusolosuhteet ovat yhteensopivia.

IoT ja liitetyt laitteet

Anturisolmut, älykodin laitteet ja muu kytketty elektroniikka voivat käyttää kortilla integroituja antenneja, kun piirilevy tarjoaa riittävästi tilaa ja sopivan maadoitusreferenssin. Viestintäkaista ja lopullinen kotelo tulee ottaa huomioon valinnassa.

Wi-Fi- ja Bluetooth-tuotteet

Langattomat oheislaitteet ja kompaktit elektroniset laitteet voivat käyttää integroitua antennia lyhyen kantaman viestintään. Suorituskyky tulee tarkistaa vaaditun taajuuskaistan ja valmiin tuotteen RF-tavoitteiden mukaan.

Langattomat moduulit ja ohjauskortit

Tietoliikennemoduuleissa ja elektronisissa ohjausjärjestelmissä voi olla antenni suoraan piirilevylle. Suunnittelun on vastattava moduulien asettelua, komponenttien sijoitusta ja suunniteltua käyttöympäristöä.

Tilarajoitettu elektroniikka

Kompakteissa laitteissa käytettävissä oleva antennialue on arvioitava akkujen, näyttöjen, liittimien ja muiden komponenttien ohella. Pieni kotelo ei automaattisesti tarkoita, että integroitu rakenne tarjoaa riittävän RF-suorituskyvyn.

RF-suorituskyky ja validointi

Antennin suorituskyky riippuu säteilevän geometrian, maatason, syöttörakenteen, impedanssisovituksen ja ympäröivien materiaalien välisestä vuorovaikutuksesta. Arviointitaululla testattu malli saattaa käyttäytyä eri tavalla valmiiseen tuotteeseen asennuksen jälkeen.

Prototyypin validoinnissa tulisi siksi käyttää edustavaa piirilevyasettelua ja mahdollisuuksien mukaan suunniteltua koteloa. Sovelluksesta riippuen suunnittelijat voivat arvioida VSWR:n, impedanssin, vahvistuksen, kaistanleveyden ja säteilykuvion ennalta määritettyjen hyväksymiskriteerien perusteella.

Varhainen RF-testaus voi auttaa tunnistamaan asettelun rajoitukset ennen kuin niiden korjaaminen tuotannon valmistelun aikana tulee kalliimmaksi.

Tietoja räätälöityihin projekteihin

Selkeiden teknisten vaatimusten asettaminen auttaa arvioimaan mukautetun suunnittelun toteutettavuutta ja tunnistamaan mahdolliset integrointiongelmat varhaisessa vaiheessa.

Valmistele alustavaa arviointia varten seuraavat tiedot, jos ne ovat saatavilla:

• Vaadittu taajuusalue ja langaton protokolla

• Piirilevyn mitat ja käytettävissä oleva antennialue

• Maataso- ja syöttöpistetiedot

• Kotelomateriaali ja lähellä olevien komponenttien sijainnit

• Tavoite RF-parametrit ja testivaatimukset

• Prototyyppien määrä ja arvioitu tuotantomäärä

Jos piirilevyä kehitetään vielä, antennin sijoittamista tulee harkita ennen layoutin viimeistelyä. Tämä antaa laitteisto- ja RF-tiimeille mahdollisuuden koordinoida antennialuetta, maarakennetta ja ympäröiviä komponentteja.

Jos pääpiirilevy ei mahdu vaadittua antennirakennetta, vaihtoehtoinen konfiguraatio saattaa olla arvioimisen arvoinen. Lopullisen valinnan tulee heijastaa laitteen mekaanisia rajoituksia, RF-kohteita ja valmistusvaatimuksia.
