Spotlight antenni

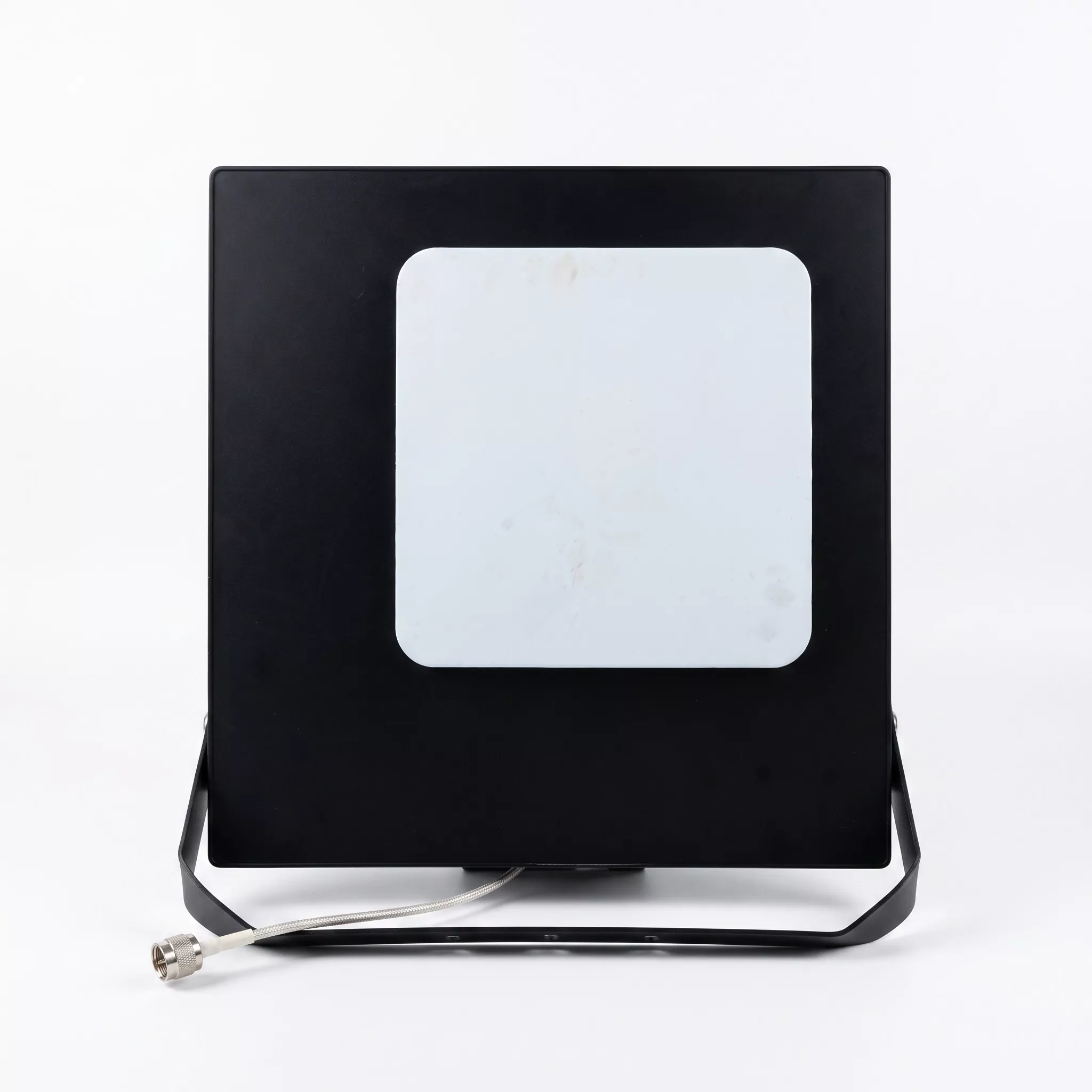

Kohdevaloantenni, joka tunnetaan myös koristevalaisintyyppisenä tai naamioituna valonheittimen tukiaseman antennina, on ulkokäyttöön suunnattu ulkoinen viestintäantenni. Sen kotelo jäljittelee tarkasti ulkovalaistuksen kohdevalaisimien suunnittelua ja integroi lampun runkoon 4G/5G RF-säteilyyksiköt signaalin lähetyksen ja vastaanoton yhdistämiseksi kaupunkimaiseman parantamiseen. Se eliminoi lisäsignaalitornien tarpeen, ja se voidaan asentaa kattoille, rakennusten julkisivuille tai tasoille, mikä ratkaisee pohjimmiltaan yleiset ongelmat, kuten visuaalisen häiritsemisen ja perinteisiin antenneihin liittyvät rakennusrajoitukset. Tämä Qianmu Communicationsin antenni on laajakaistainen kaksoispolarisoitu suunnattu tukiasemaantenni, joka toimii RF-ydinkomponenttina, joka on suunniteltu erityisesti sisä-ulko-yhteistyötä koskeviin syväpeittoprojekteihin. Toisin kuin markkinoilla olevat yksinkertaiset jäljitelmät, antennissamme on optimoitu sähkömagneettinen eristys ontelorakenteensa sisällä, mikä varmistaa, että lampun kotelo ei estä RF-säteilyä. Se tarjoaa sekä erinomaisen naamiointiestetiikan että korkean RF-suorituskyvyn, joten se sopii viestintäinfrastruktuurin päivitysprojekteihin maailmanlaajuisesti.

Toimintaperiaate

1. Signaalin lähetyksen ja vastaanoton perusperiaatteet

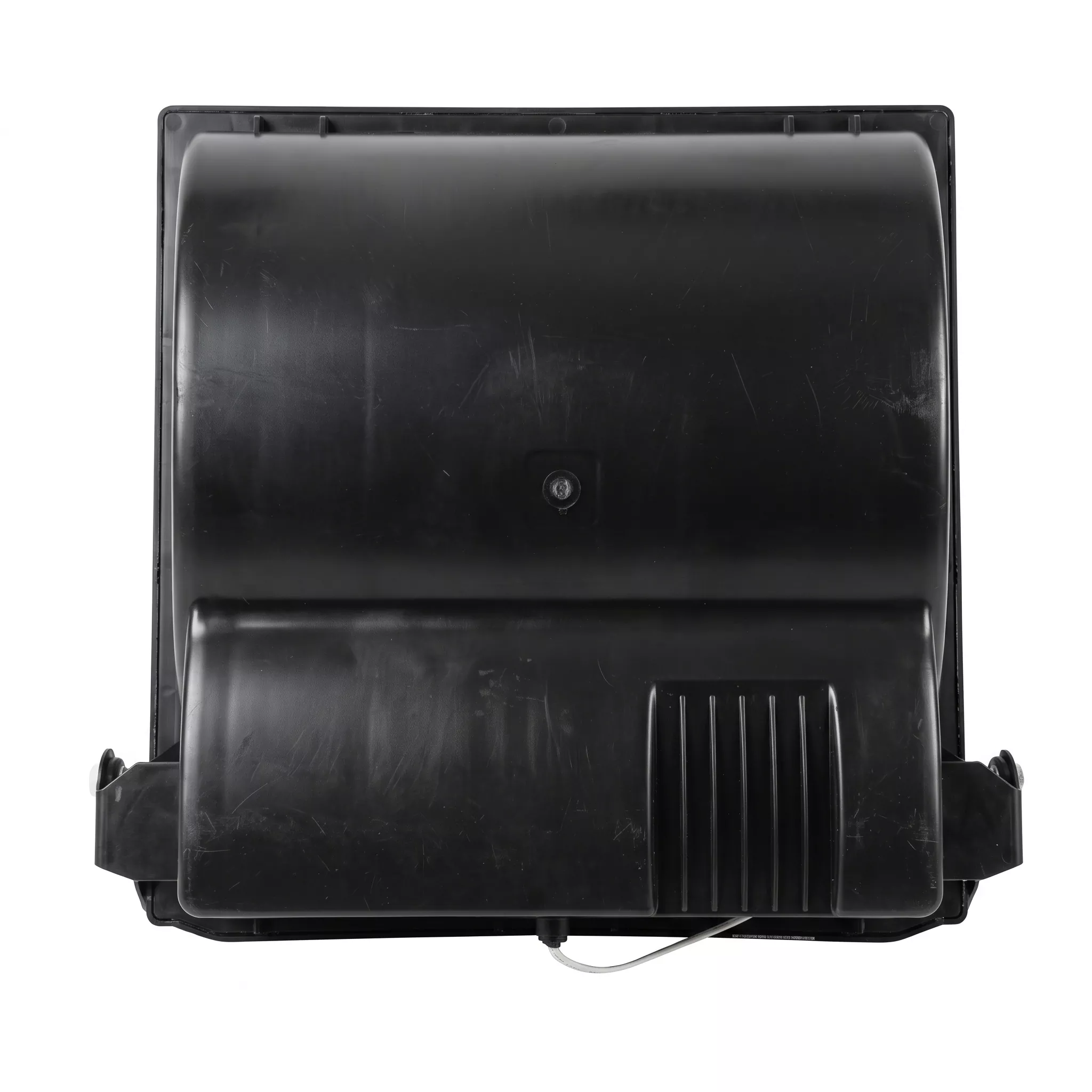

Koko valokeila-antenni koostuu neljästä ydinkomponentista: RF-säteilyyksiköstä, metallista heijastavasta takapaneelista, vedenpitävästä naamiointikotelosta ja kaksoisliittimestä.

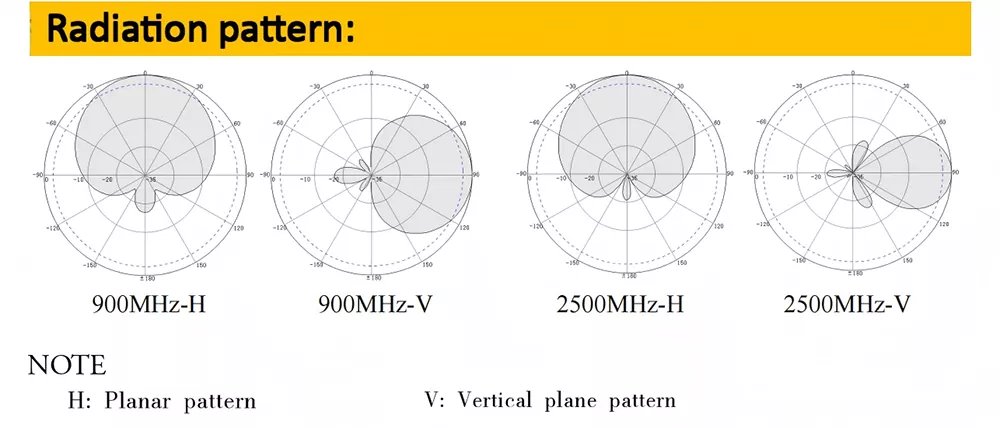

①Signaalin lähetys: RRU-laite lähettää radiotaajuisia sähkösignaaleja, jotka lähetetään kahden N-K-liittimen kautta antennin sisäisiin alumiinisäteilijöihin. Nämä signaalit muunnetaan sähkömagneettisiksi aalloksi 698-3600 MHz alueella resonanssionteloiden avulla ja sitten säteilevät ulospäin 65° vaakasuorassa suunnassa peittäen tarkasti kohderakennuksen lattiat.

②Signaalin vastaanotto: antenni sieppaa kaikki rakennuksen matkapuhelimien ja IoT-laitteiden lähettämät sähkömagneettiset aallot. Heijastin kerää ja suodattaa häiriösignaalit muuttamalla sähkömagneettiset aallot sähköisiksi signaaleiksi, jotka lähetetään takaisin tukiasemalaitteistoon, jolloin saadaan kaksisuuntainen tiedonsiirto valmiiksi.

2. Naamiointikuori, jossa on optimoitu ydin signaalin vaimennusta varten

Useimmissa edullisissa antenneissa käytetään tavallisia muovikoteloita, mikä johtaa yli 15 %:n RF-häviöön, mikä johtaa heikkoihin signaaleihin ja hitaisiin verkkonopeuksiin solujen reunoilla. Qianmu Communications' Factory on kehittänyt itsenäisesti muunnetun UABS-läpinäkyvän aaltokotelon, jonka laboratoriomittaukset osoittavat RF-häviötä vain 6,2 %. Yhdessä kerrostetun alumiinisäteilyn kanssa se välttää metallikiinnikkeiden aiheuttaman suojausvaikutuksen perinteisissä koteloissa ja saavuttaa 30 % lisäyksen downlink-verkon nopeudessa samoissa olosuhteissa. Raakamittaustiedot vektoriverkkoanalysaattoreista ovat saatavilla pyynnöstä.

Tekniset tiedot

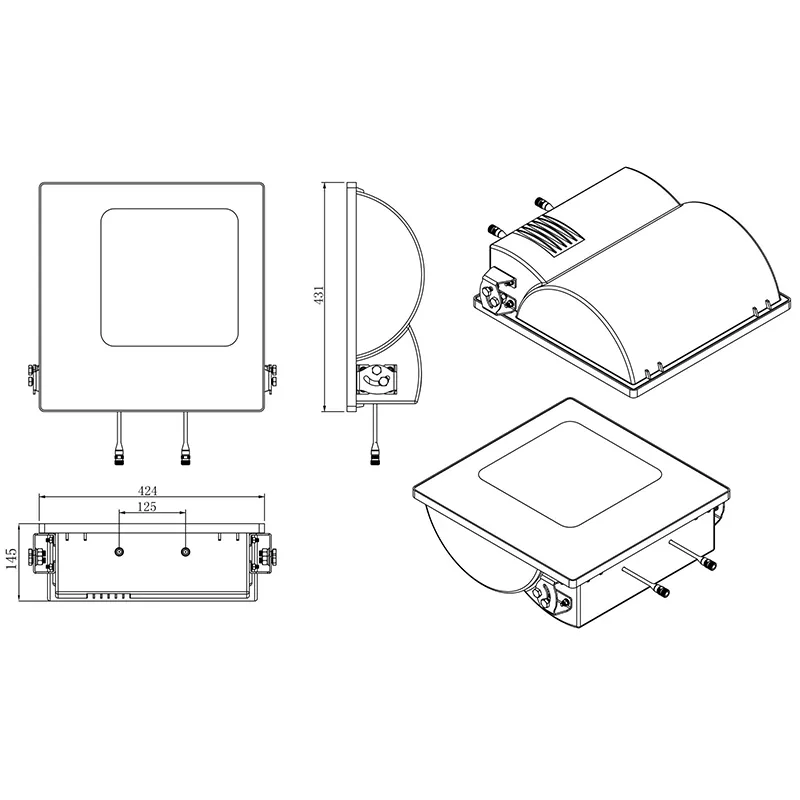

Mekaaniset rakenteelliset parametrit

Osto- ja valintaopas

1. Priorisoi taajuuskaistan peiton vahvistaminen. Kiinan valtavirran 5G 3,5 GHz -kaistalle on tärkeää valita laajakaistaiset kohdevaloantennit, jotka tukevat taajuutta 1710–3600 MHz. Vanhemmat, enintään 2 700 MHz:n antennit eivät voi tukea nykyisiä 5G-verkkoja, ja ne on vaihdettava myöhemmin kokonaan, mikä lisää merkittävästi projektikustannuksia.

2. Tarkista todelliset RF-parametrit ja hylkää harhaanjohtavat tiedot. Vaadi ennen ostamista toimittajia toimittamaan mitatut vektoriverkkoanalysaattorikäyrät samalle mallille keskittyen kolmen avainindikaattorin tarkistamiseen: vahvistus, VSWR ja etu-takasuhde. Markkinoilla olevat edulliset tuotteet liioittelevat voittoa, jolloin todellinen peittoetäisyys pienenee yli 40 %.

3. Painopiste ulkona suojaamisessa ja materiaaleissa: Rannikkoalueilla, joilla sataa ja taifuunit usein, on käytettävä painevalettua alumiinitäryttimiä yhdistettynä säänkestäviin UABS-koteloihin. Ohuet teräslevytäryttimet ja tavalliset muovikotelot kärsivät korroosiosta ja veden sisäänpääsystä 1-2 vuoden kuluttua, mikä johtaa erittäin korkeisiin ylläpitokustannuksiin ajan myötä.

4. Valitse valmistajat, joilla on omat T&K- ja tuotantomahdollisuudet. Välittäjillä ei ole tutkimus- ja kehitystyötä, laadunvalvontaa, eivätkä he pysty tarjoamaan räätälöintiä, testiraportteja tai teknistä tukea myynnin jälkeiselle ajalle. Suora yhteys alkuperäisiin valmistajiin mahdollistaa apumateriaalien synkronoinnin, räätälöidyt parametrit, nopean myynnin jälkeisen palvelun ja vakaan toimituksen suurille tilauksille.

FAQ

K1: Mitkä tietoliikennetaajuuskaistat tämä valokeila-antenni peittää kokonaan? Tukeeko se 5G:tä?

V: Antenni toimii taajuuskaistoilla 698-960 MHz ja 1710-3600 MHz, ja se on täysin yhteensopiva kaikkien 2G GSM-, 3G UMTS- ja 4G LTE -taajuuskaistojen kanssa. Se tukee valtavirran kotimaisia ​​5G NR -taajuuksia N41/N78 sekä suuria 5G-taajuuksia merentakaisissa maissa. Yksittäinen käyttöönotto mahdollistaa yhteisen 4G+5G-peiton ilman vaiheittaista antenninvaihtoa.

Q2: Tukeeko se OEM/ODM-räätälöintiä? Mitä parametreja voidaan muuttaa?

V: Lähdetehtaana tarjoamme täysimittaisia ​​räätälöintipalveluita: säädettävä antennin vahvistus, säteen leveys, liitintyyppi (N/4,3-10), kotelon väri ja rungon silkkipainologo. Erityisiä kapeakaistaisia ​​ulkomaisia ​​projekteja varten T&K-tiimimme voi virittää RF-oskillaattorin uudelleen.

Q3: Tukeeko yritys paikan päällä tehdastarkastuksia? Voiko se toimittaa pätevyysasiakirjoja?

V: Shenzhen Qianmu Communication Technology Co., Ltd. tarjoaa vierailijoille tehdaskierroksia etukäteen sovittuna päivää etukäteen, mikä mahdollistaa pääsyn tuotantolaitokseen, tuotantolinjoihin ja RF-laboratorioon. Täydelliset ISO-, CE-, FCC- ja RoHS-sertifikaatit sekä kolmannen osapuolen testiraportit ovat saatavilla ilmaiseksi sähköisessä muodossa; Virallisilla sinetillä varustetut alkuperäiskappaleet voidaan toimittaa tarjouskilpailua varten.
