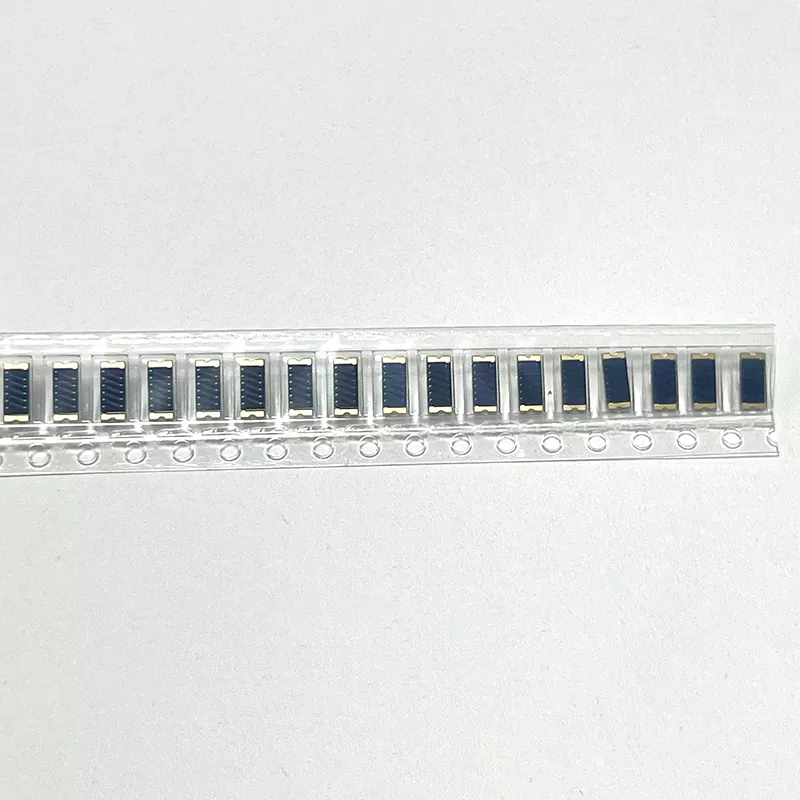

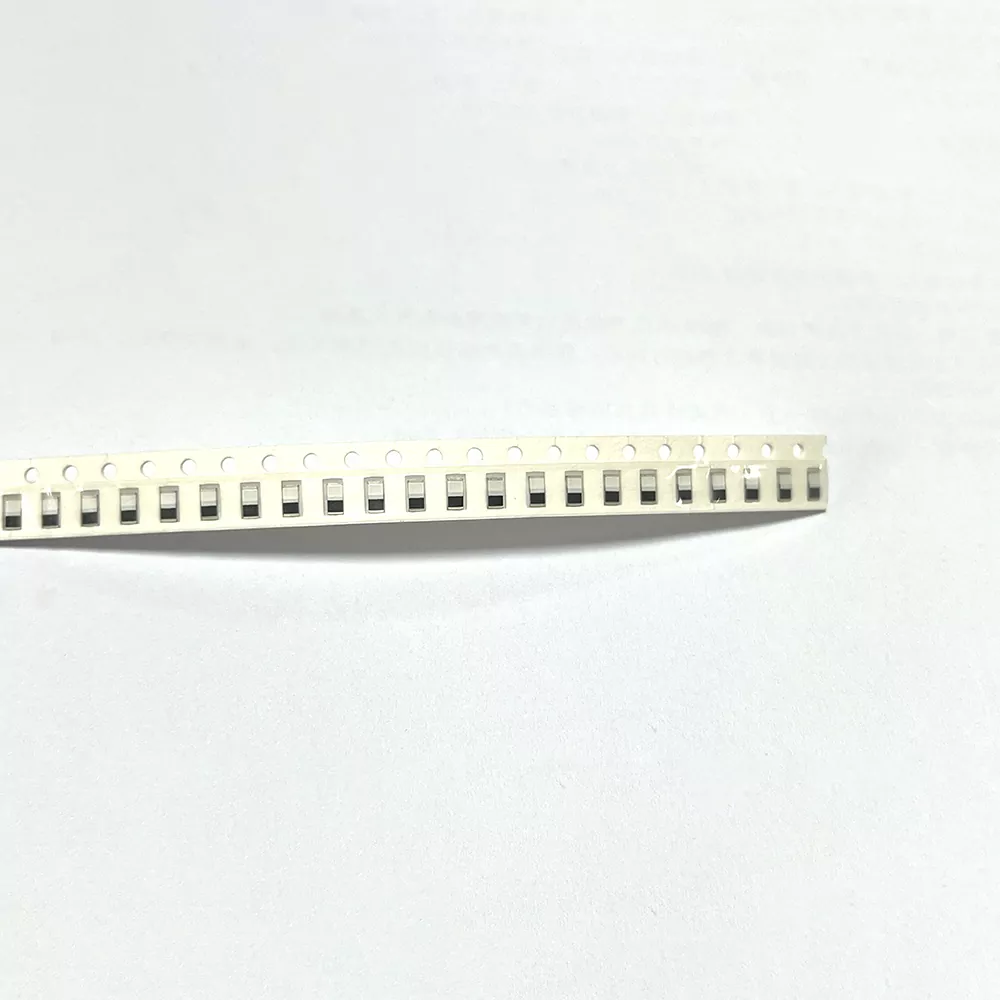

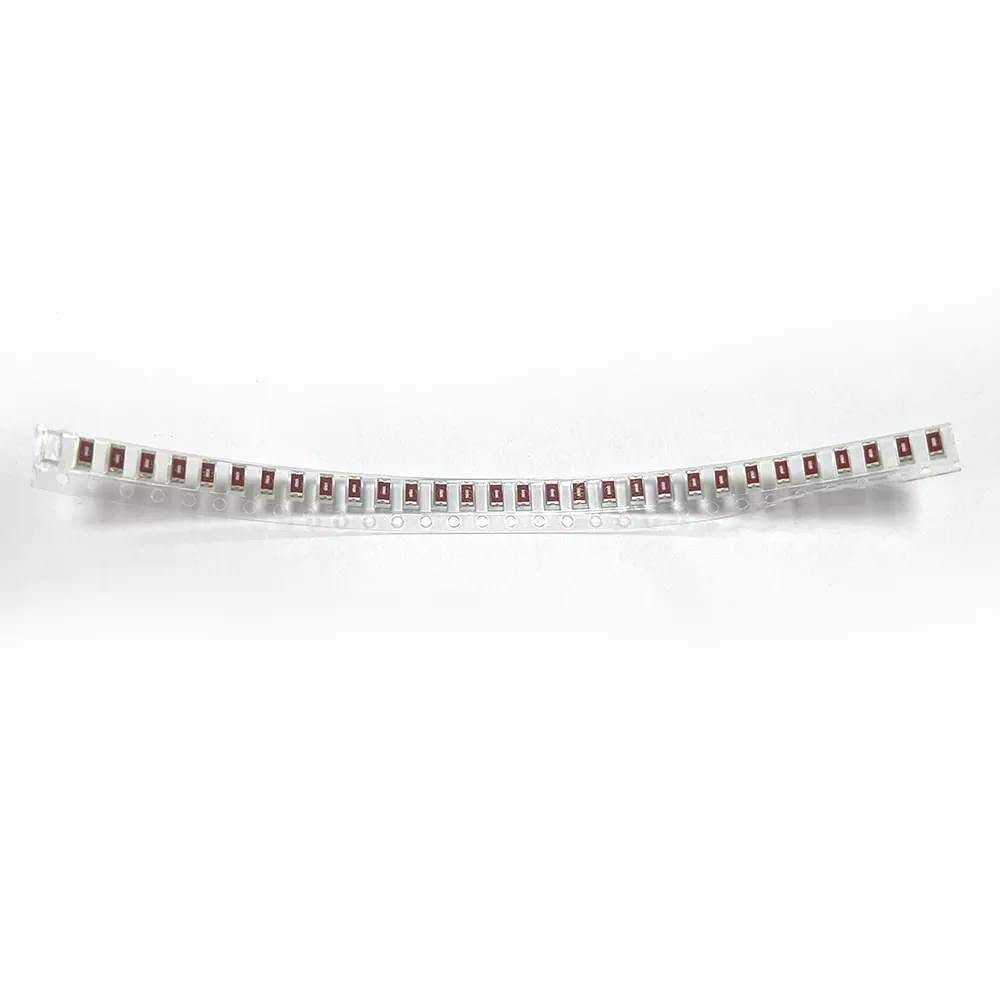

Keraaminen Patch Antenni

Bluetooth Ceramic Patch Antenna on pienikokoinen sisäänrakennettu RF-antenni, joka on kehitetty erityisesti 2,4 GHz Bluetooth-tiedonsiirtokaistalle. Siinä käytetään korkeadielektristä keraamia ydinsubstraattina ja se valmistetaan korkean lämpötilan kerros kerrokselta sintraamalla ja tarkkuusmetallipiirietsauksella.

Tämä antenni on passiivinen patch RF -lähetin-vastaanotinkomponentti. Se ei vaadi ulkoista johdotusta tai suurta vapaata tilaa asennuksen aikana.

Korkean dielektrisen materiaalinsa ja kompaktin rakenteensa ansiosta se saavuttaa tehokkaan Bluetooth-signaalin lähetyksen ja vastaanoton rajoitetussa tilassa ja tarjoaa samalla etuja, kuten alhaisen virrankulutuksen, vahvan häiriönestokyvyn ja hyvän vakauden.

Sitä käytetään laajalti huippuluokan sisäänrakennetun antenniratkaisuna puettavien Bluetooth-laitteiden, älykotituotteiden, IoT-päätteiden ja ajoneuvoon asennettujen Bluetooth-laitteiden massatuotantoon.

Miten se toimii

Qianmu Communication Bluetooth Ceramic Patch Patch -antenni käyttää korkean dielektrisen keraamisen resonanssin ja mikroliuskasäteilyrakenteen, joka koostuu keraamisesta dielektrisestä alustasta, pintametallisäteilystä ja pohjamaata vastaavasta kerroksesta.

Rakenne tarjoaa vakaan signaalinsiirron, tarkan parametrien ohjauksen ja luotettavan suorituskyvyn, joka on varmistettu laboratoriotesteillä.

Tarkka kaistaresonanssi

9,2 korkean dielektrisen keraamisen alustan ansiosta antenni vastaa tarkasti koko Bluetooth-taajuuskaistaa 2400–2483,5MHz. Jopa 99,6 %:n kaistansovitustarkkuudella se vähentää tehokkaasti taajuuden siirtymää ja signaalin vaimennusta, mikä auttaa ratkaisemaan Bluetooth-viiveen ja yhteyden katkeamiseen liittyviä ongelmia.

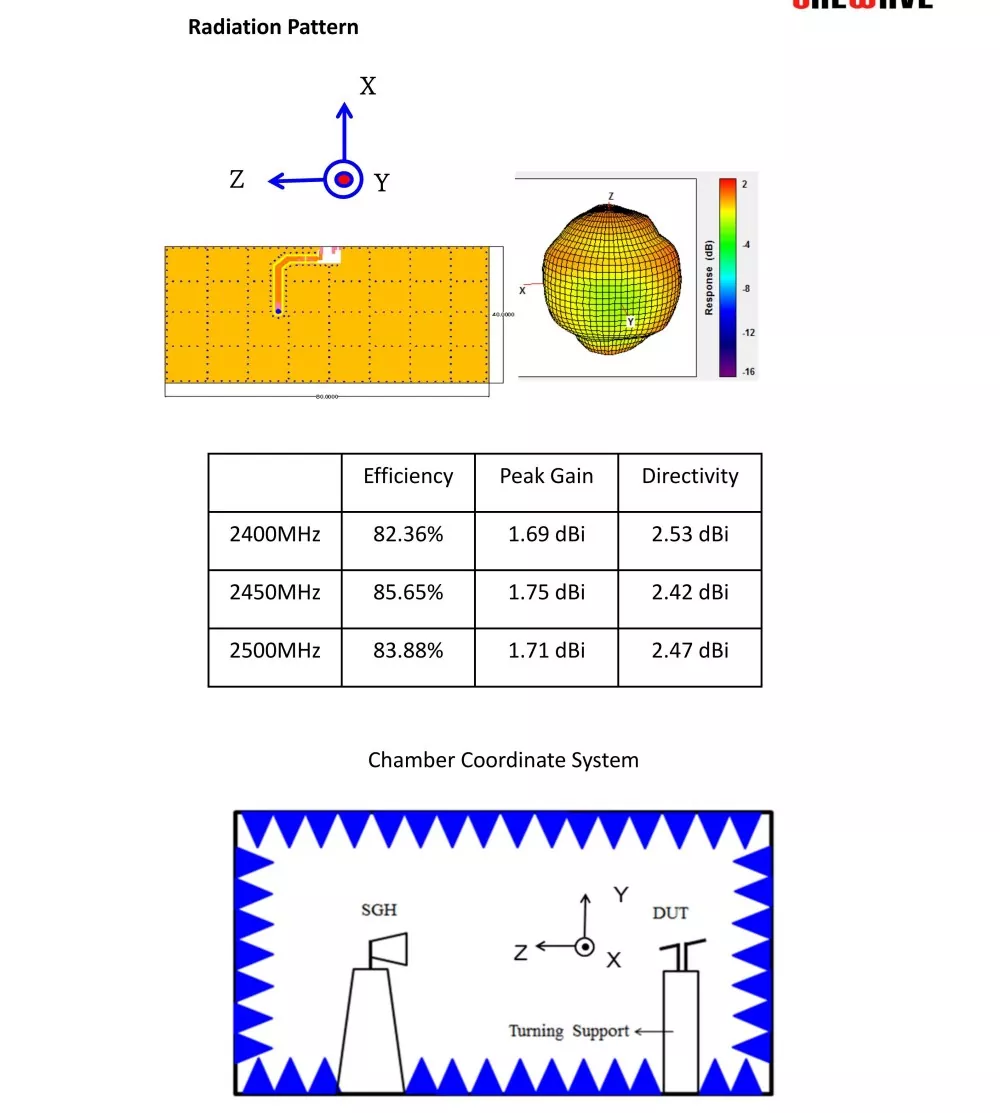

360° monisuuntainen säteily

Pintatarkkuusmikroliuskapiiri tuottaa tasaisen sähkömagneettisen säteilykentän, jonka säteilyn tasaisuus on jopa 95 %. Tavallisiin PCB-antenneihin verrattuna se vähentää merkittävästi signaalin kuolleita kulmia ja tarjoaa vakaammat monikulmaliitännät laitteille.

Vahva sähkömagneettisten häiriöiden vastustuskyky

Keraaminen dielektrinen materiaali tarjoaa luontaisen sähkömagneettisen eristyksen, mikä auttaa suojaamaan emolevyn sirujen, virtalähteiden ja akun melun aiheuttamia häiriöitä. Monimutkaisissa olosuhteissa signaali-kohinasuhde kasvaa 4–6 dB, mikä tarjoaa paremman häiriönestokyvyn kuin perinteiset jousi- ja piirilevyantennit.

Pienen tehon impedanssin sovitus

Antenni käyttää standardinmukaista 50 Ω:n tarkkaa impedanssisovitusta seisovan aallon suhteen ollessa ≤1,3, mikä varmistaa erittäin pienen signaalihäviön. Se voi vähentää Bluetooth-virrankulutusta 15 %, mikä tekee siitä sopivan BLE:n vähän virtaa kuluttaviin sovelluksiin ja pitkän akun käyttöiän vaatimuksiin.

Vakaa toiminta laajalla lämpötila-alueella

Integroitu korkean lämpötilan sintrattu rakenne tarjoaa erinomaisen lämpöstabiilisuuden. Korkean ja matalan lämpötilan kiertotestien jälkeen -40°C - +85°C taajuuspoikkeama pysyy ≤±2MHz sisällä. Antenni säilyttää vakaan suorituskyvyn sekä korkeissa että matalissa lämpötiloissa.

Tuotevalintaopas

Monet laitekehittäjät ja -ostajat keskittyvät vain kokoon ja jättävät huomioimatta työolosuhteiden ja parametrien sopivuuden, mikä johtaa massatuotannon uusimiseen ja päätevikoja. Kun valitset Bluetooth-keraamisen patch-antennin, voit sovittaa sen tarkasti kolmen ydinmitan mukaan:

• Valitse laitteen tehovaatimusten perusteella: Aseta akkukäyttöisille matalatehoisille BLE-laitteille ja puetettaville laitteille etusijalle erittäin pienitehoiset standardikeraamiset antennit parantaaksesi laitteen akun käyttöikää merkittävästi. Valitse laajennettaville laitteille korkean vahvistuksen parannettu versio.

• Valitse käyttöolosuhteiden perusteella: Normaalilämpöisille siviililaitteistoille tavallinen malli on hyväksyttävä; Ajoneuvoihin asennettaville, ulko- ja teollisuuslaitteille on valittava teollisuusluokan laajan lämpötilan tärinänvaimennusmallit. Ne kestävät ankaria ympäristöjä, ja niiden suorituskyky ei heikkene pitkän käytön aikana.

• Valitse laitteiston rakenteen perusteella: Valitse pienikokoiset pinta-asennusmallit laitteille, joissa on hyvin pieni runko ja ilman varattua pääntilaa; Valitse laitteille, jotka vaativat pitkän matkan Bluetooth-lähetystä ja Mesh-verkkoa, korkean vahvistuksen, korkean häiriöneston mukautetut mallit.

FAQ

K1: Mikä on keraamisen Bluetooth-patch-antennin suurin etu tavalliseen antenniin verrattuna?

A1: Ydinedut ovat korkea vakaus, alhainen virrankulutus, vahva häiriönesto, kestävyys korkeille ja matalille lämpötiloille, korkea johdonmukaisuus massatuotannossa, täydellinen ratkaisu yleisten PCB-antennien ja jousiantennien kipupisteisiin, kuten helppo häiriö, suuri taajuuspoikkeama, suuri virrankulutus ja huono tärinänkestävyys, jotka sopivat erityisesti huippuluokan älylaitteiden massatuotantoon, teollisuudessa ja autoteollisuudessa.

Q2: Tukeeko tämä antenni Bluetooth 5.0/5.1/5.3 BLE low power -protokollaa?

A2: Täysin tuettu. Se on yhteensopiva kaikkien Bluetooth-protokollan versioiden kanssa, yhteensopiva BLE low energyn, Bluetooth Mesh -verkon, 2.4G yleisen langattoman tiedonsiirron kanssa ja yhteensopiva kaikkien markkinoiden yleisten Bluetooth-moduulien kanssa.

Q3: Voiko kokoa, parametreja ja tuotemerkin LOGOa mukauttaa?

A3: Tukee täysimittaista räätälöintiä. Lähdetehtaana se voi hienosäätää antennin kokoa, impedanssia ja vahvistusta asiakkaan vaatimusten mukaan, tukea asiakkaan ainutlaatuisen LOGOn silkkipainatusta kotelossa ja mukautua OEM/ODM-omien merkkien massatuotannon vaatimuksiin.
