Jaettu pyöräantenni

Shared Bike Antenna on omistettu IoT RF -antenni, joka on erityisesti suunniteltu integroitavaksi jaettujen polkupyörien ja sähköpyörien älylukkokotelon sisään. Se ei vaadi ulkoista altistumista laitteen kotelon ulkopuolelle, vaan se sijoitetaan suoraan lukon piirilevyn ympärille tai varattuun sisätilaan lukkokotelossa. Älylukkojen rajallisen sisätilan ja metallikoteloiden, akkujen, moottoreiden ja emolevyn komponenttien aiheuttamien sähkömagneettisten häiriöiden vuoksi perinteiset valmiit sisäiset antennit kärsivät merkittävästä signaalin vaimenemisesta asennettuna. Tämä johtaa viivästyneisiin ajoneuvojen raportointiin, paikannusliikkeeseen, epänormaaliin univirrankulutukseen ja viime kädessä korkeampiin käyttökustannuksiin. Qianmu Communicationsin antenni on erityisesti optimoitu ja viritetty lukkokoteloiden sisällä olevaa monimutkaista sähkömagneettista ympäristöä varten, mikä varmistaa vakaan tiedonsiirron ja paikannussignaalin lähdön ahtaissa, suljetuissa onteloissa. Se toimii älykkäiden lukitusratkaisujen ydintukikomponenttina jaetuissa kaksipyöräisissä ajoneuvoissa.

Toimintaperiaate

1. Älylukon emolevy lähettää RF-signaalin RF-porttinsa kautta, joka lähetetään syöttökaapelin kautta jaetun polkupyörän sisäänrakennettuun antenniin säteilyä varten.

2. Säteilyyksikkö muuntaa sähköiset signaalit sähkömagneettisiksi aalloksi, jotka läpäisevät muovisen lukkokotelon ja säteilevät ulospäin välittäen ajoneuvon sijainnin, lukon tilan, akun varaustason ja vikatiedot pilvipohjaiseen hallintaalustaan.

3. Vastaanota tukiaseman lukituksen avaus- ja lukituskomentoja etänä, muuntaa ilmassa kulkevat sähkömagneettiset aallot takaisin sähköisiksi signaaleiksi ja lähettää ne emolevylle;

4. Impedanssin viritys suoritetaan sisäisten metalli- ja akkuhäiriöiden korjaamiseksi, normaalin 50 Ω:n impedanssin ylläpitämiseksi ahtaissa tiloissa, kaiun häviämisen vähentämiseksi, epänormaalin virrankulutuksen vaimentamiseksi ja laitteen litiumakun käyttöiän pidentämiseksi.

Yhteensopiva tuettujen laitteiden kanssa

· NBIoT Smart Bike Lock

· 4G Cat.1 jaettu sähköpyörän keskuslukitusemolevy

· Sisäinen IoT-viestintämoduuli jaetuille sähköskoottereille

· Jaetut skootterit ja liikkumislaitteet, joissa on sisäänrakennettu viestintäpääte

· Pieni IoT-lukko ulkokäyttöön, kaapin lukko sisäänrakennetulla moduulilla

Tuotteen ydinteknologia

1. Ontelohäiriönestoviritys: Kalibroitu erityisesti kaiuttomassa kammiossa käsittelemään sähkömagneettisia häiriöitä sisäisistä metallikoteloista, litiumakuista ja älylukkojen piirilevyistä. Se ylläpitää vakaata säteilytehoa myös ahtaissa, suljetuissa tiloissa ja estää tehokkaasti lukon sisäisen ympäristön aiheuttamat signaalin vaihtelut.

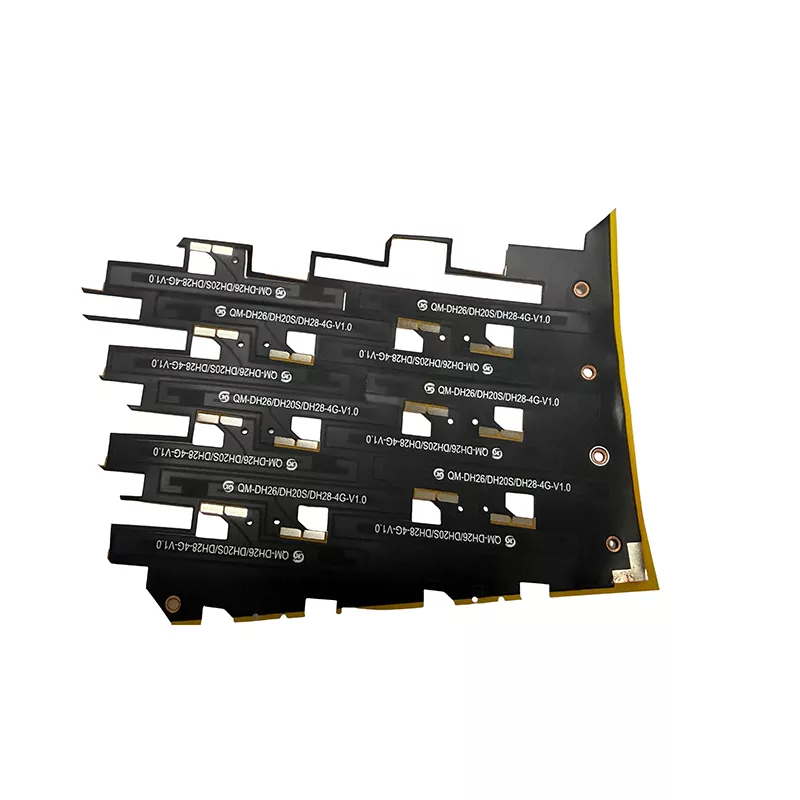

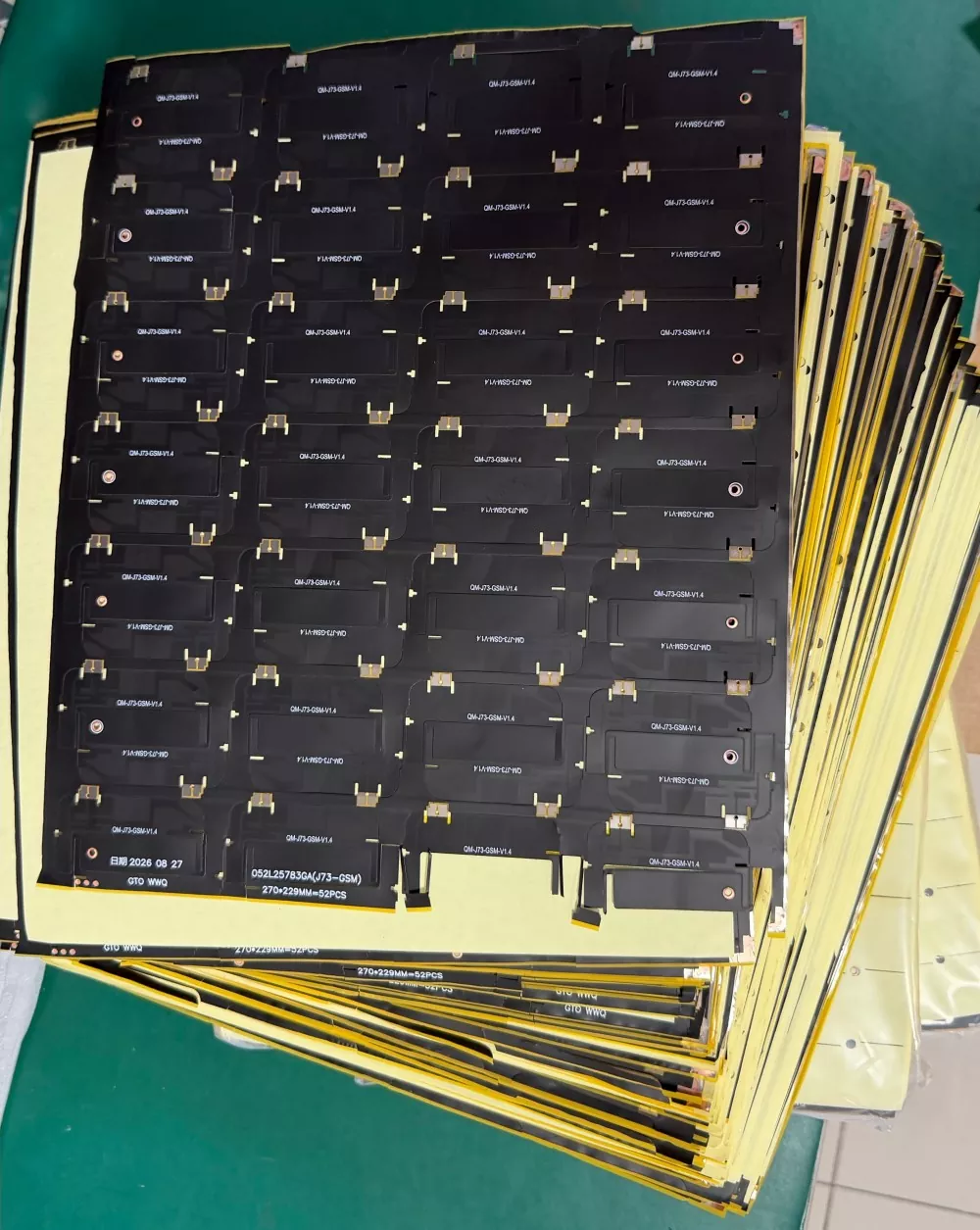

2. Kompakti ja ohut muotoilu, ihanteellinen ahtaisiin tiloihin lukkojen sisällä: saatavana useissa eri kokoissa ja kokoonpanoissa, joustavalla FPC-, keramiikka-, jousi- ja PCB-antennivaihtoehdoilla, jotka sopivat eri sisäisten lukkomittojen mukaan. Se vie vain vähän ontelotilaa, mikä tekee rakennesuunnittelijoille helpoksi integroida suunnitelmiin.

3. Tärinää ja väsymistä estävät ominaisuudet: Jaetut pyörät kohtaavat usein kuoppaisia ​​teitä ja pitkittynyttä tärinää, mikä voi helposti johtaa syöttölangan katkeamiseen tai juotosliitoksen irtoamiseen. Jaettu pyöräantenni sisältää jännitystä puskuroivan vahvistuksen kaapelin ulostulokohdassa, ja joustava FPC-versio sisältää lisäksi teräksisiä vahvistuslevyjä. 500 tunnin simuloidun tien tärinän luotettavuustestin jälkeen se vähentää merkittävästi tuotantovirheitä, kuten katkenneita johtoja.

4. Pienitehoinen RF-optimointi: RF-linkin häviön optimointi vähentää laitteen lähetystehon kulutusta monimutkaisissa sisäympäristöissä, alentaa järjestelmän yleistä virrankulutusta, pidentää yksittäisten ajoneuvojen akun vaihtojaksoja ja vähentää paikan päällä suoritettavien huoltojen tiheyttä.

5. Joustavat räätälöinti- ja kehitysmahdollisuudet: Voidaan erityisesti säätää asiakkaan kotelon mittojen ja sisäisten komponenttien layoutin mukaan; tukee yksittäistä viestintää tai integroituja kaksitoimisia antenneja, joissa yhdistyvät viestintä ja GNSS-paikannus; kaapelin pituus, liitintyyppi ja käyttötaajuusalue ovat kaikki säädettävissä.

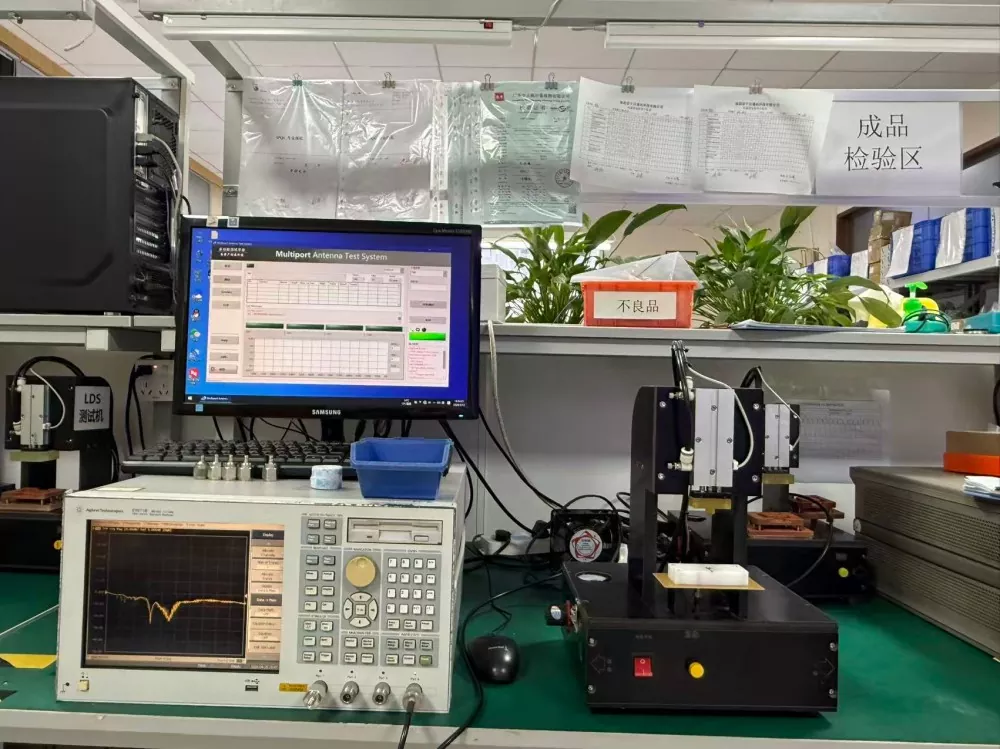

6. Laatu jäljitettävissä ja todennettavissa: Jokaisessa tuote-erässä on kaiuttomassa kammiossa tehdyt mikroaaltotestiraportit ja näytteen ikääntymistestit. Projektin massatoimituksissa todelliset mittaustiedot voidaan toimittaa lähetyksen mukana projektin hyväksymisvaatimusten täyttämiseksi. Riippumattoman T&K-kyvyn omaavana toimittajana voimme toimittaa useita prototyyppi iteraatioita näytevaiheen aikana.

Kuinka valita yhteinen pyöräantenni

1. Selvitä taajuusalueet ja toiminnalliset vaatimukset: Varmista, onko projekti NB-IoT vai 4G Cat.1 ja tarvitaanko integroitua Beidou-GPS-kaksoispaikannusta. Jaetut pyöräantennit, joilla on identtinen ulkonäkö, mutta yhteensopimattomat taajuuskaistat johtavat huonoon todelliseen suorituskykyyn, kun niitä käytetään lukkojen sisällä.

2. Arvioi sisäontelon ympäristö: ota huomioon sisätilan koko, ympäröivät metalliosat ja akun sijainti. Älä luota pelkästään antennin paljaiden komponenttien parametreihin; Varsinaiset mittaukset on suoritettava koko kotelon asennuksen jälkeen, koska paljaat levytiedot eivät voi edustaa todellista suorituskykyä todellisissa projekteissa.

3. Vahvista rakenteelliset vaatimukset: käytettävissä olevan tilan mitat, asennus- ja asennustapa, liitinmalli ja kaapelin sallittu pituus etukäteen välttääksesi komponenttien, joita ei voida koota.

4. Priorisoi valmistajat, joilla on RF-viritysominaisuudet. Valmiit geneeriset tuotteet eivät ehkä ole yhteensopivia lukkorungon kanssa; fyysinen tehdas voi virittää ja optimoida erityisesti lukkoonteloosi, kun taas kauppiaat eivät yleensä voi saavuttaa ontelotason optimointia.

FAQ

K1: Tarkoittaako suurempi antennin vahvistus aina parempaa suorituskykyä?

V: Ei. Sisäänrakennetut antennit on suljettu kapeaan metallionteloon; Pelkästään suuren vahvistuksen tavoittelu voi johtaa impedanssin epäsovitukseen, mikä puolestaan ​​lisää jyrkkää kokonaisvirrankulutusta. Jaetuissa pyörissä sisäänrakennetun antennin on tasapainotettava useita tekijöitä, kuten onkaloympäristö, virrankulutus, iskunkestävyys ja koko, mikä edellyttää yhteensovittamista ja viritystä lukkorungon suunnittelun perusteella.

Q2: Mitkä ovat sisäänrakennettujen antennien edut ja haitat ulkoisiin antenneihin verrattuna?

V: Sisäänrakennettujen antennien edut: puhdas laitteen ulkonäkö ilman paljaita osia, mikä eliminoi ulkoisiin antenneihin liittyvät vaurio-, rikkoutumis- tai katoamisriskit. Haitat: lukkokotelon sisäisten metalliosien aiheuttama suurempi häiriö, mikä vaatii suurempaa tarkkuutta antennin virittämisessä. Jos projektiisi liittyy laajamittainen käyttöönotto korkeissa rakennuksissa tai maanalaisissa autotalleissa, perusteellinen testaus ja arviointi paikan päällä ovat välttämättömiä.

Q3: Voimmeko tehdä 4G-viestinnän + GPS BeiDou -kaksitoimisen jaetun pyöräantennin?

V: Tuettu. Integroitu kaksoisantennirakenne vähentää sisäistä johdotusta, ja liittimet ja kaapelit voidaan räätälöidä tarpeen mukaan.

Q4: Mikä on tuotteen takuupolitiikka?

V: Normaalissa asennuksessa ja käytössä annamme takuun itse tuotteen sähkövioista, jotka eivät johdu ihmisvahingosta. Takuu ei kuitenkaan kata ongelmia, jotka johtuvat virheellisestä asennuksesta, kaapelien voimakkaasta vetämisestä tai asennuksen aikana puristumisesta aiheutuneista vaurioista. Annamme myös asennusohjeet tällaisten ongelmien välttämiseksi.
