Kuinka matkapuhelinverkon antenni parantaa langatonta yhteyttä?

Sisällysluettelo

1. Artikkelin pääpiirteet
2. Mikä on matkapuhelinverkon antenni?
3. Kuinka matkapuhelinverkon antenni toimii?
4. Mitkä tekijät vaikuttavat matkapuhelinantennin suorituskykyyn?
5. Mikä matkapuhelinantennityyppi kannattaa valita?
6. Kuinka voit valita oikean matkapuhelinverkon antennin?
7. Kuinka matkapuhelinantenni pitäisi asentaa?
8. Missä matkapuhelinverkon antenneja käytetään?
9. Miten Qianmu Communication tukee matkapuhelinantenniprojekteja?
10. Mitä yleisiä virheitä tulisi välttää?
11. Kuinka voit ylläpitää vakaata matkapuhelinantennin suorituskykyä?
12. Usein kysytyt kysymykset
13. Johtopäätös

Artikkelin pääpiirteet

• Ymmärrä antennin rooli matkapuhelinviestinnässä.
• Opi kuinka taajuus, vahvistus, impedanssi, säteilytehokkuus ja asennus vaikuttavat suorituskykyyn.
• Vertaa yleisiä ulkoisen ja sulautetun antennin kokoonpanoja.
• Tunnista tärkeimmät tekijät valitessasi antennia uudelle tuotteelle.
• Paranna asennus- ja integrointikäytäntöjä.
• Ymmärrä yleisiä teollisuus-, ajoneuvo-, IoT- ja verkkosovelluksia.
• Opi kuinka räätälöity antennikehitys voi vastata vaikeisiin tuotevaatimuksiin.
• Käytä käytännön vianetsintä- ja ylläpitomenetelmiä viestintävarmuuden parantamiseksi.

Mikä on matkapuhelinverkon antenni?

Matkapuhelinverkon antenni on radiotaajuuskomponentti, joka on suunniteltu lähettämään ja vastaanottamaan sähkömagneettista säteilyä signaaleja matkapuhelinverkkojen kautta. Se toimii yhdessä matkapuhelinmodeemin, viestintämoduulin, koaksiaalikaapeli, liitin ja elektroninen järjestelmä, joka käsittelee langatonta dataa.

Sovelluksesta riippuen matkapuhelinantenni voi tukea 2G-, 3G-, 4G LTE-, 5G- tai useita sukupolvia matkapuhelinviestintään samaan aikaan. Nykyaikaiset laitteet tarvitsevat usein monikaistaista toimintaa, koska tuotteet voidaan myydä eri maissa tai ottaa käyttöön eri taajuusalueita käyttävissä verkoissa.

Antenni ei ole pelkkä lisävaruste, joka on kiinnitetty laitteen ulkopuolelle. Sen fyysinen rakenne, mitat, sijainti, maadoitus, kaapelin reititys, liitin ja ympäröivät materiaalit voivat kaikki vaikuttaa RF-käyttäytymiseen. Teoreettisesti korkean vahvistuksen omaava antenni voi toimia huonosti, jos se on asennettu väärin tai sijoitettu liian lähelle johtavia materiaaleja.

Kuinka matkapuhelinverkon antenni toimii?

Solukkoviestintäjärjestelmä muuntaa digitaalisen tiedon radiotaajuiseksi energiaksi. Matkapuhelinmoduuli tuottaa RF-signaalin ja lähettää sen antennipolun kautta. Antenni muuntaa sähköisen RF-energian sähkömagneettiset aallot, jotka leviävät ympäröivän ympäristön läpi.

Vastaanoton aikana prosessi toimii päinvastaiseen suuntaan. Sähkömagneettista energiaa, joka tulee solusta tukiasema indusoi sähköisen RF-signaalin antenniin. Signaali kulkee RF-polun kautta viestintämoduuli, jossa se käsitellään ja muunnetaan käyttökelpoiseksi dataksi.

Useat tekniset ominaisuudet määräävät, kuinka tehokkaasti tämä prosessi tapahtuu:

• Taajuusalue:Määrittää, millä matkapuhelinkaistalla antenni voi toimia tehokkaasti.
• Saada:Kuvaa, kuinka antenni keskittää tai jakaa säteilevän energian tiettyihin suuntiin.
• Impedanssi:Oikea sovitus auttaa vähentämään lähettimeen heijastuvaa RF-tehoa.
• VSWR:Antaa osoituksen impedanssisovituksesta toimintataajuusalueella.
• Säteilytehokkuus:Osoittaa, kuinka tehokkaasti syötetty RF-teho muunnetaan säteilyksi.
• Polarisaatio:Vaikuttaa siihen, miten antenni on vuorovaikutuksessa vastaanotetun signaalin polarisaatioon.
• Mekaaninen rakenne:Määrittää, kuinka antenni voidaan integroida lopulliseen laitteistoon.

Tämä selittää, miksi antennin valitseminen pelkästään tuotteen nimen tai nimellisvahvistuksen perusteella voi johtaa siihen pettymys tulokset. RF-suorituskyky on arvioitava osana koko laitetta.

Mitkä tekijät vaikuttavat matkapuhelinantennin suorituskykyyn?

Kun matkapuhelinlaite kärsii epävakaista yhteyksistä, hitaasta tiedonsiirrosta, toistuvista verkkokatkoksista tai Huono kattavuus, antennijärjestelmää tulee harkita modeemin ja verkon olosuhteiden ohella. Useita käytännön tekijät voivat heikentää suorituskykyä.

Miksi antennin sijoittelulla on väliä?

Antennien sijoitus on yksi langattomien tuotteiden suunnittelun huomiotta jääneimmistä näkökohdista. Seuraavaksi asennettu antenni akkuun, metallirunkoon, piirilevyyn, kaapelinippuun tai muuhun johtavaan komponenttiin voivat käyttäytyä eri tavalla samasta antennista testattu vapaassa tilassa.

Ulkoisille antenneille riittävä välys ja sopiva asennuspaikka voivat auttaa tarjoamaan ennakoitavamman säteilyympäristö. Upotettujen antennien kohdalla insinöörien on otettava huomioon käytettävissä oleva muovinen maa-alue kotelo, piirilevyasettelu, sisäiset komponentit sekä antennin ja muiden RF-herkkien piirien välinen etäisyys.

Mikä matkapuhelinantennityyppi kannattaa valita?

Kaikille laitteille sopivaa yleistä matkapuhelinantennia ei ole. Sopiva kokoonpano riippuu laiterakenne, käytettävissä oleva asennustila, tarvittavat taajuuskaistat, ympäristöolosuhteet ja haluttu RF-suorituskyky.

Ulkoiset matkapuhelinantennit

Ulkoiset antennit ovat hyödyllisiä, kun laitteen kotelo aiheuttaa merkittäviä RF-esteitä tai kun tuote vaatii joustavan asennusasennon. Yleisiä kokoonpanoja ovat sauvaantennit, kumiantennit, magneettipohjaiset antennit ja muut ulkoisesti asennetut rakenteet.

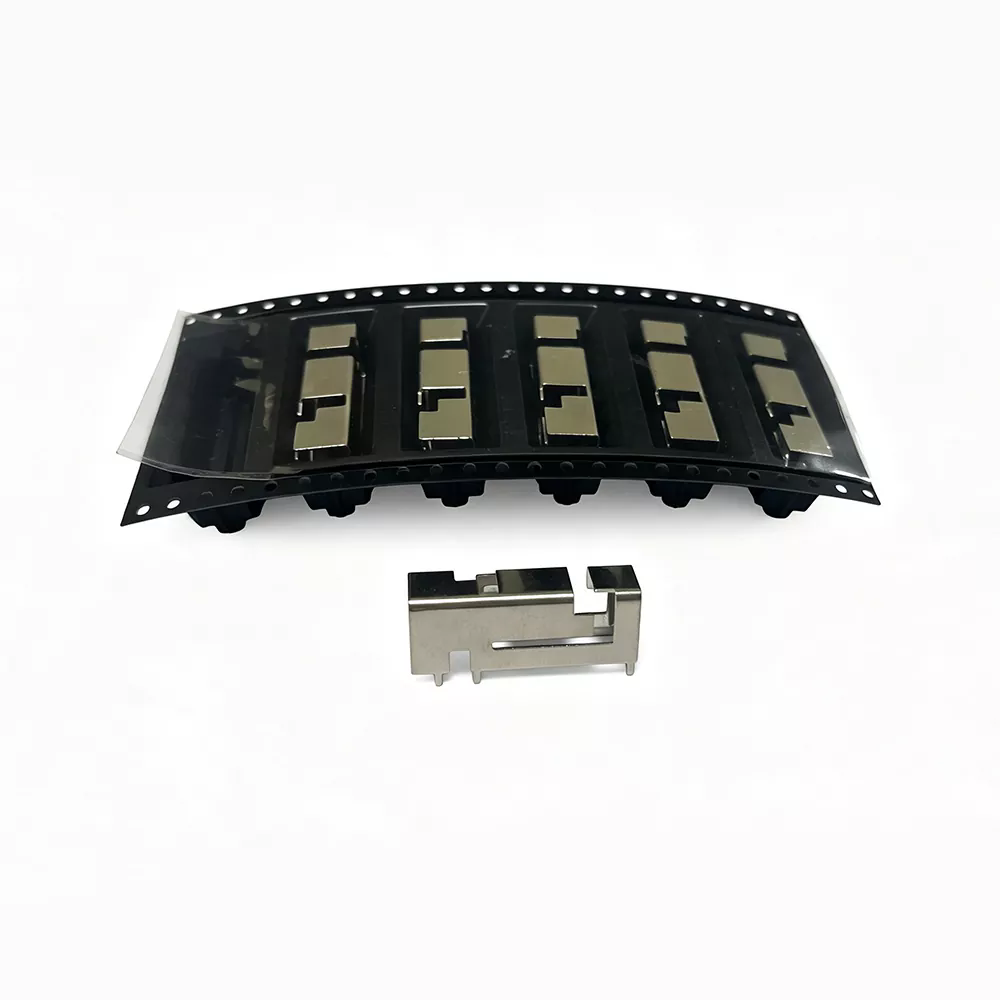

Sulautetut matkapuhelinantennit

Upotetut antennit on suunniteltu tuotteille, joissa on puhdas ulkonäkö, kompakti rakenne tai suojattu sisäinen asennus on tärkeää. Ne voidaan integroida elektronisiin laitteisiin, IoT-päätteisiin, viestintään laitteita ja muita kompakteja tuotteita.

Magneettipohjaiset antennit

Magneettinen kiinnitys mahdollistaa kätevän asennuksen sopiville metallipinnoille ja voi yksinkertaistaa käyttöönottoa antenni on asetettava uudelleen asennuksen tai testauksen aikana. Kaapelin pituuden ja liittimen valinnan tulisi olla harkita samaan aikaan.

Räätälöidyt antenniratkaisut

Räätälöidyt mallit ovat erityisen arvokkaita, kun vakioantenni ei täytä mekaanisia tai lopputuotteen sähkövaatimukset. Mitat, kaapelin pituus, liitin, taajuuspeitto, asennus rakenne ja RF-ominaisuudet saattavat joutua säätämään sopimaan sovellukseen.

Kuinka voit valita oikean matkapuhelinverkon antennin?

Antennin valinnan tulisi alkaa todellisista tuotevaatimuksista yleisen antenniluettelon sijaan. Järjestelmällinen valintaprosessi voi vähentää uudelleensuunnittelua, testausviiveitä ja odottamattomia viestintäongelmia.

1. Määritä matkapuhelinstandardit.Selvitä, vaatiiko tuote 2G:tä, 3G:tä, 4G LTE:tä, 5G:tä vai tekniikoiden yhdistelmää.
2. Tunnista tarvittavat taajuuskaistat.Eri markkinat ja verkko-operaattorit voivat käyttää eri taajuuksia, joten tavoitetoimintataajuuksien tulisi olla Varmista ennen antennin valintaa.
3. Tarkista käytettävissä oleva asennustila.Mittaa kotelo, asennusalue, välys ja sisätila ennen antennirakenteen valintaa.
4. Määritä liittimen ja kaapelin vaatimukset.Liittimen tyypin ja kaapelin pituuden tulee vastata tietoliikennemoduulia ja mekaanista kokoonpanoa.
5. Harkitse toimintaympäristöä.Ulkoiluvälineillä, ajoneuvoilla, teollisuuskaapeilla ja kannettavilla tuotteilla voi olla hyvin erilaisia ​​vaatimuksia.
6. Tarkista RF-suorituskyky.Taajuusvaste, vahvistus, VSWR, impedanssi, tehokkuus ja säteilyominaisuudet tulee arvioida.
7. Tarkista valmiin tuotteen sisällä oleva antenni.Lopullinen suorituskyky tulee tarkistaa integroinnin jälkeen, koska kotelo ja ympäröivät komponentit voivat muuttaa RF-käyttäytymistä.

Kuinka matkapuhelinantenni pitäisi asentaa?

Jopa hyvin suunniteltu matkapuhelinverkon antenni voi toimia huonommin, kun asennus on suoritettu huonosti. Asennusta tulee siksi käsitellä osana RF-suunnitteluprosessia eikä lopullisena kokoonpanotehtävänä.

Pidä antenni poissa tärkeimmistä esteen lähteistä

Vältä mahdollisuuksien mukaan sijoittamasta antennia suoraan suurten metalliosien tai tiiviisti pakatun elektroniikan viereen kokoonpanot. Metalli voi vaikuttaa virran jakautumiseen ja muuttaa antennin suunniteltuja säteilyominaisuuksia.

Ohjauskaapelin reititys

Koaksiaalikaapeli tulee reitittää huolellisesti ja suojata tarpeettomilta mekaanisilta rasituksilta. liikaa monimutkainen reititys, jyrkät mutkat, huonot liittimet tai sopimaton kaapelivalinta voivat lisätä radiotaajuutta menetys ja luotettavuus.

Harkitse lopullista koteloa

Antennin testaaminen valmiin tuotteen ulkopuolella on hyödyllistä alustavassa arvioinnissa, mutta se ei korvaa validointi varsinaisen kotelon sisällä. Muovin paksuus, metalliosat, piirilevyn mitat, akun sijainti, ja asennustarvikkeet voivat kaikki vaikuttaa lopputulokseen.

Vahvista ennen massatuotantoa

Prototyyppitestauksen avulla insinöörit voivat tunnistaa RF-ongelmat ennen laajamittaisen valmistuksen aloittamista. Tämä on erityisen tärkeä tuotteille, jotka toimivat useilla matkapuhelintaajuuksilla tai joiden on säilytettävä liitettävyys muuttuviin ympäristöihin.

Missä matkapuhelinverkon antenneja käytetään?

Matkapuhelinviestintä tarjoaa laitteille käytännöllisen tavan siirtää tietoa ilman kiinteää yhteyttä kiinteä verkko. Tämän seurauksena matkapuhelinverkon antenneja käytetään monilla teollisuudenaloilla.

Sama periaate koskee älykästä infrastruktuuria, ulkoilulaitteita, viestintäpäätteitä ja energiaa hallintalaitteet ja muut yhdistetyt järjestelmät, joissa luotettava langaton yhteys on välttämätöntä.

Miten Qianmu Communication tukee matkapuhelinantenniprojekteja?

Qianmun viestintäkeskittyy langattoman viestinnän antennien kehittämiseen ja valmistukseen, tarjoaa ratkaisuja matkapuhelin-, IoT-, paikannus-, reititin- ja muihin langattomiin sovelluksiin. Sen matkapuhelinantenni Portfolio kattaa erilaisia rakenteita ja asennusmenetelmiä erilaisiin laitesuunnitelmiin.

Asiakkaille, jotka kehittävät kytkettyjä laitteita, tärkein etu kokeneen antennin kanssa työskentelystä toimittaja on kyky ottaa huomioon RF-vaatimukset yhdessä mekaanisen integroinnin kanssa. Tuote voi vaatia a tietty taajuusalue, kompaktit mitat, tietty liitin, määritetty kaapelin pituus tai erikoistunut asennusrakenne. Näiden vaatimusten on toimittava yhdessä sen sijaan, että niitä arvioitaisiin itsenäisesti.

Räätälöintiasetukset

Prototyypistä tuotantoon

Käytännön antennin kehitysprosessi voi sisältää sovellusanalyysin, taajuuden arvioinnin, rakenteellisen suunnittelu, RF-optimointi, prototyyppien tuotanto, suorituskyvyn testaus ja massavalmistus. Tämä lähestymistapa auttaa tunnistaa mahdolliset integraatioongelmat ennen kuin tuotantomäärät kasvavat.

Qianmun viestintä tukee vakiotuotteita sekä räätälöityjä ja OEM-suuntautuneita vaatimuksia. Riippuen Projektissa asiakkaat voivat määrittää parametreja, kuten taajuuden, koon, liittimen, kaapelin, asennustavan, ja muut sovellukseen liittyvät vaatimukset.

Yrityksen tuotevalikoimaan kuuluvat ulkoiset antennikokoonpanot, sisäiset antenniratkaisut, magneettikanta suunnittelut, sulautetut tuotteet ja solukkoantennit, jotka on tarkoitettu erilaisiin viestintäsovelluksiin.

Mitä yleisiä virheitä tulisi välttää?

Monet langattoman yhteyden ongelmat eivät johdu viallisesta antennista, vaan antennin valinnasta tai integroinnista antennia ottamatta huomioon koko RF-järjestelmää.

1. Pelkän voiton perusteella valinta:Vahvistus on vain yksi parametri. Taajuuspeitto, tehokkuus, säteily myös kuviolla, yhteensovituksella, koolla ja asennusehdoilla on merkitystä.
2. Kotelon huomioimatta jättäminen:Antenni tulee arvioida todellisessa tuoteympäristössä.
3. Väärän taajuusalueen käyttäminen:Antenni, joka ei peitä tarvittavia kaistoja kunnolla ei voi tarjota luotettavaa suorituskykyä vain siksi, että modeemi tukee näitä taajuuksia.
4. Näkymä kaapelin katoamisesta:Pitkät tai sopimattomat RF-kaapelit voivat heikentää laitteen käytettävissä olevaa signaalia antennijärjestelmä.
5. Prototyyppitestauksen ohittaminen:Pienet suunnittelumuutokset voivat aiheuttaa merkittäviä RF-eroja, erityisesti kompakteissa tuotteissa.
6. Alueellisten vaatimusten määrittelemättä jättäminen:Kansainvälisille markkinoille tarkoitetut tuotteet saattavat tarvita erilaisia matkapuhelintaajuusyhdistelmiä.

Kuinka voit ylläpitää vakaata matkapuhelinantennin suorituskykyä?

Pitkiä aikoja käytettävien laitteiden antennin luotettavuus riippuu sekä RF-ominaisuuksista että mekaanisista ominaisuuksista eheys. Säännöllinen tarkastus voi auttaa tunnistamaan ongelmat ennen kuin niistä tulee viestintähäiriöitä.

• Tarkista ulkoiset antennit fyysisten vaurioiden varalta.
• Tarkista kiinnitysosat löystymisen tai liikkeen varalta.
• Tarkista liittimet korroosion, likaantumisen tai mekaanisten vaurioiden varalta.
• Tarkista, ettei paljaissa kaapeleissa ole hankausta, puristumia tai liiallista taipumista.
• Tarkista viestinnän suorituskyky suurten laitemuutosten jälkeen.
• Tutki toistuvia verkon pudotuksia sen sijaan, että olettaisi, että matkapuhelinverkko on aina vastuussa.
• Käytä asianmukaista ympäristönsuojelua ulko- ja teollisuusasennuksissa.

Kun tuotteessa on jatkuva yhteysongelma, vianetsinnän tulee ottaa huomioon koko signaali polku: verkon saatavuus, modeemin kokoonpano, RF-kaapeli, liitin, antenni, kotelo, virtalähde ja asennusympäristö.

Usein kysytyt kysymykset

Mihin matkapuhelinverkon antennia käytetään?

Matkapuhelinverkkoantenni mahdollistaa matkapuhelinverkkoa tukevien laitteiden lähettämisen ja vastaanottamisen langattomien signaalien kautta matkapuhelinverkot. Tyypillisiä sovelluksia ovat 4G LTE- ja 5G-reitittimet, IoT-päätteet, teollisuuslaitteet, etävalvontalaitteet, ajoneuvojärjestelmät ja viestintäyhdyskäytävät.

Voiko yksi antenni tukea useita matkapuhelinkaistaa?

Kyllä. Monikaistaiset antennit voidaan suunnitella toimimaan useilla taajuusalueilla. Tarkat tuetut bändit riippuvat antennin suunnittelusta ja kohdesovelluksen vaatimuksista.

Kuinka valitsen antennin 4G- tai 5G-laitteelle?

Aloita tunnistamalla tarvittavat taajuuskaistat ja harkitse sitten antennin tyyppiä, asennuspaikkaa, mitat, vahvistus, VSWR, impedanssi, liitin, kaapelin pituus, ympäristöolosuhteet ja laitteen kotelo. Lopullinen testaus tulee tehdä integroinnin jälkeen.

Tarjoaako suuremman vahvistuksen antenni aina paremman suorituskyvyn?

Ei. Suurempi vahvistus ei automaattisesti tarkoita parempaa suorituskykyä kaikissa sovelluksissa. Säteilykuvio, taajuuksien yhteensopivuus, asennuspaikka, tehokkuus, yhteensopivuus ja ympäröivä ympäristö voivat olla yhtä tärkeitä.

Voidaanko matkapuhelinantennia muokata?

Kyllä. Toimittajan ja projektin vaatimuksista riippuen räätälöinti voi sisältää taajuusalueen, antennin mitat, liitin, kaapelin pituus, asennustapa, rakenne ja RF-ominaisuudet.

Miksi matkapuhelimessani on heikko signaali, vaikka modeemi olisi hyvä?

Modeemi on vain yksi osa langatonta järjestelmää. Antennin sijoitus, RF-sovitus, kaapelin katoaminen, kotelo materiaalit, liittimen laatu, ympäröivät häiriöt ja verkkoolosuhteet voivat kaikki vaikuttaa lopulliseen signaaliin suorituskykyä.

Voiko Qianmu Communication tarjota näytteitä ennen massatuotantoa?

Qianmun viestintä tukee prototyyppien kehitystä ja teknistä todentamista ennen suurempia tuotantoohjelmia. Tämä voi auttaa asiakkaita arvioimaan antennin suunnitellussa laitteessa ennen sitoutumista massatuotantoon.

Millä teollisuudenaloilla käytetään yleisesti matkapuhelinantenneja?

Matkapuhelinantenneja käytetään laajalti teollisessa IoT:ssä, älykkäässä liikenteessä, kaluston hallinnassa, etävalvonnassa, langaton verkko, ajoneuvoviestintä, älykäs mittaus, teollisuusyhdyskäytävät ja muut yhdistetyt järjestelmät.

Mitä liittimiä voidaan käyttää matkapuhelinantennien kanssa?

Liittimen valinta riippuu tiedonsiirtomoduulista ja mekaanisesta rakenteesta. Yleiset RF-liitinvaihtoehdot sisältää SMA-, IPEX-, MMCX- ja muut sovellukseen sopivat kokoonpanot.

Johtopäätös

Matkapuhelinverkon antennilla on keskeinen rooli määritettäessä, kuinka tehokkaasti laitteet yhdistetään kommunikoi matkapuhelinverkon kanssa. Luotettava suorituskyky riippuu muustakin kuin antennin valitsemisesta a sopiva tuotteen nimi. Taajuuspeitto, impedanssin sovitus, vahvistus, tehokkuus, asennusasento, kaapeli kokoonpano, kotelon suunnittelu, ympäristöolosuhteet ja lopullisen laitteen testaus on otettava huomioon.

Valmistajille, jotka kehittävät teollisia IoT-tuotteita, reitittimiä, ajoneuvojärjestelmiä, etävalvontalaitteita, tietoliikennepäätteitä tai muita kytkettyjä laitteita, oikean antennin valinta suunnitteluprosessin varhaisessa vaiheessa voi vähentää integraatioriskejä ja parantaa pitkän aikavälin viestinnän vakautta.

Qianmun viestintätarjoaa matkapuhelinverkon antenniratkaisuja erilaisiin viestintään vaatimukset, mukaan lukien vakiotuotteet ja räätälöity antennien kehitys. Huomioi RF-suorituskyky, mekaaninen integrointi, liittimen valinta, kaapelikokoonpano ja sovellusvaatimukset, oikea antenni ratkaisua voidaan kehittää sekä prototyyppiprojekteihin että volyymituotantoon.
