FPC vs. PCB-antennit: tärkeimmät erot pienikokoisissa elektronisissa laitteissa

Antennivalinta kompaktille elektroniselle laitteelle edellyttää muutakin kuin käytettävissä olevaan tilaan sopivan komponentin löytämistä. Antennin on toimittava laitteen piirilevyasettelun, kotelon, toimintataajuuden ja ympäröivien komponenttien kanssa.

FPC-antennit ja PCB-antennit ovat kaksi vaihtoehtoa sulautetuille langattomille malleille. Molempia voidaan käyttää kompaktissa elektroniikassa, mutta ne eroavat toisistaan ​​rakenteeltaan, asennusvaatimuksiltaan ja valmistusprosessiin sopivalta.

IoT-laitteita, tabletteja, puettavaa elektroniikkaa ja langattomia päätteitä kehittäville insinööreille näiden erojen ymmärtäminen varhaisessa vaiheessa voi auttaa välttämään tarpeettomia suunnittelumuutoksia prototyyppien valmistuksen aikana.

Mikä on FPC-antenni?

FPC-antenni käyttää johtavaa kuviota joustavalla painetulla piirialustalla. Ohut rakenteen ansiosta se voidaan asentaa sopiviin kapeisiin tiloihin tai tiettyjä kaarevia pintoja pitkin elektroniikkakotelon sisällä.

Tästä voi olla hyötyä, kun pääpiirilevyssä ei ole tarpeeksi tilaa antennille tai kun laitteen kotelo vaatii toisenlaisen asennusasennon.

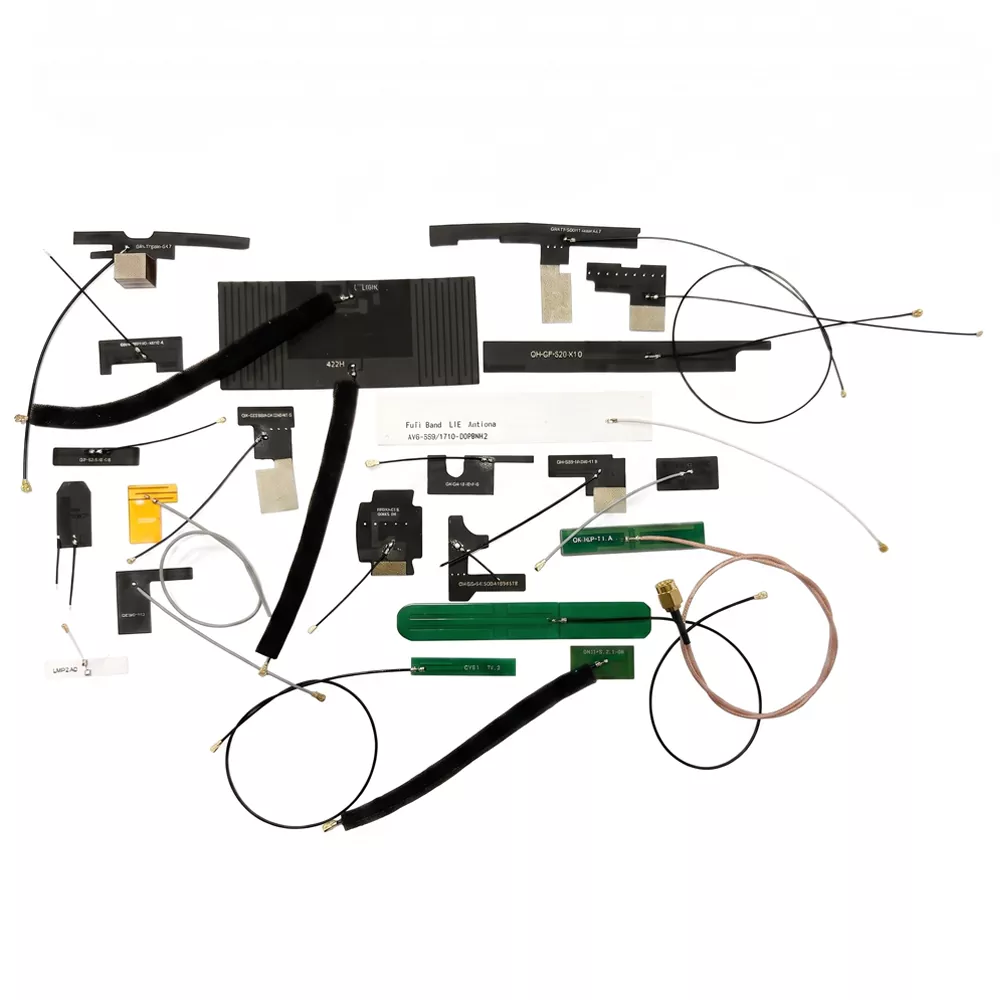

Tyypillisiä sovelluksia ovat puettava elektroniikka, kämmenpäätteet, kannettavat laitteet ja kompaktit IoT-laitteet. TheFPC-antennialueQianmu kattaa sisäänrakennetut antenniratkaisut erilaisiin langattomiin sovelluksiin, joiden tekniset tiedot valitaan laitevaatimusten mukaan.

Arvioidessaan FPC-antennia insinöörien tulee tarkistaa sen mitat, toimintataajuus, kaapeli- ja liitinvaihtoehdot, asennustapa ja etäisyys lähellä olevista metalliosista.

Mikä on PCB-antenni?

PCB-antenni muodostuu painetun piirilevyn johtavasta kuviosta. Suunnittelusta riippuen se voidaan integroida pääpiirilevyyn tai sijoittaa erilliselle piirilevylle.

Tämä lähestymistapa voi vähentää erillisen antennikomponentin tarvetta, kun piirilevyssä on riittävästi tilaa säteilevälle elementille ja sen vaadittavalle välykselle. Sitä harkitaan usein langattomille moduuleille, IoT-ohjaimille, älykodin laitteille ja muille tuotteille, joissa on suhteellisen vakaa levyasettelu.

PCB-antenni ei kuitenkaan ole automaattisesti halvempi tai tehokkaampi vaihtoehto. Sen tulokset riippuvat antennin geometriasta, maatasosta, levymateriaaleista, lähellä olevista komponenteista ja lopullisesta kotelosta.

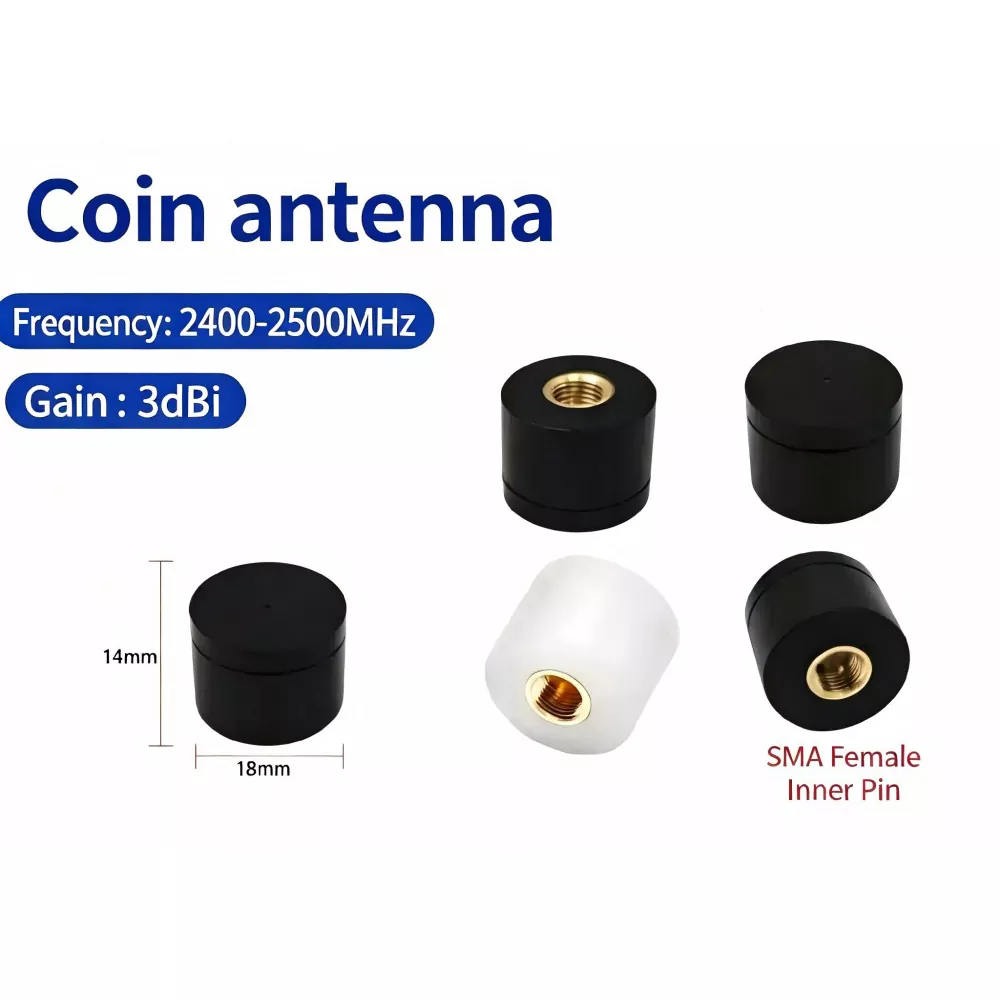

Qianmunsisäänrakennetut antenniratkaisutsisältää sekä FPC-pohjaisia ​​että PCB-integroituja lähestymistapoja eri laiterakenteille.

FPC-antenni vs. PCB-antenni: tärkeimmät erot

Käytännön ero on siinä, miten kukin antenni sopii tuotteeseen. FPC-antenni tarjoaa enemmän vapautta sijoittamisessa, kun taas PCB-antenni voi yksinkertaistaa integrointia, kun piirilevy on suunniteltu sen ympärille.

Kumpikaan tyyppi ei takaa parempaa langatonta suorituskykyä ilman testausta tarkoitetussa laitteessa.

1. Asennustila ja mekaaninen suunnittelu

Käytettävissä oleva tila on usein ensimmäinen arvioitava tekijä.

FPC-antenni voidaan sijoittaa kotelon seinää pitkin tai kapealle sisäiselle alueelle edellyttäen, että antennin taivutusrajat, asennusolosuhteet ja sähkövaatimukset noudatetaan. Tästä voi olla hyötyä laitteissa, joissa akku, näyttö ja emolevy vievät suurimman osan käytettävissä olevasta tilasta.

PCB-antenni tarvitsee sopivan alueen piirilevylle. Sen sijoittelussa on otettava huomioon säteilevä elementti, maataso ja etäisyys muista komponenteista.

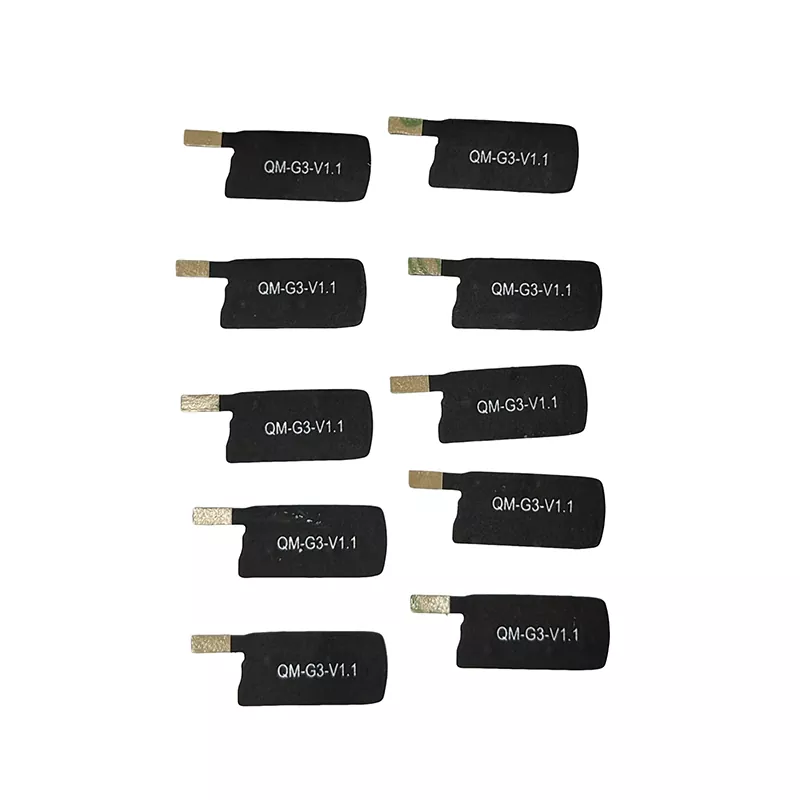

Esimerkiksi tabletissa, jossa on tiukasti pakattu sisäinen asettelu, voi olla hyötyä joustavan antennin arvioinnista, joka voidaan sijoittaa pois ruuhkaisilta alueilta. QianmunErittäin ohut FPC-tabletin antennion olennainen tuote, joka on tarkasteltava arvioitaessa tämäntyyppistä integraatiota.

Lopullisen valinnan tulee perustua koko mekaaniseen suunnitteluun eikä pelkästään antennin mittoihin.

2. RF-suorituskyky ja signaalin vakaus

Joustava antenni ei takaa automaattisesti vahvempaa vastaanottoa, eikä PCB-integroitu antenni välttämättä ole vakaampi.

Suorituskyky riippuu toimintataajuudesta, antennin geometriasta, impedanssisovituksesta, maadoitusreferenssistä, kotelon materiaaleista ja ympäröivistä komponenteista. Akut, metallikannattimet, näytöt ja kaapelit voivat kaikki vaikuttaa asennettuun antenniin.

Ennen antennin valintaa insinöörien tulee vahvistaa seuraavat parametrit:

• Toimintataajuus ja tarvittava kaistanleveys

• Impedanssi ja VSWR

• Vahvistus ja säteilykuvio

• Maataso ja antennivälys

• Liittimen ja syöttökaapelin vaatimukset

• Suorituskyky valmiissa kotelossa

Pienissä langattomissa laitteissa antennin testaaminen todellisessa asennusasennossa on erityisen tärkeää. Erillisestä antennista saadut tulokset eivät välttämättä edusta sen suorituskykyä sen jälkeen, kun antenni on koottu lopulliseen tuotteeseen.

3. Valmistuskustannukset ja kokoonpano

Kokonaiskustannukset riippuvat koko laitteen suunnittelusta, ei vain antennin hinnasta.

PCB-antenni voi vähentää erillisten komponenttien ja kokoonpanovaiheiden määrää, jos se sopii olemassa olevaan levyasetteluun. Jos suunnittelu kuitenkin vaatii muutoksia piirilevyn mittoihin, reititykseen tai komponenttien sijoitteluun, nämä muutokset voivat lisätä kehitystyötä.

FPC-antenni on erillinen komponentti ja saattaa vaatia lisäkiinnitysmateriaaleja, kaapelin tai liittimen. Se voi kuitenkin olla käytännöllisempää, kun sillä vältetään merkittävä piirilevyn tai kotelon uudelleensuunnittelu.

Vertaa OEM-projektien kustannuksia:

• Antennin valmistus

• Piirilevyn ja kotelon muutokset

• Kaapelit, liittimet ja asennustarvikkeet

• Kokoaminen ja tarkastus

• Prototyyppitestaus ja RF-viritys

• Tuotantomäärä ja odotettu kysyntä

Tarjousten pyytäminen samojen teknisten vaatimusten perusteella tarjoaa hyödyllisemmän vertailun kuin näiden kahden teknologian arvioiminen niiden peruskomponenttihintojen perusteella.

4. Mikä antenni sopii sovellukseesi?

Sopiva suunnittelu riippuu laitteen fyysisestä rakenteesta ja langattoman verkon vaatimuksista.

Puettavat ja kannettavat laitteet:FPC-antenni voi olla arvioimisen arvoinen, kun kotelo on kaareva tai sisäinen asettelu jättää rajoitetusti tilaa jäykälle antennirakenteelle.

Älykäs koti ja IoT-tuotteet:Molemmat vaihtoehdot voivat olla sopivia. Päätös riippuu langattomasta standardista, levyn asettelusta, kotelosta ja kokoonpanoprosessista.

Teollisuuden langattomat laitteet:Piirilevyantenni voi toimia hyvin, kun levyasettelu on kiinteä ja tilaa on riittävästi. FPC-antennista voi olla hyötyä, kun asennustila on rajoitettu.

Tabletti- ja kämmenpäätteet:Joustava antenni voi tarjota lisää paikannusvaihtoehtoja, etenkin kun sisäinen rakenne on täynnä. Lopullinen valinta vaatii edelleen RF-validoinnin.

Qianmuntuotevalikoimasisältää sisäiset ja ulkoiset antenniluokat erilaisille langattomille sovelluksille. Käytettävissä olevien tuoterakenteiden tarkasteleminen laitepiirustusten ohella voi auttaa rajaamaan sopivia vaihtoehtoja.

5. Mitä tietoja mukautettua antennia varten tarvitaan?

Ennen tarjouksen tai prototyypin pyytämistä valmistele aiotun hakemuksen keskeiset tiedot:

1. Taajuuskaista:Määritä tarvittavat toimintataajuudet ja langattomat standardit.

2. Saatavilla olevat mitat:Ilmoita antennin enimmäiskoko ja käytettävissä oleva asennusalue.

3. Laitteen rakenne:Jaa piirilevypiirustukset, kotelon mitat ja lähellä olevien metalliosien tai akkujen sijainnit.

4. RF-vaatimukset:Tunnista tavoiteimpedanssi, kaistanleveys, VSWR, vahvistus ja muut sovellettavat suorituskykykriteerit.

5. Yhteystapa:Varmista, tarvitseeko malli suoran PCB-liitännän, koaksiaalikaapelin, IPEX-liittimen tai muun liitännän.

6. Testausvaatimukset:Määritä tarvittavat RF-mittaukset tai tuotetason validointi.

7. Tuotantosuunnitelma:Anna prototyypin määrä, odotettu tilausmäärä ja kehitysaikataulu.

Nämä tiedot auttavat määrittämään, onko FPC-antenni, PCB-antenni tai jokin muu sisäänrakennettu antennirakenne sopiva projektiin.

Usein kysytyt kysymykset

Onko FPC-antenni parempi kuin PCB-antenni?

Ei kaikissa sovelluksissa. FPC-antennit tarjoavat suuremman joustavuuden fyysisessä sijoittelussa, kun taas PCB-antennit voivat yksinkertaistaa integrointia, kun levyasettelu tarjoaa riittävästi tilaa. Oikea valinta riippuu laitteen rakenteesta ja RF-vaatimuksista.

Voivatko FPC- ja PCB-antennit tukea Wi-Fiä ja Bluetoothia?

Kyllä. Molemmat voidaan suunnitella Wi-Fi- ja Bluetooth-sovelluksiin, mukaan lukien 2,4 GHz:n tuotteet. Yhteensopivuus riippuu antennin suunnittelusta, kaistanleveydestä, sovituksesta ja asennusolosuhteista.

Onko PCB-antenni aina halvempi?

Ei. PCB-antenni voi vähentää erillisten komponenttien määrää ja kokoonpanotyötä, mutta piirilevyjen uudelleensuunnittelu voi lisätä kehityskustannuksia. FPC-antenni voi olla taloudellisempi, kun sillä vältetään suuret muutokset emolevyyn tai koteloon.

Mikä vaikuttaa sisäänrakennetun antennin suorituskykyyn?

Toimintataajuus, antennin geometria, maataso, impedanssisovitus, kotelomateriaalit ja lähellä olevat komponentit voivat kaikki vaikuttaa suorituskykyyn. Testaus valmiissa laitteessa on välttämätöntä.

Voiko Qianmu tarjota mukautetun FPC-antennin?

Qianmun FPC-antennisivulla kuvataan käytettävissä olevat mukautusvaihtoehdot, mukaan lukien mitat, taajuus, liittimet, kaapelit ja asennustavat. Lopulliset tekniset tiedot tulee vahvistaa projektin RF- ja mekaanisten vaatimusten mukaisesti.

Valinta FPC- ja PCB-antennien välillä

Päätös FPC-antennin ja PCB-antennin välillä tulee aloittaa laitteen asettelusta, toimintataajuudesta ja vaaditusta langattomasta suorituskyvystä. Asennuksen joustavuus, kokoonpanovaiheet ja kokonaiskehityskustannukset tulee sitten arvioida yhdessä.

Pienikokoisissa elektroniikkatuotteissa antennin asennon varhainen vahvistaminen ja suunnittelun testaaminen sille tarkoitetussa kotelossa voi vähentää vältettäviä muutoksia myöhemmin kehitysvaiheessa.

Sopivan vaihtoehdon arvioimiseksi käy läpi Qianmun FPC-antenniratkaisut ja muut sisäänrakennetut antennivaihtoehdot laitevaatimusten ohella.
