Miksi joustava kuulokeantenni on välttämätön seuraavan sukupolven langattomille äänilaitteille

Kun langattomat kuulokkeet pienentyvät, älykkäämmiksi ja monipuolisemmiksi, antennisuunnittelulla on yhä tärkeämpi rooli luotettavan langattoman viestinnän ylläpitämisessä.QianmukehittääJoustava kuulokeantenniTWS-nappikuulokkeille, langattomille kuulokkeille, luujohtolaitteille ja muille kompakteille Bluetooth-äänituotteille, jotka tarjoavat joustavia, erittäin ohuita ja mukautettavia RF-ratkaisuja ahtaisiin sovelluksiin.

Luotettava antenni on välttämätön vakaalle Bluetooth-yhteydelle, varsinkin kun langattomien kuulokkeiden on toimittava erittäin pienissä ja epäsäännöllisissä sisätiloissa. AJoustava kuulokeantennikäyttää joustavaa PI- tai LCP-substraattia, jossa on tarkka johtava säteilykuvio, mikä mahdollistaa antennin mukautuvuuden kaareviin pintoihin säilyttäen samalla luotettavan RF-suorituskyvyn.

Sisällysluettelo

• Miksi antennisuunnittelu on niin tärkeää nykyaikaisissa kuulokkeissa?
• Mikä on joustava kuulokeantenni?
• Kuinka joustava kuulokeantenni toimii?
• Mitkä ovat joustavan kuulokeantennin tärkeimmät edut?
• Missä joustavia kuulokeantenneja voidaan käyttää?
• Mitä teknisiä tietoja ostajien tulee ottaa huomioon?
• Miten se on verrattuna perinteisiin antenneihin?
• Kuinka valmistajien tulisi valita oikea antenni?
• Miksi valmistuksella ja RF-testauksella on merkitystä?
• Usein kysytyt kysymykset
• Johtopäätös

Miksi antennisuunnittelu on niin tärkeää nykyaikaisissa kuulokkeissa?

Langattomat kuulokkeet käyttävät radiotaajuista tiedonsiirtoa ääni- ja ohjaustietojen vaihtamiseksi älypuhelimien, tablettien, tietokoneiden ja muiden Bluetooth-laitteiden kanssa. Vaikka antenni vie vain vähän fyysistä tilaa, sen suunnittelulla voi olla suuri vaikutus langattomaan suorituskykyyn.

Nykyaikaisten TWS-kuulokkeiden sisäinen ympäristö on erityisen haastava. Akut, kaiuttimet, mikrofonit, latauskomponentit, prosessorit, suojarakenteet ja mekaaniset komponentit kilpailevat rajallisesta tilasta. Samaan aikaan antenni toimii lähellä ihmiskehoa, mikä voi vaikuttaa RF-etenemiseen ja signaalin ominaisuuksiin.

Perinteiset antenniratkaisut voivat vaatia erillisen piirilevytilan tai suhteellisen suuren asennusalueen. Joustava antenni antaa insinööreille enemmän vapautta sijoittaa säteilyelementti kaarevia sisäpintoja, akkulokeroita, varsia tai muita käytettävissä olevia alueita pitkin.

Kompakteja Bluetooth-tuotteita kehittävien valmistajien antennin valintaa tulisi siksi harkita varhaisessa mekaanisessa ja RF-suunnitteluvaiheessa sen sijaan, että sitä käsiteltäisiin lopullisena kokoonpanokomponenttina.

Mikä on joustava kuulokeantenni?

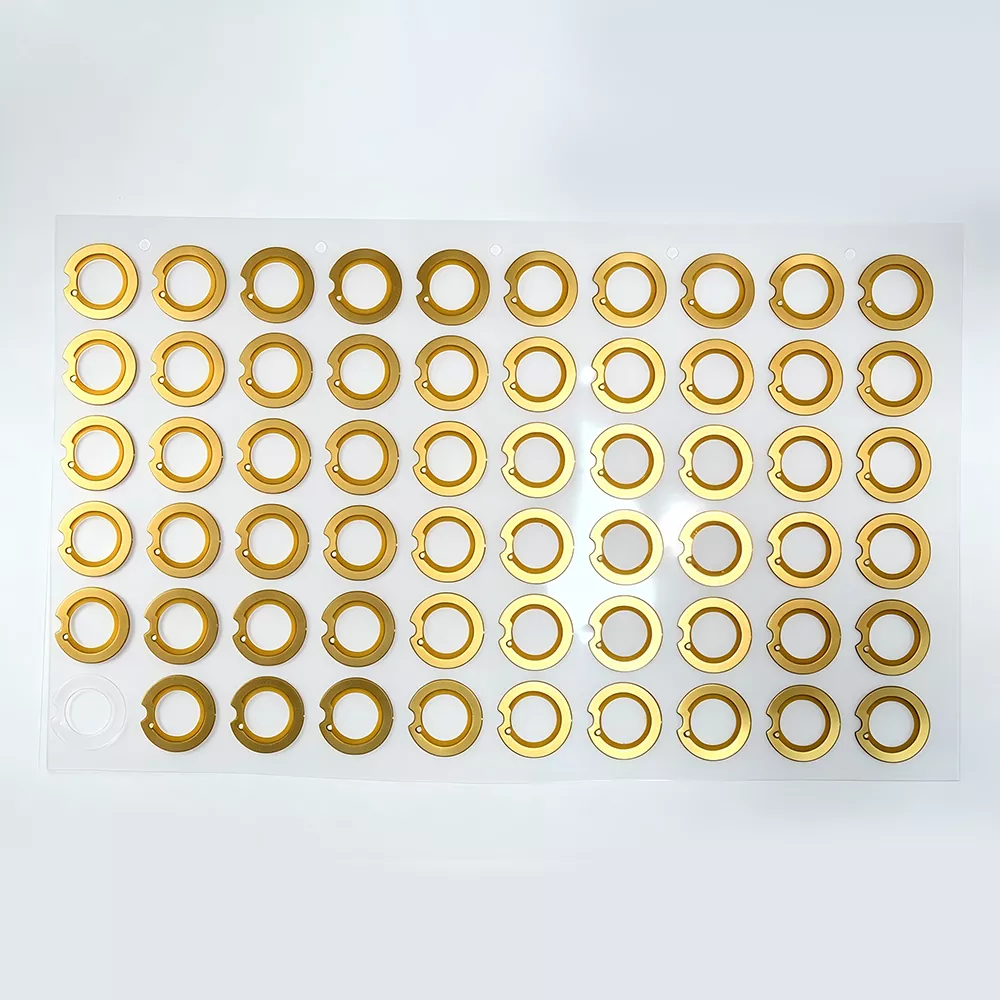

A Joustava kuulokeantennion miniatyyri RF-antenni, joka on suunniteltu pienikokoisille langattomille audiolaitteille. Se käyttää yleensä joustavaa PI- tai LCP-substraattia, jonka johtava säteilykuvio on muodostettu tarkkuusvalmistus- ja syövytysprosesseilla.

Toisin kuin jäykät PCB-antennit, joustava rakenne voi taipua ja mukautua kaareviin tai epäsäännöllisiin pintoihin. Tämä tekee siitä erityisen sopivan tuotteille, joissa käytettävissä oleva antennipesä on kapea, kaareva tai vaikea sovittaa tavanomaisten jäykkien komponenttien kanssa.

Joustavat kuulokeantennit on yleisesti suunniteltu 2,4 GHz Bluetooth ISM -kaistalle ja ne tukevat nykyaikaisia ​​Bluetooth-sovelluksia. Projektista riippuen valmistajat voivat mukauttaa antennin mitat, alustan, johdon pituuden, liitinkokoonpanon ja asennustavan vastaamaan tuotteen arkkitehtuuria.

Tämä suunnittelun joustavuus tekee FPC-pohjaisista antenneista erityisen houkuttelevia TWS-nappikuulokkeille, langattomille kuulokkeille, luujohteisille kuulokkeille, niskanauhalaitteille ja muille pienikokoisille langattomille tuotteille.

Kuinka joustava kuulokeantenni toimii?

Joustavan kuulokeantennin toimintaperiaate perustuu sähköisten RF-signaalien muuntamiseen sähkömagneettisiksi aalloksi ja sähkömagneettisen energian vastaanottamiseen ympäröivästä ympäristöstä.

1. Bluetooth-piirisarja tuottaa korkeataajuisen sähköisen signaalin.
2. RF-signaali kulkee siirtotien kautta antennia kohti.
3. Johtava säteilykuvio muuntaa sähköisen signaalin sähkömagneettiseksi energiaksi.
4. Antenni säteilee signaalia ympäröivään ympäristöön.
5. Vastaanoton aikana antenni kaappaa pariksi liitetyn Bluetooth-laitteen lähettämät sähkömagneettiset signaalit.
6. Vastaanotettu RF-energia muunnetaan sähköiseksi signaaliksi ja siirretään Bluetooth-viestintämoduuliin.

Koska kuulokkeita ja nappikuulokkeita käytetään lähellä ihmiskehoa, antennin sovitus, maadoitus ja sijoittelu ovat erityisen tärkeitä. Ihmiskeho, akku, metalliosat ja kotelomateriaalit voivat kaikki vaikuttaa antennin impedanssiin ja säteilyominaisuuksiin.

Siksi oikea RF-viritys on välttämätöntä. Hyvin suunniteltu antenni tulisi arvioida todellisen tuotteen kotelon sisällä sen sijaan, että sitä testattaisiin vain eristettynä komponenttina. Tämä auttaa insinöörejä tunnistamaan viritysvaikutuksia ja optimoimaan lopullisen langattoman suorituskyvyn.

Mitkä ovat joustavan kuulokeantennin tärkeimmät edut?

Erittäin ohut rakenne

Tila on yksi suurimmista haasteista TWS-kuulokkeiden kehittämisessä. Joustavan FPC-antennirakenteen ansiosta valmistajat voivat integroida RF-komponentin ahtaisiin tiloihin kuluttamatta liikaa mekaanista tilavuutta.

Konfiguraatiosta riippuen joustavaa antennin paksuutta voi olla saatavana noin 0,12–0,30 mm, ja yleisiä vaihtoehtoja ovat 0,15 mm, 0,20 mm ja 0,25 mm. Tämä auttaa tuotesuunnittelijoita optimoimaan arvokasta sisätilaa.

Erinomainen joustavuus

Joustavan alustan ansiosta antenni voi seurata kaarevia ja epäsäännöllisiä sisäpintoja. Tämä on erityisen hyödyllistä, kun tavanomainen jäykkä antenni ei sovi käytettävissä olevaan rakenteeseen.

Tuotteissa, jotka ovat alttiina toistuville taivutuksille tai mekaanisille liikkeille, taivutuskestävyys on toinen tärkeä näkökohta. Oikea alustan valinta ja liimasuunnittelu voivat parantaa mekaanista luotettavuutta pitkäaikaisessa käytössä.

Vakaa Bluetooth RF -suorituskyky

Antennin suorituskyky riippuu muustakin kuin itse säteilyelementistä. Syöttöpisteen suunnittelu, maadoitus, impedanssisovitus, asennusasento ja lähellä olevat komponentit voivat kaikki vaikuttaa RF-ominaisuuksiin.

Tästä syystä ammattimaisen antennitoimittajan tulisi pystyä tarjoamaan RF-suunnittelutukea ja virityssuosituksia sen sijaan, että se toimittaisi vain vakioantennin.

Helppo kokoonpano

Joustavat antennit voidaan varustaa lämmönkestävällä tarrataustalla, jolloin ne voidaan kiinnittää suoraan tarkoitettuun sisäpintaan. Tämä voi vähentää mekaanisten lisäkiinnitysrakenteiden tarvetta ja yksinkertaistaa kokoamista.

Korkea räätälöintikyky

Erilaiset kuulokekotelot vaativat erilaisen antennin geometrian. Räätälöity ratkaisu voi sisältää muunnelmia seuraavista:

• Antenni ääriviivat ja mitat
• Toimintataajuus
• Johdon pituus
• Liittimen ja liittimen tyyppi
• PI- tai LCP-substraatti
• Asennuspaikka
• Taivutussäde
• Tuotteen kotelorakenne

Missä joustavia kuulokeantenneja voidaan käyttää?

Vaikka tekniikka liittyy vahvasti TWS-nappikuulokkeisiin, joustavat antennit voivat tukea paljon laajempaa valikoimaa kompakteja langattomia äänituotteita.

Mitä teknisiä tietoja ostajien tulee ottaa huomioon?

Kun ostat joustavan antennin kiinalaiselta valmistajalta tai toimittajalta, ostajien tulee arvioida sekä sähköiset että mekaaniset tiedot. Antenni, joka sopii käytettävissä olevaan tilaan, saattaa silti vaatia RF-viritystä sen jälkeen, kun se on asennettu valmiin tuotteen sisään.

Näitä arvoja tulee käsitellä viitetietoina. Lopullinen suorituskyky riippuu antennin suunnittelusta, piirilevyn sijoittelusta, maadoitusrakenteesta, kotelon materiaalista, asennuspaikasta ja yleisestä RF-arkkitehtuurista.

Miten se on verrattuna perinteisiin antenneihin?

Valmistajilla on yleensä useita antennitekniikoita harkittavaksi, mukaan lukien jousiantennit, jäykät PCB-antennit ja joustavat FPC-antennit. Sopivin vaihtoehto riippuu tuotearkkitehtuurista, käytettävissä olevasta tilasta, kustannustavoitteesta, RF-vaatimuksista ja odotetusta tuotantomäärästä.

Joustava FPC-rakenne voi tarjota merkittävän mekaanisen integroinnin edun kuulokkeille, joissa on epäsäännöllinen kotelorakenne tai erittäin rajoitettu sisätila. Sen avulla antennisuunnittelijat voivat kiertää olemassa olevia komponentteja sen sijaan, että koko tuoterakenne vaatisi jäykkää antennia.

Kuinka valmistajien tulisi valita oikea antenni?

Kuulokkeiden antennin valitseminen tulee aloittaa valmiista tuotteesta eikä yleisestä antenniluettelosta. Seuraavat tekijät voivat auttaa valmistajia tekemään luotettavamman päätöksen.

1. Mittaa käytettävissä oleva tila.Anna tarkat tiedot antennin pituudesta, leveydestä, korkeudesta, kaarevista ja ympäröivistä osista.
2. Määritä RF-vaatimukset.Vahvista Bluetooth-taajuusalue, odotettu tiedonsiirtoetäisyys, impedanssivaatimukset ja antennin sijainti.
3. Harkitse asunnon materiaaleja.Muovi, metalli, akut, suojaosat ja muut johtavat rakenteet voivat vaikuttaa RF-suorituskykyyn.
4. Arvioi mekaaniset vaatimukset.Tärinälle, liikkeelle tai toistuvalle taivutukselle altistuvat tuotteet vaativat asianmukaista joustavuutta ja kiinnityskykyä.
5. Pyydä prototyyppinäytteitä.Varsinaisen kotelon sisällä olevan antennin testaus antaa merkityksellisempiä tuloksia kuin antennin arvioiminen itsenäisesti.
6. Tarkista tuotantokapasiteetti.Arvioi massatuotantoprojekteissa laadun yhdenmukaisuus, RF-testaus, räätälöinti, dokumentointi ja toimituskyky.

Tarkkojen 2D- tai 3D-tuotepiirustusten tarjoaminen kehitysvaiheessa antaa antennin valmistajalle mahdollisuuden optimoida suunnittelua tehokkaammin. Prototyyppien validointi voi sitten auttaa vähentämään RF-ongelmien havaitsemisen riskiä työkalujen ja massatuotannon alkamisen jälkeen.

Miksi valmistuksella ja RF-testauksella on merkitystä?

Antenni suorituskyky riippuu suuresti valmistuksen johdonmukaisuudesta. Pienet vaihtelut mitoissa, johtavissa kuvioissa, liittimen sijainnissa, liiman sijoittelussa tai alustan ominaisuuksissa voivat vaikuttaa lopulliseen RF-tulokseen.

Siksi kokeneen antennin valmistajan tulisi tarjota muutakin kuin fyysinen komponentti. RF-tekniikka, näytekehitys, impedanssin sovitus, viritys, tuotannon tarkastus ja tekninen dokumentointi voivat kaikki edistää ennakoitavampaa tuotekehitysprosessia.

Ammattimainen RF-testaus voi sisältää suorituskyvyn todentamisen kaiuttomassa kammiossa, ympäristötestausta, lämpötilan jaksotusta, mekaanisia taivutustestejä ja muita laadunvalvontamenettelyjä sovellusvaatimusten mukaisesti.

Kansainvälisissä hankinnoissa dokumentointi ja laadunvarmistus ovat myös tärkeitä. Hankkeesta riippuen ostajat saattavat tarvita materiaalien vaatimustenmukaisuusasiakirjoja, tarkastusraportteja, pakkaustietoja, kaupallisia asiakirjoja ja muuta vientiin liittyvää tukea.

Usein kysytyt kysymykset

Q1: Mikä on joustava kuulokeantenni?

Joustava kuulokeantenni on ohut, taivutettava RF-antenni, joka on suunniteltu pienikokoisille langattomille äänituotteille, kuten TWS-kuulokkeille, Bluetooth-kuulokkeille, luujohteisille kuulokkeille ja langattomille kuulokkeille. Joustavan alustan ansiosta se mukautuu kaareviin sisäpintoihin.

Q2: Voiko joustava kuulokeantenni tukea Bluetooth 5.3:a?

Kyllä. Oikein suunniteltua 2,4 GHz:n antennia voidaan käyttää Bluetooth 5.3 -sovellusten kanssa, kun RF-asettelu, impedanssisovitus, maadoitus ja asennusolosuhteet on toteutettu oikein.

Q3: Voidaanko antennin mittoja mukauttaa?

Kyllä. Joustavat antennit voidaan räätälöidä tuotteen sisäisen tilan ja mekaanisen rakenteen mukaan. Parametreja, kuten pituus, leveys, muoto, paksuus, johdon pituus, liitinkokoonpano ja asennustapa, voidaan säätää projektin vaatimusten mukaan.

Q4: Mitä substraattimateriaaleja on yleisesti saatavilla?

PI ja LCP ovat yleisesti käytettyjä joustavia antennisubstraattimateriaaleja. Sopiva materiaali riippuu vaadituista RF-ominaisuuksista, mekaanisesta joustavuudesta, lämpötilaolosuhteista, luotettavuusvaatimuksista ja tavoitetuotantokustannuksista.

Kysymys 5: Voiko joustava antenni käyttää tarttuvaa taustaa?

Kyllä. Liimallinen tausta voi yksinkertaistaa asennusta sallimalla antennin kiinnittämisen suoraan aiottuun sisäpintaan. Liimatyyppi tulee valita käyttölämpötilan, kotelomateriaalin, kokoonpanoprosessin ja odotettavissa olevien käyttöolosuhteiden mukaan.

Q6: Mitä tietoja ostajien tulee antaa, kun he pyytävät mukautettua antennia?

Ostajien tulisi ihanteellisesti toimittaa tuotepiirustukset, käytettävissä oleva antennitila, PCB-asettelutiedot, tavoitetaajuuskaista, liitinvaatimukset, kotelon materiaali, asennuspaikka, mekaaniset vaatimukset ja odotettu sovellusympäristö. Nämä tiedot auttavat valmistajaa kehittämään sopivamman antenniratkaisun.

K7: Miksi antennin suorituskykyä tulisi testata lopputuotteen sisällä?

Antenni ei toimi itsenäisesti. Akut, piirilevyt, metalliosat, muovikotelot, maadoitusrakenteet ja ihmiskeho voivat kaikki vaikuttaa RF-suorituskykyyn. Antennin testaaminen lopullisen kotelon sisällä antaa siksi realistisemman arvion yhteyden vakaudesta ja langattoman yleisen suorituskyvystä.

Johtopäätös

Pienten ja älykkäämpien langattomien äänituotteiden kasvava kysyntä luo yhä monimutkaisempia antennien integrointihaasteita. AJoustava kuulokeantennitarjoaa tehokkaan ratkaisun yhdistämällä kompaktit mitat, mekaanisen joustavuuden, mukautettavan geometrian ja luotettavan Bluetooth RF -suorituskyvyn. TWS-kuulokkeille, luuta johtaville kuulokkeille, niskanauhalaitteille ja muille pienikokoisille langattomille tuotteille joustava antennitekniikka voi tarjota enemmän suunnitteluvapautta ja auttaa valmistajia selviytymään ruuhkaisista sisärakenteista.

Yrityksille, jotka hankkivat räätälöityjä antenniratkaisuja, yhteistyö kokeneen valmistajan kanssa voi yksinkertaistaa prototyyppien kehitystä, RF-viritystä, testausta ja massatuotantoa. Jos olet kehittämässä uusia langattomia kuulokkeita, TWS-nappikuulokkeita tai Bluetooth-äänituotetta ja tarvitset antennin, joka vastaa erityisiä mekaanisia ja RF-vaatimuksia,ota meihin yhteyttäkeskustellaksesi piirustuksistasi, teknisistä eritelmistäsi, räätälöintivaatimuksistasi, näytteistäsi ja tuotantosuunnitelmistasi Qianmun antennisuunnittelutiimin kanssa.
