Joustavat kuulokeantennit ovat miniatyyriä RF-lähetin-vastaanotinkomponentteja, jotka käyttävät pohjana joustavia PI/LCP-substraatteja, joissa on syövyttämällä muodostettuja johtavia säteilykuvioita. Ne on suunniteltu erityisesti TWS Bluetooth -nappikuulokkeille, over-ear langattomille kuulokkeille ja luuta johtaville kuulokkeille, joissa on kompaktit sisäiset ontelot. Toisin kuin jäykät PCB- tai jousiantennit, joustavat kuulokeantennit tarjoavat erinomaisen taivutettavuuden ja erittäin ohuet profiilit, minkä ansiosta ne mukautuvat kuulokekoteloiden sisäseiniin, akun sivuihin ja epäsäännöllisen muotoisiin korvavarsiin. Tämä ratkaisee tehokkaasti haasteita, kuten rajallisen ontelotilan ja metallirakenteiden aiheuttaman signaalin tukkeutumisen.

Shenzhen Qianmu Communication Technology Co., Ltd. Shenzhenissä toimivana antennivalmistajana luottaa omaan RF-laboratorioonsa kehittääkseen jatkuvasti kuulokkeiden antennisuunnitteluratkaisuja ja toimii luotettavana toimittajana useille kuulokemerkeille.

Toimintaperiaate

Ne ovat pohjimmiltaan pieniä tasomaisia ​​RF-säteilykomponentteja. Korkeataajuiset sähköiset signaalit langattomasta audiomoduulista välittyvät antennin säteilypiiriin, joka muuntaa ne sähkömagneettisiksi aalloksi sähkömagneettisen induktion avulla. Samanaikaisesti antenni vangitsee ulkoiset Bluetooth-sähkömagneettiset aallot ja muuntaa ne takaisin sähköisiksi signaaleiksi lähetettäväksi pääohjauspiirille, mikä mahdollistaa kaksisuuntaisen äänidatan siirron älypuhelimien ja kuulokkeiden välillä. Suorituskyvyn optimoimiseksi kuulokkeiden käyttöskenaarioissa olemme parantaneet antennin syöttöpistettä ja maadoitussovitusta vähentääksemme ihmispään aiheuttamaa signaalin absorptiohäviötä. Tosimaailman testitapaus: Samojen TWS-kuulokkeiden vakiojousiantennin korvaaminen joustavalla Qianmu-kuulokeantennillamme lisäsi vakaan liitäntäetäisyyden seinän läpi 3,2 metristä 6,1 metriin, mikä pienensi katkeamisen todennäköisyyttä 72 % (testitiedot kerättiin kaiuttomassa kammiossa, jossa on todellista ihmisen kulumista; testiraportit saatavilla pyynnöstä).

Luettelo yhteensopivista laitteista

Tämä joustava kuulokeantenni on laajalti yhteensopiva useiden langattomien ääniliittimien kanssa:

1. TWS True Wireless Bluetooth -nappikuulokkeet (in-ear, Semi-in-ear)

2. Takana avoimet korvaan ripustettavat Bluetooth-kuulokkeet, ilmaa johtavat kuulokkeet

3. Langattomat luuhun johtavat kuulokkeet, niskanauhat Bluetooth-kuulokkeet

4. Lisääänen vastaanottokuulokkeet, langattomat kuulolaitetyyliset kuulokkeet

5. Kompaktit kannettavat langattomat kuulokkeet, joissa on sisäänrakennettu muokkausratkaisu

Tärkeimmät myyntipisteet

1. Erittäin ohut ja joustava, suunniteltu sopimaan nappikuulokkeiden äärimmäiseen pinoon

Saatavana 0,12–0,3 mm:n paksuisina, minimitaivutussäteellä ≤1,5 ​​mm, se tukee kymmeniä tuhansia joustojaksoja ilman kuparin halkeilua tai delaminaatiota. Se voidaan kiinnittää kuulokkeiden varsiin, akun sivuihin tai koteloiden kaareviin sisäseiniin, mikä eliminoi tasaisten piirilevyalueiden tarpeen ja auttaa rakennesuunnittelijoita pienentämään kuulokkeiden kokoa.

Todellinen kuva: Antennin monikulmataivutustesti reaaliajassa

2. Vakaa RF-suorituskyky vähentää yhteyden katkeamista ja viivettä

Qianmu Communications RF -tiimi suoritti impedanssisovitussimuloinnin ennen aikataulua, jolloin kuulokeantenni VSWR ≤ 1,8 ja signaalin säteilytehokkuus korkea. Tämä vähentää tehokkaasti signaalin vaimennusta, joka aiheutuu pään tukkeutumisesta kulumisen aikana ja vähentää äänen pätkimistä juoksu- ja työmatkatilanteissa.

3. Varustettu korkean lämpötilan tarttuvalla alustalla helppoa automatisoitua kokoonpanoa varten

Antennin takana on korkeita lämpötiloja kestävä kaksipuolinen liima, joka mahdollistaa nopean ja turvallisen kiinnityksen yksinkertaisesti irrottamalla suojakalvo – ei tarvita klipsiä tai ruuveja. Tämä malli on ihanteellinen nopeaan kokoonpanoon tehtaan tuotantolinjoilla, mikä vähentää työaikaa asennuksen aikana.

4. Korkea räätälöinti (tehtaan suoran toimituksen etu)

Kiinalaisena kuulokeantennin valmistajana tuemme taajuuskaistan virityksen (pääasiassa 2,4 GHz Bluetooth, laajennettavissa), johdon pituuden, liitintyypin (U.FL, tinatut koskettimet) ja substraattimateriaalin (PI economy-luokan / LCP high-end) mukauttamista. Tarjoamme näytetuotantoa pienille erille ja luotettavat toimitusajat suurille tilauksille.

5. Tiukka laadunvalvonta, korkea johdonmukaisuus

Jokainen kuuloke-antenni-erä käy läpi näytteenoton ja testauksen RF-kaiuttomassa kammiossa sekä korkean matalan lämpötilan kierto- ja taivutustestit, mikä eliminoi erän suorituskyvyn vaihtelut ja tekee niistä sopivia merkkikuulokkeiden pitkäaikaiseen massatuotantoon.

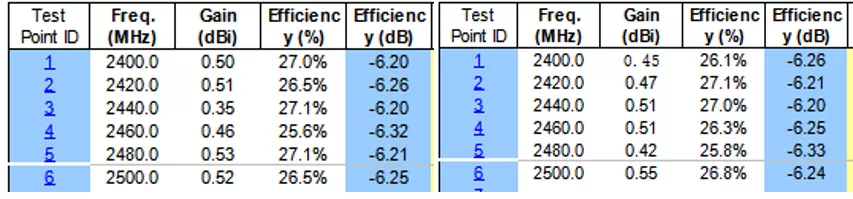

Tekniset tiedot

Joustava kuulokeantenni vs. alan yleiset antenniratkaisut

Monet kuulokkeiden valmistajat kamppailevat valitessaan antenneja, repeytyvät jousiantennien, jäykkien PCB-antennien ja keraamisten antennien välillä. Perustuen todelliseen testaukseen tuhansissa kuulokeprojekteissa, olemme koonneet selkeän ja intuitiivisen vertailun:

Jos kuulokkeissasi on rajallinen sisätila, epäsäännölliset kotelomuodot tai ne vaativat suurta yhtenäisyyttä massatuotannossa, joustava kuulokeantenni on optimaalinen ratkaisu. Alkuperäisenä Shenzhenissä toimivana valmistajana Qianmu Communications voi nopeasti optimoida antennin suunnittelun prototyyppisi mukaan.

Kaiuttoman RF-kammion testauslaitteet

Kuinka valita oikea joustava kuulokeantenni

Monet kuulokkeiden hankintainsinöörit tekevät usein virheitä valitessaan malleja. Vuosien toimittajapalvelukokemuksen perusteella tässä on neljä keskeistä valintakriteeriä:

1. Priorisoi kuulokkeiden käytettävissä olevan sisäisen tilan varmistaminen ja toimita 3D-piirustukset onkalon pituudesta, leveydestä, korkeudesta ja rakenteesta. Arvioimme antennin suurimmat mitat ja sallitut taivutusalueet. Älä osta suoraan tavallisia valmiita antenneja, koska se todennäköisesti heikentää signaalin suorituskykyä.

2. Määrittele selkeästi ympäristönkäyttötavoitteet. Valitse urheilu- ja ulkokäyttöön tarkoitettuihin kuulokkeisiin kohdistetuille tuotteille versiot, jotka on optimoitu taivutus- ja tärinänkestävyydelle; vientituotteille vahvista kohdemarkkinoiden ympäristösertifiointivaatimukset etukäteen.

3. Kiinnitä huomiota RF-virityksen tukipalveluihin – pelkkä joustavan kuulokeantennin ostaminen ei takaa käytettävyyttä! Ilman asianmukaista antennin sovitusta ja viritystä jopa parhaat materiaalit voivat aiheuttaa suoritusviivettä. Valitse valmistaja, jolla on omat RF-insinöörit pelkän välittäjän sijaan.

4. Lähetä meille näyte testattavaksi ennen virallisen tilauksen tekemistä. Tuotamme prototyyppiantennit asiakkaan paikan päällä testattavaksi. Massatuotanto alkaa vasta onnistuneen testauksen jälkeen, mikä minimoi kehitysriskit.

FAQ

Q1: Tukeeko kuulokkeiden antenni mukautettua kokoa?

V: Kyllä, tuemme räätälöintiä. Tehtaana voimme muovata ja mukauttaa ulkomitat, johdon pituuden ja liitintyypin kuulokkeiden sisäisen rakenteen mukaan. Voit toimittaa 2D/3D-piirustuksia, ja me arvioimme suunnittelun ja tuotamme näytteitä.

Q2: Mikä on kuulokkeiden antennien vähimmäistilausmäärä (MOQ)?

V: Vakiovarastossa olevat kuulokeantennit alhaisella MOQ:lla; mukautettuja näytteitä saatavilla pieninä määrinä, ja MOQ massatuotantotilauksille voidaan neuvotella. Ota rohkeasti yhteyttä myyntitiimiimme tiedusteluissa.

Q3: Voitko toimittaa antennin RF-testiraportin?

V: Kyllä. Jokaisen tuote-erän mukana tulee tehdastestitiedot, ja voimme toimittaa myös kolmannen osapuolen tarkastusraportteja asiakkaan pyynnöstä, mikä varmistaa dokumentaation täyden jäljitettävyyden.

Q4: Voiko kuulokkeiden antenni olla yhteensopiva Bluetooth 5.3 -moduulin kanssa?

V: Täysin yhteensopiva. Joustava kuulokeantenni toimii tavallisella 2.4G ISM-kaistalla ja on yhteensopiva kaikkien Bluetooth 5.0/5.1/5.2/5.3 -äänimoduulien kanssa.

Q5: Mitä asiakirjoja voidaan toimittaa tuotteiden vientiä varten?

V: Voimme toimittaa proforma-laskuja, pakkausluetteloita, RoHS- ja CE-raportteja, toimilupia ja muita asiakirjoja täyttääksemme tullausvaatimukset eri maissa.
