Lora antenni

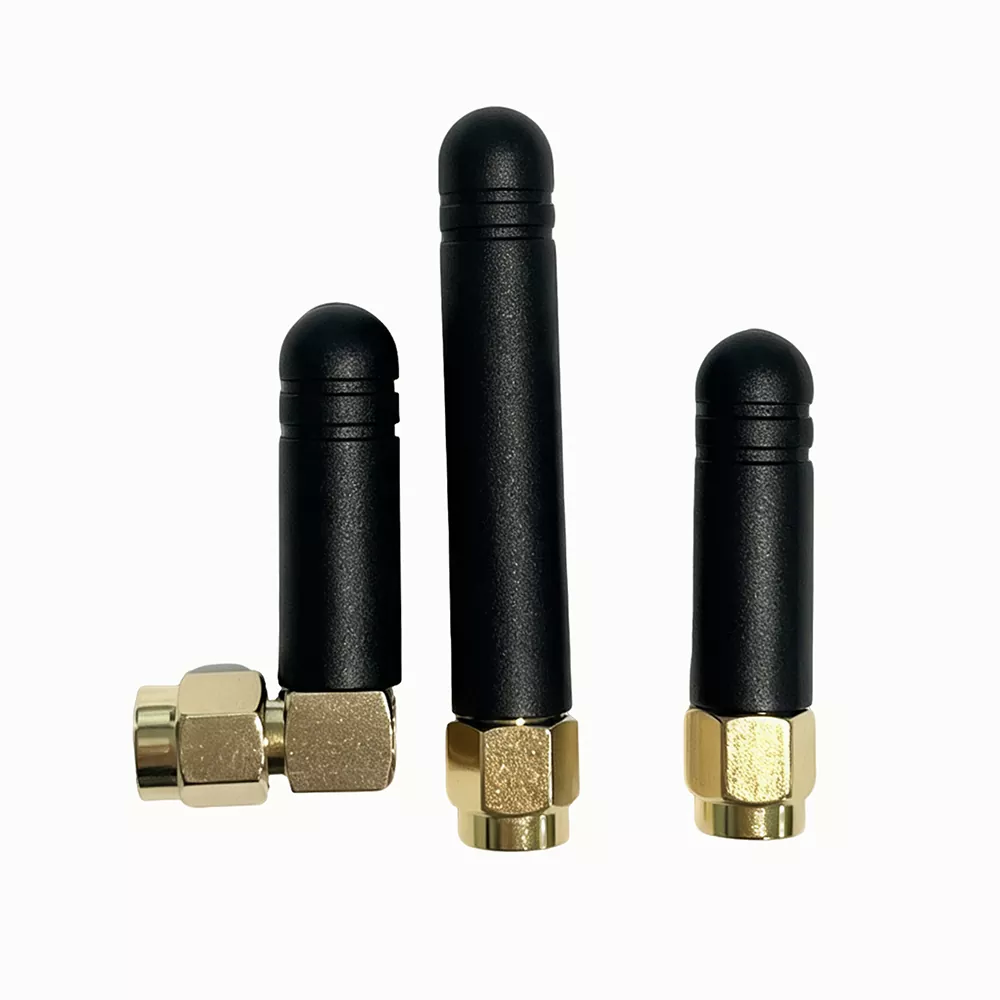

LoRa Antenna on 433MHz ja 868–920MHz teollinen IoT RF ulkoinen sauvaantenni, joka on suunniteltu pitkän kantaman hajaspektriviestintään.

Tässä Qianmu Communicationin kehittämässä antennissa on jaettu ulkoinen sauvarakenne, joka voidaan asentaa joustavasti laitekoteloihin, pylväisiin ja koteloihin, mikä vähentää metallikuorten, seinien ja emolevyjen aiheuttamaa signaalin suojaushäviötä.

Se käyttää yksiosaista valettua puhdaskuparista oskillaattoria ja säänkestävää PVC-koteloa, joka peittää tarkasti 433 MHz:n matalan kaistan ja maailmanlaajuisen 868–920 MHz ISM-kaistan.

Vakaalla eräsuorituskykyllään LoRa-antenni soveltuu pitkän matkan pienitehoisiin IoT-verkkoprojekteihin.

Toimintaperiaate

Qianmu Communication 433/868–920MHz LoRa-antenni käyttää segmentoitua resonanssioskillaattoria yhdistettynä ympärisuuntaiseen RF-säteilyyn pitkän matkan signaalin lähetyksen ja vastaanoton saavuttamiseksi.

Sisäinen rakenne sisältää RF-liittimen, impedanssisovitusoskillaattorin, eristyssuojakerroksen ja vedenpitävän suojakotelon. Kaikki suorituskykyparametrit testataan yrityksen RF-laboratoriossa vektoriverkkoanalysaattorilla.

1. Dual-Band Segmented Resonance Design

Antenni integroi kaksi itsenäisesti sovitettua oskillaattoria 433 MHz:n matalataajuuskaistalle ja 868–920 MHz ISM-kaistalle. Mitattu koko kaistan VSWR on ≤1,3, mikä varmistaa vakaan resonanssin molemmilla taajuusalueilla.

Yksi antenni tukee kahta yleistä LoRa-viestintäkaistaa ilman erillistä inventaariota.

2. 360° monisuuntainen säteilysuunnittelu

Symmetrinen sauvan muotoinen oskillaattorirakenne tarjoaa tasaisen vaakasuoran säteilyn vaihtelulla ≤1dB ja vähentää signaalin kuolleita kulmia.

Samalla lähetysteholla mitattu lähetysetäisyys avoimella alueella on 2,8 kertaa pidempi kuin laitteen sisäänrakennetulla antennilla, mikä tukee monisuuntaista laiteverkkoa ilman signaalin epätasapainoa.

3. Metallisuoja ja häiriönestorakenne

Kupariset suojarenkaat on integroitu antennin alustaan ​​vähentämään sähkömagneettisia häiriöitä yhdyskäytävän emolevyistä, teollisuusmoottoreista ja virtakaapeleista.

Vahvissa häiriöympäristöissä, kuten tehtaissa ja sähköasemissa, mitattu datapakettien häviö vähenee 65 %, mikä varmistaa vakaan IoT-tiedonsiirron.

4. Ulkona säänkestävä rakenne

Antenni käyttää paksunnettua PVC-vedenpitävää koteloa tiivistetyillä kumitiivisteillä. Se on läpäissyt 72 tunnin sykliset ikääntymistestit ja sadevedenkestävyystestit -40°C - +70°C.

Oskillaattori pysyy suojattuna hapettumista vastaan ​​taajuuspoikkeaman ollessa ≤±2 MHz, mikä ylläpitää vakaata ulkokäyttöä.

5. 50Ω vakioimpedanssin sovitus

Antenni käyttää tarkkaa tehtaalla säädettyä impedanssisäätöä ja tukee LoRa-laitteiden tavallisia RF-liitäntöjä.

Se vähentää impedanssivirheen aiheuttamaa signaalin heijastusta, alentaa laitteen lähetystehoa 12 % ja pidentää akun käyttöikää.

Yhteensopiva tukilaitteiden kanssa

Tällä LoRa-antennilla on vahva RF-yhteensopivuus ja se voidaan liittää suoraan useimpiin pienitehoisiin iot-viestintäpäätteisiin ilman sovittimen lisävarusteita

1. LoRa-viestintäisäntä: 433MHz LoRa-yhdyskäytävä, 868/915MHz teollinen LoRa-keskitin, LoRa-hankintatukiasema ulkona, langaton tiedonsiirtoradio

2. Älykkäät anturipäätteet: maaperän lämpötila- ja kosteusanturi, vedenlaadun valvontaanturi, kaasu-/palovaroitin, nestetason paineenkerääjä

3. Teolliset esineiden internet (iot) -laitteet: työpajan tiedonkeruupääte, tuotantolinjan langaton kanban, varastotavaroiden sijaintitunnisteen isäntä

4. Älykkäät kaupunkitarvikkeet: katuvalaisimen yhden lampun ohjain, pysäköintimagneettinen ilmaisin, kaivon kannen tilan valvonta, ulkoturvallisuushälytysisäntä

5. Rf-lisävarustekomponentit: RF-syöttimet, signaalitehon jakajat, RF-releen vahvistusmoduulit

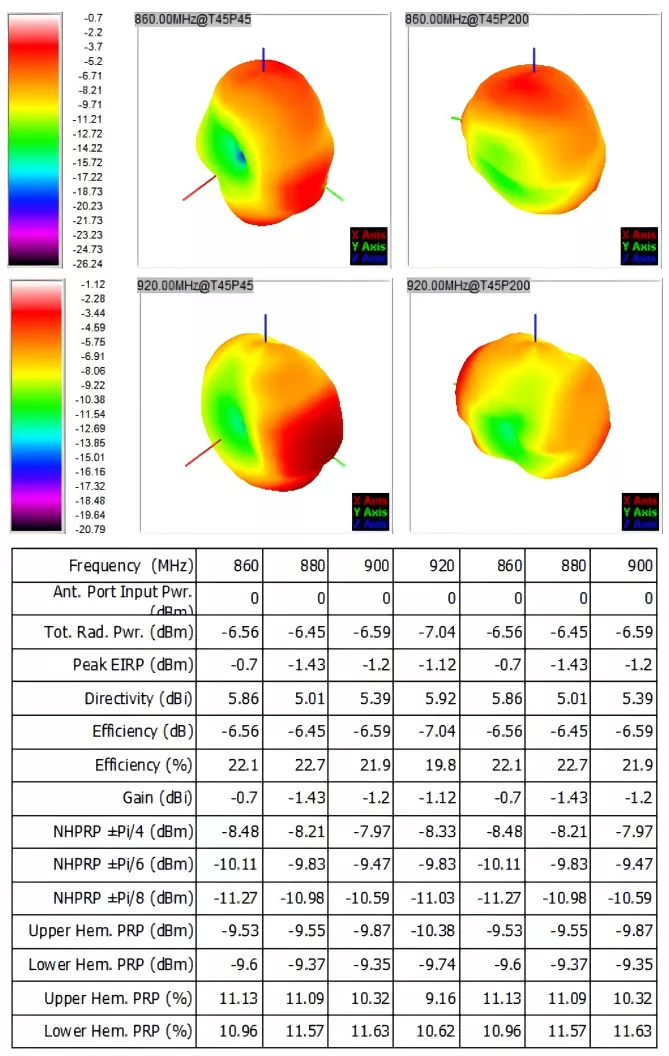

Standardoidut tekniset tiedot

Kaikki parametrit ovat talon sisäisten kaiuttomien RF-kammiotestien tuloksia. Jokaisen LoRa-antenni-erän mukana tulee paperitehtaan testilomake, jota voidaan käyttää projektin hyväksymiseen, vientitulli-ilmoitukseen, osapuolen A pätevyyden varmentamiseen:

Osto-opas

Monet IoT:n ostajat ja tuotekehitysinsinöörit valitsevat mallit pääasiassa hinnan perusteella, mikä voi myöhemmin johtaa riittämättömään lähetysetäisyyteen, ulkovaurioihin, projektien uudelleenkäsittelyyn ja kustannusten nousuun.

Qianmu Communication LoRa Antennia ostettaessa malli voidaan valita neljän avaintekijän mukaan:

1. Valitse taajuuskaistavaatimusten mukaan

Eurooppalaisessa viennissä ja kotimaisissa kuntaprojekteissa suositaan 868 MHz:n kaistaa. 433 MHz:n taajuus soveltuu kotimaisiin maataloussovelluksiin ja teollisiin 433 MHz anturilaitteisiin.

Valitse monikaistaisiin hybridiverkkoprojekteihin 433/868–920 MHz:n kaksikaistaiset ulkoiset LoRa-antennit tukemaan eri laitteita yhdellä antennilla.

2. Valitse Käyttöympäristön mukaan

Kuiviin sisätiloihin ja toimistoihin voidaan valita vakiomalleja käyttöolosuhteiden mukaan.

Valitse ulkokäyttöön viljelysmaalle, kunnallisille katulampuille ja rannikkoympäristöille, joissa on korkea kosteus tai suolapitoisuus, valitse IP65-vesitiivis ja säänkestävä malli veden sisäänpääsyn ja vaurioiden estämiseksi.

Alueilla, joilla on pakkasta pohjoisilla alueilla, varmista, että tuote tukee ≥ -40 °C:n alhaisen lämpötilan käyttöä.

3. Valitse Lähetysetäisyysvaatimusten mukaan

Lyhyen matkan sisälaitteille voidaan valita matalan vahvistuksen antennit.

Useiden kilometrien laajuisten viljelysmaiden ja puistojen ulkovalvontasovelluksissa tulisi käyttää suuritehoisia kaksikaistaisia ​​antenneja yhdyskäytäväinvestointien vähentämiseksi.

4. Valitse Projektin vaatimusten mukaan

Laboratoriotestausta ja lyhytaikaisia ​​projekteja varten voidaan ostaa pieniä määriä vakiomalleja.

Pitkän aikavälin suuriin hankkeisiin, kuten älykkäät kaupungit ja älykäs maatalous, voidaan valita joukkomuokkaus silkkipainetuilla logoilla ja omistetuilla käyttöliittymillä, jotta laitteiden ulkonäkö pysyy yhtenäisenä ja pitkän aikavälin käyttö- ja ylläpitokustannukset pienenevät.

FAQ

K1: Tukeeko tämä ulkoinen LoRa-antenni sekä 433MHz:n että 915MHz:n taajuuskaistoja samanaikaisesti?

A1: Qianmu Communicationin ulkoinen LoRa-antenni kattaa koko alueen 430-440MHz, 860-930MHz ja on täydellisesti yhteensopiva valtavirran ISM-taajuuksien 433MHz, 868MHz ja 915MHz kanssa. Yksi antenni voidaan sovittaa LoRa-laitteisiin eri alueilla.

Q2: Voidaanko antenniliitäntä, kotelon LOGO ja vientipakkaus mukauttaa?

A2: Täysin muokattavissa. Lähdetehtaana voimme korvata erityyppisiä RF-liitäntöjä, kuten SMA/BNC/N/IPEX pyynnöstä, tukea asiakkaan tuotemerkin LOGO silkkipainatusta kuoreen, mukautettua neutraalia englanninkielistä vientiväriä ja OEM/ODM-tilaustilausten vähimmäistilausmäärä voidaan neuvotella joustavasti.

Q3: Kuinka voimme vahvistaa LoRa-ulkoantennin todellisen lähetysetäisyyden? Voimmeko toimittaa mitatut tiedot?

A3: Kyllä. Jokaisen LoRa-ulkoisen antennin erän mukana tulee radiotaajuinen kaiuton kammiotestiraportti.
