Flexible Printed Circuit Antenna (FPC)

Mikä on FPC-antenni?

FPC-antenni tai Flexible Printed Circuit Antenna (FPC) käyttää joustavia PI- ja PET-kalvoja substraattinaan, ja se valmistetaan syövyttämällä ja tulostamalla antennipiirien luomiseksi. Siinä on kevyt, ohut, joustava ja taivutettavat ominaisuudet, mikä mahdollistaa sen mukautuvan kaareviin pintoihin. Sen paksuus vaihtelee välillä 0,03 - 0,2 mm ja sen paino on alle 1 gramma. Antenni voi lähettää ja vastaanottaa langattomia signaaleja, ja se on yhteensopiva protokollien kanssa, mukaan lukien WiFi, Bluetooth, GPS, 4G/5G, GNSS, NB-IoT ja LoRa, jotka kattavat 2,4 GHz, 5 GHz ja 5,8 GHz taajuusalueet. Qianmu Communications on ammattimainen FPC-antennien valmistaja, jolla on vuosien syvä kokemus alalta. Meillä on kolme kaiutonta mikroaaltouunikammiota, ja meillä on yli kymmenen omistautunutta T&K-henkilöstöä, minkä ansiosta voimme tarjota yhden luukun palveluita antenniratkaisujen suunnittelusta massatuotantoon.

Tärkein myyntivaltti

Erittäin ohut ja joustava, vapaasti tilaa.

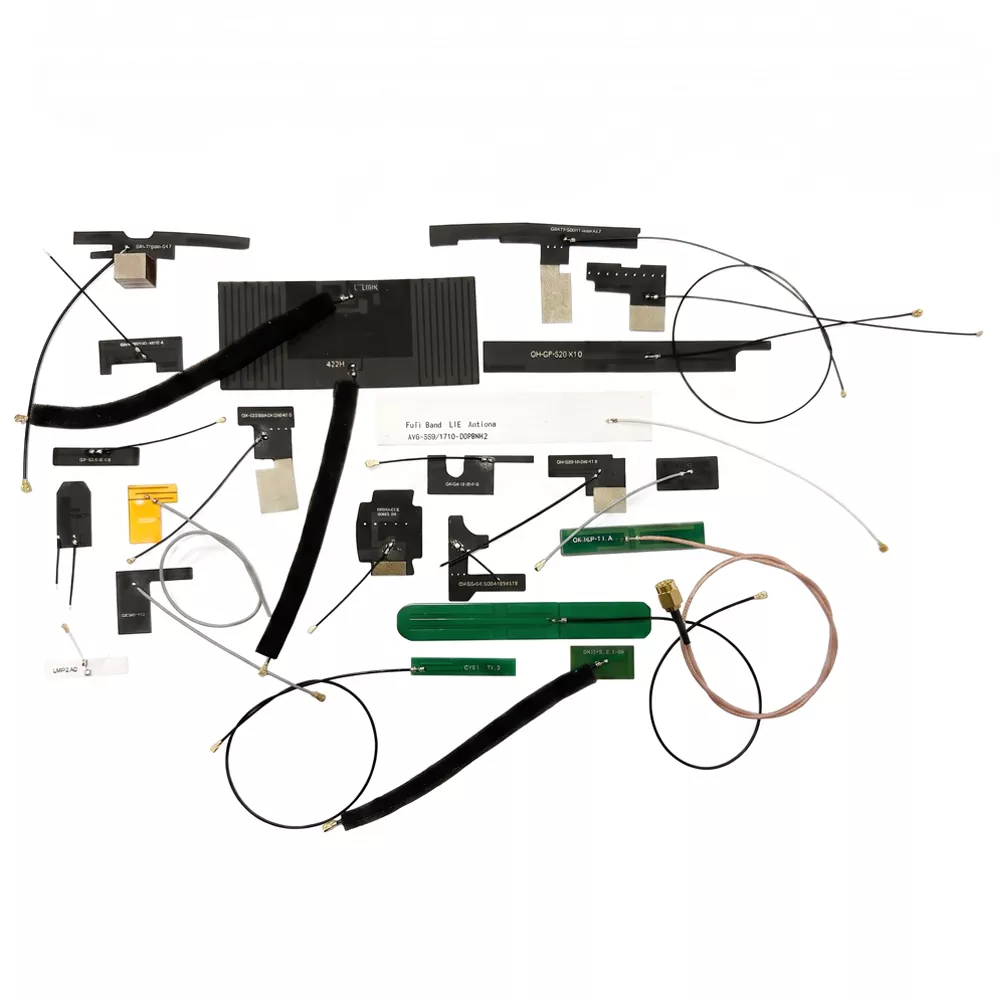

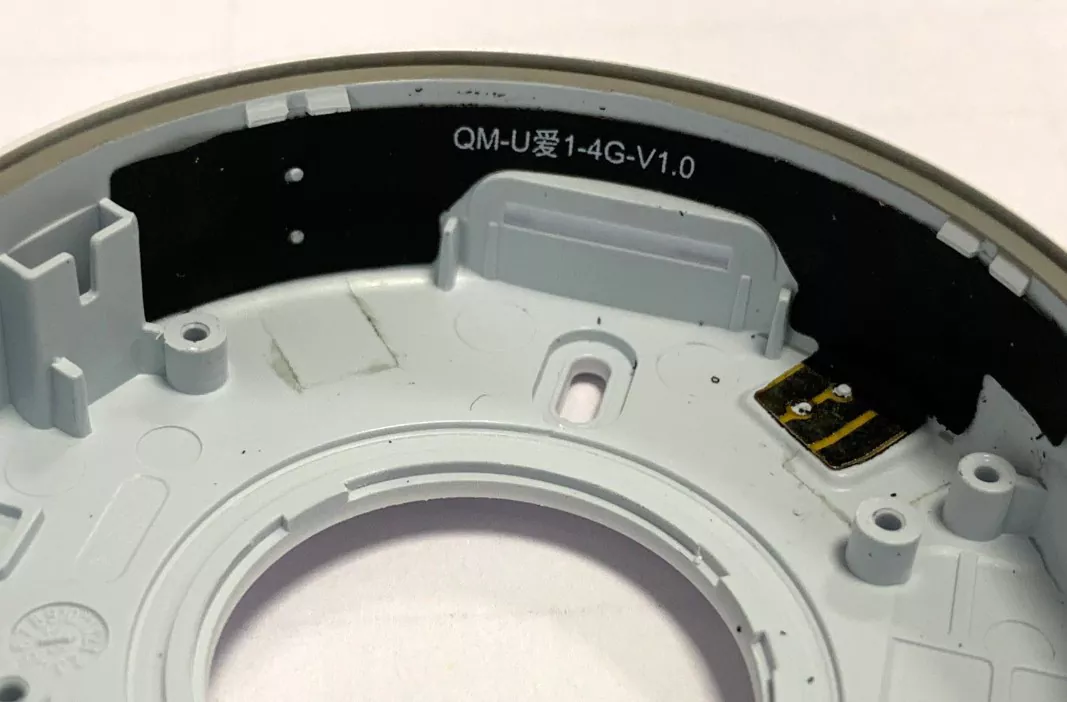

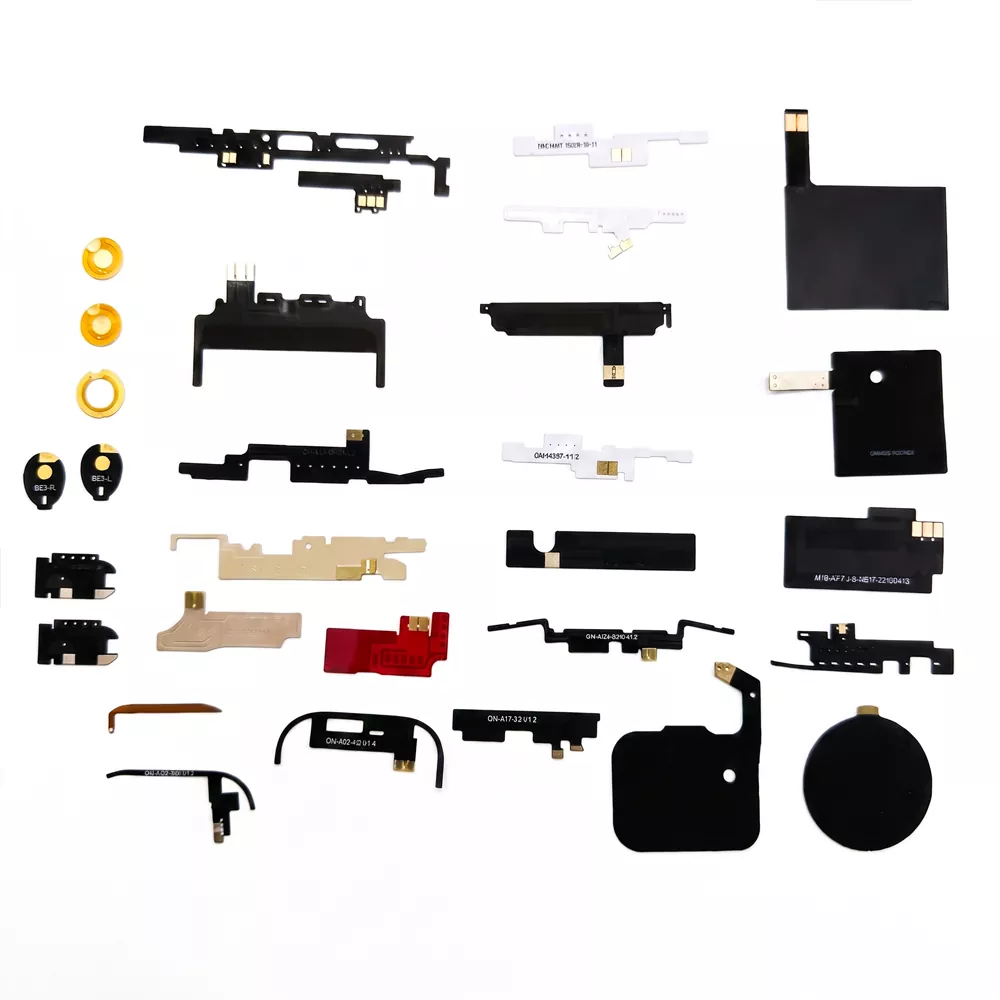

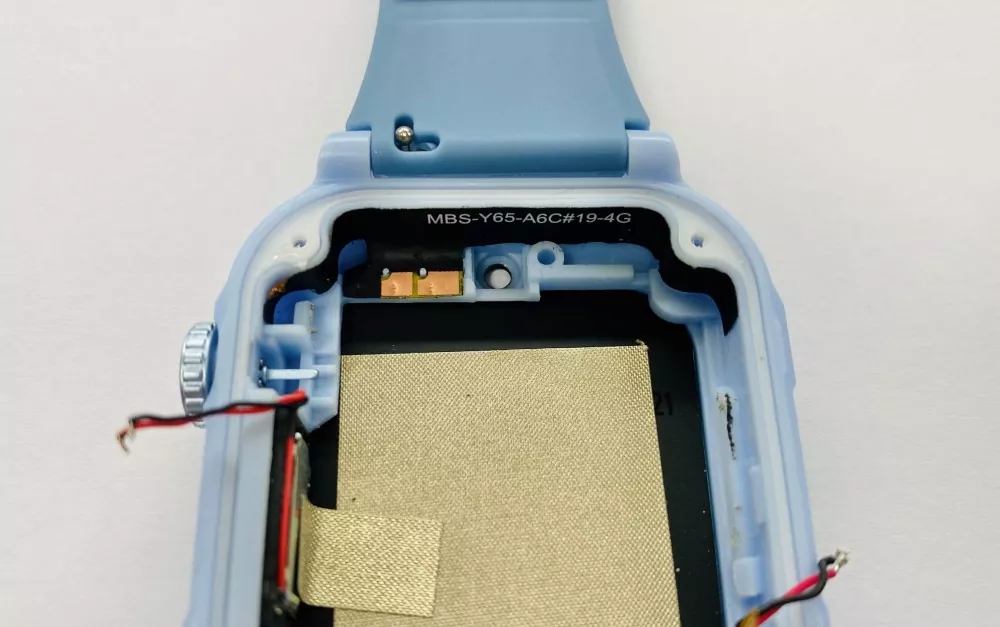

Flexible Printed Circuit Antenna (FPC) on paksuudeltaan vain 0,03–0,2 mm ja se voidaan taivuttaa tai taittaa mielivaltaisesti.Se voidaan taivuttaa 90° laitteen sisällä olevan ontelon sisäseinää pitkin, mikä mukautuu täydellisesti erilaisiin monimutkaisiin rakenteisiin. Olipa laitteen kotelo tasainen tai kaareva, FPC-antenni mukautuu helposti pintaansa.

Monikaistainen laajakaistapeitto

Tukee useita viestintäprotokollia, mukaan lukien 4G/5G, täysikaistainen WiFi, Bluetooth, GPS/GNSS, LoRa ja NFC.Yksisiruinen FPC-antenni voi kattaa 700 MHz - 2700 MHz taajuusalueita – tai jopa laajempia. Monimuotoisten ja monitaajuisten laitteiden viestintätarpeiden täyttäminen.

Kevyt muotoilu

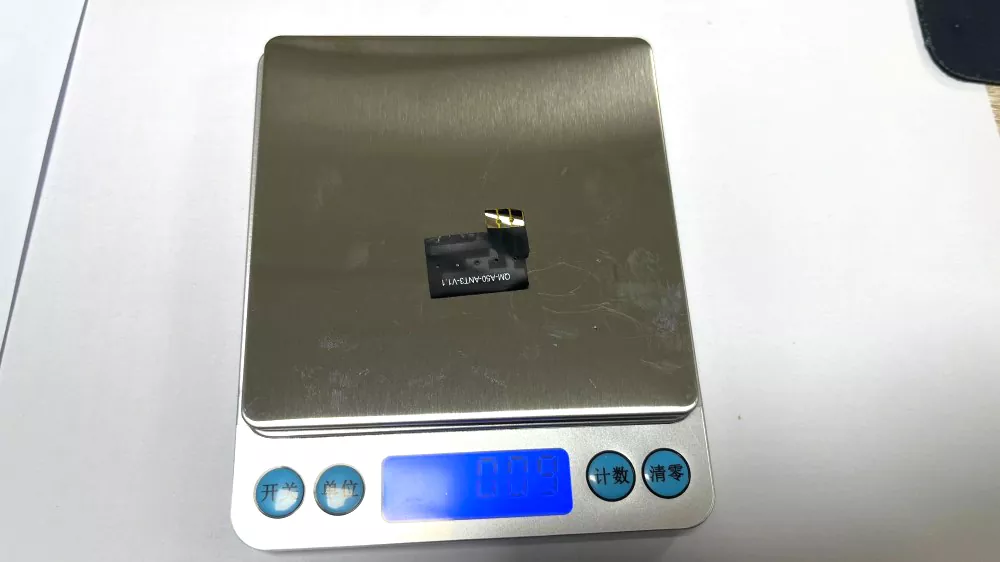

FPC-antenni painaa alle 1 gramman. Yli 50 % kevyempi kuin perinteiset metalliantennit. FPC-antennit ovat paras valinta painoherkille tuotteille, kuten puetettaville laitteille ja droneille.

Käyttövalmis heti laatikosta otettuna, helppo koota.

Sisältää tavallisen 3M 300LSE -liimautuvan alustan, joka mahdollistaa nopean irrotuksen ja kiinnityksen 2 minuutissa. Saatavana IPEX-, U.FL-, MHF4- ja muilla liitinvaihtoehdoilla.

Tärkeitä huomautuksia antennin asennuksesta

1. Pidä poissa metallipinnoilta

Älä asenna antennia suoraan metallipinnoille tai niiden lähelle, koska tämä voi vaikuttaa impedanssisovitukseen, muuttaa säteilykuviota ja heikentää antennin yleistä tehokkuutta.

2. Vältä liiallista taipumista

Älä taivuta tai taita antennia liikaa asennuksen aikana, sillä liiallinen muodonmuutos voi vaurioittaa sisäistä johdinta ja vaikuttaa negatiivisesti RF-suorituskykyyn.

3. Varmista turvallinen asennus

Kiinnitä antenni tukevasti ja tasaisesti asennuksen aikana estääksesi muodonmuutoksia, jotka voivat vaikuttaa säteilyn suorituskykyyn ja signaalin vakauteen.

4. Säilytä riittävästi tilaa antennin ympärillä

Säilytä vähintään 5 mm tilaa antennin yläpuolella ja molemmilla puolilla. Vältä metalliosien, nopeiden signaalien jälkien tai suurten kuparialueiden sijoittamista antennin lähelle optimaalisen suorituskyvyn varmistamiseksi.

5. Käsittele varovasti kokoamisen aikana

Vaikka antennissa on joustava rakenne, FPC-materiaalilla on rajoitettu mekaaninen lujuus. Vältä liiallista vetämistä, vääntämistä tai iskua asennuksen ja kokoamisen aikana.

6. Säilytä kuivassa ympäristössä

Vältä antennin säilyttämistä korkeassa lämpötilassa tai kosteassa ympäristössä. Pidä tuote kuivana säilyttääksesi vakaan sähköisen suorituskyvyn ja pitkän aikavälin luotettavuuden.

Laadunvalvonta ja testaus

Qianmu Communications soveltaa tiukkaa laadunhallintaa koko valmistusprosessin ajan, joka kattaa raaka-aineiden tarkastuksen, tuotannon seurannan ja valmiiden tuotteiden testauksen.

Saapuvan materiaalin tarkastus

Kaikille saapuville materiaaleille, mukaan lukien FPC-substraatit, kuparikalvot, liimat ja liittimet, suoritetaan tiukka laatutarkastus luotettavuuden ja johdonmukaisuuden varmistamiseksi.

AOI:n optinen tarkastus

Automatisoitua optista tarkastusta (AOI) käytetään antennipiirin reitityksen tarkkuuden, juotosliitoksen laadun ja tuotteen ulkonäön tarkistamiseen valmistusvirheiden estämiseksi.

RF-suorituskykytestaus

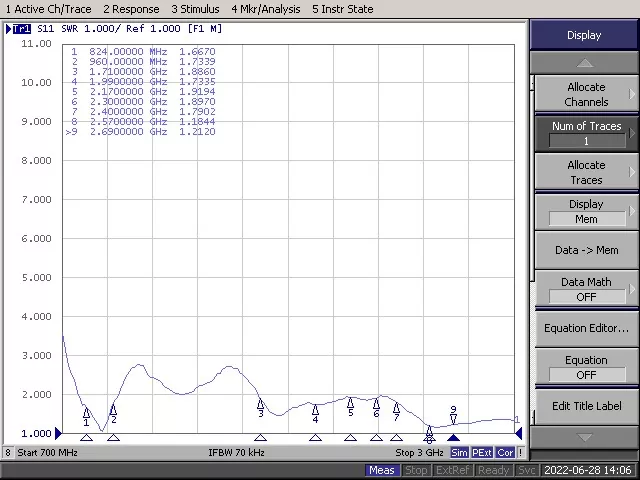

Tärkeimmät RF-parametrit, mukaan lukien jännitteen seisova aaltosuhde (VSWR), vahvistus ja säteilykuvio, testataan ammattimaisessa pimeässä ympäristössä sen varmistamiseksi, että antennin suorituskyky täyttää vaatimukset.

Ympäristön luotettavuuden testaus

Antennit käyvät läpi erilaisia ​​luotettavuustestejä, mukaan lukien korkean ja matalan lämpötilan kiertotestit, kosteustestit, taivutuskestotestit ja muut ympäristöarvioinnit.

Erän johdonmukaisuuden hallinta

Tiukka tuotannonvalvonta varmistaa tasaisen suorituskyvyn ja vakaan laadun kaikissa tuoteerissä.

Ammattimainen antenninvalmistuskokemus

Yli kahden vuosikymmenen ajan Qianmu Communications on omistautunut pääteantenniteollisuudelle keskittyen langattomien viestintäpääteantennien tutkimukseen ja kehitykseen, tuotantoon ja myyntiin. Tuotteitamme käytetään laajasti matkaviestinlaitteissa, mukaan lukien älypuhelimet, tabletit, mobiilimaksujärjestelmät, droonit, langattomat latauslaitteet, autot, tukiasemat ja puettavat laitteet.

Kuinka valita FPC-antenni

1. Vahvista toimintataajuus

Tunnista laitteesi tarvitsemat langattomat tekniikat, kuten 4G/LTE, 5G, Wi-Fi, Bluetooth, GNSS, LoRa tai NFC. Valitse antenni, joka tukee kaikkia tarvittavia taajuuskaistoja.

2. Arvioi käytettävissä oleva asennustila

Mittaa laitteen sisällä oleva vapaa tila, mukaan lukien pituus, leveys ja asennusasento. Joustavan rakenteensa ja mukautettavien mittojensa ansiosta FPC-antennit sopivat hyvin pienikokoisiin tai epäsäännöllisen muotoisiin koteloihin.

3. Tarkista RF-liittimen tyyppi

Tarkista piirilevyssä käytetty RF-liitin, kuten IPEX, U.FL tai MHF4. Antenniliittimen on vastattava moduuliliitäntää luotettavan RF-suorituskyvyn varmistamiseksi.

4. Tarkista tärkeimmät RF-parametrit

· Vahvistus: Valitse sopiva vahvistus sovelluksen ja asennusympäristön perusteella.

· VSWR: Arvoa alle 2,0 suositellaan yleensä hyvään impedanssin sovitukseen.

· Tehokkuus: Korkeampi tehokkuus parantaa lähetyksen suorituskykyä ja vastaanottimen herkkyyttä.

· Impedanssi: Normaali RF-impedanssi on 50 Ω ja sen tulee vastata RF-moduulia.

5. Harkitse mukautusvaihtoehtoja

Jos vakiotuotteet eivät täytä suunnitteluvaatimuksiasi, valitse FPC-antennin valmistaja, joka tarjoaa räätälöintipalveluita, mukaan lukien antennin mitat, kaapelin pituus, liitintyyppi ja RF-viritys.

6. Arvioi toimittajan kykyjä

Valitse FPC-antennin toimittaja, jolla on vakiintunut laadunhallintajärjestelmä, RF-tekniikan asiantuntemus ja luotettava valmistuskyky varmistaaksesi tasaisen tuotteiden laadun ja pitkän aikavälin toimitukset.

FAQ

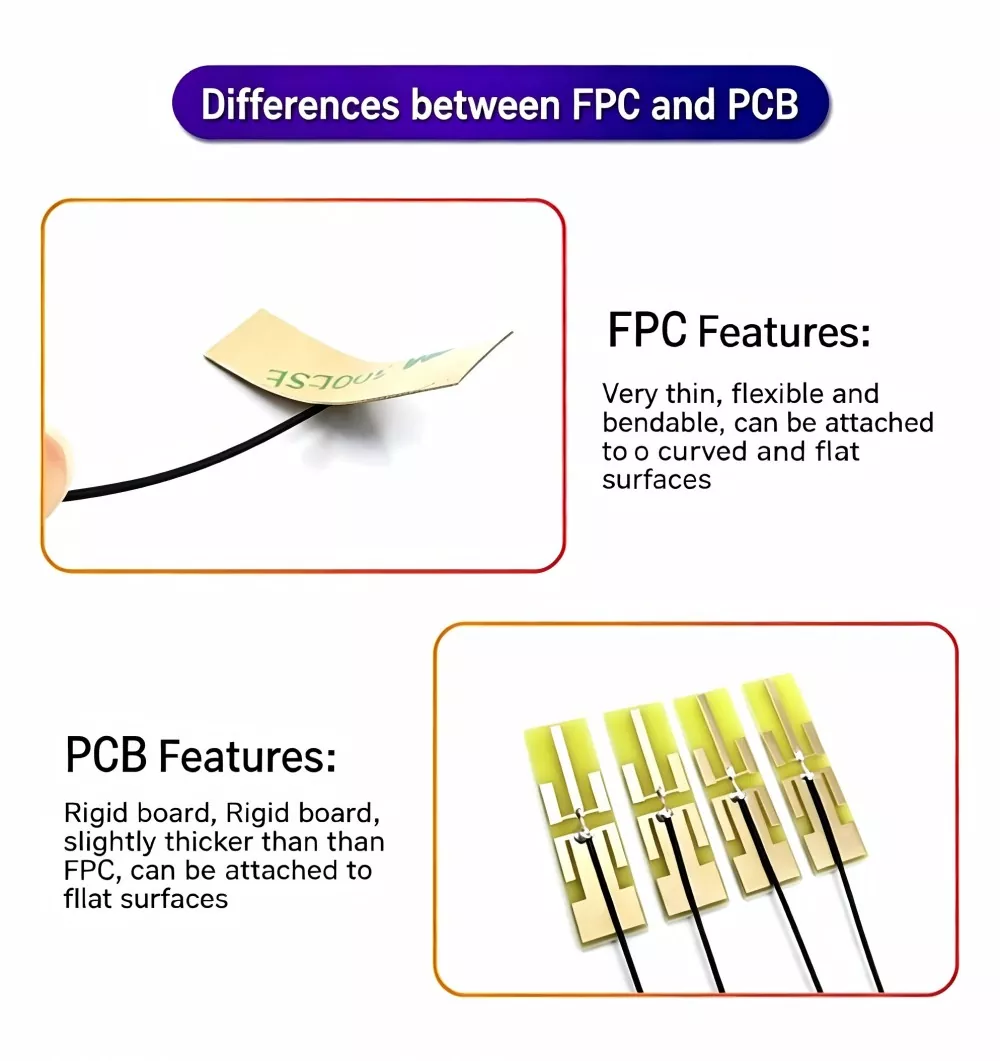

Q1: Kuinka valitset FPC-antennin ja PCB-antennin välillä?

V: FPC joustava ja taivutettava, sopii erinomaisesti kaareviin, kapeisiin tiloihin – suositaan kevyille, ohuille laitteille. PCB jäykkä, sopii vain tasaisille pinnoille; Valitse tämä vaihtoehto, jos budjettisi on rajallinen ja sinulla on runsaasti tilaa.

Q2: Mitä taajuuskaistoja FPC-antenni tukee?

V: Qianmu Communicationin FPC-antennit kattavat taajuudet 13,56 MHz NFC:stä 6 GHz 5G:hen ja tukevat langattomia teknologioita, kuten 4G/5G, Wi-Fi, Bluetooth, GNSS, LoRa ja ZigBee.

Q3: Mikä on FPC-antennin käyttölämpötila?

A: -45 ℃ - +85 ℃, täyttää teollisuuden käyttöstandardit.

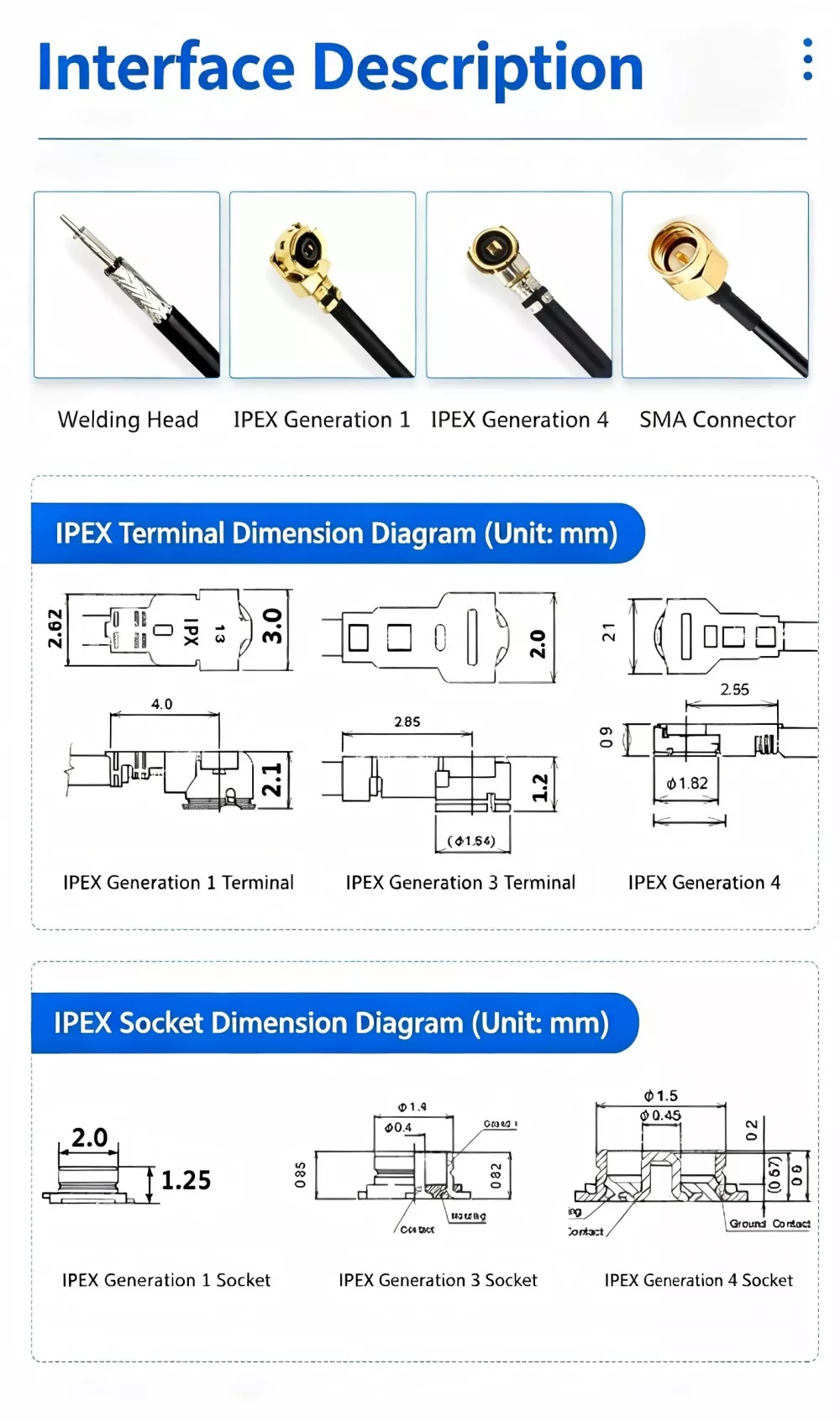

Q4: Mitä eroja on IPEX-, U.FL- ja MHF4-liittimillä?

V: Kaikki ovat pieniä RF-liittimiä, joiden mitat ovat U.FL > MHF4. MHF4 on vielä pienempi ja sitä käytetään yleisesti 5G-sovelluksissa; Valitse vain liitin emolevyn liitäntätietojen perusteella.

Q5: Tukeeko se pienen erän mukauttamista?

V: Tarjoamme tukea ja pystymme hoitamaan koko tilausprosessin suunnitelman suunnittelusta ja prototyyppien valmistuksesta pieneen ja suureen tuotantoon.
