Kuinka digitaalisen valokuvakehyksen WiFi-antenni voi parantaa langatonta suorituskykyä ja kuvan etäsiirtoa?

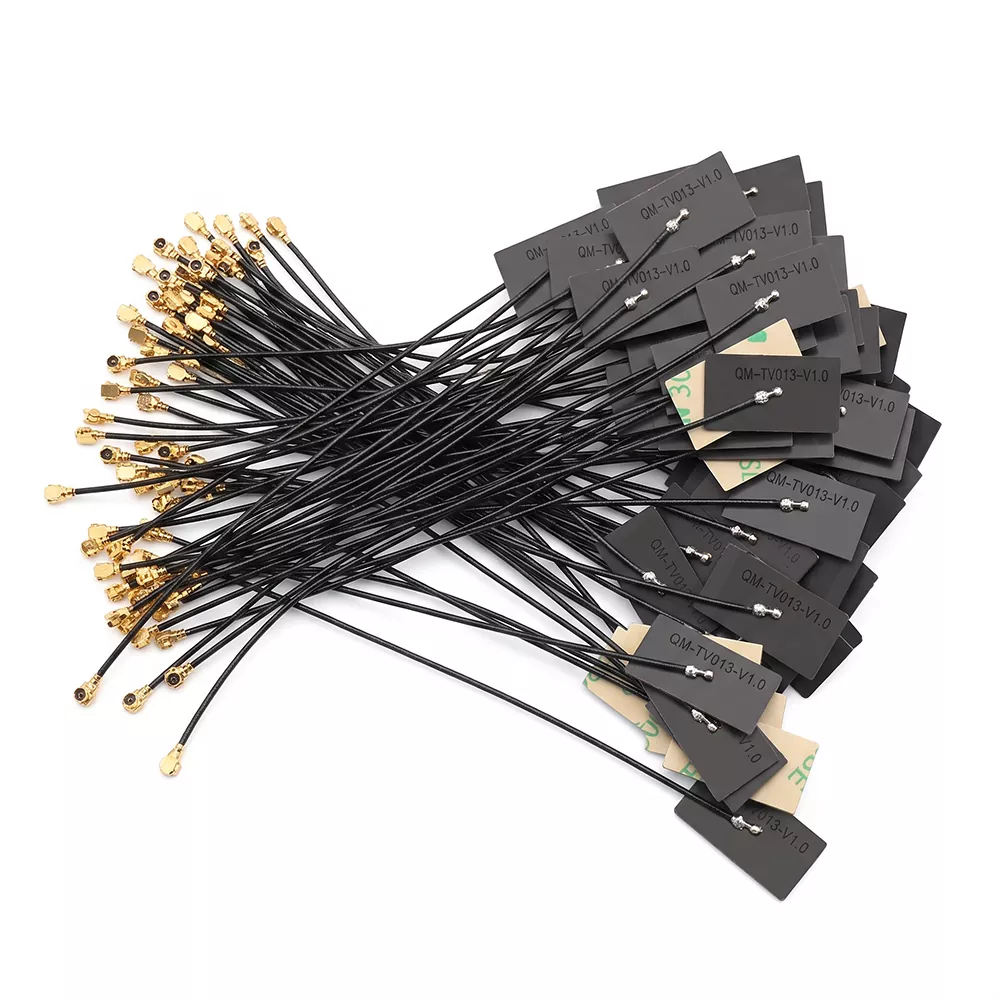

Kun älykkäät valokuvakehykset tarvitsevat luotettavaa pilvisynkronointia, nopeita kuvapäivityksiä ja vakaata langatonta yhteyttä, oikeaDigitaalinen valokuvakehys WiFi-antennisiitä tulee tärkeä laitteistokomponentti.Qianmukehittää omia antenniratkaisuja pienikokoisille digitaalisille valokuvakehyksille, jotka auttavat valmistajia puuttumaan signaalin vaimenemiseen, sisäisiin häiriöihin ja rajoitettuun asennustilaan sovelluskohtaisen RF-suunnittelun avulla.

Digitaalinen valokuvakehys on riippuvainen WiFi-yhteydestä sellaisten toimintojen osalta, kuten pilvisynkronointi, valokuvien etäsiirto, ajoitetut sisältöpäivitykset ja sovelluspohjainen laitehallinta. Antenni toimii kuitenkin kompaktissa kotelossa, joka sisältää näyttöjä, akkuja, piirilevyjä ja muita komponentteja, jotka voivat vaikuttaa RF-suorituskykyyn. Erillinen antenni voidaan suunnitella rungon fyysisen rakenteen, toimintakaistojen, liittimen, kaapelin reitityksen ja asennusasennon ympärille. Qianmun ratkaisu tukee 2,4 GHz:n ja 5 GHz:n sovelluksia, joissa on vakiospesifikaatiot, mukaan lukien 50 Ω impedanssi, SWR ≤ 1,8, vahvistus 2–4 dBi ja FPC-, PCB SMT- tai ulkoiset liimatangot. Mukautetut mitat, liittimet, kaapelin pituudet ja RF-parametrit ovat myös saatavilla eri laitemalleille.

Sisällysluettelo

1. Miksi digitaalinen valokuvakehys tarvitsee erillisen WiFi-antennin?
2. Kuinka antenni toimii älykkään valokuvakehyksen sisällä?
3. Mitä teknisiä tietoja ostajien tulee arvioida?
4. Missä näitä antenneja voidaan käyttää?
5. Kuinka WiFi-antenni pitäisi asentaa?
6. Kuinka valmistajien tulisi valita oikea antenni?
7. Miksi harkita Qianmua räätälöityyn antennituotantoon?
8. Usein kysytyt kysymykset

Miksi digitaalinen valokuvakehys tarvitsee erillisen WiFi-antennin?

Älykäs digitaalinen valokuvakehys on enemmän kuin näyttö. Monet nykyaikaiset mallit muodostavat yhteyden reitittimiin, mobiilisovelluksiin, pilvialustoihin tai sisällönhallintajärjestelmiin, jotta käyttäjät voivat lähettää kuvia etänä ja hallita näytettävää sisältöä. Tämä tekee langattomasta viestinnästä tärkeän osan yleistä tuotekokemusta.

Vaikeutena on, että valokuvakehyksessä on yleensä rajoitettu sisätila. Näyttö, akku, emolevy, kaiutin, metalliosat ja muu elektroniikka voivat vaikuttaa antennin suorituskykyyn. Yleisantenni voi toimia laboratorio-olosuhteissa, mutta käyttäytyä eri tavalla, kun se on integroitu valmiiseen koteloon.

Tästä syystä erillinen antenni on suunniteltu todellisen sovellusympäristön mukaan. Qianmun tuotetiedot osoittavat, että sen ratkaisu on optimoitu pienikokoisille 7-15,6 tuuman valokuvakehyksille sekä näyttöjen, akkujen ja emolevyjen aiheuttamille mahdollisille häiriöille.

• Tukee vakaata pilviyhteyttä ja kuvan etäsiirtoa.
• Suunniteltu kompakteihin sisäasennustiloihin.
• Saatavilla 2,4 GHz ja 5 GHz langattomille sovelluksille.
• Voidaan konfiguroida eri liittimillä ja kaapelipituuksilla.
• Tukee FPC-, PCB SMT- ja ulkoisia liima-tanko-antennirakenteita.

Kuinka antenni toimii älykkään valokuvakehyksen sisällä?

Antenni suorittaa kaksisuuntaisen muuntamisen sähköisten signaalien ja sähkömagneettisten aaltojen välillä. Lähetyksen aikana kuvakehyksen WiFi-moduuli lähettää sähköisen RF-signaalin antenniin. Antenni säteilee signaalia ympäröivän tilan läpi kohti langatonta reititintä tai tukiasemaa.

Vastaanoton aikana antenni sieppaa langattomat signaalit reitittimestä ja muuntaa ne takaisin sähköisiksi signaaleiksi WiFi-moduulin käsittelemiseksi. Tämä kaksisuuntainen tiedonsiirto mahdollistaa toiminnot, kuten:

1. Kuvien etälataus.
2. Pilvipohjainen valokuvien synkronointi.
3. Mobiilisovellusten sisältöpäivitykset.
4. Aikataulutettu näytönhallinta.
5. Verkkopohjainen laiteohjaus.

Tuoteinsinöörien mielestä antennin suorituskykyä ei voida arvioida kotelosta riippumatta. Asennuspaikka, maavara, kaapelien reititys, ympäröivät materiaalit ja lähellä olevat elektroniset komponentit voivat kaikki vaikuttaa käytännön RF-suorituskykyyn.

Mitä teknisiä tietoja ostajien tulee arvioida?

Antennin valinta pelkästään ulkonäön tai liitintyypin mukaan voi aiheuttaa ongelmia prototyyppitestauksen tai massatuotannon aikana. RF-insinöörien ja hankintatiimien tulee tarkistaa taajuusalue, impedanssi, SWR, vahvistus, antennirakenne, kaapelin tekniset tiedot, liitin ja ympäristövaatimukset ennen mallin vahvistamista.

Nämä parametrit tulee aina ottaa huomioon lopullisen kotelon ja langattoman moduulin kanssa. Suurempi nimellisvahvistus ei automaattisesti tarkoita parempaa suorituskykyä kaikissa tuotteissa, koska antennin tehokkuus ja sovitus riippuvat voimakkaasti ympäröivästä rakenteesta.

Missä näitä antenneja voidaan käyttää?

Erillinen antenni voi tukea eri luokkia älykkäitä valokuvakehystuotteita. Yleinen vaatimus on luotettava langaton viestintä kompaktissa elektronisessa kotelossa.

• Kodin älykkäät valokuvakehykset:Sopii 7 tuuman, 8 tuuman, 10,1 tuuman, 12 tuuman ja 15,6 tuuman tuotteille.
• Kosketusnäytön pilvikehykset:Tukee tuotteita, jotka vastaanottavat valokuvia mobiilisovellusten ja pilvialustojen kautta.
• Kaupalliset näyttökehykset:Koskee hotellien näyttöjä, majatalojen tietonäyttöjä, aulan mainoskehyksiä ja yritysten esittelytuotteita.
• Kannettavat lahjatuotteet:Hyödyllinen akkukäyttöisissä langattomissa valokuvakehyksissä, jotka on suunniteltu kuluttaja- ja rajatylittäville sähköisen kaupan markkinoille.
• Sulautettu elektroniikka:Voidaan integroida emolevyratkaisuihin, jotka perustuvat sellaisiin alustoihin kuin Rockchip, Allwinner ja ESP32.

Epätyypillisille tuotteille antennien kehitys voi perustua rakennepiirustuksiin, asennustilaan, liitäntävaatimuksiin ja valmiin laitteen käyttämään langattomaan moduuliin.

Kuinka WiFi-antenni pitäisi asentaa?

Oikea asennus on välttämätöntä, koska jopa teknisesti sopiva antenni voi kärsiä suorituskyvyn heikkenemisestä, jos se on sijoitettu väärin kotelon sisään.

Vaihe 1: Valmistele asennusalue

Sammuta valokuvakehys ja irrota takakansi. Puhdista tarkoitettu asennusalue ja varmista, että antennin rungolle ja koaksiaalikaapelille on riittävästi tilaa. Vältä paikkoja, joissa metallirakenteet voivat tukkia RF-polun.

Vaihe 2: Aseta antenni paikalleen

Jos kyseessä on FPC-antenni, aseta liima-antenni tasaisesti sopivaa sisäpintaa vasten. Vältä näytön, akun, emolevyn komponenttien ja muiden mahdollisten radiotaajuisten esteiden aiheuttamaa suoraa häiriötä. Ulkoiset tarratanko-antennit tulee sijoittaa tukevasti niille tarkoitettuun kiinnityskohtaan.

Vaihe 3: Yhdistä ja testaa

Liitä antenni WiFi-moduuliin oikealla RF-liittimellä. Pidä koaksiaalikaapeli järjestyksessä ja vältä tarpeettomia jyrkkiä mutkia, puristamista tai sotkeutumista. Kotelon uudelleen kokoamisen jälkeen testaa verkkoyhteydet, kuvan etäsiirto ja pitkäkestoinen toiminta.

Massatuotannossa valmistajien tulee noudattaa standardoitua asennuspiirustusta. Yhdenmukainen antennin sijoittelu auttaa vähentämään vaihtelua tuotantoyksiköiden välillä.

Kuinka valmistajien tulisi valita oikea antenni?

Tuoteryhmien tulee arvioida antennin valinta osana täydellistä langatonta järjestelmää sen sijaan, että käsittelisi sitä eristettynä komponenttina. Seuraava tarkistuslista voi auttaa vähentämään prototyyppi- ja tuotantoriskejä.

1. Vahvista langaton kaista.Selvitä, vaatiiko laite 2,4 GHz, 5 GHz vai kaksikaistaista toimintaa.
2. Tarkista käytettävissä oleva asennustila.Mittaa antennin pinta-ala ja ota huomioon näytön, akun, piirilevyn ja kotelon sijainti.
3. Yhdistä RF-liitin.Tarkista, vaatiiko moduuli IPEX4-, MHF1-, RP-SMA- tai muun liitännän.
4. Määritä kaapelivaatimukset.Kaapelin pituus ja reititys tulee määrittää ennen antennin viimeistelyä.
5. Arvioi RF-suorituskyky valmiissa tuotteessa.Prototyyppitestaus tulee suorittaa sen jälkeen, kun antenni on asennettu varsinaiseen koteloon.
6. Pyydä näytteitä ennen massatuotantoa.Näytteen validointi auttaa varmistamaan yhteensopivuuden ja vähentää suurten signaaliongelmien riskiä.
7. Harkitse mukauttamiskykyä.Valmistaja, joka pystyy säätämään mittoja, vahvistusta, liittimiä ja kaapelimäärityksiä, voi tukea paremmin epätyypillisiä tuotemalleja.

Hankintaryhmille suora kommunikointi antennin valmistajan kanssa voi myös yksinkertaistaa teknistä selvennystä, näytetestausta, tuotannon koordinointia ja myöhempiä suunnittelumuutoksia.

Miksi harkita Qianmua räätälöityyn antennituotantoon?

Qianmu Communication keskittyy tietoliikenneantennien tutkimukseen, kehittämiseen ja tuotantoon, mukaan lukien FPC-antennit, PCB-antennit, WiFi-antennit, Bluetooth-antennit, 5G-antennit, GPS-antennit ja räätälöidyt RF-ratkaisut.

Digitaalisiin valokuvakehyssovelluksiin Qianmu tarjoaa erityisiä malleja sen sijaan, että luottaisi vain yleisiin antennikokoonpanoihin. Sen tuotantoominaisuudet tukevat räätälöintiä tuotteen mittojen, tietoliikennemoduuleiden, toimintataajuuden, asennuspaikan, liitinvaatimusten ja kaapelispesifikaatioiden perusteella.

Valmistajan julkaisemat tuotespesifikaatiot sisältävät RoHS- ja REACH-yhteensopivuuden, kun taas CE- ja FCC-sertifiointiapua voidaan tarjota projektin vaatimusten mukaisesti. OEM- ja ODM-projekteissa ostajat voivat myös arvioida näytteitä ennen siirtymistä volyymituotantoon.

Saat lisätietoja Qianmun antenniominaisuuksista tutustumallaQianmu antennin valmistusratkaisuttai tarkista omistettuDigitaalinen valokuvakehys WiFi-antenni -tuotesivu.

Usein kysytyt kysymykset

Voidaanko antennin mittoja ja liitintä mukauttaa?

Kyllä. Qianmu tukee antennin mittojen, kaapelin pituuden, vahvistusparametrien ja liitintyyppien mukauttamista laiterakenteen, asennustilan ja WiFi-moduulin liitännän mukaan.

Tukeeko antenni sekä 2,4 GHz:n että 5 GHz:n WiFi-yhteyttä?

Vakiomääritys tukee taajuuksia 2400–2500 MHz ja 5150–5850 MHz. Tietyistä kaistakokoonpanoista voidaan keskustella langattoman moduulin ja sovellusvaatimusten mukaan.

Mitä antennirakenteita on saatavilla digitaalisille valokuvakehyksille?

Saatavilla olevat rakenteet sisältävät joustavat FPC-antennit, PCB SMT -antennit ja ulkoiset tarratanko-antennit. Sopiva rakenne riippuu kotelosta, käytettävissä olevasta tilasta, asennustavasta ja RF-suunnittelusta.

Mitä tulee testata ennen joukkotilauksen tekemistä?

Valmistajien tulee testata antennia valmiin tuotteen kotelossa ja arvioida langattoman verkon vakautta, kuvan etäsiirtoa, yhteyden luotettavuutta ja suorituskykyä realistisissa käyttöolosuhteissa. Tämä auttaa tunnistamaan integraatioongelmia ennen massatuotantoa.

Voidaanko antennia käyttää kaupallisiin digitaalisiin näyttötuotteisiin?

Kyllä. Sovellusvalikoimaan kuuluvat kaupalliset älykkäät näyttökehykset, hotellien ja majatalojen näytöt, aulan mainoskehykset, yritysten näyttötuotteet ja muut liitetyt digitaaliset valokuvakehyssovellukset.

Johtopäätös

Luotettava langaton yhteys on välttämätön nykyaikaisille älykkäille valokuvakehyksille, jotka ovat riippuvaisia ​​pilvisynkronoinnista ja sisällön etähallinnasta. Antennivalinta taajuuden, RF-sovituksen, asennustilan, liittimen, kaapelin reitityksen ja kotelon todellisen suorituskyvyn perusteella voi auttaa valmistajia rakentamaan johdonmukaisemman langattoman järjestelmän. Jos kehittelet uutta valokuvakehystä, vaihdat olemassa olevaa antennia tai suunnittelet OEM/ODM-tuotantoa,ota meihin yhteyttäkeskustellaksesi antennin mitoista, taajuusvaatimuksista, liitinkokoonpanosta, näytteistä ja räätälöidyistä tuotantotarpeistasi Qianmun suunnittelutiimin kanssa.
