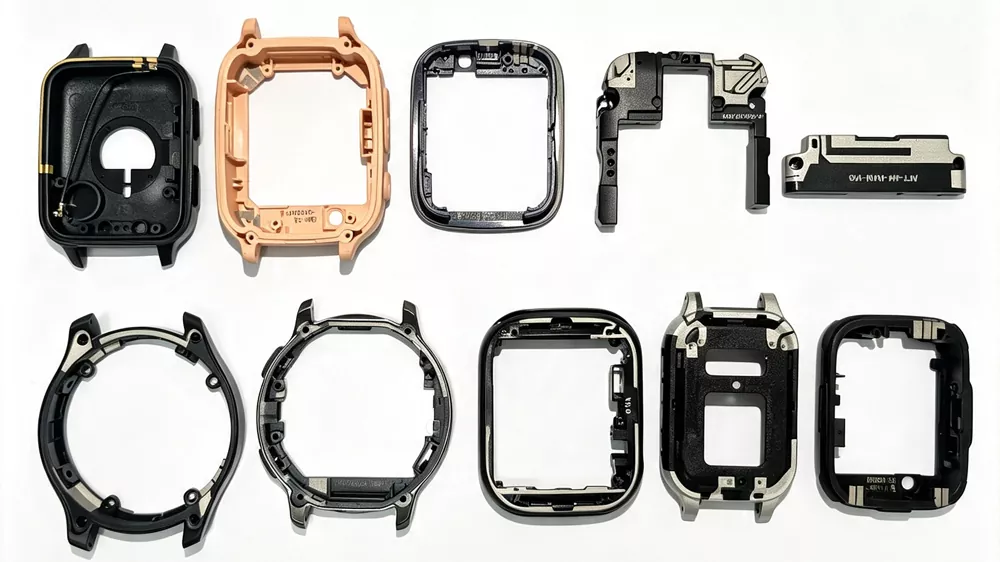

LDS-antenni

LDS-antenni (Laser Direct Structuring Antenna) on 3D-MID-pohjainen RF-rakenne, joka on valmistettu soveltamalla laseraktivointia ruiskupuristetuille muovisubstraateille, mitä seuraa valikoiva kemiallinen pinnoitus johtavien antennijälkien muodostamiseksi.

Prosessi mahdollistaa johtavien kuvioiden määrittämisen suoraan kolmiulotteisiin kotelokomponentteihin, joissa antennin geometria on upotettu mekaaniseen rakenteeseen sen sijaan, että se koottaisiin erilliseksi RF-osaksi.

Toisin kuin perinteiset leimatut tai metallilevyantennit, jotka vaativat erillisen asennuksen laitteen sisälle, LDS-antenni integroi säteilevän rakenteen koteloon tai sisäiseen muovirunkoon, jolloin antennin reitti voi seurata monimutkaisia ​​3D-geometrioita säilyttäen samalla määritellyt sähköiset ominaisuudet.

Järjestelmän näkökulmasta LDS-tekniikka kuuluu 3D-MID:iin (Three-Dimensional Molded Interconnect Device), jossa yksi valettu komponentti voi yhdistää rakenteelliset, johtavat ja kotelon toiminnot laseraktivoitujen pintojen selektiivisen metalloinnin avulla.

Toimintaperiaate

LDS-antennien valmistusprosessi voidaan jakaa neljään ydinvaiheeseen:

Vaihe 1 – Ruiskuvalu: LDS-spesifisistä funktionaalisista muoveista (sisältää erityisiä metalli-orgaanisia komposiittilisäaineita) valmistetaan ruiskuvalulla kolmiulotteinen muovinen kannatin tai kotelo.

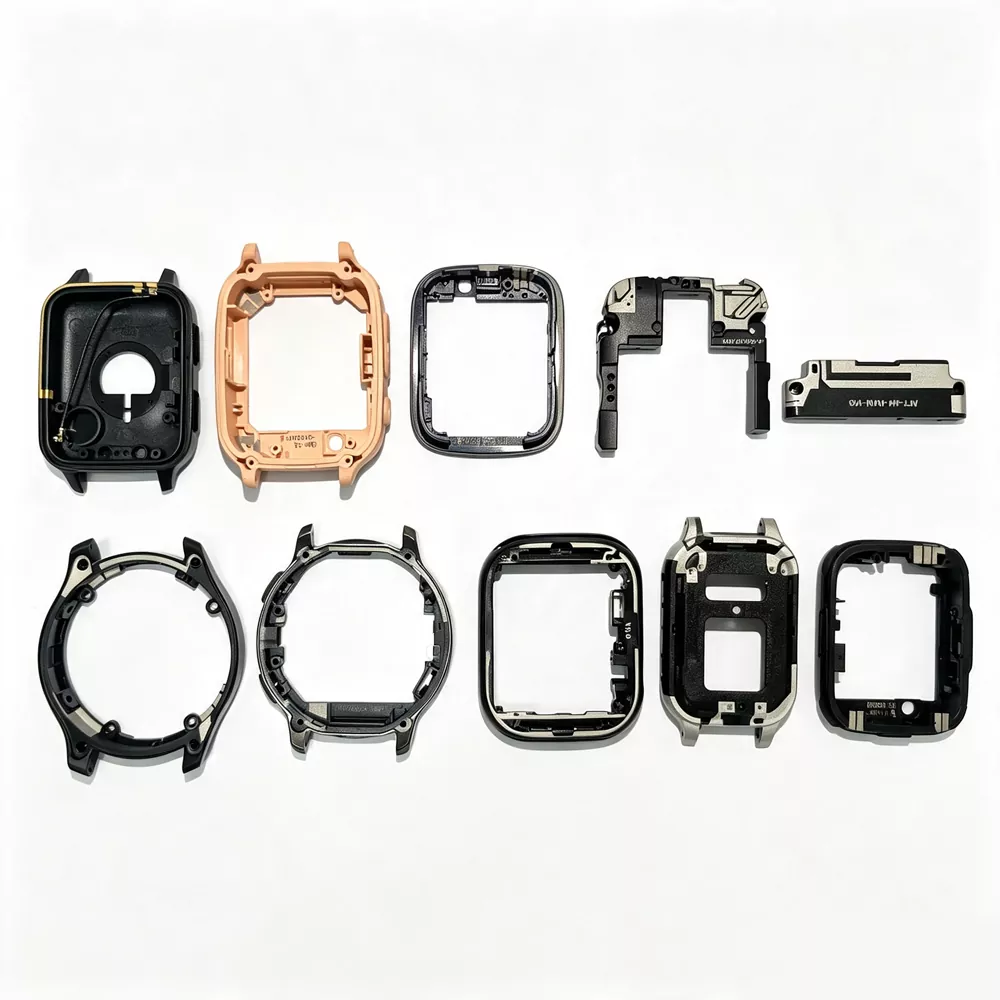

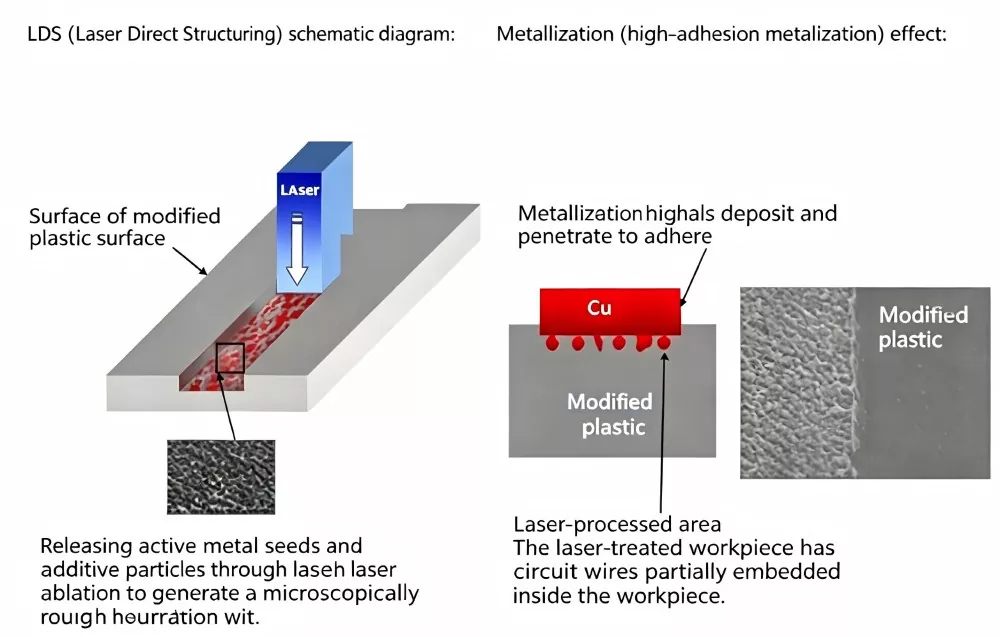

Vaihe 2 – Laseraktivointi: Tietokone ohjaa laserin liikettä johtavan kuvion liikeradan mukaan, projisoi laserin kolmiulotteisen muoviosan pinnalle ja aktivoi piirikuvion sekunneissa. Laserilla säteilytetyillä alueilla lisäaineet aktivoituvat, jolloin muodostuu mikroskooppisesti karkea pinta, joka edistää metallin laskeutumista.

Vaihe 3 – Kemiallinen pinnoitus: Aseta aktivoidut muoviosat kemialliseen pinnoituskylpyyn, jossa metallit, kuten kupari, nikkeli ja kulta, kerrostuvat selektiivisesti aktivoiduille alueille muodostaen johtavia jälkiä.

Vaihe 4 – Kokoaminen ja testaus: Antennipiirin LDS-kotelo on kytketty sähköisesti piirilevyn emolevyyn jousikoskettimilla, nastoilla tai B2B-liittimillä. Kokoonpano toimitetaan verkkoanalysaattorilla tehdyn täyden tarkastuksen jälkeen.

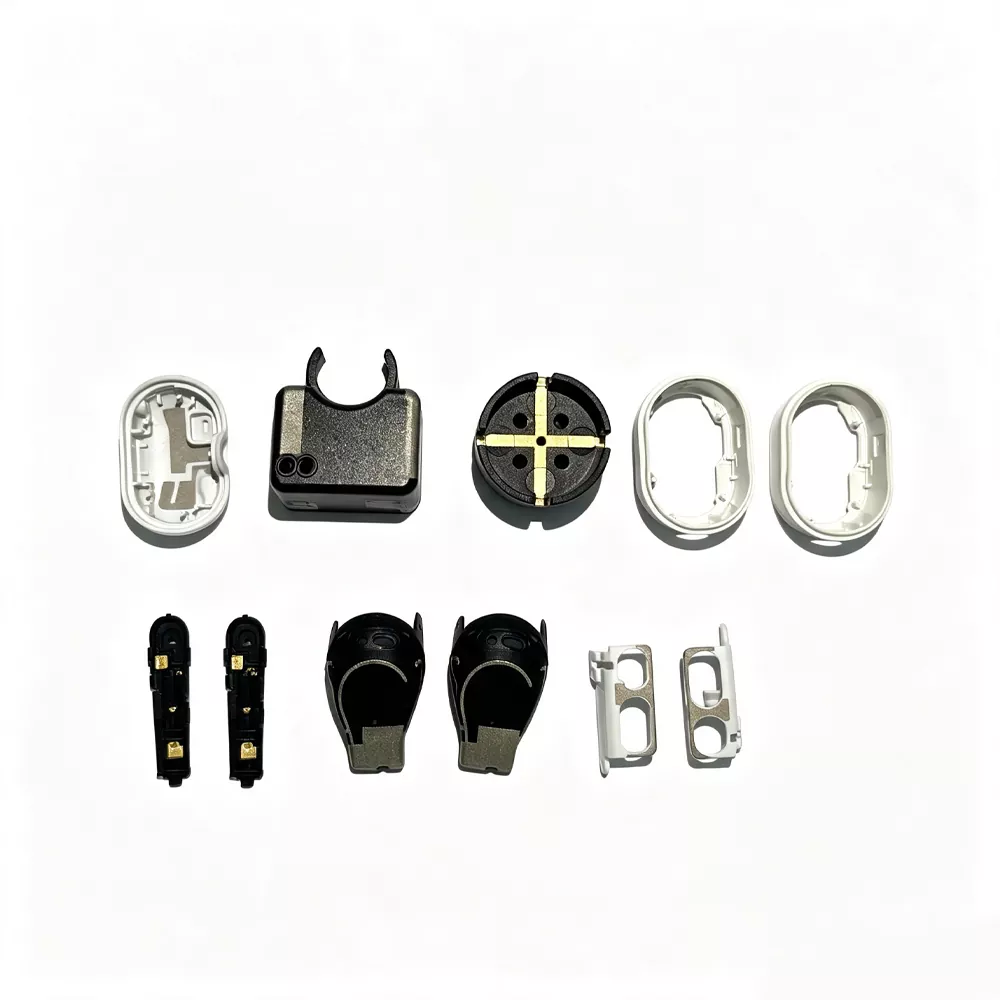

Sovellettavat laitteet

LDS-antennitekniikkaa käytetään laajasti useilla teollisuudenaloilla ja langattomissa sovelluksissa:

Keskeiset myyntivaltit

1. Suuri tilan integrointikyky

LDS-antennit voidaan integroida suoraan laitekoteloon tai rakenteellisiin kiinnikkeisiin, mikä mahdollistaa ohuemmat tuotemallit ilman, että RF-suorituskyky merkittävästi vaarantuu. Antennivälys saavutetaan tarkalla 3D-kuviolla muovisilla alustoilla, mikä tekee siitä sopivan pienikokoisille monikaistaisille langattomille laitteille.

2. Tuotannon vakaus ja prosessin johdonmukaisuus

Laserstrukturointi tarjoaa korkean toistettavuuden ja vakaan kuvion resoluution, mikä tekee siitä sopivan jatkuvaan tuotantoympäristöön. Jokainen yksikkö validoidaan tyypillisesti RF-testauksella, ja tärkeimmät parametrit, kuten S11, tarkistetaan, jotta varmistetaan, että suorituskyky vastaa suunnittelutavoitteita.

3. Vähentynyt sisäinen RF-häiriö

Koska johtavat kuviot muodostuvat suoraan laitteen koteloon, LDS-rakenteet vähentävät riippuvuutta sisäisistä johdotuksista ja minimoivat kotelon sisällä olevien metalliosien aiheuttamat häiriöt.

4. Monikaistainen antennin integrointikyky

Useita toiminnallisia antenneja (LTE / GSM / Wi-Fi / Bluetooth / GNSS) voidaan integroida yhdelle 3D-substraatille, mikä vähentää komponenttien kokonaismäärää ja yksinkertaistaa järjestelmätason RF-arkkitehtuuria.

5. Joustava 3D RF -suunnitteluominaisuus

LDS-tekniikka tukee monimutkaisten johtavien geometrioiden toteuttamista kaarevilla pinnoilla, mikä mahdollistaa antennin asettelun noudattamisen mekaanisia muotoja säilyttäen samalla määritellyt RF-rajoitukset eri taajuuskaistoilla.

Tekniset tiedot

Laserkaiverrusprosessi ja varotoimet

（1) Huomautuksia johtavien piirien suunnittelusta

① Jäljitysreitityksen LDS 3D -substraateilla tulisi välttää toistuvia teräväkulmaisia ​​siirtymiä. Monitasoisissa rakenteissa jatkuva reititys vierekkäisten pintojen poikki parantaa yleensä prosessin vakautta ja pinnoituksen tasaisuutta, erityisesti suuremmissa koteloissa.

② Laserin määrittämä jälkileveys on tyypillisesti noin 0,2 mm suunnitteluresoluutiosta ja alustan geometriasta riippuen.

③ Vierekkäisten johtavien jälkien välinen vähimmäisetäisyys pidetään yleensä yli 0,5 mm:n pinnoitussillan muodostumisen riskin vähentämiseksi sähkökemiallisen pinnoituksen aikana.

④ Johtavien alueiden ja kotelon rajojen välistä välystä ohjataan normaalisti alimillimetrin asteikolla. Noin 1–2 mm:n puskurietäisyys ontelon seinien lähellä käytetään yleisesti vähentämään reunojen kontaminaatiota laserkäsittelyn aikana.

⑤ Pinnan geometria vaikuttaa pinnoituskäyttäytymiseen. Tasaiset alueet tarjoavat yleensä vakaamman laseraktivoinnin ja pinnoitteen konsistenssin, kun taas kaarevat pinnat voivat aiheuttaa vaihtelua paksuudessa ja adheesiossa kulmien valotuserojen vuoksi.

⑥ Laserstrukturoinnin jälkeen osat siirretään suoraan galvanointiin hapettumisen ja pintakontaminaation minimoimiseksi ennen metallointia.

（2) LDS-tuotteen säilytysvaatimukset ennen pinnoitusta ja pinnoitusta

① Laseraktivoidut osat tulee säilyttää kontrolloiduissa kosteusolosuhteissa (yleensä alle 60 % suhteellisessa kosteudessa) ja siirtää pinnoitukseen heti, kun prosessivirtaus sallii, pinnan hapettumisriskin vähentämiseksi.

② Suora kosketus laserkäsiteltyjen pintojen kanssa vältetään, koska kontaminaatio voi vaikuttaa myöhempään metallipinnoituslaatuun.

③ Käsittelyn ja kuljetuksen aikana käytetään erityisiä tarjottimia tai kiinnikkeitä asennon vakauden säilyttämiseksi ja pintavaurioiden tai mikronaarmuuntumisen estämiseksi.

Vertaa vertaisiin

Laadunvalvontaprosessi

1. Saapuvan materiaalin tarkastus: metallin lisäainepitoisuuden testaus muovihiukkasissa, jotka on suunniteltu erityisesti LDS:lle

2. Ruiskuvaluohjaus: Mittatarkkuus ±0,05 mm

3. Lasermerkintä: AOI:n automaattinen optinen tarkastus piirin eheyden varalta

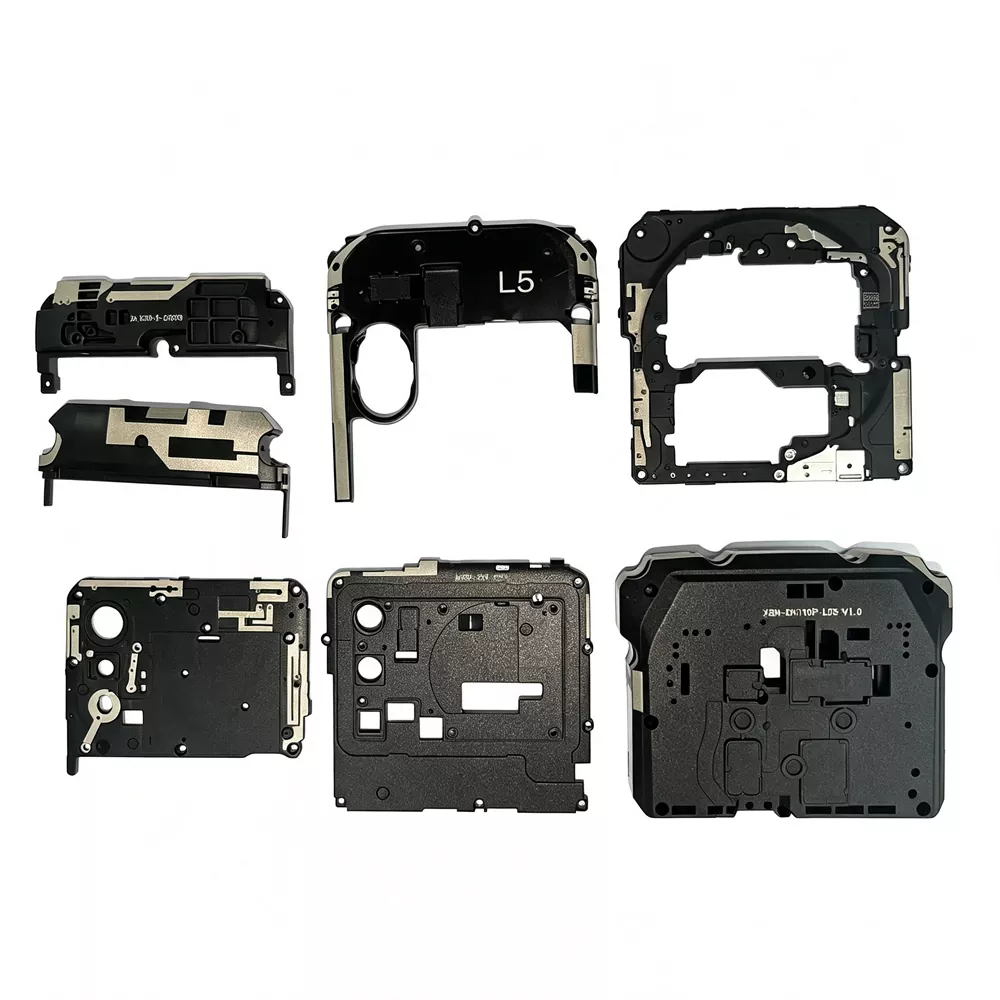

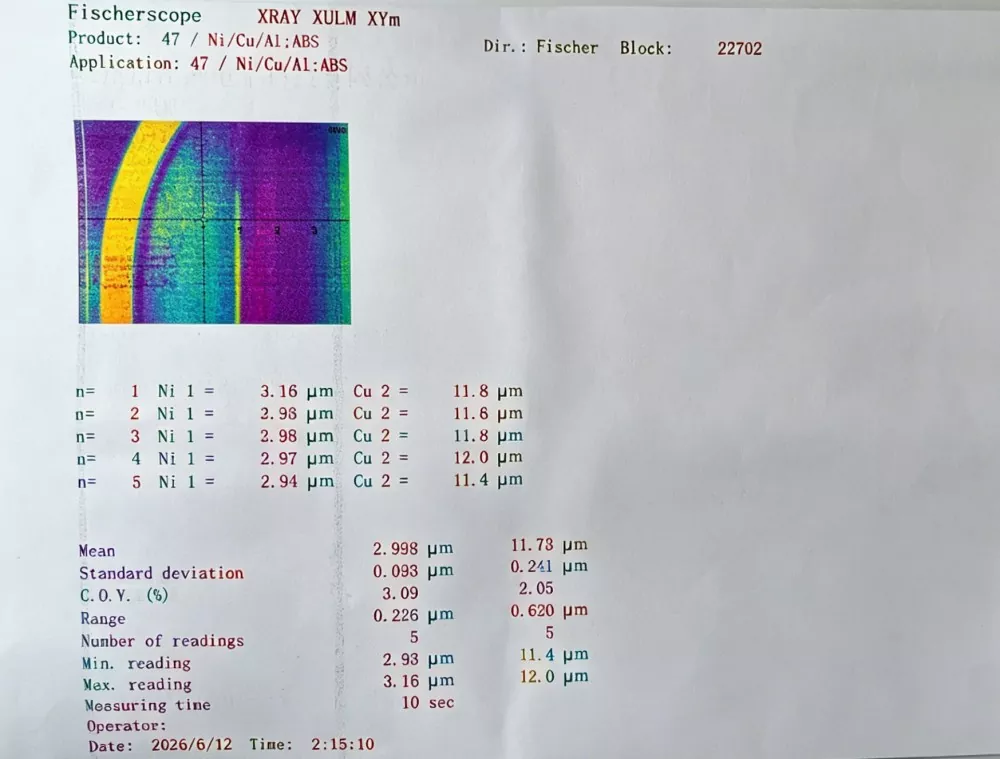

4. Kemiallinen pinnoitus: Pinnoitteen paksuuden tasaisuuden tarkastus (kuparikerros ≥ 5 μm, nikkeli/kultakerros ≥ 0,1 μm)

5. RF-testaus: Verkkoanalysaattori suorittaa täyden tarkastuksen S11:stä, VSWR:stä, vahvistuksesta ja tehokkuudesta.

6. Luotettavuuden näytteenottotarkastus: Sata ruudukkoa All-inclusive-tartuntatestaus

Luotettavana toimittajana jokaisen tuote-erän mukana tulee testiraportti, joka voidaan jäljittää vastaavaan raaka-aineerään.

Kuinka valita LDS-antennituotteet

1. Näytä taajuuskaistavaatimukset

Määritä selkeästi, mitä tiedonsiirtotaajuuskaistoja laitteen on tuettava – 2G/3G/4G/5G Sub-6GHz, Wi-Fi 2.4G/5G/6E, GPS/GNSS, Bluetooth, NFC ja muut. Eri taajuuskaistat vastaavat erilaisia ​​antennireititysmalleja.

2. Tarkista asennustila

- Onko laitteen kotelossa riittävästi LDS-asetelmatilaa?

- Pitääkö antennin seurata reititystä 3D-kaarevaa pintaa pitkin? Juuri siellä LDS loistaa.

3. Tarkista alustan valinta

LDS-antennien substraattimateriaalin tulee olla LDS-spesifistä toiminnallista muovia. Yleisiä vaihtoehtoja ovat PC, ABS, PC+ABS ja LCP. Eri materiaaleilla on omat etunsa ja haittansa lämpötilan kestävyyden, dielektrisyysvakion ja mekaanisen lujuuden suhteen.

4. Tarkista toimitusaika ja vähimmäistilausmäärä.

Valmistajana tarjoamme:

- Näytevaihe: 10 Nopea prototyyppien valmistus

- Pieni erä: 100-1000 kpl, toimitusaika 2 viikkoa

- Laajamittainen tuotanto: Kuukausikapasiteetti ylittää 100 000 yksikköä taatuilla toimitusajoilla.

FAQ

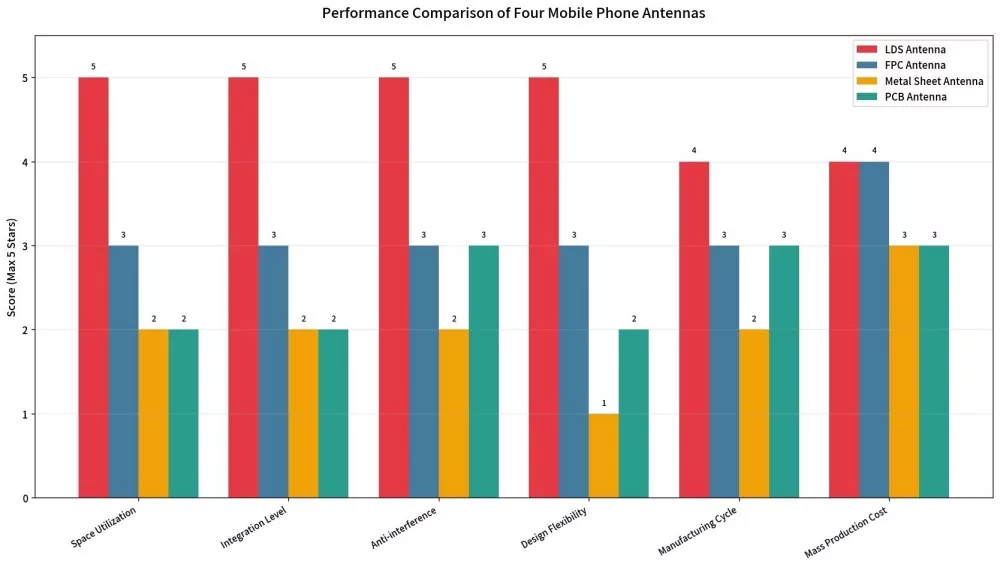

K: Mitä eroa on LDS-antennilla ja FPC-antennilla?

V: FPC-antenni on joustava piiriratkaisu, joka on asennettu laitteen sisään ja vaatii erillisen tasotilan. AnLDS-antennion laserstrukturoitu suoraan laitteen koteloon tai kannattimeen, mikä mahdollistaa paremman mukautumisen 3D-pintoihin ja paremman tilankäytön. Se tarjoaa myös paremman integrointikyvyn ja tehokkaamman häiriönestokyvyn verrattuna perinteisiin FPC-ratkaisuihin.

K: Mikä on vähimmäistilausmäärä räätälöintiä varten?

V: Vähimmäistilausmäärää ei vaadita näytevaiheen aikana. Tuemme näytepyyntöjä, pientuotantoa alkaen 100 kpl ja isompia tilauksia asiakkaan tarpeiden mukaan. Suorana tehtaana tarjoamme joustavaa tuotantotukea projektin eri vaiheissa.

K: Mitä tietoja tarvitaan mukauttamiseen?

V: Asiakkaat voivat toimittaa 3D-CAD-piirustuksia laitteesta (STEP- tai IGS-muoto), kohdetaajuuskaistasta, piirilevyasettelusta ja liitintyypistä. Suunnittelijatiimimme hoitaa reitityssuunnittelun, simulaation optimoinnin ja prototyypin todentamisen.

K: Voiko tämä tekniikka tukea 5G-millimetriaaltosovelluksia?

V: Kyllä. Tekniikka tukee antennimalleja sekä alle 6 GHz:n että millimetriaaltotaajuuskaistoilla. Lopullinen ratkaisu optimoidaan laiterakenteen, käytettävissä olevan tilan ja vaaditun taajuussuorituskyvyn mukaan.

K: Mikä on antennin käyttöikä?

V: Luotettavuustestit osoittavat, että 100 lämpösyklin välillä -40 ℃ - +85 ℃ ja korkean lämpötilan/korkean kosteuden testauksen jälkeen 85 ℃/85 %:n suhteellisessa kosteudessa 168 tunnin ajan suorituskyvyn heikkeneminen pysyy alle 5 %:ssa ja tartunta pysyy vakaana. Suunniteltu käyttöikä voi olla yli 10 vuotta.

K: Voitko tarjota antennin virityksen tukea?

V: Kyllä. Tarjoamme täydellisiä virityspalveluita, mukaan lukien simuloinnin, prototyyppien valmistuksen ja järjestelmätason optimoinnin, mikä auttaa tuotteita täyttämään sertifiointivaatimukset, kuten CTA, CE ja FCC.
