GPS BeiDou antenni

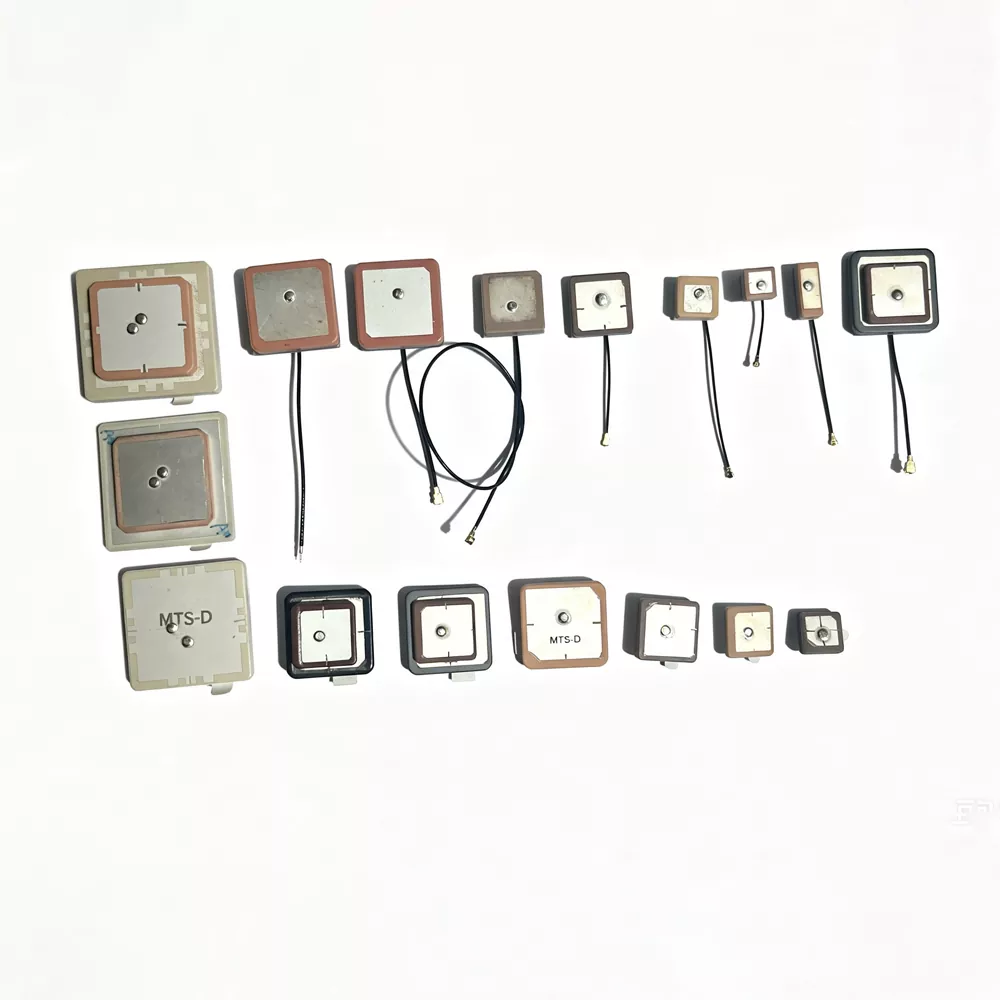

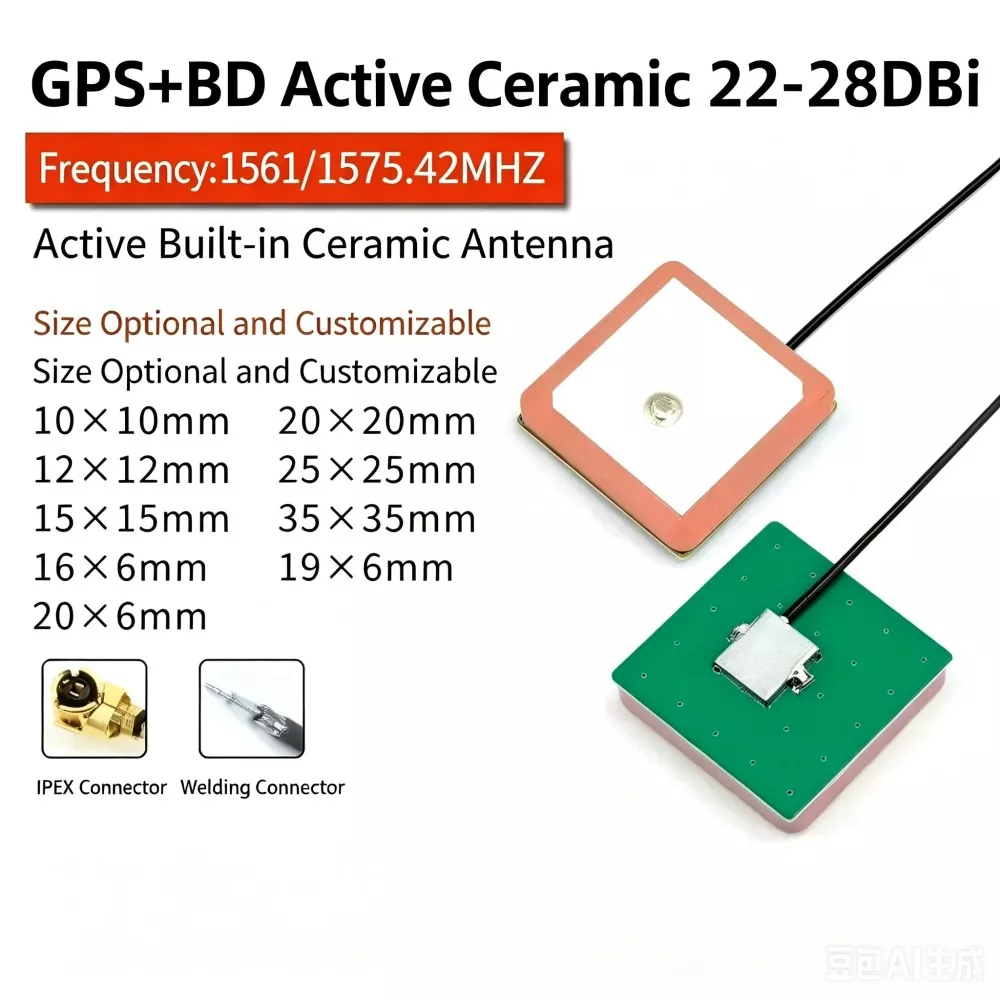

GPS BeiDou -antenni on satelliittinavigoinnin RF-komponentti, joka on suunniteltu vastaanottamaan L1/B1-taajuisia signaaleja, mukaan lukien GPS L1 (1575,42 MHz) ja BeiDou B1 (1561 MHz).

Antenni käyttää tyypillisesti keraamista dielektristä patch-rakennetta, jossa on korkean permittiivisyyden materiaali. Signaalin vastaanotto saavutetaan sähkömagneettisen resonanssin avulla metallipaikan ja keraamisen alustan välillä, jolloin heikot satelliittien RF-signaalit muunnetaan hiljaisiksi sähköisiksi signaaleiksi GNSS-vastaanottimen käsittelyä varten.

Oikeanpuoleista ympyräpolarisaatiota (RHCP) käytetään sovittamaan satelliittilähetysominaisuudet, mikä vähentää polarisaatioepäsopivuushäviötä dynaamisissa vastaanottoympäristöissä.

Yhteensopivat laitteet

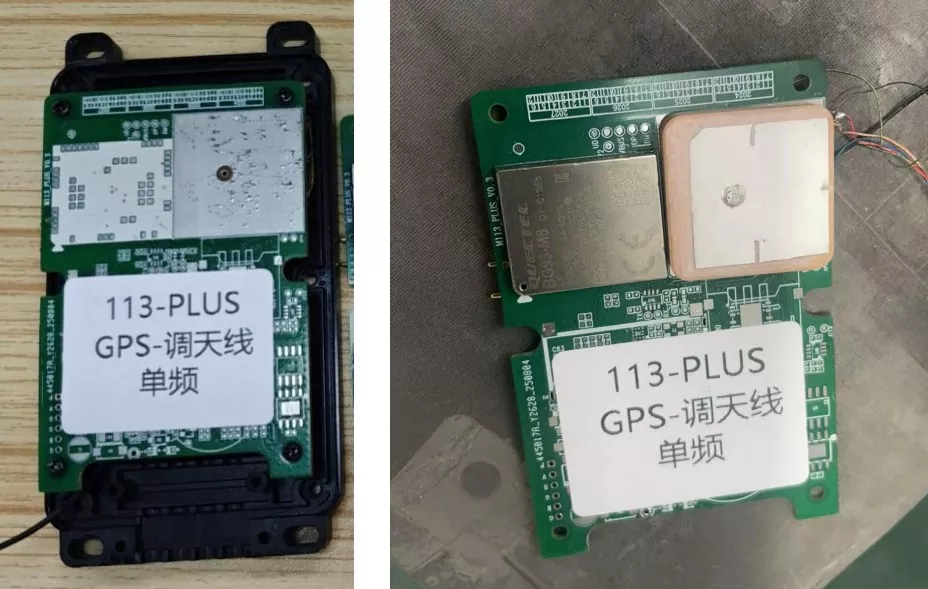

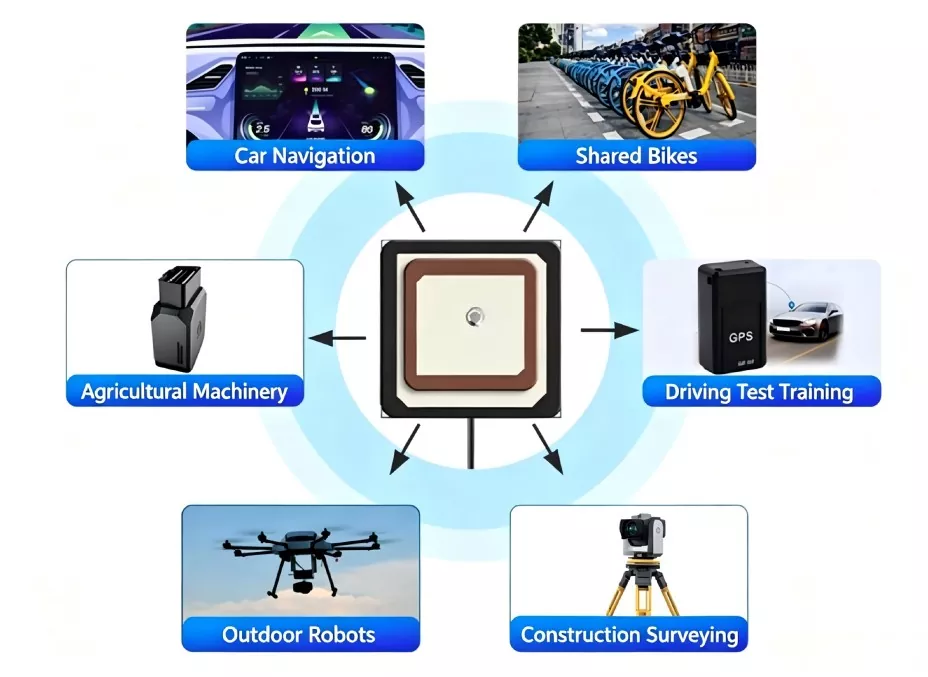

Lähdetehtaana valmistamme GPS BeiDou -antennin. Se tarjoaa poikkeuksellisen yhteensopivuuden ja sitä käytetään laajasti seuraavissa laitteissa:

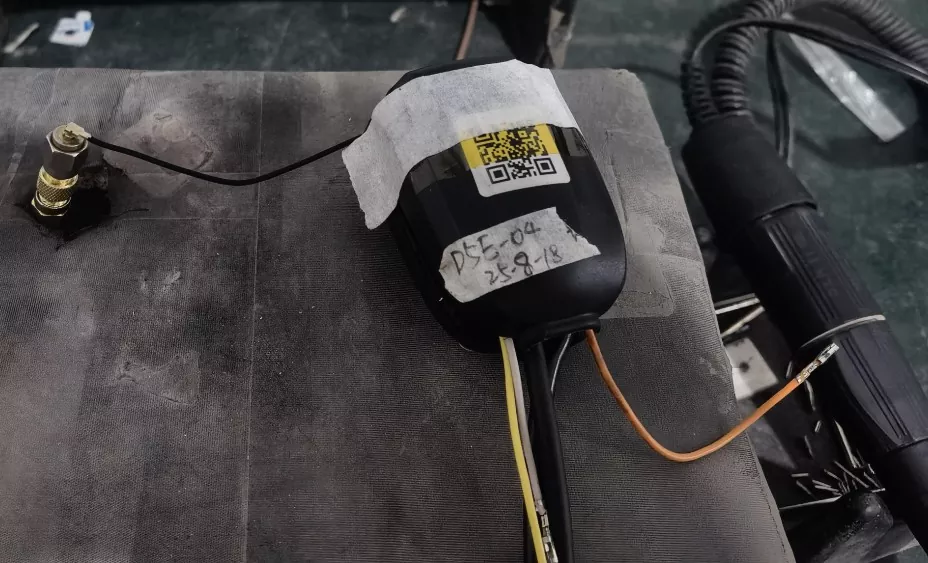

• In-vehicle ja Travel: Ajoneuvon sisäiset navigointijärjestelmät, älykkäät lukot yhteisille polkupyörille ja sähköskoottereille, kojelautakamerat ja OBD-seurantalaitteet.

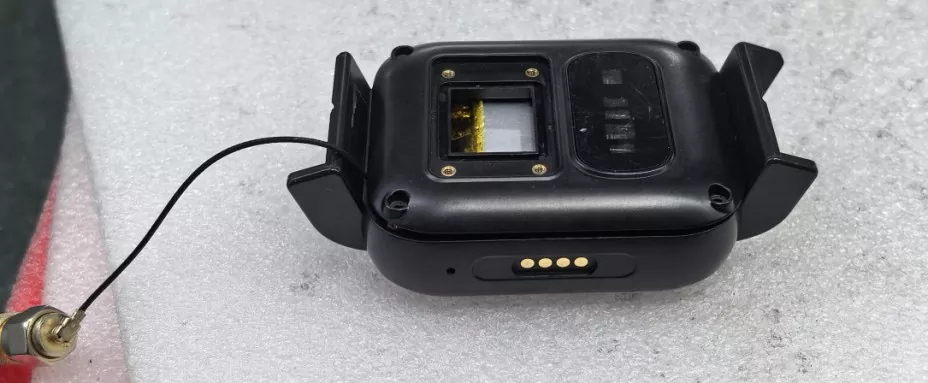

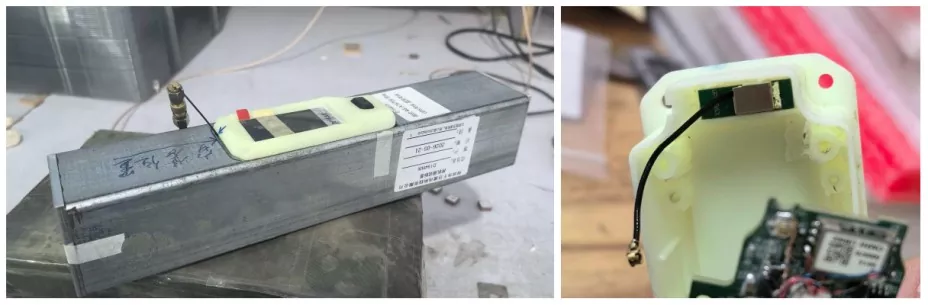

• Esineiden internet ja puettavat laitteet: älykellot, lasten/vanhusten sijaintimerkit, pienoiseläinten seurantalaitteet, omaisuuden seurantatunnisteet.

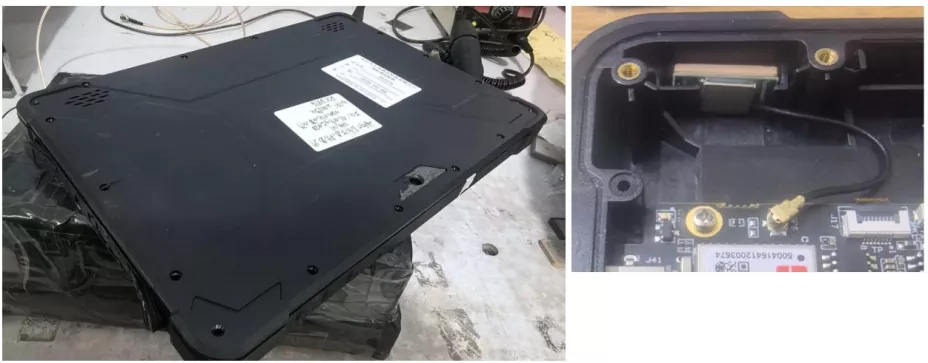

• Teollisuus ja maanmittaus: Tarkat mittaus- ja kartoitusterminaalit, maatalouden drone-lennonohjaimet, teolliset IoT-anturit, kädessä pidettävät PDA:t.

Keskeiset myyntivaltit ja todelliset mitatut tiedot

Tehdastuotantomme ulkoisella GPS-antennilla on seuraavat keskeiset edut:

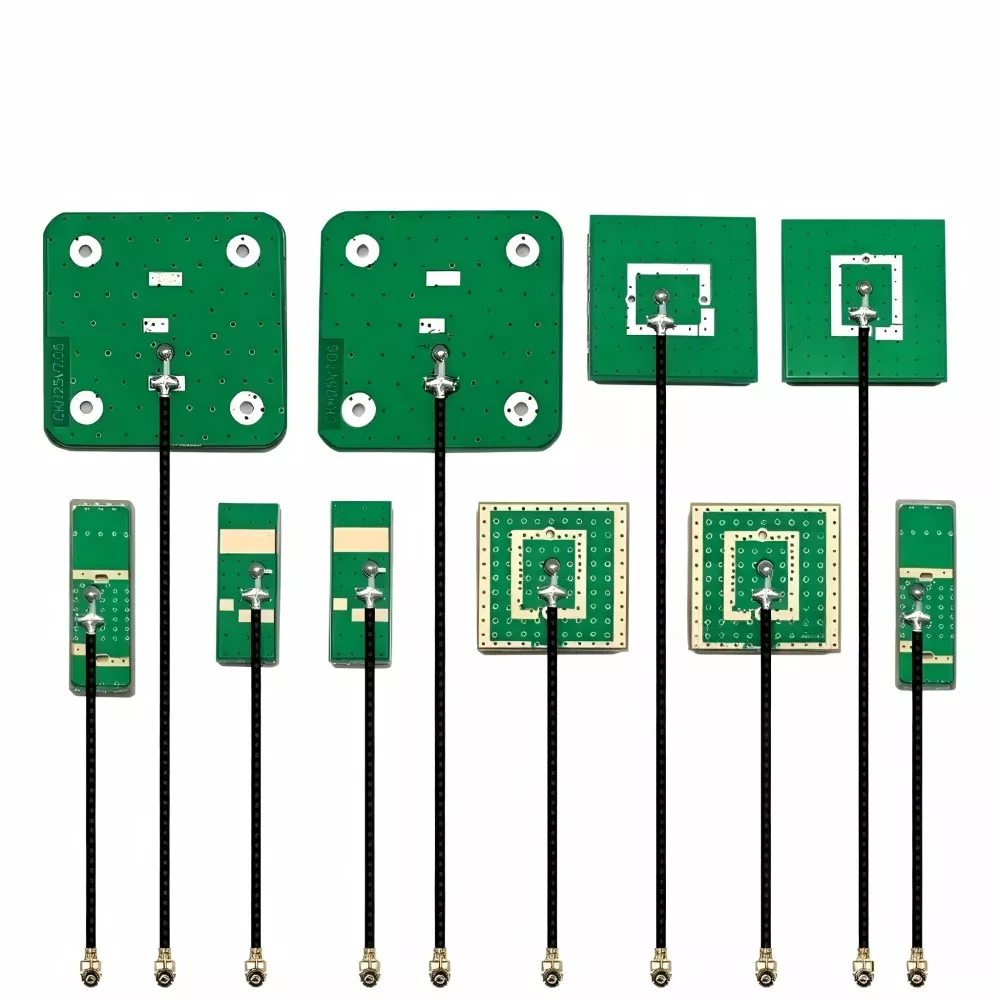

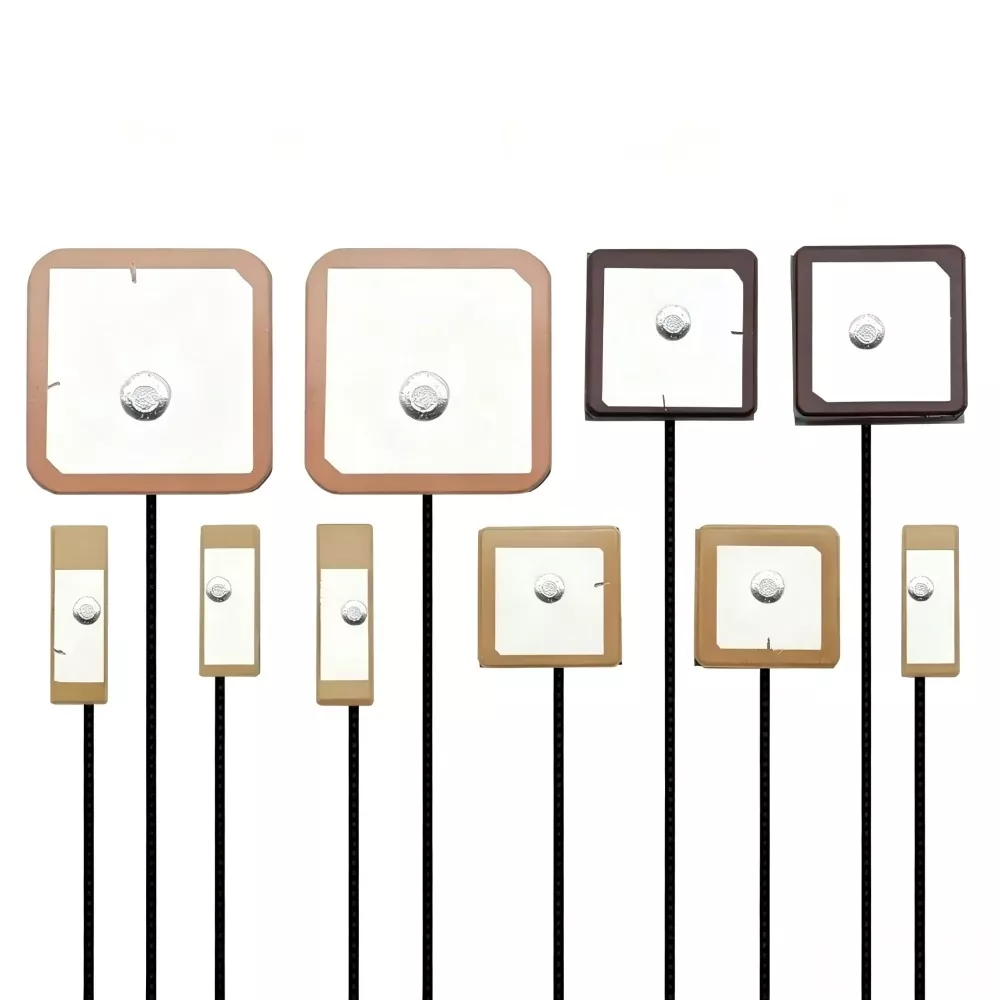

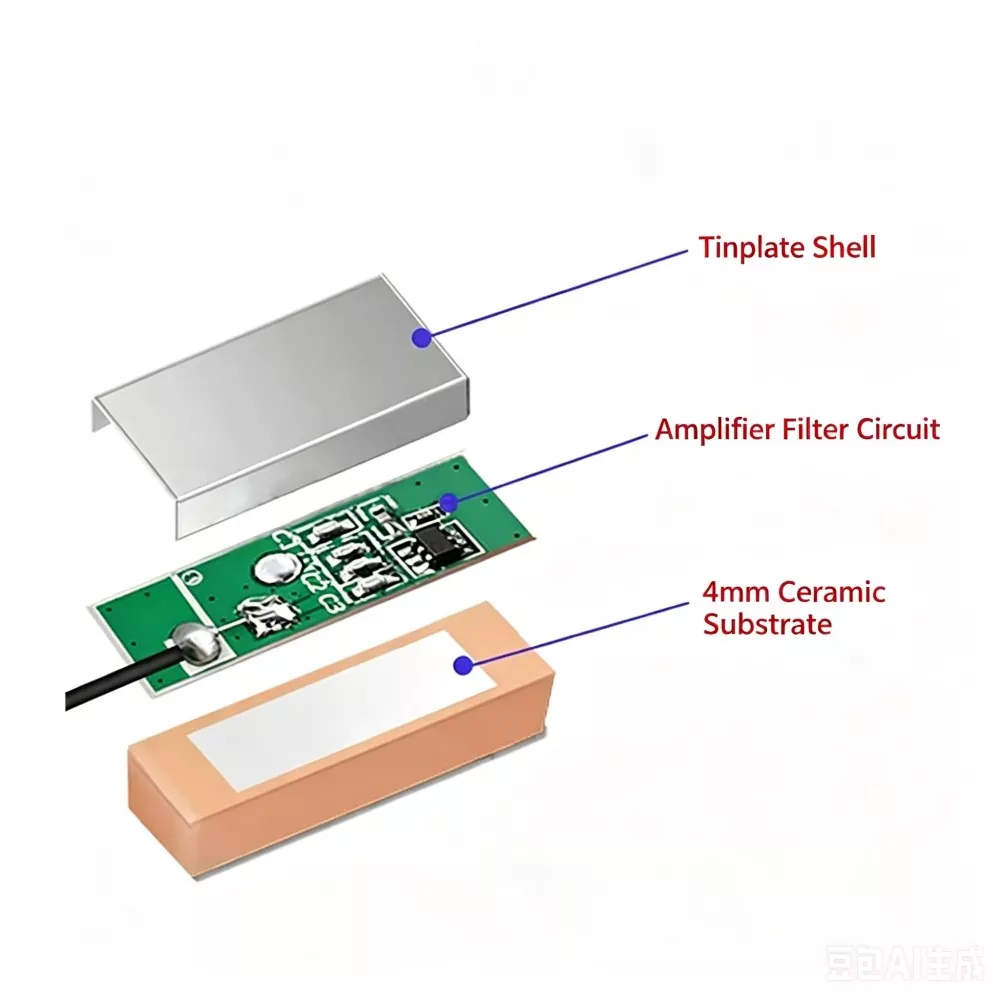

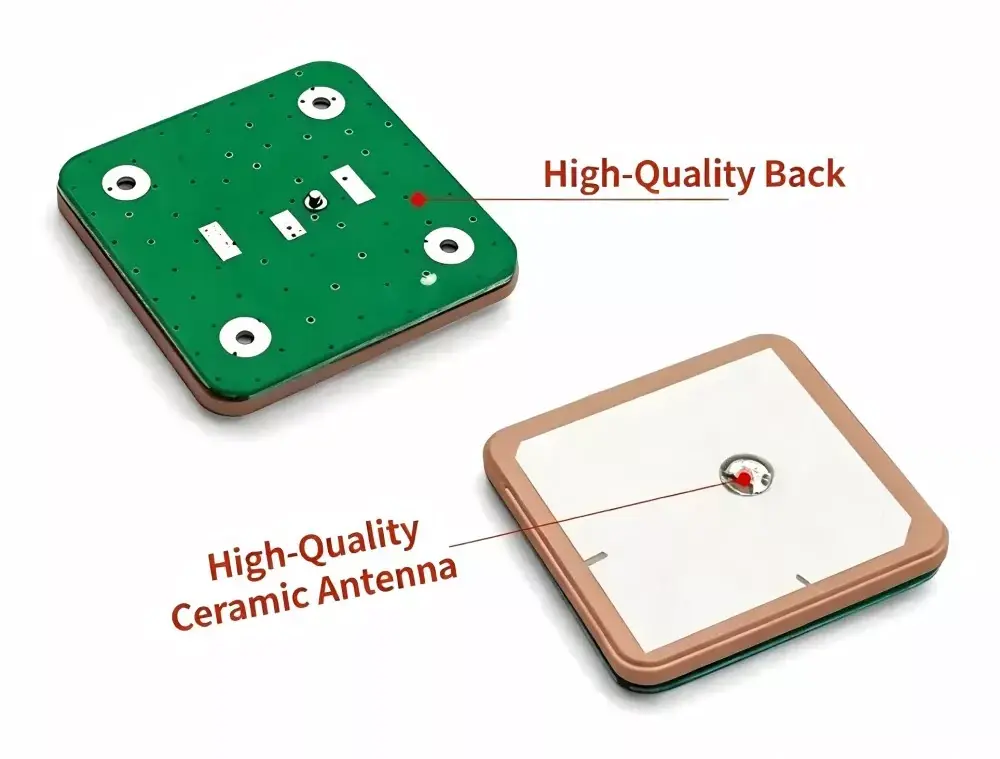

1. Lopullinen koon ja suorituskyvyn tasapaino: Tämä komponentti käyttää monikerroksista matalan lämpötilan rinnakkaispoltettua keramiikkaa (LTCC) -tekniikkaa, ja se säilyttää vakaan resonanssitaajuuden jopa erittäin ohuessa paketissa, jonka mitat ovat vain 16 × 6 × 4,5 mm, mikä tekee siitä ihanteellisen tilan rajatuille miniatyyrille IoT-laitteille.

2. Erinomainen heikon signaalin tunnistuskyky: Varustettu tehokkaalla LNA:lla (low-noise-vahvistimella), mitattu kohinaluku (NF) on ≤2,0 dB ja vahvistus voi olla 25 dB ± 3 dB. Varsinaisessa testauksessa laitteen kylmäkäynnistyssatelliitin hakuaika on lyhennetty 25 sekuntiin ja se pystyy hankkimaan vakaasti yli 7 satelliittia jopa kaupunkien kanjoniympäristöissä.

3. Korkean lämpötilan stabiilius: Keraamisen eristeen lämpötilakerrointa säädetään ±30 ppm/℃:n sisällä. Äärimmäisissä ympäristöissä -40 ℃ - 85 ℃ resonanssitaajuusmuutos on ≤ ± 5 MHz – paljon parempi kuin perinteisissä PCB-antenneissa.

4. Impedanssin sovitus ja häiriönesto: Standardi 50 Ω impedanssirakenne, jossa VSWR ≤ 1,5; valinnaisesti saatavana pinnalla ferriittipinnoitteella, joka tarjoaa kaistan ulkopuolisen vaimennuksen ≥ 40 dB ja suojaa emolevyä tehokkaasti suurtaajuuksilta häiriöitä, kuten DC-DC-muuntimia vastaan.

Tekniset perustiedot ja -parametrit

Syvällinen vertailu kilpaileviin tuotteisiin

1. Selvitysvaatimukset

Antenni on sijoitettava esteettömälle alueelle. Suuria metalliesineitä ei saa olla 30° korkeuskulmassa antennin yläpuolella. Jatkuva 7 cm × 7 cm:n maataso tulee varata antennin alle heijastimeksi ilman, että reititys on sallittu suoraan aktiivisen alueen alle.

2. EMI-eristys

Pidä antenni loitolla kovaäänisistä komponenteista, kuten DC-DC-muuntimista, kristallioskillaattorista, prosessorista ja kaiuttimista. Suositeltava vähimmäisetäisyys on 2 cm.

3. Impedanssin ohjaus

Säilytä 50 Ω ohjattu impedanssi antennin syöttöpisteestä GNSS-moduuliin. RF-jäljet ​​tulee pitää lyhyinä, tasaisesti reititettyinä ja ilman suorakulmaisia ​​mutkia.

4. Suuntauksen ohjaus

Keraamisen pinnan tulee osoittaa ylöspäin ja pysyä samansuuntaisena maatason kanssa. Kallistuskulma ei saa ylittää 15° vakaiden RHCP-vastaanotto-ominaisuuksien säilyttämiseksi.

RF-tekniikan huomioita

1. Riippuvuus maatasosta

GNSS-antenni vaatii vakaan maatason. Suorituskyky korreloi suoraan maan koon ja symmetrian kanssa.

2. Monitie-ympäristön herkkyys

Kaupunkiympäristöt tuovat käyttöön signaalin heijastuspolkuja, jotka heikentävät paikannustarkkuutta ja lisäävät tarkkuuden laimentumista (DOP).

3. LNA:n osuus

Vähäkohinainen vahvistimen vahvistus parantaa tunnistusherkkyyttä, mutta lisää myös herkkyyttä kaistan ulkopuolisille häiriöille, jos suodatus ei ole riittävä.

4. Taajuuden vakaus

Keraamiset dielektriset lämpötilakertoimet vaikuttavat resonanssin ajautumiseen lämpösykliolosuhteissa.

Kuinka valita oikea tuote?

Kun valitset ulkoista GPS-antennia, ota huomioon seuraavat avaintekijät:

1. Taajuus ja polarisaatio Varmista, tarvitseeko laite GPS L1-, BeiDou B1- vai kaksitaajuutta tukea. Älä sekoita ympyräpolarisoituja GNSS-antenneja lineaarisesti polarisoitujen antennien, kuten 2.4G-tyyppisten antennien kanssa, koska tämä johtaa yhteensopimattomuuteen ja heikentää vastaanottoa.

2. Asennustila Kompakteissa laitteissa käytetään tyypillisesti keraamista antennia sen pienen muotokertoimen vuoksi. Kustannusherkissä sovelluksissa, joissa on riittävästi tilaa, voidaan harkita PCB-antenneja. Monimutkaisissa RF-ympäristöissä keraamiset antennit tarjoavat vakaamman suorituskyvyn.

3. Aktiivinen tai passiivinen suunnittelu Jos laitteessa on metallikotelo tai pitkä RF-syöttöjohto (>1 m), suositellaan aktiivista antennia integroidulla LNA:lla signaalihäviön kompensoimiseksi.

4. Validointitiedot Valinnan tulee perustua mitattuun kenttäsuorituskykyyn (esim. satelliittihaku, C/N0, kylmäkäynnistysaika), ei vain laboratorion spesifikaatioita.

Miksi valita meidät (Qianmu Communications)?

• Suora toimitus lähdetehtaalta: Hylkäämme välittäjien voittomarginaalit ja tarjoamme erittäin kilpailukykyiset tehtaalla hinnat joustavalla MOQ:lla.

• Vahvat T&K- ja räätälöintiominaisuudet: Meillä on ammattimaisia ​​RF-insinöörejä, jotka voivat nopeasti mukauttaa keraamisen sirun koon, hopeakerroksen muodon ja LNA-vahvistuksen ID-rakenteen ja piirilevyasettelun perusteella.

• Todellisen tapauksen validointi: Tuotteemme on onnistuneesti integroitu useiden johtavien polkupyörien jakamisen, ajoneuvon sisäisen navigoinnin ja älykkäiden puettavien tuotemerkkien toimitusketjuihin, mikä on ratkaissut lukemattomia ongelmia, kuten "hidas tähtien haku ja toistuva tähtien häviäminen".

• Täysi elinkaaripalvelut: Tarjoamme yhden luukun teknistä tukea – myyntiä edeltävistä impedanssin sovitussimulaatioista ja antenniasetteluohjeista viallisten tuotteiden nopeaan analysointiin myynnin jälkeen.

FAQ

K1: Voidaanko eri taajuuskaistoilla olevia keraamisia antenneja käyttää keskenään?

V: Ei. GNSS-antennit ja 2,4G/5,8G-antennit käyttävät erilaisia ​​polarisaatiotyyppejä ja toimintamekanismeja. GNSS-antennit ovat tyypillisesti RHCP-antenneja, kun taas 2,4G/5,8G-antennit ovat lineaarisesti polarisoituja. Polarisaation ja taajuuden välinen ristiriita johtaa signaalin merkittävään heikkenemiseen tai satelliittilukituksen katoamiseen.

Q2: Miksi antennin koko vaikuttaa suorituskykyyn?

V: Keraamisen antennin suorituskyky liittyy tehokkaaseen säteilyalueeseen ja dielektrisyysvakioon. Suurempi keraaminen tilavuus yleensä parantaa vahvistusta ja herkkyyttä. Kompakteissa malleissa suorituskykyä voidaan kuitenkin osittain optimoida antennin virityksen ja maatason suunnittelun avulla.

Q3: Mikä on ulkoisen GPS-antennin impedanssi?

V: Standardisuunnitteluimpedanssi on 50 Ω, jota käytetään yleisesti GNSS RF -etupääjärjestelmissä. Mukautettuja impedanssiarvoja voidaan tukea järjestelmätason sovitusvaatimuksista riippuen.

Q4: Miten asennuksen suorituskyky varmistetaan?
