NB-IoT-antenni

Markkinoilla on kolme päätyyppiä IoT-antenneja: sisäänrakennetut patch-antennit, imukuppiajoneuvoon asennettavat antennit ja ruuvikiinnitteiset ulkoiset vedenpitävät antennit.

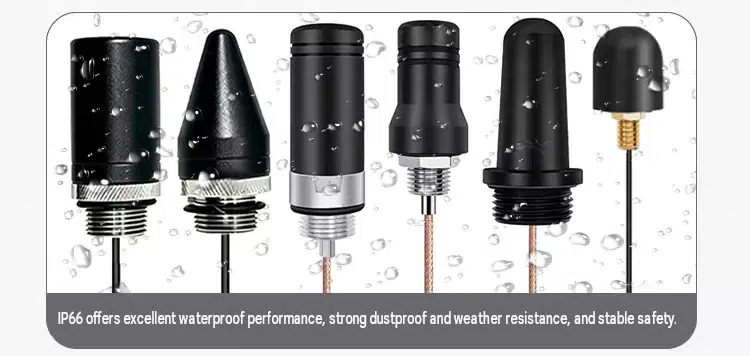

Tässä artikkelissa näkyvä NB-IoT-antenni kuuluu ruuvikiinnitettyjen vesitiiviiden ulkoantennien luokkaan. Se on erityisesti suunniteltu teollisuuden sähkökäyttöisiin ohjauskaapeihin, ulkokäyttöön integroituihin laitekoteloihin ja kunnallisiin IoT-päätteisiin.

Qianmu Communicationin kotelon ulkoinen NB-antenni tukee täyskaistaista NB-IoT:tä 700 MHz:stä 960 MHz:iin ja on yhteensopiva kolmen suurimman operaattorin kapeakaistaisten verkkojen kanssa: China Mobilen, China Unicomin ja China Telecomin. Se on saatavana kahdella yleisellä ruuvikoolla, M12 ja M16, jotka vastaavat useimpien kotimaisten ja maahantuotujen teollisuuskaappien asennusreikästandardeja.

Mikä on ulkoinen antenni NB-IoT-kaapeille

NB-IoT-kaapin ulkoinen antenni on ruuvikiinnitteinen vedenpitävä RF-antenni, joka on suunniteltu teollisiin IoT-laitteisiin. Se asennetaan ulkoisesti laitekaappiin tarjoamaan vakaa langaton signaalinsiirto NB-IoT-päätteille ulko- ja teollisuusympäristöissä.

Toimintaperiaate

Monet asiakkaat uskovat virheellisesti, että antenni on vain metallioskillaattori ja että vedenpitävä kotelo ei vaikuta signaalin suorituskykyyn. Itse asiassa NB-IoT-kaapin ulkoisen antennin rakenne vaikuttaa suoraan pitkän matkan ulkoviestinnän vakauteen. Toimintakykyä voidaan testata ja todentaa vektoriverkkoanalysaattoreiden ja suojattujen kaiuttomien kammioiden avulla.

1. Matalataajuinen oskillaattoriresonanssirakenne

NB-IoT toimii 700–960 MHz:n matalataajuisella tiedonsiirtokaistalla, jolla on pidemmät aallonpituudet ja korkeammat vaatimukset oskillaattorin pituudelle ja maan sovitukselle. Antenni käyttää sisällä segmentoituja kuparia säteileviä elementtejä, jotka täsmäävät tarkasti kapeakaistaisen matalataajuisen resonanssin ja välttävät tavallisissa lyhyissä antenneissa esiintyvän resonanssipoikkeaman ja seisovan aallon kasvun.

2. Kaappi-eristetty säteilyrakenne

Antenni asennetaan kaapin ulkopuolelle. Metalliruuvia käytetään kiinnitykseen ja maadoituskytkentään, kun taas oskillaattori säilyttää turvallisen eristysetäisyyden kaapin metallilevyyn. Tämä välttää metallikotelon aiheuttaman RF-signaalin suojauksen ja absorption.

Saman spesifikaation mukaan metallikaapin sisään asennettu sisäänrakennettu antenni voi vaimentaa 6–9 dB, kun taas ulkoisen NB-IoT-antennin kokonaisvaimennus on vain 1–2 dB.

3. Monikerroksinen tiivistetty vedenpitävä rakenne

Antennissa on takana oleva vedenpitävä silikonitiiviste, kierteinen vedenpitävä kumirengas ja ruiskuvalettu johdinrakenne, jotka tarjoavat kolme suojakerrosta. Sadevesi ja kondenssivesi eivät pääse kaappiin kaapelia pitkin. 50 Ω koaksiaalikaapeli ylläpitää vakaata RF-signaalin lähetystä ja estää ulkolämpötilan muutosten aiheuttaman impedanssin siirtymisen.

4. Melunvaimennusrakenne

Antennikanta lisää maadoitusrenkaan suodattamaan virtalähteiden, PLC:iden ja kaapin sisällä olevien releiden synnyttämää sähkömagneettista kohinaa, vähentämään melutasoa ja parantamaan IoT-päätteen tukiaseman käytön onnistumista.

Yhteensopivat laitteet

NB-IoT-antenni on suunniteltu IoT-päätelaitteille, jotka vaativat metallikotelosuojauksen ja pitkäaikaista ulkokäyttöä. Se sopii siviili-, kaupallisiin ja teollisiin laitteisiin:

1. Smart Remote Transmission -vesimittarikaapit

Kunnalliset vesi- ja kaasulaitteet, kaasunkeräyslaatikot, putkistojen paineenvalvonta- ja ohjauskaapit sekä online-veden laadunvalvontalaitteet.

2. Smart Power ja Industrial Control Equipment

Tehonkeräyskaapit ulkokäyttöön, pienjännitejakelun valvontaterminaalit, aurinkosähköenergian varastointiin integroidut ohjauskaapit ja sähkömittarin keskittimet.

3. Smart City -turvalaitteet

Tiepölyvalvontalaatikot, ympäristön ja sään valvonta-asemat, pysäköintipuomien ohjauskaapit ja ulkokäyttöön tarkoitettujen katuvalojen älykkäät ohjaimet.

4. Teollisuusautomaatioterminaalit

Tehdaspajan tiedonkeruun ohjauslaatikot, varastologistiikan paikannusterminaalit ja laitevika-langattomien hälytyskaapit.

5. Maatalouden IoT-laitteet

Kentän maaperän seurantakaapit, vesiviljelyn veden laadunvalvontakaapit ja kasvihuoneympäristön integroidut seurantalaitteet.

Yksityiskohtainen teknisten parametrien taulukko

Yleinen UKK-osio

Q1: Voidaanko ulkoisen NB-IoT-antennin kaapelin pituutta ja liitintä muuttaa?

V: Kyllä. Vakiomallit tukevat koaksiaalikaapelin pituuksia 1,5 metristä 10 metriin. Liittimet, kuten SMA, IPEX ja N, voidaan vaihtaa tarpeen mukaan. Joukkotilaukset tukevat myös mukautettuja kuorivärejä ja LOGO-silkkipainatusta.

Q2: Onko tämä ulkoantenni yhteensopiva China Mobilen, China Unicomin ja China Telecomin NB-korttien kanssa samanaikaisesti?

V: Kyllä. Antenni kattaa koko 700–960 MHz NB-IoT-taajuuskaistan ja on yhteensopiva kolmen suurimman operaattorin NB-verkkojen kanssa. Eri taajuuskaistoja varten ei tarvitse ostaa erillisiä versioita.

Q3: Vaikuttaako langan taipuminen antennisignaaliin, kun kaapin sisätila on rajallinen?

V: Kaapelia voidaan taivuttaa varovasti suurella taivutussäteellä, mutta 90 asteen taivutusta ja toistuvaa taittamista tulee välttää. Pidä kaapeli mahdollisimman suorana asennuksen aikana ja etäällä häiriölähteistä, kuten virtalähteistä ja taajuusmuuttajista, jotta signaali ei heikkene merkittävästi.

Kysymys 4: Onko antennin metallimutteri alttiina ruostumaan pitkäaikaisessa käytössä rannikon suolaruiskutusympäristöissä?

V: Ei. Antennin lukitusmutteri on valmistettu passivoidusta ruosteenestoalumiiniseoksesta ja se on läpäissyt 48 tunnin suolasuihkutestin. Se ei ole altis ruosteelle tai jumiutumiseen pitkäaikaisessa ulkokäytössä rannikkoalueilla. Erittäin syövyttävissä ympäristöissä insinööreiltä voidaan pyytää räätälöityjä korroosionestoratkaisuja.
