Kehon kulunut kamera 4G/5G antenni

Shenzhen Qianmu Communication Technology Co., Ltd. on vartalokäyttöisten kameroiden 4G/5G-antennien kotimainen T&K- ja valmistuslähdetehdas.

Olemme kehittäneet sisäisen FPC-laajakaistaisen sisäänrakennetun Sub6G-antennin, joka on yhteensopiva 4G LTE:n ja valtavirran kotimaisten ja kansainvälisten 5G Sub6G -taajuuskaistojen kanssa. Antennille on tehty erikoistunut suorituskyvyn optimointi, joka vastaa kompaktin laitetilan, metallisuojauksen, akun häiriöiden, ihmiskehon kulumisesta johtuvan signaalin menetyksen ja ankarien kenttäkäyttöolosuhteiden aiheuttamiin haasteisiin.

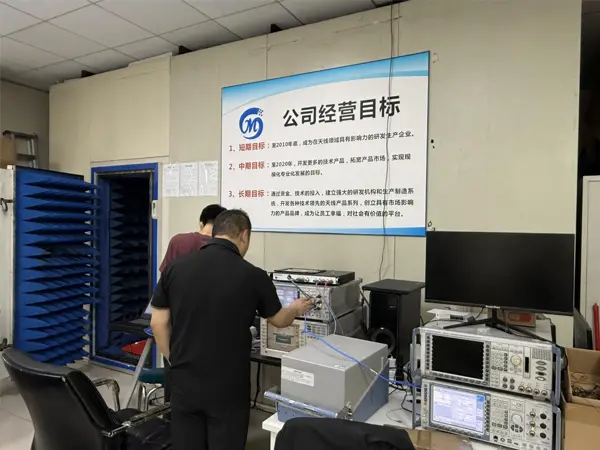

Antenni käyttää luotettavaa joustavaa PI-substraattia ja on kiinnitetty teollisuusliimalla, joten se sopii kompakteihin laiterakenteisiin. Kaikille tuotteille tehdään täydellinen OTA-simulaatiotestaus kaiuttomissa kammioissa todellisten käyttöympäristöjen kopioimiseksi. VNA- ja OTA-testitiedot arkistoidaan tuotantoeräkohtaisesti, ja tarkastusraportit voidaan toimittaa pyynnöstä.

Ammattimainen tekninen määritelmä

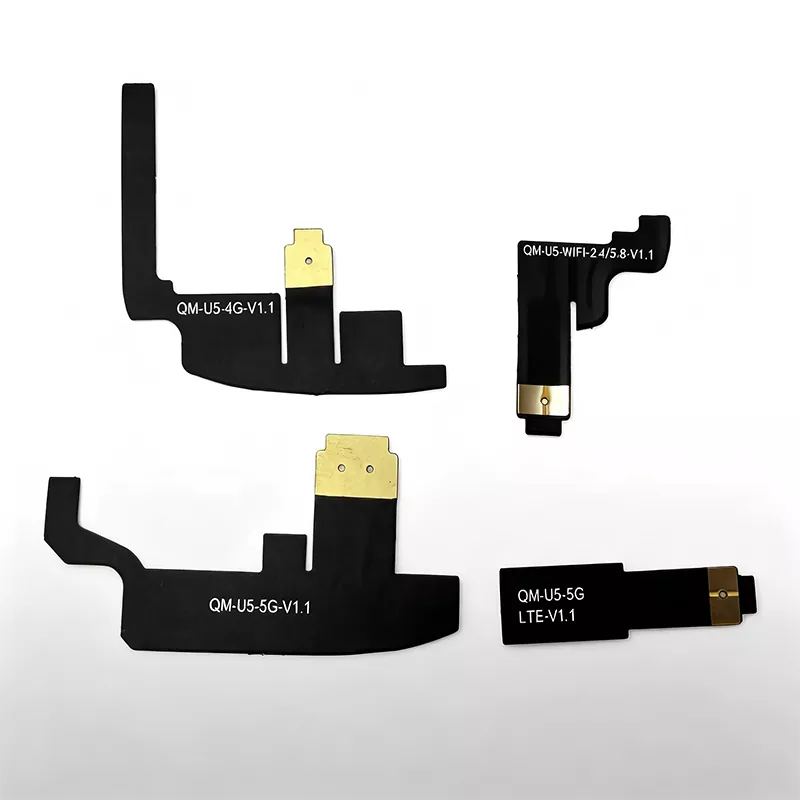

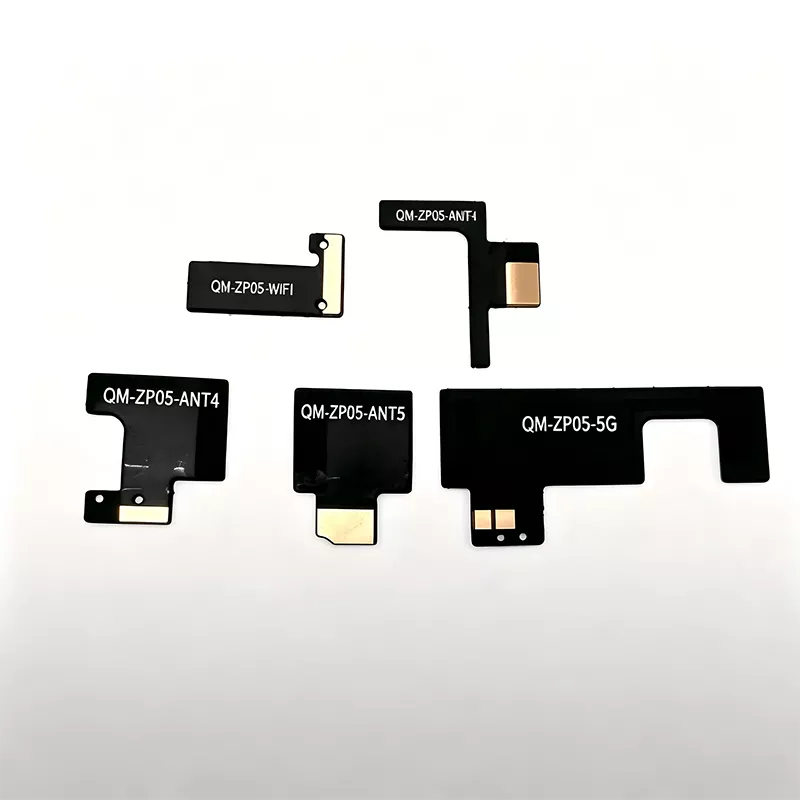

Body Worn Camera 4G/5G -antennimme on laajakaistainen PIFA FPC joustava sisäänrakennettu Sub6G-antenni. Se tukee LTE-taajuuksia B1/B3/B5/B8/B20/B38/B40 ja valtavirran 5G Sub6G -taajuuksia N41/N78/N79. Antenni käyttää tärinää kestävää, suolasuihkua kestävää, erittäin taivutettavaa PI-kalvosubstraattia yhdistettynä teollisuuslaatuiseen korkean lämpötilan kaksipuoliseen liimaan ja U.FL/IPEX RF -syöttölinjaan, mikä tekee siitä ihanteellisen sisäasennukseen vartaloon kiinnitettäviin kameroihin.

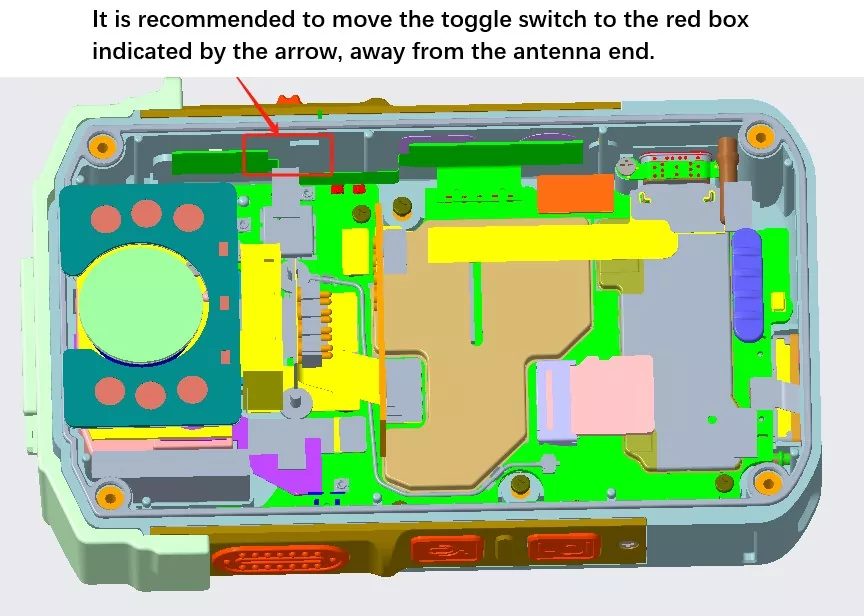

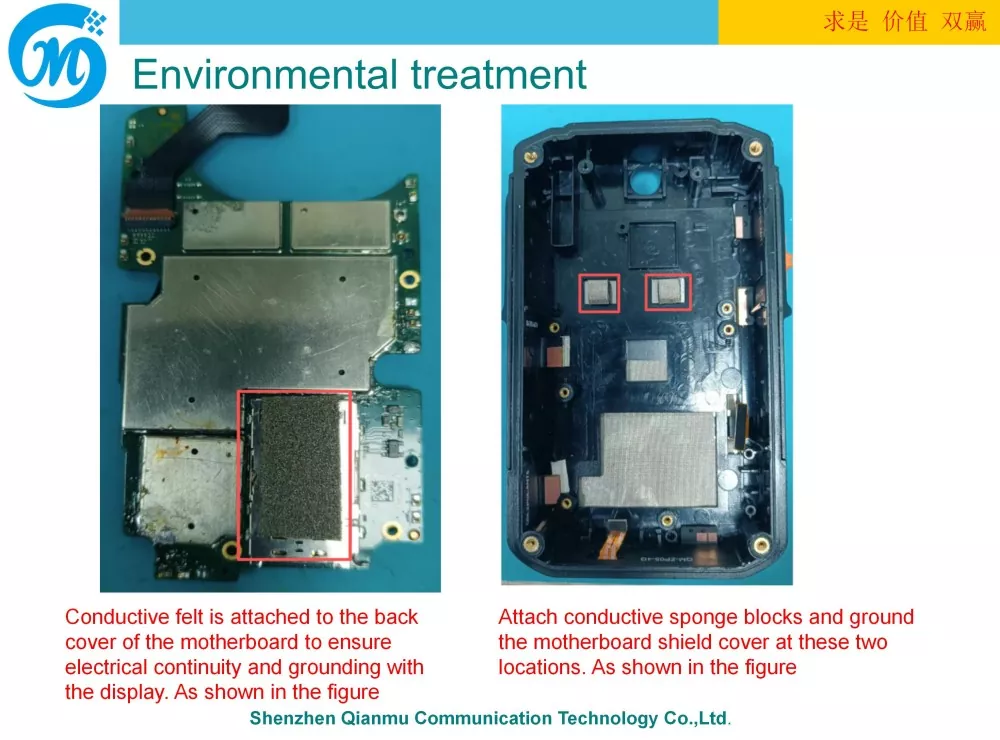

Toisin kuin perinteiset IoT FPC-antennit, suunnitteluvaiheessa on koko järjestelmän 3D-simulointi, mukaan lukien metallikotelo, litiumakku, kameran pidike, emolevyn suojakansi ja ihmiskehon haamumalli simulointiympäristöön.

Tehtaalla valmiiksi sovitettu 50 Ω impedanssiin ja samanaikaisesti altistettu putoamis-, lämpötilavaihtelu-, suolasuihku- ja kosteusluotettavuustesteille. Tämä vähentää asiakkaiden järjestelmäintegraatioiden työtaakkaa ja lyhentää poliisin laitteistoprojektien kehityssykliä.

Antennin täydellinen toimintaperiaate

Koko antenni koostuu FPC-säteilyjohtimesta, teollisesta liimautuvasta taustakerroksesta, U.FL-koaksiaalisyöttimestä ja emolevyn RF-sovitusverkosta, mikä mahdollistaa suurtaajuisten sähkömagneettisten aaltojen kaksisuuntaisen muuntamisen 4G/5G-solukkosignaalin lähetyksen ja vastaanoton saavuttamiseksi.

Lähetyksen aikana tallentimen viestintämoduuli muuntaa videovirrat, SOS-hälytykset ja sijaintitiedot suurtaajuisiksi sähköisiksi signaaleiksi, jotka lähetetään koaksiaalikaapelin kautta FPC-resonanssirakenteeseen. Nämä signaalit muunnetaan sitten 4G/5G-sähkömagneettisiksi aalloksi ulkoista säteilyä varten, mikä lähettää todisteita tukiasemalle.

Vastaanoton aikana antenni kaappaa sähkömagneettiset aallot tukiasemalta ja muuntaa ne sähköisiksi signaaleiksi, jotka lähetetään sitten takaisin moduuliin aikataulutuskomennon ja parametrien etävastaanoton loppuunsaattamiseksi.

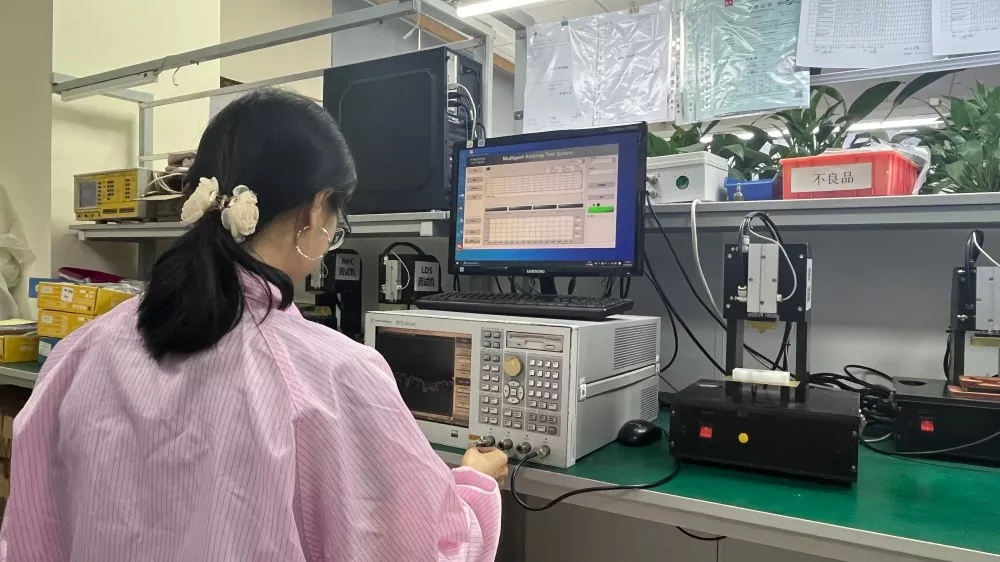

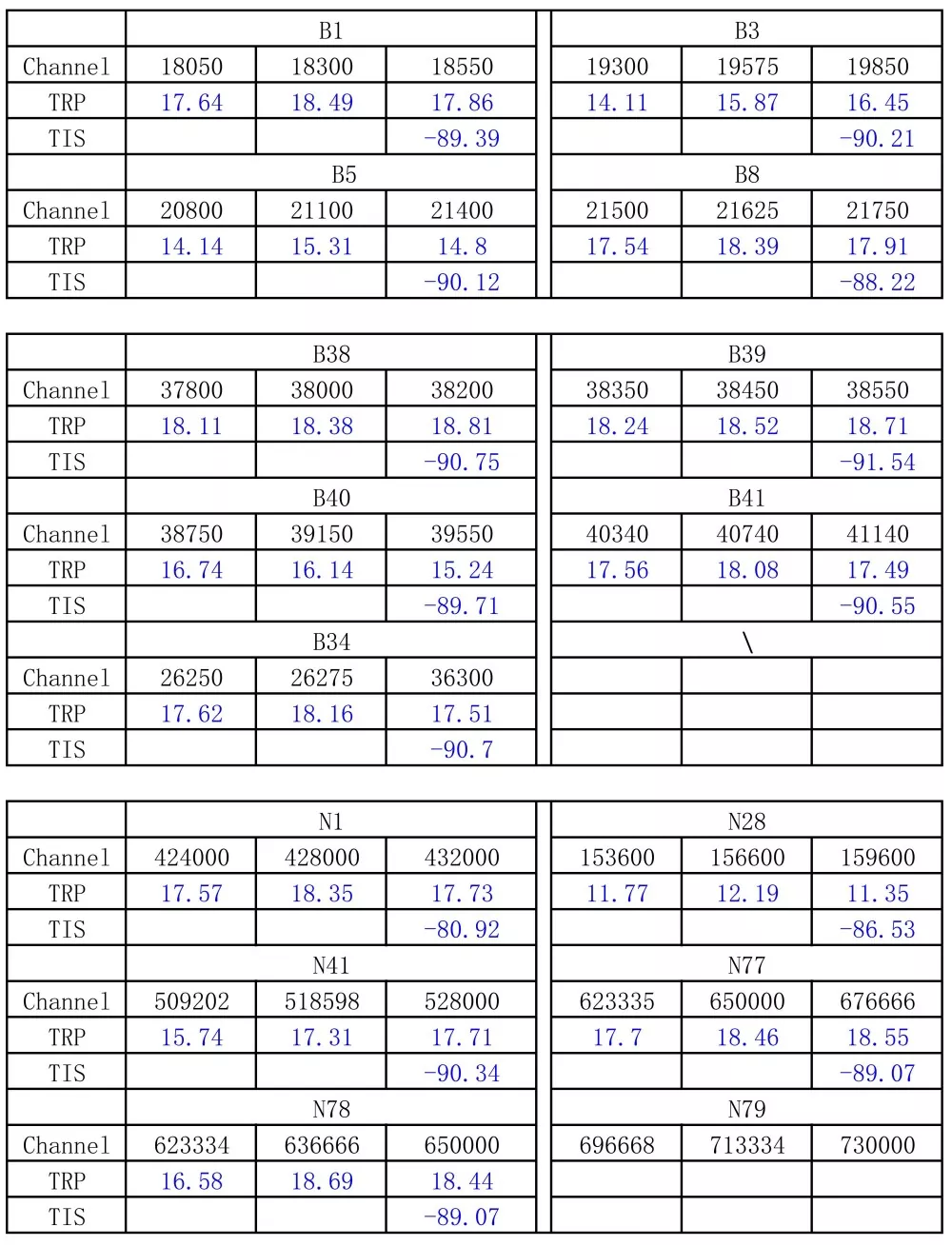

Ihmisen selän kulumisen aiheuttaman RF-häviön kompensoimiseksi suorituskykyä parannetaan simulaatiolla kaiuttomassa kammiossa käyttämällä ihmiskehon fantomimallia, mikä johtaa 22,8 dB:n parantumiseen TIS-vastaanottoherkkyydessä verrattuna perinteisiin FPC-antenneihin. Simuloiduissa käyttöolosuhteissa LTE B8:n standardiantennin hyötysuhde on vain 40,46 %, kun taas Qianmun antenni saavuttaa ≥52 % LTE-matalataajuudella ja ≥47 % 5G N78:lla. Jokaisesta erästä suoritetaan näytteenotto ja uudelleentestaus VNA:lla, ja testikäyrät ja tuotantotietueet arkistoidaan asiakkaiden todentamista varten.

Yhteensopivat laitteet ja tarvikkeet

Yhteensopiva päätelaitteiden kanssa

1. Yleisen turvallisuuden ja liikennepoliisin 4G/5G teräväpiirto lainvalvontaelimen kamera

2. Kehokamera kaupunkien hallintoon, tiehallinnon ja palokunnan audiovisuaalisten todisteiden keräämiseen

3. Räjähdyssuojattu luonnostaan ​​vaaraton lainvalvontatallennin kemian- ja kaivosteollisuudelle

4. Power Inspection Single Soldier Recording Terminal

5. Overseas Export 4G/5G Single Soldier Law Enforcement Device

Yhteensopiva viestintämoduuli

- 4G LTE Cat.1 / Cat.4 tiedonsiirtomoduuli 5G Sub-6 GHz kotimainen/tuotu viestintämoduuli 4G+5G+WiFi-monimuotoinen integroitu viestintämoduuli

Tehtaan toimittamat materiaalit tuotantoon

U. Eripituiset FL/IPEX-koaksiaalikaapelit, vahviketeräslevyt ja korkean lämpötilan suolankestävä teollinen liimapohja. Mukautettava kaapelin pituus ja liitinmääritykset, jotka perustuvat emolevyn suunnitteluun, minimoimaan asiakkaiden toissijaisen käsittelyn.

Tekniset tiedot

Antennihankinta- ja valintaopas

1. Keskity todellisiin mittaustietoihin täydellisistä vartalolla käytettävistä laitteista sen sijaan, että luottaisit pelkästään vapaan tilan parametreihin. Tyypilliset valmistajan tietolomakkeet sisältävät paljaille levyille tehdyt mittaukset; suorituskyky heikkenee merkittävästi, kun se on asennettu laitekoteloon ja kulunut. Kun ostat, pyydä aina koko järjestelmän VNA/OTA-testiraportteja äläkä luota pelkästään teoreettisiin spesifikaatioihin.

2. Aseta etusijalle sellaisen lähdetehtaan valinta, jolla on kokemusta yhden sotilaan lainvalvontalaitteiden massatuotannosta. Yhden sotilaan laitteiden haasteet ovat metallikoteloiden ja akkujen aiheuttamien häiriöiden, ihmiskehon kulumisen ja ankarien ympäristöjen käsitteleminen. Tehtaat, joilla on aikaisempaa projektikokemusta, voivat tarjota varhaisia ​​rakenteellisia ja piirilevysuosituksia, mikä vähentää muottien muutosten ja uudelleenkäsittelyn tarvetta.

3. Erottele kotimaiset ja kansainväliset taajuusalueet ja määritä selkeästi luotettavuuden testausstandardit. Vahvista kotimaisissa projekteissa LTE B1/B3/B5/B8/B20 ja 5G N41/N78/N79; vientiprojektien osalta vahvista vastaavat ulkomaiset taajuusalueet. Edellytä pudotus-, suolasuihku- ja korkean/matalan lämpötilan näytteenottotestien suorittamista. Kuluttajatason antennit eivät täytä poliisin kenttätoiminnan vaatimuksia.

4. Arvosta RF-teknisiä palveluita ja vältä pelkkää hintavertailua. Projektikehitys kohtaa usein häiriöitä, taajuuspoikkeamia ja heikentynyttä kulumista. Välittäjillä ei ole RF-teknisiä valmiuksia; asettaa etusijalle valmistajat, jotka voivat tarjota asettelusuosituksia ja auttaa täydellisten järjestelmävikojen vianmäärityksessä.

Miksi valita Shenzhen Qianmu Communications

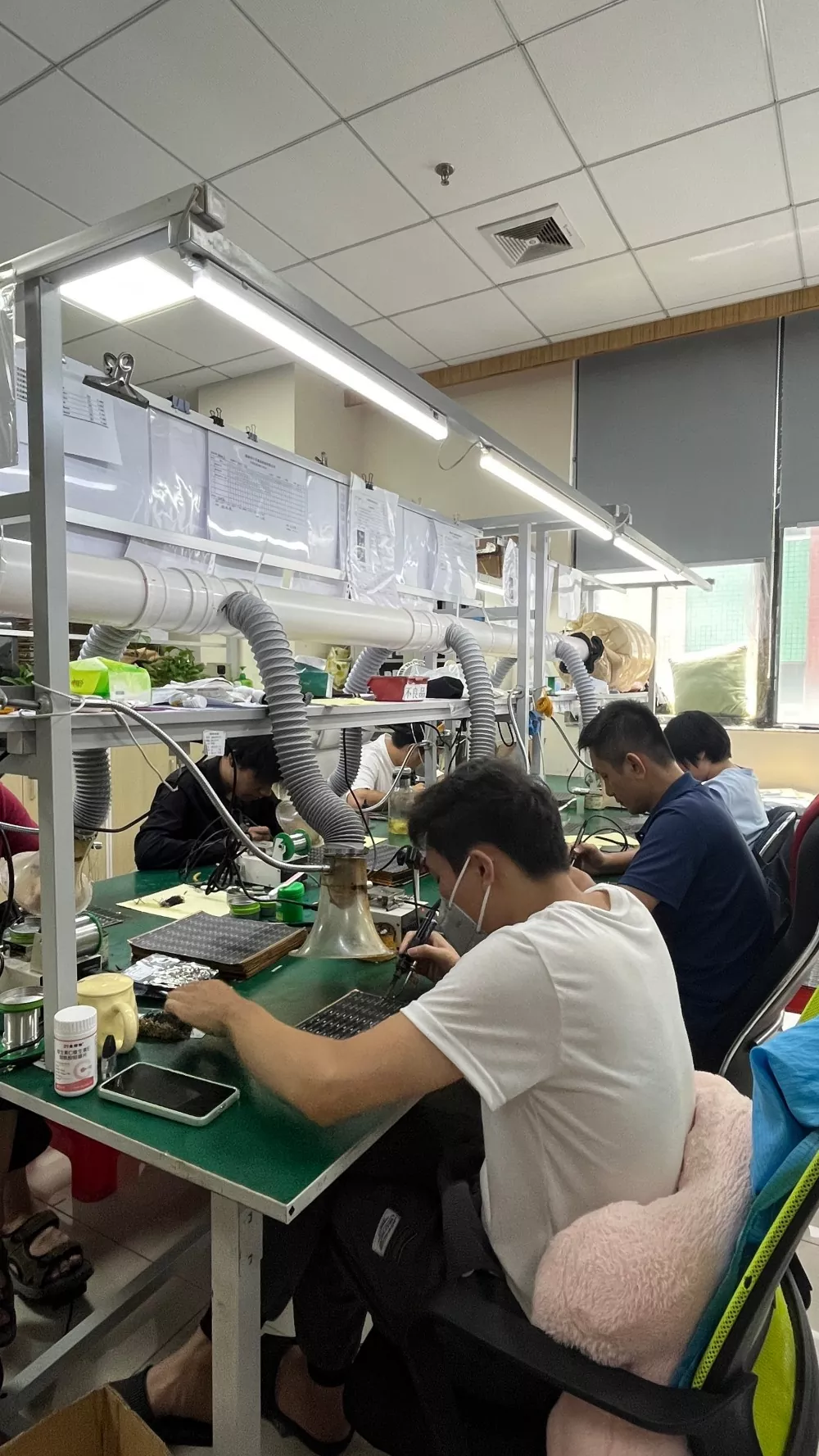

1. Suora toimitus lähdetehtaalta ilman välikäsiä. Oma tuotantolinja hoitaa FPC-leikkauksen, vahvistuksen, liimapohjan ja täyden sähkötarkastuksen. Kilpailukykyinen hinnoittelu joukkotilauksille, tuettu pitkän aikavälin puitetoimitus, sopii poliisin hankintatarjousprojekteihin.

2. Erikoistunut yksittäisiin sotilasvarusteisiin, olemme olleet syvästi mukana varhaisen vaiheen t&k:ssa, ja meillä on laaja kokemus erilaisten vartalolla käytettävien kameroiden ja yhden sotilaan terminaalien massatuotannosta ja käyttöönotosta. Uusia projekteja varten voimme vastaanottaa 3D-suunnitelmia, tarjota antenniasettelu- ja välysrajoitusratkaisuja, välttää suunnitteluvirheitä ja alentaa muottien muutoskustannuksia.

3. Joustava OEM/ODM-räätälöinti tukee epäsäännöllistä FPC-leikkausta, syöttölaitteen pituutta, liitinmäärityksiä ja taajuuskaistan hienosäätöä; tavallinen näytetoimitus 35 työpäivän kuluessa.

4. Täydelliset ulkomaankaupan tukiominaisuudet [Kuvan paikkamerkki: Sertifiointiasiakirjojen kokoelma (CE, FCC, RoHS, ISO)] Yrityksellä on itsenäiset tuonti- ja vientioikeudet ja täydet pätevyydet. Voimme tarjota englanninkielisiä teknisiä eritelmiä ja testiraportteja, tukea FOB Shenzhenin kauppaehtoja ja olla yhteydessä ulkomaisiin tietoturvaratkaisujen tarjoajiin ja ostajiin.

5. Kattava tekninen myynnin jälkeinen tuki: Jos 4G/5G-signaalin poikkeavuuksia esiintyy koko laitteessa, RF-insinöörit auttavat tunnistamaan perimmäisen syyn (antenni, rakenne tai moduuli) ilman, että ongelma johtuu hätäisesti antenni-ongelmista. Jatkuvaa teknistä yhteistyötä tarjotaan näytetestauksen, pilottituotannon ja massatuotannon vaiheissa.

FAQ

K1: Voidaanko Body Worn Camera 4G/5G -antenni jakaa Wi-Fi-moduulin kanssa?

V: Tämä antenni on suunniteltu 4G LTE/5G Sub6G -matkapuhelintaajuuksille. Jos Wi-Fi-toimintoa tarvitaan, on suositeltavaa määrittää erillinen Wi-Fi-antenni, koska saman antennin jakaminen voi aiheuttaa häiriöitä ja heikentää matkapuhelinverkon suorituskykyä.

Q2: Vartaloon kiinnitetyssä kamerassa on epäsäännöllinen sisäontelo; tukeeko antenni mukautettua leikkausta sellaisiin muotoihin sopivaksi?

V: Tukee mukautettua leikkausta. Asiakas toimittaa 3D-piirustukset kotelosta, ja arvioimme käytettävissä olevan tilan ehdottaaksemme muotosuunnittelua, valmistellaksemme prototyyppien valmistusta ja suorittaaksemme todellisia testejä laitteen täydelliselle istuvuudelle.

Kysymys 3: Onko olemassa muita tapoja kiinnittää FPC-antenni kuin liimautuva tausta?

V: Pienillä koteloilla varusteltujen kameroiden massatuotannossa teollinen liimaus on yleisin menetelmä. ZIF-liittimet vievät paljon tilaa ja niitä käytetään harvoin; antennin johtimen alueen päälle kiinnittäminen ruuveilla on ehdottomasti kielletty, koska se voi vahingoittaa antennia ja johtaa vaurioon törmäyksessä.

Kysymys 4: Johtuuko kehno 4G/5G-signaali aina antennin laatuongelmista vartaloon kiinnitetyssä kamerassa?

V: Ei välttämättä. Useimmat signaaliongelmat johtuvat riittämättömästä välyksestä, antennien ollessa lähellä metallisia häiriölähteitä, löystyneistä liittimistä tai ihmiskehon simulaation puutteesta. Insinöörit voivat toistaa käyttöolosuhteet tunnistaakseen tarkasti ongelman perimmäisen syyn.

Q5: Tuetaanko tehdastarkastusta? Voidaanko kelpuutusasiakirjoja toimittaa kolmansille osapuolille?

V: Paikan päällä tehdastarkastuksia tuetaan sopimuksen mukaan. Sähköiset versiot ISO-, RoHS-, CE-, FCC- ja erätestausraporteista ovat saatavilla; poliisin hankintoja varten voidaan toimittaa leimatut paperikopiot.
