Paneeli antenni

Mikä on suunnattu litteä antenni

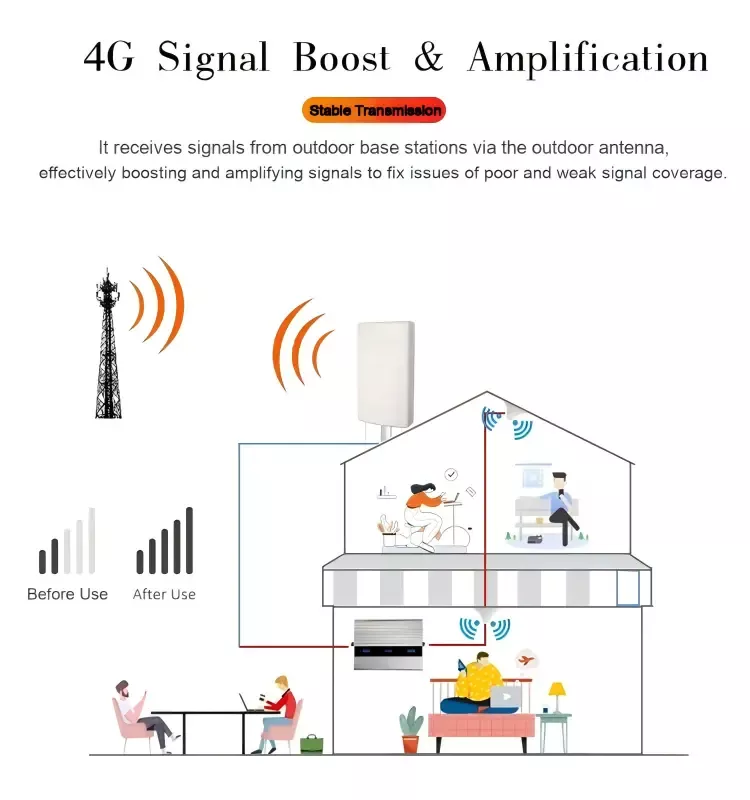

14DBI-seinään asennettava suunnattu litteä antennimme on korkean vahvistuksen kapeakeilainen suunnattu säteilyantenni, joka on suunniteltu erityisesti sisätilojen pitkän matkan WiFi-verkkoihin, ulkotukiaseman signaalin vastaanottoon ja langattoman signaalin vahvistuksen suunnitteluun. Perinteiset monisuuntaiset antennisignaalit jakautuvat 360° ja lähetysetäisyys on rajoitettu; Suunta-antennit luottavat takaheijastimiinsa keräämään radiotaajuisia signaaleja ja keskittämään radiotaajuisen energian yhteen suuntaan, mikä parantaa merkittävästi pitkän matkan lähetysominaisuuksia. Sarjatuotetussa kaksikäyttöisessä sisä- ja ulkoantennissamme on integroitu suljettu muovikotelo, se on vesi- ja pölytiivis, tukee seinäkiinnitystä, on yhteensopiva GSM:n, 4G:n, 5G:n, WiFi-kaksikaistaisen, 433 esineiden Internetin matalataajuisen S-urosmonikaistan kanssa, mukana tulee vakiona RG58 sisäinen RF-liitin, se on ja siinä on yhteinen pienihäviöinen syöttölaite, litteä antenniratkaisu, jolla on suurin kattavuus viestintätekniikassa ja iot-projekteissa.

Kuinka antenni toimii

Monet asiakkaat olettavat virheellisesti, että litteän paneelin suunnittelu on vain ulkonäköä varten. Suunnattava litteä antenni saavuttaa kuitenkin kohdistetun signaalin lähetyksen ja vastaanoton sisäisen monikerroksisen rakenteensa kautta. Toimintaperiaate voidaan varmistaa ammattimaisilla testauslaitteilla, mukaan lukien vektoriverkkoanalysaattorit, RF-kaiuttomat kammiot ja sähkömagneettinen simulaatioanalyysi.

1. Oskillaattorin säteilyn ja metalliheijastimen säteen fokusointiperiaate

Sisäinen ryhmäoskillaattori on vastuussa RF-signaalien lähettämisestä ja vastaanottamisesta. Oskillaattorin taakse sijoitettu metalliheijastin heijastaa taaksepäin ja sivuttain säteileviä signaaleja etusuuntaan, mikä kaventaa säteen leveyttä ja parantaa signaalin keskittymistä. Tämän rakenteen ansiosta antenni voi saavuttaa jopa 14 dBi:n vahvistuksen.

Mitattu vertailu: Tavallinen 3dBi-omnisuuntainen antenni tarjoaa tyypillisesti noin 300 metrin lähetysetäisyyden avoimessa ympäristössä, kun taas 14dBi:n suunta-antennilla voidaan saavuttaa vakaa yli 1200 metrin lähetysetäisyys samoissa olosuhteissa.

2. Monikaistainen resonanssisovitusrakenne

Sisäinen oskillaattori käyttää usean välin järjestelmää laajan taajuuden yhteensopivuuden saavuttamiseksi. Se tukee useita langattomia taajuuskaistoja, mukaan lukien 700–960 MHz matkapuhelinverkot, 2,4 GHz/5,8 GHz WiFi ja 433 MHz IoT-sovellukset. Yksi antenni voi tukea erilaisia ​​langattomia laitteita ilman toistuvaa vaihtoa, mikä auttaa vähentämään varastokustannuksia ja yksinkertaistamaan suunnittelun hallintaa.

3. Pienihäviöinen signaalinsiirto RG58-syöttökaapelilla

Antenni käyttää RG58-koaksiaalisyöttökaapelia, jossa on kaksikerroksinen suojausrakenne signaalihäviön vähentämiseksi lähetyksen aikana. Jopa pidennetyillä kaapelin asennusetäisyyksillä seisovan aallon suhde pysyy vakaana, mikä estää kaukojohdotuksen aiheuttaman merkittävän signaalin vaimennuksen.

4. Häiriöitä estävä ulkosuojaussuunnittelu

Kotelo on valmistettu paloa hidastavasta ABS-materiaalista ja siinä on tiivis rakenne, joka suojaa sisäosia ulkosateelta, pölyltä ja teollisuuden sähkömagneettisilta häiriöiltä. Tämä rakenne estää oskillaattorin hapettumisen ja signaalin suorituskyvyn siirtymisen pitkäaikaisen ulkokäytön aikana.

FAQ

K1: Voidaanko suunnatun litteän antennin syöttöpituus ja RF-liitin vaihtaa?

V: Räätälöintiä tuetaan. Vakioantennisyöttölaitteet voidaan räätälöidä mihin tahansa pituuteen 1 metristä 15 metriin. Liittimet SMA uros ja naaras, N-pää, BNC voidaan vaihtaa tarpeen mukaan. Suuria tilauksia varten kuoressa oleva LOGO voidaan seuloa muokattavaksi.

Q2: Voidaanko tätä litteää antennia käyttää sekä 4G-signaalivahvistimena että WiFi-sillana?

V: Aivan. Antennimme kattaa useita taajuuksia GSM/4G/5G/2.4G/5.8G ja on yhteensopiva signaalin toistimien, langattomien siltojen ja 433 iot -tiedonsiirtolaitteiden kanssa. Yksi antennisarja on yhteensopiva useiden teknisten laitteiden kanssa.

Q3: Vaikuttavatko metalliseinät ja teräsrakenteet antennisignaaleihin?

V: Metallilevyt voivat heijastaa ja suojata radiotaajuussignaaleja. Asennuksen yhteydessä antennin etusäteilypinnan tulee välttää suuria metallisuojausalueita. Jos tätä ei voida välttää, voidaan lisätä ylimääräinen antenni vastaanottamaan signaaleja eri kohdissa ja insinöörit voivat tarjota pisteen säätösuunnitelman.

Q4: Kuinka ratkaista ongelma, että syöttöliitos on altis veden sisäänpääsylle ja oikosululle, kun sitä käytetään ulkona pitkään sadekauden aikana?

V: Kääri asennuksen jälkeen vedenpitävä sähköteippi metalliliitoksen ympärille. Pylväsasennettava ulkoantenni voidaan myös räätälöidä päivitetyllä vedenpitävällä liitoksella estämään sadevesi syöpymästä liitosta kokonaan.
