NFC antenni

Mikä on NFC-integroitu pehmeä antenni? Mikä on aktiivinen antenni?

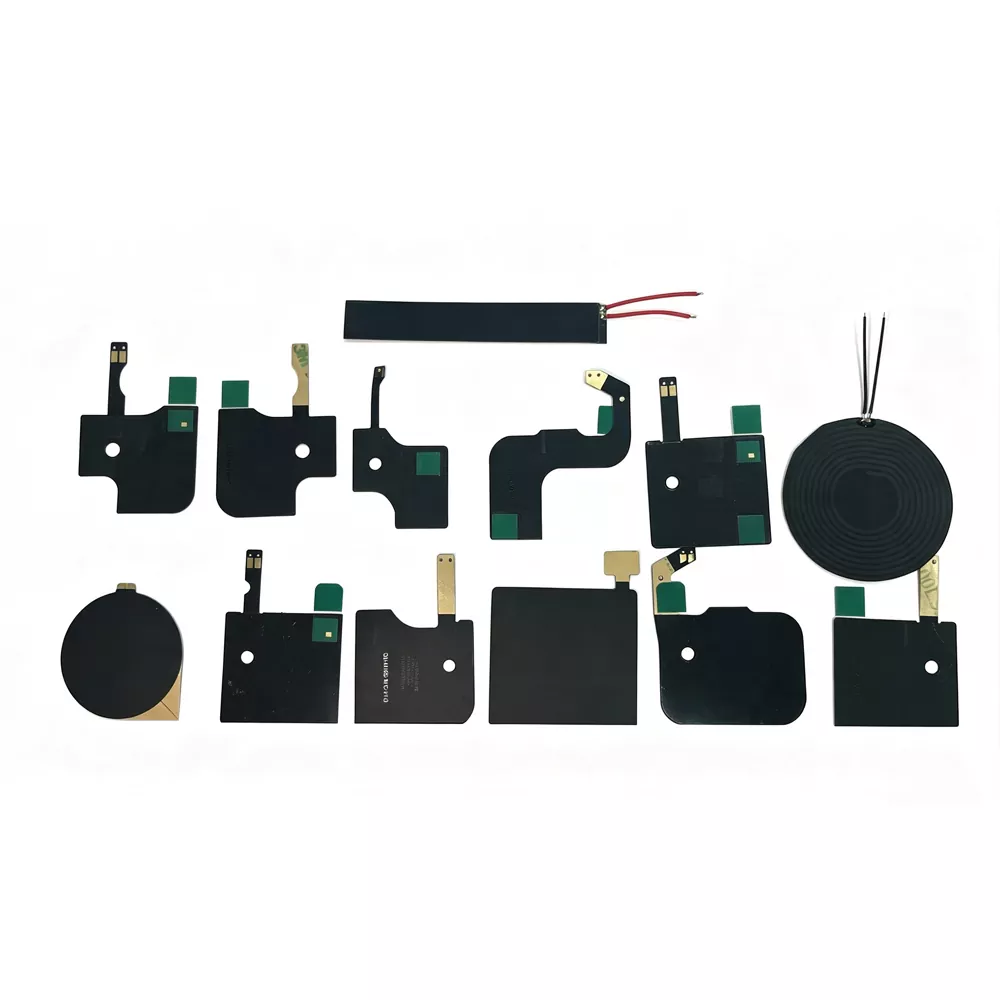

1.1 NFC sisäänrakennettu pehmeä antenni (FPC Flexible Antenna)

Sisäänrakennettu joustava NFC-antenni (NFC Flexible Printed Circuit Antenna) on eräänlainen NFC-antenni, joka on valmistettu joustavalle painetulle piirilevylle (FPC) ja suunniteltu toimimaan 13,56 MHz:n taajuuskaistalla. Se käyttää elektrolyyttistä kuparia johtavana kelamateriaalina ja ottaa käyttöön tarkan etsausprosessin muodostaakseen räätälöityjä kelakuvioita tietyillä kierroksilla ja geometrisilla rakenteilla. Yhdistettynä ferriittiseen magneettikalvoon eristyskerroksena, tämä joustava antenni voidaan helposti integroida elektronisiin laitteisiin 3M:n liima- tai irrotettavalla asennusratkaisulla.

Pääkomponentit:

- FPC-substraatti:Joustava piirilevymateriaali, joka tarjoaa kevyet ja taipuvat ominaisuudet ja jonka paksuus vaihtelee 0,14–0,27 mm.

- Kuparikela:Elektrolyyttisellä kuparin syövytyksellä valmistettu kelarakenne määrää antennin induktanssin ja resonanssitaajuuden suorituskyvyn.

- Ferriittikerros:Erittäin läpäisevä magneettinen materiaali, joka vähentää metallihäiriöitä, parantaa magneettikentän eristystä ja parantaa signaalin lähetyksen suuntaavuutta.

- Liimakerros:Käyttää alkuperäisiä 3M-liimamateriaaleja, jotka tarjoavat luotettavan sidoslujuuden ja erinomaisen korkeiden lämpötilojen kestävyyden.

- Yhteysmenetelmät:Tukee erilaisia ​​liitäntävaihtoehtoja, mukaan lukien IPEX-liittimet, juotospäät, jousikoskettimet ja muut mukautetut liitännät.

1.2 NFC aktiivinen antenni

Aktiivinen NFC-antenni viittaa antennijärjestelmään, joka perustuu perinteiseen NFC-antenniin, joka integroi aktiivisen kontaktittoman etupään tai signaalinvahvistus-/ajopiirin.

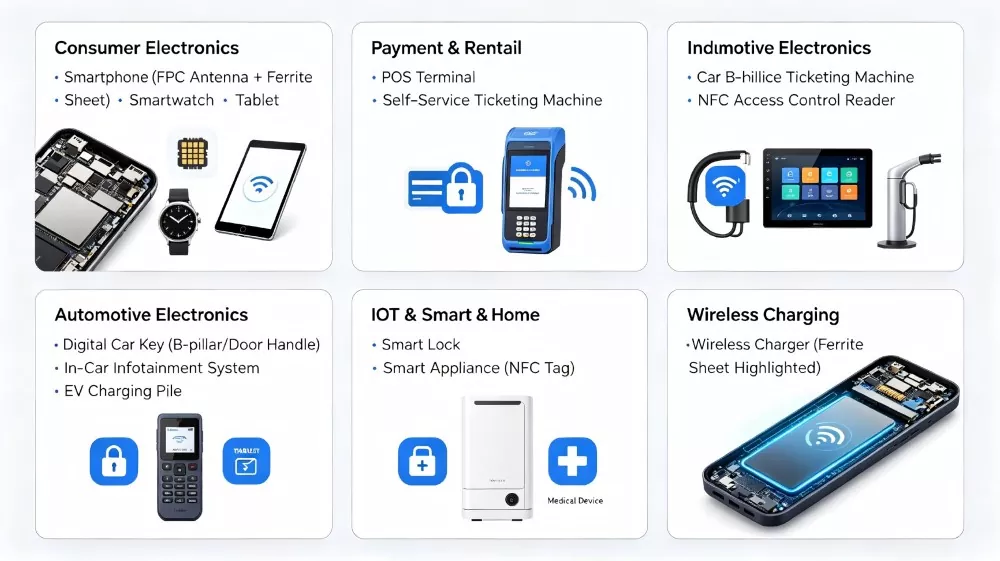

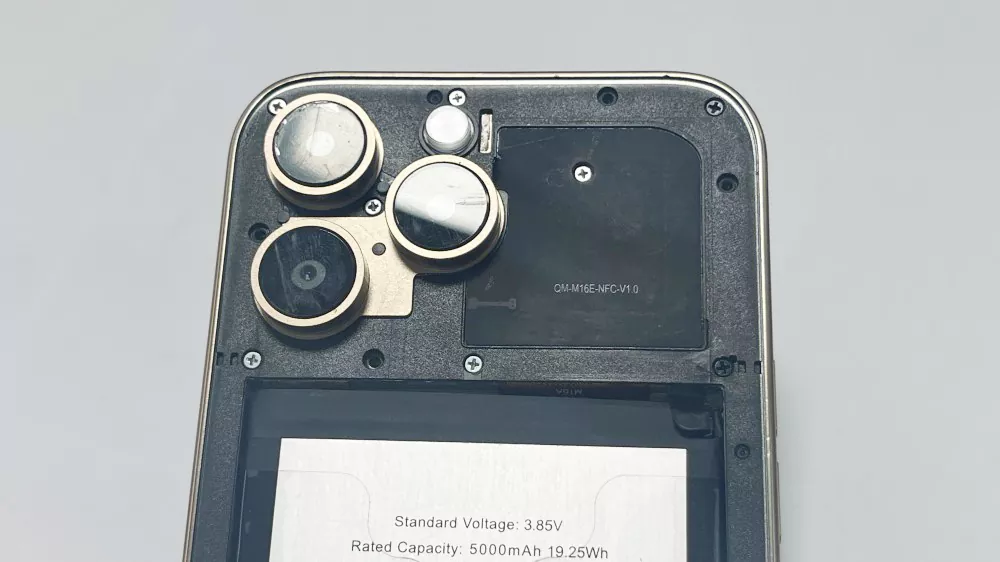

Sovellettavat laitteet

Miksi valita Qianmu Communicationin NFC-antenni?

1. Erittäin ohut, joustava muotoilu – paksuus jopa 0,14–0,27 mm, sopii täydellisesti erittäin ohuille laitteille ja joustaviin asennusvaatimuksiin.

2. Ferriittieristyskerros - Mukana vakioferriitti, joka suojaa tehokkaasti metallisten ympäristöjen aiheuttamilta häiriöiltä.

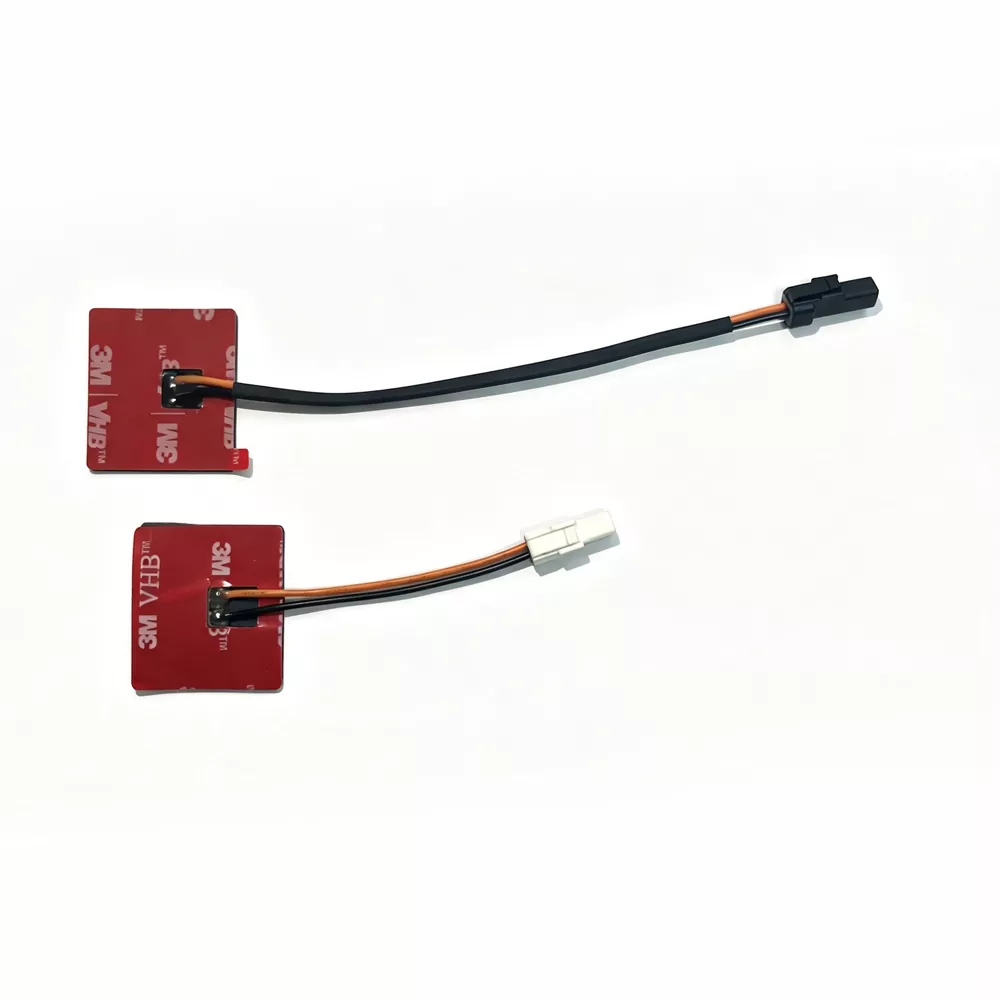

3. Useita asennusmenetelmiä - tukee useita vaihtoehtoja, mukaan lukien 3M-liimautuva tausta (irrotettava liima), IPEX-liittimet ja juottaminen.

4. Toiminta laajassa lämpötilassa - Käyttölämpötila-alue: -40 ℃ - +85 ℃

5. Täysin standardien mukainen - täyttää RoHS-ympäristöstandardit

6. Räätälöidyt palvelut - Täysin muokattavissa oleva tuki mitoille, muodoille, kelan kierroksille, induktanssiarvoille ja muille.

7. Nopea toimitus – Nopea näytetuotanto ja tehokas massatuotantotoimitus.

8. Ammattimainen simulointituki - Sähkömagneettisten simulaatioiden ja koko koneen optimointisuositusten tarjoaminen.

RF-käyttäytyminen ja järjestelmätason näkökohdat

NFC-antennin suorituskyky ei riipu pelkästään sen sähköisistä perusominaisuuksista vaan myös lopullisen laiterakenteen luomasta yleisestä sähkömagneettisesta ympäristöstä. Tekijät, kuten materiaalin valinta, sisäinen asettelu ja ympäröivät komponentit, voivat vaikuttaa merkittävästi antennin tehokkuuteen ja viestinnän vakauteen.

1. Metallin viritystä vähentävä vaikutus

Kun antenni asennetaan lähelle metalliosia, kuten akkuja, suojakuoria tai mekaanisia kehyksiä, indusoituneet pyörrevirrat voivat muuttaa sähkömagneettisia ominaisuuksia ja siirtää resonanssitaajuutta. Ilman asianmukaista ferriittieristystä tämä viritys voi aiheuttaa resonanssipoikkeaman, heikentää kytkentäsuorituskykyä ja heikentää kommunikoinnin luotettavuutta.

2. Ferriittikerroksen funktio kentän stabiloinnissa

Magneettinen ferriittikerros tarjoaa enemmän kuin häiriösuojan. Se toimii myös magneettivuon ohjauskerroksena suuntaamalla magneettikentän antennin ei-metallista puolta kohti. Tämä auttaa parantamaan kytkennän tehokkuutta, optimoimaan signaalin siirtoa ja minimoimaan energiahäviön sovelluksissa, joissa metalliosat ovat lähellä.

3. Impedanssin sovitusherkkyys

13,56 MHz:n taajuudella toimivat NFC-järjestelmät vaativat tarkan impedanssisovituksen, koska ne ovat herkkiä kotelon rakenteen muutoksille, liiman paksuudelle ja kelan muodonmuutokselle. Pienet vaihtelut mekaanisessa rakenteessa voivat vaikuttaa resonanssipisteeseen ja Q-tekijän suorituskykyyn, mikä tekee järjestelmätason virityksen tarpeelliseksi antennin integroinnin jälkeen.

4. Kytkentä laitearkkitehtuuriin

Antennin suorituskykyyn vaikuttavat myös ympäröivien materiaalien dielektriset ominaisuudet, mukaan lukien muovikotelot, lasikannet ja piirilevyjen pinoamisrakenteet. Materiaalit, joilla on korkeammat dielektrisyysvakiot, voivat aiheuttaa ylimääräistä loiskapasitanssia, mikä johtaa kapeampaan kaistanleveyteen ja pienentyneeseen tiedonsiirtomarginaaliin.

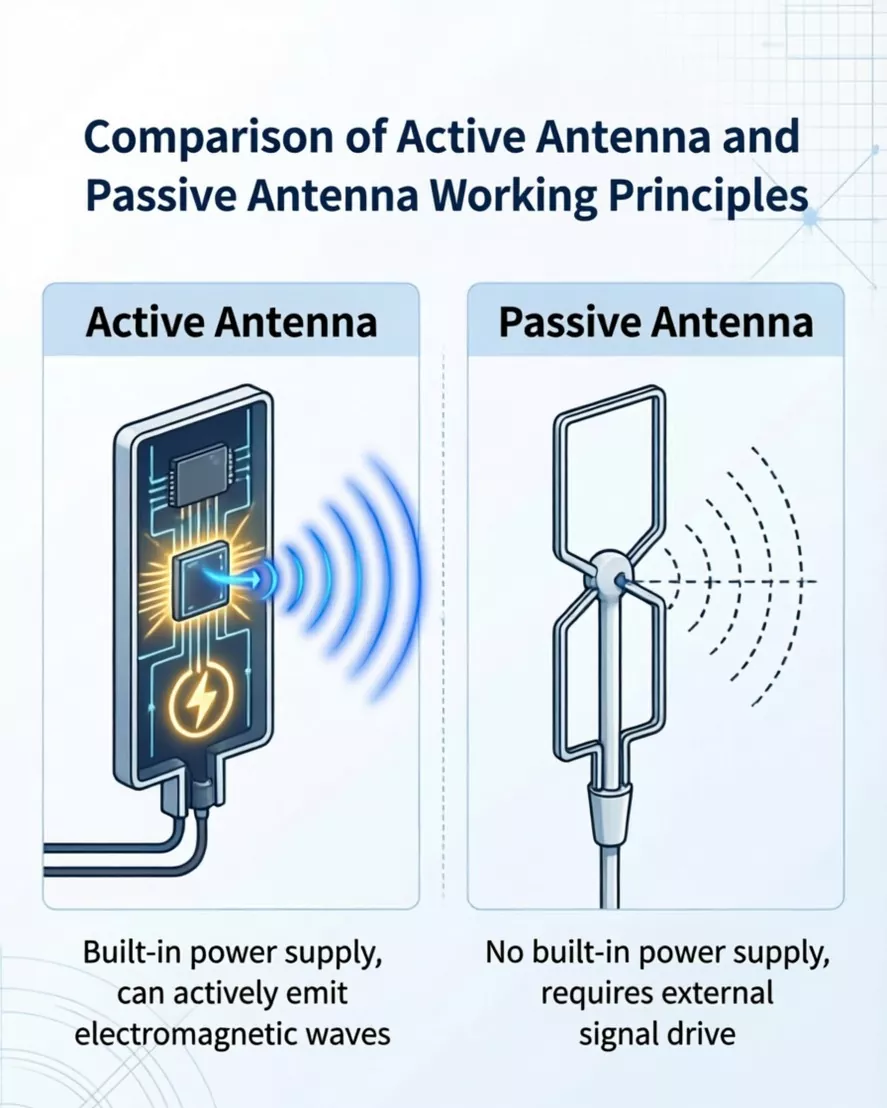

5. Aktiivinen vs passiivinen järjestelmän vaikutus

Aktiivisissa NFC-antennikokoonpanoissa ohjauspiiri vaikuttaa suoraan sähkömagneettisen kentän jakautumiseen ja voimakkuuteen. Vaikka tämä lähestymistapa voi pidentää tiedonsiirtoetäisyyttä, se lisää myös herkkyyttä kuormituksen muutoksille ja vaatii tarkempaa maadoituksen, suojauksen ja yleisen järjestelmän suunnittelun hallintaa.

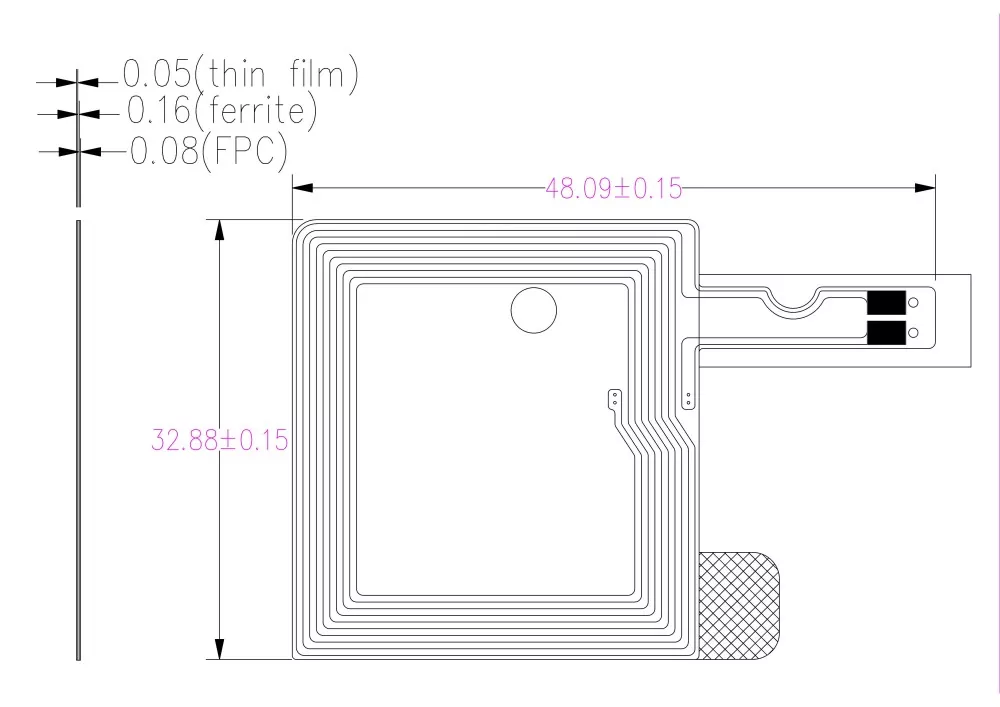

Tekniset tiedot

Verrattuna ikäisensä: Qianmu Communicationsin erottuva etu

Asennusopas

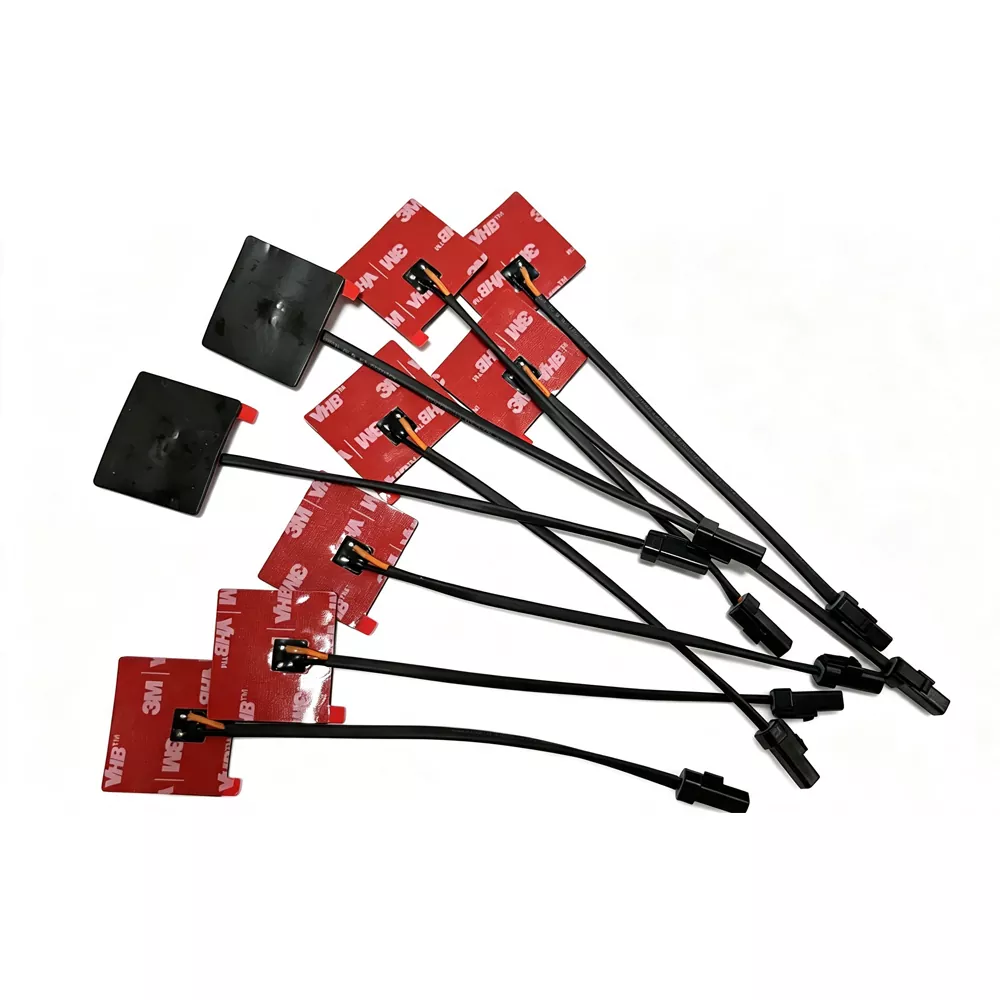

Liimapohjainen asennus (joustava FPC-antenni)

Tämä on yleisimmin käytetty NFC-antennin asennustapa:

Asennusvaiheet:

1. Puhdista pinta - Käytä alkoholipyyhkettä asennusalueen (laitteen kotelon sisäpinnan tai akun pinnan) puhdistamiseen varmistaen, että se on vapaa öljystä ja pölystä.

2. Irrota suojakalvo - irrota varovasti 3M-liimautuva suojakalvo antennin takaa.

3. Kohdistus ja sijoittaminen - Kohdista antenni määritettyyn asennuspaikkaan varmistaen, että kelan alue on esteetön.

4. Paina tiukasti ja tasaisesti - keskeltä reunoja päin poistaaksesi ilmakuplat.

5. Kovetus ja odotus - Anna seistä 24 tuntia optimaalisen sidoslujuuden saavuttamiseksi.

Asennusohjeet:

Asiakkaiden arvostelut

"Qianmu Communicationsin sisäänrakennettu pehmeä NFC-antenni on osoittanut vakaata suorituskykyä uudessa älypuhelinmallissamme saavuttaen 85 mm:n lukuetäisyyden. Ferriittikerros suojaa tehokkaasti akun häiriöiltä, ​​ja laadun yhtenäisyys massatuotannossa on erinomainen." - Tuotemerkkivalmistaja, Shenzhen Junge Technology Co., Ltd.

"POS-päätteissä käytettävät aktiiviset NFC-antennit vaativat korkeaa luotettavuutta ja vahvoja RF-kenttiä. Qianmu Communicationin tuotteet ovat läpäisseet tiukat EMVCo-testaukset ja olemme ostaneet jo yli 300 000 yksikköä." – Guangzhou ZhonghaidaSatellite Navigation Technology Co., Ltd.Maksupäätteiden valmistaja

FAQ

Q1: Mikä on NFC:n sisäänrakennetun pehmeän antennin toimintataajuus?

V: NFC toimii kansainvälisesti standardoidulla 13,56 MHz ±7 kHz taajuuskaistalla, jota käytetään yleisesti lähikenttäviestintäjärjestelmissä lyhyen kantaman langattomaan tiedonsiirtoon.

Q2: Mikä on tyypillinen lukuetäisyys?

V: Yhteysalue on yleensä rajoitettu muutamaan senttimetriin, tyypillisesti noin 5–8 cm, riippuen antennin suunnittelusta, laitteen rakenteesta ja asennusolosuhteista.

Q3: Milloin ferriittiytimellä varustettu NFC-antenni tarvitaan?

V: Kun antenni on asennettava akun pinnalle, metallikotelon lähelle tai ympäristöön, jossa on metalliosia, on välttämätöntä käyttää ferriittikerroksella varustettua antennia. Ferriittikerros voi tehokkaasti eristää metallin aiheuttaman käänteisen pyörrevirran häiriön.

Q4: Mitä eroa on sisäänrakennetulla pehmeällä NFC-antennilla ja aktiivisella antennilla?

V: Sisäänrakennettu passiivinen antenni on passiivinen komponentti, jonka toiminta perustuu lukijan/kirjoittimen magneettikentän induktioon, joten se sopii tavallisiin NFC-sovelluksiin. Aktiivinen antenni integroi signaalin vahvistus- ja ohjauspiirit, jolloin se voi aktiivisesti luoda vahvemman RF-kentän, mikä tekee siitä ihanteellisen tilanteisiin, kuten maksupäätteisiin, jotka vaativat vahvempaa signaalia.

Q5: Voiko sitä mukauttaa koon ja muodon mukaan?

V: Kyllä, Qianmu Communications tukee räätälöityjä malleja kaikissa koossa, mukaan lukien suorakulmaiset, pyöreät ja epäsäännölliset muodot.

Q6: Mitä induktanssialuetta käytetään yleisesti?

V: Tyypilliset mallit kuuluvat noin 1–2 μH:n induktanssialueelle viritys- ja impedanssisovitusvaatimuksista riippuen.

Q7: Mitkä ovat yleiset asennustavat?

V: On olemassa kolme pääasennustapaa: ① 3M-liimautuva tausta (joustava FPC-antenni - yleisimmin käytetty); ② IPEX-liitin (plug-in-tyyppinen); ③ Juotosasennus.

Q8: Onko Qianmu Communication kauppias vai tehdas?

V: Qianmu Communications on valmistaja, joka yhdistää T&K:n, tuotannon ja myynnin. Omistamme oman tehtaan ja meillä on täydellinen tuotantolinja sekä vankka laadunvalvontajärjestelmä - suinkaan pelkkä kauppayhtiö.
