Kuulokkeiden WiFi-antenni

Kuulokkeiden WiFi-antenni on kompakti, erittäin mukautuva langaton viestintäantenni, ja se toimii ydinlaitteistona, jonka avulla kuulokkeet voivat muodostaa yhteyden WiFi-verkkoon, siirtää teräväpiirtoääntä langattomasti, suorittaa pilvipohjaisia ​​laiteohjelmistopäivityksiä ja saavuttaa matalan latenssin äänen ja videon synkronoinnin. Toisin kuin perinteiset ulkoiset antennit tai tavalliset Bluetooth-antennit, tämä erillinen kuulokkeiden WiFi-antenni on optimoitu erityisesti korvakuulokkeiden ahtaisiin tilanrajoituksiin, metallikuoren suojaukseen, tiiviiseen kulumiseen, joka aiheuttaa signaalin estämistä, ja monimutkaisia ​​sisäilman signaaliympäristöjä. Siinä on pienempi muotokerroin, vahvempi häiriönestokyky ja erinomainen signaalinläpäisykyky.

Kokeneena kuulokkeiden WiFi-antennin valmistajana olemme siirtyneet pois yleisestä, kaikille sopivasta lähestymistavasta antennien suunnittelussa. Sen sijaan keskitymme kuulokkeiden ainutlaatuisiin käyttötapauksiin kehittämällä kevyitä, erittäin yhteensopivia ja vakaita antenniratkaisuja. Nämä tuotteet ratkaisevat tehokkaasti alan yleisiä ongelmia, kuten yhteyden katkeamisen, viiveen, äänen vääristymisen ja heikon signaalin voimakkuuden, joita tavallisesti kohdataan kuulokkeiden standardiantenneissa. Antennimme ovat laajalti yhteensopivia kaikentyyppisten laitteiden kanssa, mukaan lukien kuluttajien audiovisuaaliset kuulokkeet, eSports-pelikuulokkeet, yritysten melua vaimentavat korvakuulokkeet ja opetuskuulokkeet.

Toimintaperiaate

Kuulokkeiden WiFi-antennin ydintoimintaperiaate perustuu sähkömagneettisen aallon RF-muunnostekniikkaan ja resonanssisovitusperiaatteisiin, jotka integroituvat kuulokelaitteen RF-piiriin kaksisuuntaisen signaalin siirron saavuttamiseksi. Se varmistaa korkean hyötysuhteen, alhaisen virrankulutuksen, vakauden ja vahvan häiriönestokyvyn koko käytön ajan. Työprosessi koostuu kahdesta päämoduulista: signaalin lähetyksestä ja signaalin vastaanotosta, joissa on selkeät periaatteet, kypsä tekniikka ja tarkasti todennettavissa oleva suorituskyky.

1. Signaalin siirtoperiaate: Kuulokkeiden emolevy muuntaa äänidatan ja ohjauskomennot korkeataajuisiksi sähköisiksi signaaleiksi, jotka lähetetään tarkasti sovitetun impedanssipiirin kautta kuulokkeiden Wi-Fi-antenniin. Antennin sisällä oleva monikerroksinen mikroliuskaresonanssirakenne muuntaa sähköiset signaalit kaksikaistaisiksi 2,4 GHz/5 GHz sähkömagneettisiksi aalloksi, jotka säteilevät kaikkiin suuntiin mahdollistaen langattoman tiedonsiirron kuulokkeiden ja reitittimien, tietokoneiden tai mobiililaitteiden välillä.

2. Signaalin vastaanottoperiaate: Kuulokkeiden WiFi-antenni sieppaa täysin ulkoisten laitteiden lähettämät WiFin sähkömagneettiset aaltosignaalit. Nämä signaalit kulkevat antennin resonanssiontelon läpi, joka suodattaa pois vastaavan taajuuskaistan ja poistaa kohinan häiriöt. Sähkömagneettiset aallot muunnetaan sitten takaisin korkeataajuisiksi sähköisiksi signaaleiksi ja lähetetään kuulokkeiden dekoodaussirulle, jossa ääni- ja datakomennot vastaanotetaan ja dekoodataan.

Optimoimme antennin välyksen sijoittelun ja polarisaatiomenetelmän, jotta voimme ratkaista kuulokkeiden metallisten sankojen, paristojen ja ääniohjainten aiheuttamat signaalin suojausongelmat. Tämän ansiosta antenni voi säilyttää korkean säteilytehokkuuden jopa kompaktissa, suljetussa kotelossa, jolloin mitattu signaalihäviö on alle 8 %, mikä ylittää merkittävästi alan standardien antennien vertailuarvot.

Yhteensopiva laitevalikoima

Ammattimaisena kuulokkeiden WiFi-antennien toimittajana tuotteemme tarjoavat erinomaisen yhteensopivuuden ja tukevat 99 % tällä hetkellä markkinoilla olevista langattomista korvakuulokkeista. Ne kattavat laajan valikoiman skenaarioita ja laiteluokkia. Yhteensopivat mallit on lueteltu alla:

• Pelikuulokkeet: Tukee Wi-Fi 6:n matalan latenssin verkkoa, yhteensopiva PC- ja konsolipelilaitteiden kanssa äänen ja videon synkronointiin

• Teräväpiirtoääni-visuaaliset kuulokkeet: kodin langattomat HiFi-kuulokkeet, melua vaimentavat audiovisuaaliset kuulokkeet ja kotiteatteriin yhteensopivat kuulokkeet

• Yritystoimistokuulokkeet: langattomat kuulokkeet etäkokouksiin, melua vaimentavat toimistokuulokkeet ja verkkotunneille suunnitellut kuulokkeet

• Opetuskuulokkeet: kampuskuuntelukoulutuskuulokkeet, langattomat kuulokkeet verkkoopetukseen

• Älykkäät puettavat pääremmit: älykkäät kuulokkeet Wi-Fi-yhteydellä ja mukaansatempaavat VR-yhteensopivat äänikuulokkeet

• Teollisuuskuulokkeet: langattomat kuulokkeet työpajaviestintään ja melua vaimentavat WiFi-kuulokkeet laitteiden tarkastamiseen

Räätälöidyt kuulokkeiden WiFi-antennit voidaan suunnitella myös asiakkaan laitteen emolevyn mittojen, rungon rakenteen ja taajuuskaistavaatimusten mukaan, ja ne tukevat yksilöllisiä kokoonpanoja, kuten epästandardikokoja, erikoisimpedansseja ja suuntasäteilyä, jotka vastaavat eri valmistajien erilaisia ​​tuotantotarpeita.

Eriyttämisen etu

Yleiset markkinoilla olevat kuulokeantennit kärsivät usein heikoista signaaleista, toistuvista yhteyksistä, korkeasta latenssista, suuresta koosta ja herkkyydestä häiriöille. Johtavana kuulokkeiden WiFi-antennin valmistajana olemme toistuvasti optimoineet tuotteemme vastaamaan näihin alan kipeisiin kohtiin ja tarjoamme viisi keskeistä etua – todellinen suorituskyky on huomattavasti kilpailijoita parempi.

Kaksikaistainen täysi peitto, saumaton lähetys ilman viivettä

1. Tukee kaksikaistaista Wi-Fi-siirtoa taajuuksilla 2,4 GHz ja 5 GHz, yhteensopiva Wi-Fi 4/5/6 -protokollien kanssa. 2,4 GHz:n taajuus tarjoaa vahvan seinänläpäisyn, joka on ihanteellinen pitkän kantaman koti- ja toimistokäyttöön; 5 GHz:n taajuus tarjoaa suuremman kaistanleveyden ja vähemmän häiriöitä saavuttaen vain 15 ms:n videon ja äänen lähetysviiveen tosielämässä – täyttää täysin pelien ja teräväpiirtomultimedian vaativat vaatimukset, eliminoi äänen viiveen sekä audio-videon synkronointiongelmat.

2. Kompakti ja ohut muotoilu, sopii saumattomasti lisäämättä painetta laitteeseen

LTCC:n monikerroksisen keraamisen integrointiteknologian ansiosta antennin kokonaispaksuus on vain 0,8 mm, mikä tekee siitä kompaktin eikä vaadi suurta tyhjää tilaa. Se sopii täydellisesti kuulokkeiden ahtaiseen sisätilaan ilman, että siinä on tilaa akuille, emolevyille tai ääniajureille, eikä se lisää laitteeseen ylimääräistä painoa, mikä takaa kevyen käyttökokemuksen.

3. Erinomainen häiriönestokyky ja vahva signaalin vakaus

Optimoitu antennin säteilykulma ja suojarakenne estämään tehokkaasti kuulokkeiden metallikotelon, litiumakun ja kaiutinyksikön aiheuttamat signaalihäiriöt. Todellisissa testeissä monimutkaisissa sähkömagneettisissa ympäristöissä (kuten useiden laitteiden liitettävyys ja tiheät reitittimet) signaalin vakausprosentti saavutti 99,6 % ilman katkoksia, taajuushyppelyä tai häiriöhäiriöitä.

4. Alhainen virrankulutus ja suuri vahvistus pidentää akun käyttöikää

Antennivahvistus on optimoitu arvoon 2,5 dBi, säteilyteholla ≥92 %, mikä parantaa merkittävästi signaalin vastaanottoherkkyyttä säilyttäen samalla erittäin alhaisen virrankulutuksen. Tällä antennilla varustetut kuulokkeet voivat pidentää akun käyttöikää 12–18 % Wi-Fi-yhteystilassa, mikä pidentää tehokkaasti laitteen käyttöaikaa.

5. Korkea yhteensopivuus ja helppo asennus, huoleton massatuotanto

Standardoitu pinta-asennusrakenne, joka on yhteensopiva SMT:n automatisoitujen sijoitusprosessien kanssa, mahdollistaen kätevän asennuksen ja vakaan juottamisen korkealla, jopa 99,8 %:n riittosuhteella. Tukee massatuotantoa ja laajamittaista toimitusta, mutta tarjoaa myös mukautettavia nastakokoonpanoja, mittoja ja impedanssiparametreja, jotka sopivat eri merkkien kuulokkeiden eri valmistuslinjoille.

Yksityiskohtaiset tekniset tiedot

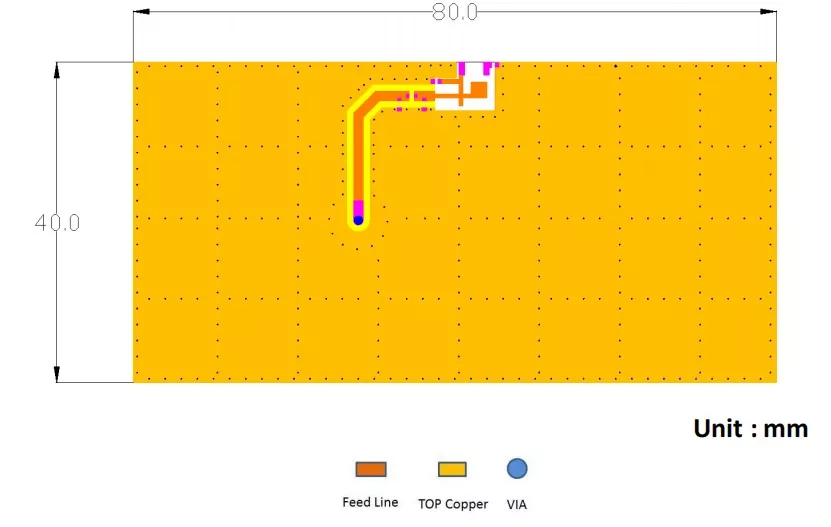

Suositeltu piirilevykuvion arviointitaulun koko

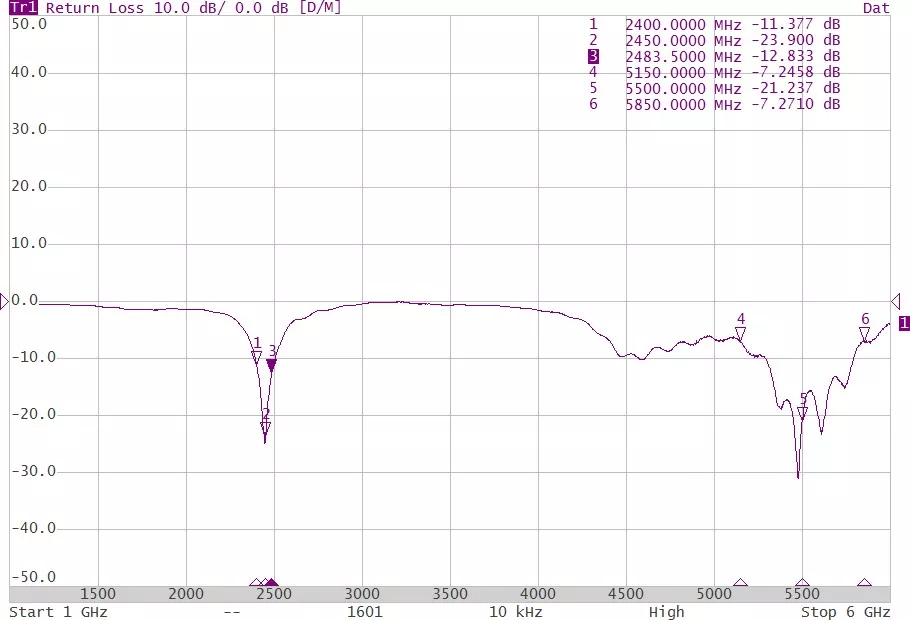

Mittaustulokset Palautustappio

Tuotteen edut kilpailijoihin verrattuna

Asennus- ja käyttöopas kuviineen

Tässä kuulokkeiden WiFi-antennissa on standardoitu pinta-asennusrakenne, joka on yhteensopiva automaattisen SMT-sijoituksen ja manuaalisen juottamisen kanssa. Se on helppo asentaa ja erittäin mukautuva, ja siinä on selkeät ja suorat asennusohjeet:

1. Valmistelut ennen asennusta

Puhdista kuulokkeiden emolevyn asennusalue varmistaaksesi, että pinnalla ei ole öljyä, pölyä ja roskia. Varmista, että emolevyn ympärillä oleva vapaa tila on vähintään 3 mm kaukana metalliosista, akuista ja suojakuorista signaalihäiriöiden välttämiseksi. Valmistele työkalut, kuten vakiolämpöinen juotosasema, juotospasta ja antistaattiset pinsetit, ja suorita kaikki toiminnot oikeilla antistaattisia varotoimia noudattaen.

2. Pinta-asennus juotosasennus

Kohdista antenni tarkasti emolevyn esiasetetun alustan kanssa ja kiinnitä se paikoilleen antistaattisella pinseteillä. Käytä vakiolämpötilassa olevaa juotosasemaa (jossa lämpötilasäädetään välillä 320–350 °C) manuaaliseen juottamiseen tai käytä SMT-automaattisia laitteita eräasennukseen. Tarkasta juottamisen jälkeen juotosliitokset varmistaaksesi, että ne ovat täynnä, ilman kylmäjuottamista, puuttuvia liitoksia tai siltoja, mikä takaa vakaan piiriliitännät.

3. Asennon kiinnitys ja tunnistus

Kiinnitä antenni avoimeen paikkaan kuulokekotelossa välttäen metallista sankaa ja kaiutinyksikköä. Liitä laite asennuksen jälkeen suorittaaksesi signaalin testauksen, tarkistamalla WiFi-yhteyden nopeuden, signaalin voimakkuuden ja latenssiparametrit. Kun poikkeavuuksia ei havaita, laitetta voidaan käyttää normaalisti.

4. Käyttöä koskevat varotoimet

Älä taivuta antennin keraamista runkoa asennuksen aikana, sillä se voi vahingoittaa sisäistä resonanssirakennetta. Vältä metalliosien asentamista antennin ympärille signaalin suojauksen estämiseksi. Normaalin käytön aikana pidä antenni poissa korkeista lämpötiloista ja kosteista ympäristöistä pidentääksesi sen käyttöikää tehokkaasti.

FAQ

K1: Tukeeko tämä kuulokkeiden WiFi-antenni WiFi 6:ta?

V: Täysin tuettu tuote on yhteensopiva kaikkien WiFi4-, WiFi5- ja WiFi6-protokollien kanssa ja tarjoaa kaksikaistaisen peiton 2,4 GHz:n ja 5 GHz:n taajuuksilla ja täyttää uusimpien älykkäiden langattomien kuulokkeiden huippuluokan liitäntävaatimukset.

Q2: Voidaanko antennia mukauttaa kuulokkeiden emolevyn mittojen mukaan?

V: Tukee täysimittaista räätälöintiä, mukaan lukien koko, nastatyyppi, impedanssiparametrit, säteilykulma ja taajuuskaistan yhteensopivuus. T&K-tiimi pystyy nopeasti kehittämään ratkaisuja ja valmistamaan prototyyppejä testausta varten asiakkaan laiterakenteen perusteella.

Q3: Kuinka pitkä tuotteen takuu on ja miten laatuongelmat käsitellään?

V: Kaikilla tuotteilla on yhden vuoden takuu. Jokaiselle yksikölle tehdään täydellinen tarkastus ennen tehtaalta lähtöä. Muiden kuin ihmisen aiheuttamien laatuongelmien yhteydessä asiakkaat voivat nauttia ilmaisesta vaihdosta tai korjauksesta. Erävirheille on saatavilla täysi hyvitys ja vaihto, mikä varmistaa asiakkaan oikeuksien kattavan suojan koko prosessin ajan.

Q5: Oletko tehtaan suora toimittaja ja tuetko kansainvälisen kaupan tilauksia?

V: Olemme suora kuulokkeiden WiFi-antennitehdas ja -valmistaja, ilman välittäjiä. Meillä on täydet vientipätevyydet ja meillä on pitkäaikainen kokemus maailmanlaajuisten kauppatilausten käsittelystä sekä täydellisen tulliselvitys- ja sertifiointiasiakirjoista.
