2G/3G/4G LTE-antenni

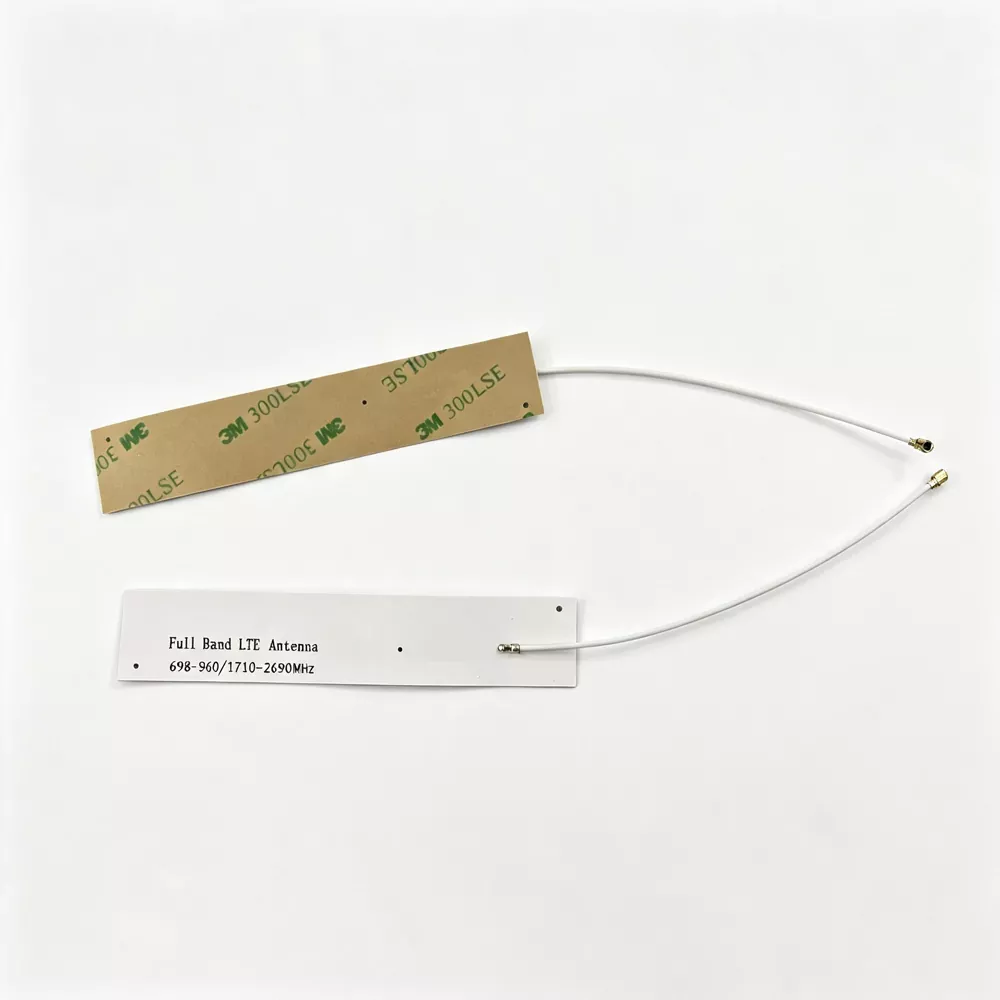

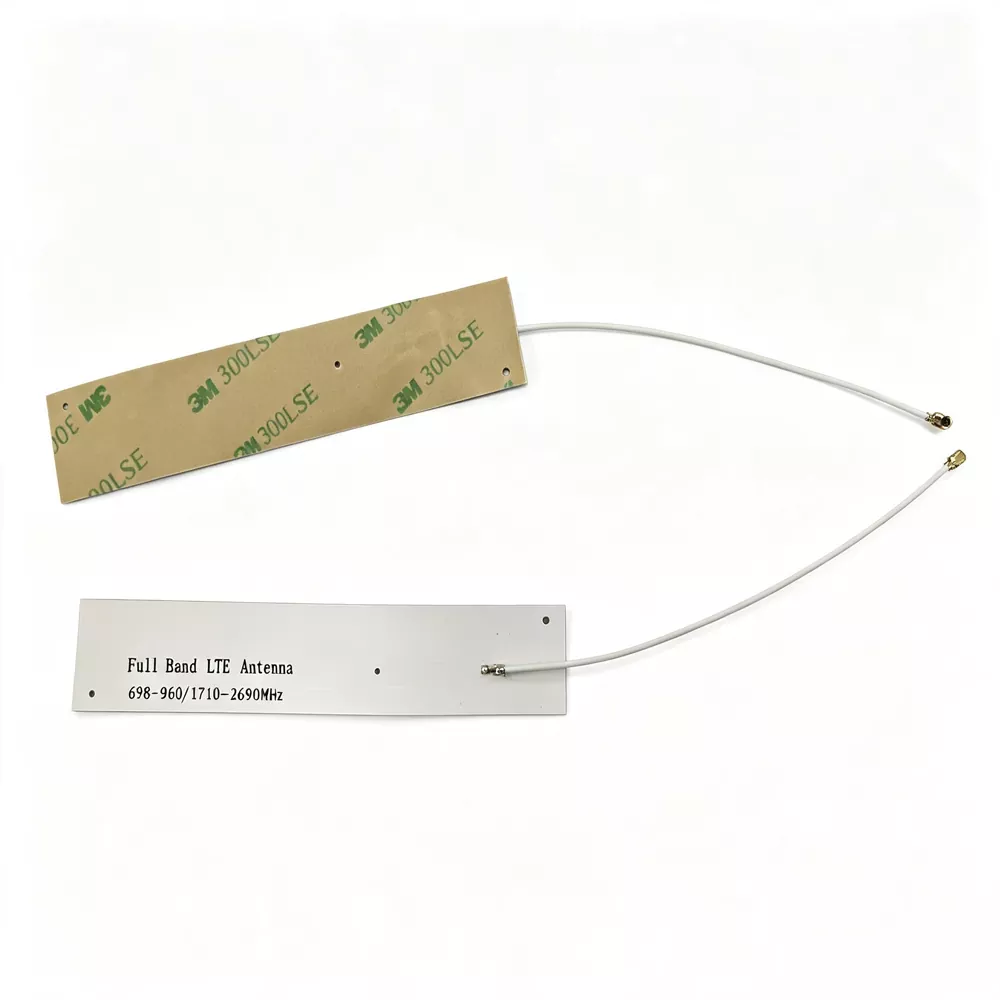

2G/3G/4G LTE-antenni on kevyt, joustava ja taivutettava sisäänrakennettu kokokaistainen matkapuhelinviestintäantenni. Toisin kuin tavallinen pinta-asennusantenni, tämä tuote käyttää joustavaa FPC-piirilevyä + koaksiaalista suorajuottoprosessia. Antenni on kevyt, ohut, pehmeä ja mahtuu vapaasti laitteen sisällä olevaan kaarevaan pintaan ja kapeaan rakotilaan. Se tukee 2G GSM-, 3G WCDMA- ja 4G LTE usean verkon signaalin lähetystä ja vastaanottoa. Se on tällä hetkellä suosituin sisäänrakennettu viestintäantenni pienille älykkäille iot-laitteille, ja se ratkaisee laajalti alan kipupisteitä, kuten pieni sisäänrakennettu tila, heikko signaali, epävakaa kosketus ja laitteen huono tärinänkestävyys.

Toimintaperiaate

Tämä 2G/3G/4G LTE-antenni FPC-hitsattu koaksiaaliantenni toimii joustavan mikroliuskaoskillaattoriryhmän radiotaajuusperiaatteella ja lähettää signaaleja koaksiaalisilla suojatuilla syöttöjohdoilla. Se on jaettu kolmeen osaan: signaalisäteilykerros, eristävä substraattikerros ja suojattu lähetyskerros. Toimintalogiikka on vakaa ja tehokas:

• Rf-säteilyperiaate: FPC-levyn pinta syövyttää tarkasti monikaistaiset oskillaattorilinjat, täsmää 2G/3G/4G koko kaistan resonanssipisteisiin, ei kaistan kuolleita vyöhykkeitä, mitattu koko kaistan seisonta-aaltosuhde on vakaa ≤1,5, signaalin heijastushäviö on erittäin pieni.

• Hitsatun voimansiirron edut: Koaksiaalijohto ja FPC-oskillaattorilevy on muodostettu yhtenä kappaleena korkean lämpötilan tinajuottamalla. Verrattuna yleiseen niitattu- ja kiristettyyn rakenteeseen mitattu seisminen suorituskyky on parantunut 85 %, ja pitkäaikaisessa värähtelyympäristössä ei ole kosketusten irtoamista ja signaalin katkeamista.

• Suojaava häiriönestomekanismi: RG1.13-koaksiaalilinjainen kaksikerroksinen suojausrakenne eristää tehokkaasti sähkömagneettisen kohinan prosessorista, virtalähteestä ja laitteen emolevyn sirusta. Laitteen sisäisessä häiriöympäristössä mitattuna signaalin vastaanottoherkkyys kasvaa 3-5 dB.

• Omnisuuntainen säteilyominaisuudet: Tasomainen monisuuntainen lähetys- ja vastaanottorakenne voi säilyttää vakaan signaalin lähdön skenaarioissa, joissa laitteen suljettu kuori ja metallikotelo ovat tukossa, ja iot-laitteiden ulkoverkon onnistumisasteen on mitattu nousevan 28 %.

Asennus- ja käyttöopas

Tämä FPC-antenni on sisäänrakennettu sulautettu asennus, helppokäyttöinen, sopii massatuotantoon, eikä vaadi ammattimaista virheenkorjausta. Vaiheet ovat seuraavat:

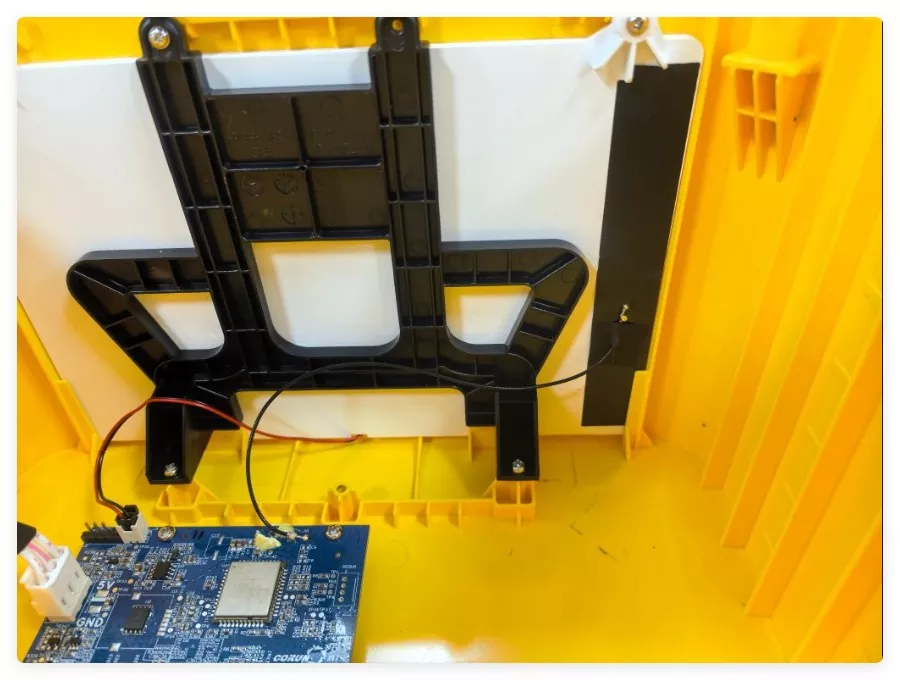

1. Sijainnin valinta: Valitse avoin alue laitteen sisällä, etäällä emolevyn sirusta, virtalähteestä ja metallikotelosta, jotta vältät signaalin eston ja häiriöt.

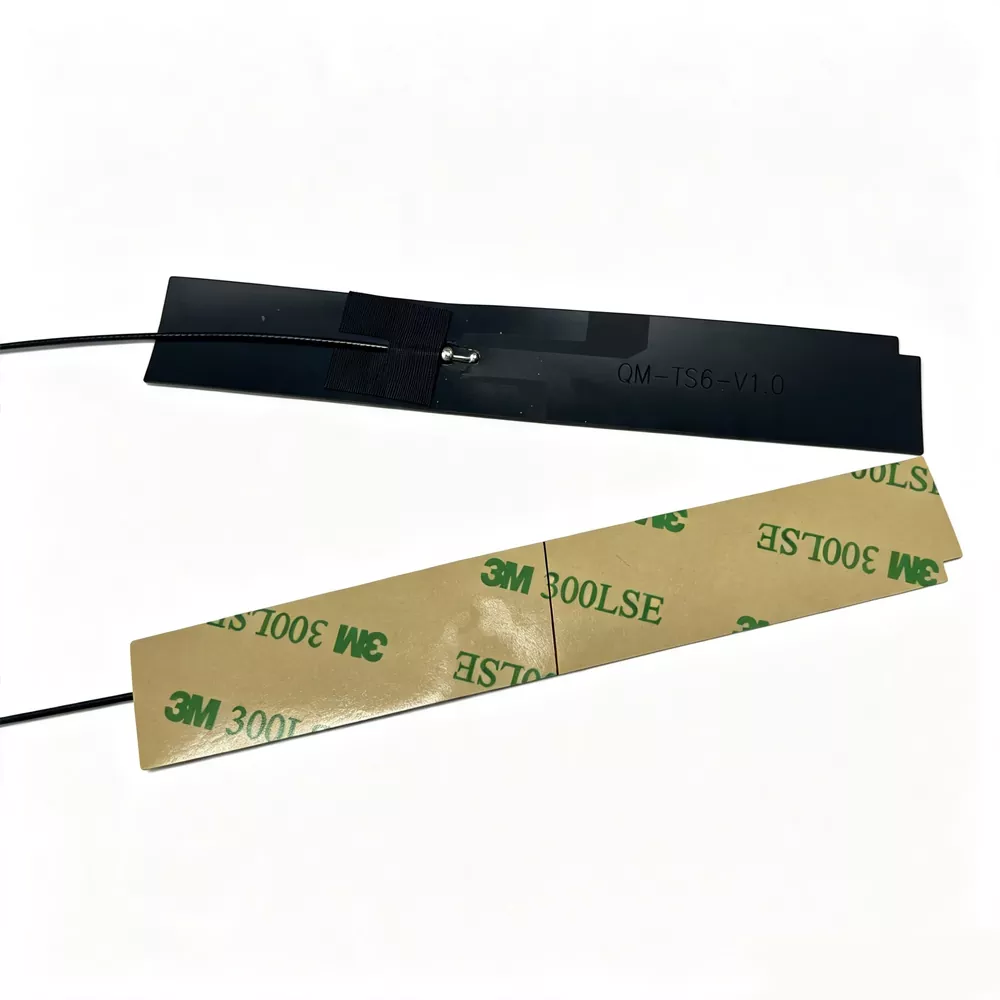

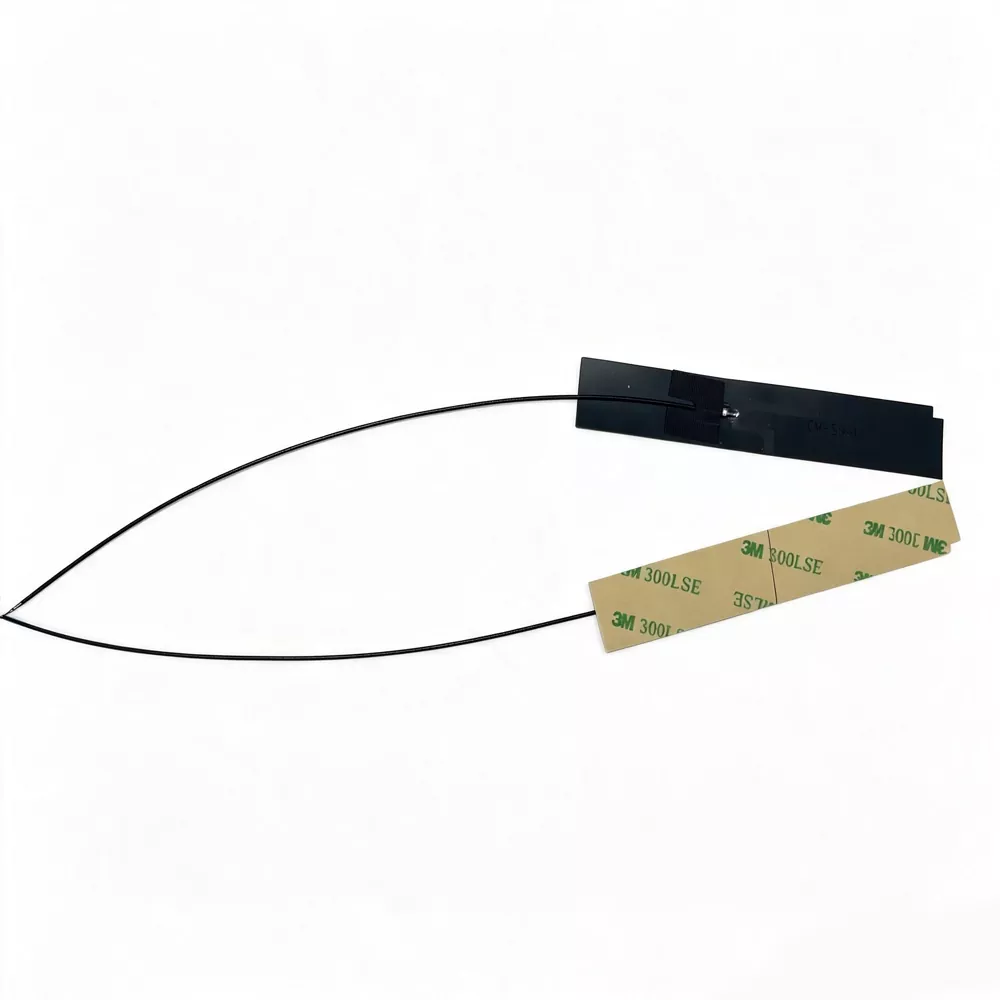

2. Asenna ja kiinnitä: Antennin takaosassa on erittäin vahvaa 3M-liimaa. Kun olet puhdistanut pöly- ja öljytahrat laitteen sisäseinästä, asenna se tasaisesti ja tukevasti ja taivuta sitä tarpeen mukaan laitteen kaarevan pinnan mukaiseksi.

3. Liitäntätelakointi: Liitä IPEX/SMA-liitäntä tarkasti laitteen moduulin antenniliitäntään ja kiinnitä se varovasti välttääksesi johdon rajua vetämistä.

4. Johtojen järjestäminen: Ylimääräiset johdot tulee säilyttää siististi, jotta vältetään puristuminen, taipuminen tai kuolleet taitokset ja estetään suojakerroksen vaurioituminen, joka voi vaikuttaa signaaliin.

5. Käynnistystesti: Kun kokoaminen on valmis, kytke virta päälle ja yhdistä verkkoon testataksesi, että kaikki 2G/3G/4G-verkon signaalit vastaanottavat normaalisti, minkä jälkeen massatuotanto on mahdollista.

FAQ

Kysymys 1: Voidaanko tätä 2G/3G/4G LTE-antennin FPC-hitsattua koaksiaaliantennia taivuttaa käyttöä varten?

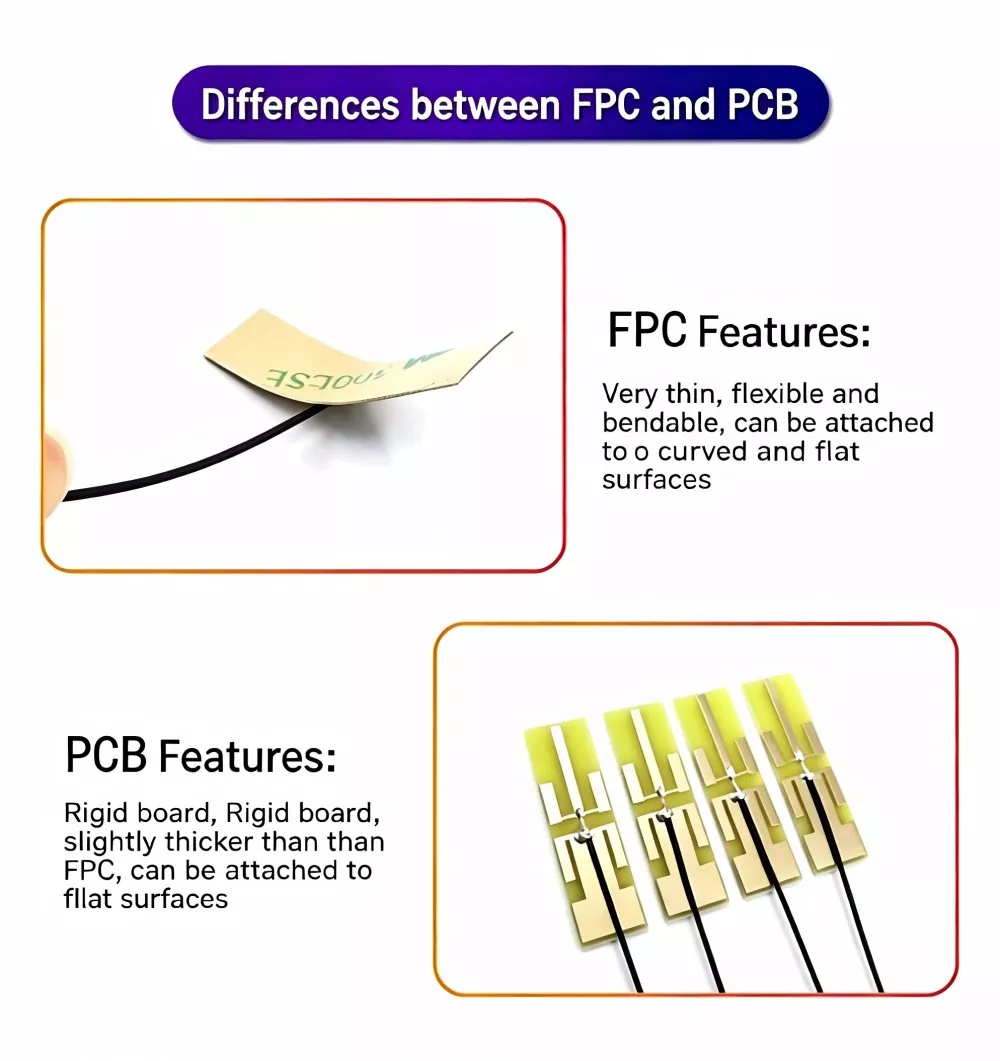

A1: Kyllä. Tuote on valmistettu joustavasta FPC-pohjamateriaalista, joka voidaan taivuttaa vapaasti ja sovittaa kaareville pinnoille. Se sopii laitteen pieneen sisäänrakennettuun tilaan, eikä se riko tai vaikuta signaalin suorituskykyyn normaalisti taivutettuna.

Q2: Tuetko mukautettuja kaapelipituuksia ja liitäntätyyppejä?

A2: Täysin tuettu. Lähdetehtaana tuetaan räätälöitäviä linjapituuksia 10–50 cm, vaihdettavia liitäntöjä, kuten SMA, BNC, IPEX, LOGO-silkkipaino ja koon hienosäätö.

Q3: Mitkä ovat juotosprosessin edut tavalliseen liitettyyn antenniin verrattuna?

A3: Koaksiaalinen linjahitsaus yhdessä kappaleessa, ei löysää rakoa, vahvempi iskunkestävyys, vetolujuus, ikääntymisen estokyky, ratkaisee täysin laitteiden tärinän, signaalin välkkymisen ja huonon kosketuksen ongelmat korkean lämpötilan ympäristössä, sopii paremmin ankariin teollisuus- ja ajoneuvoskenaarioihin.
