Metallinen leima-antenni

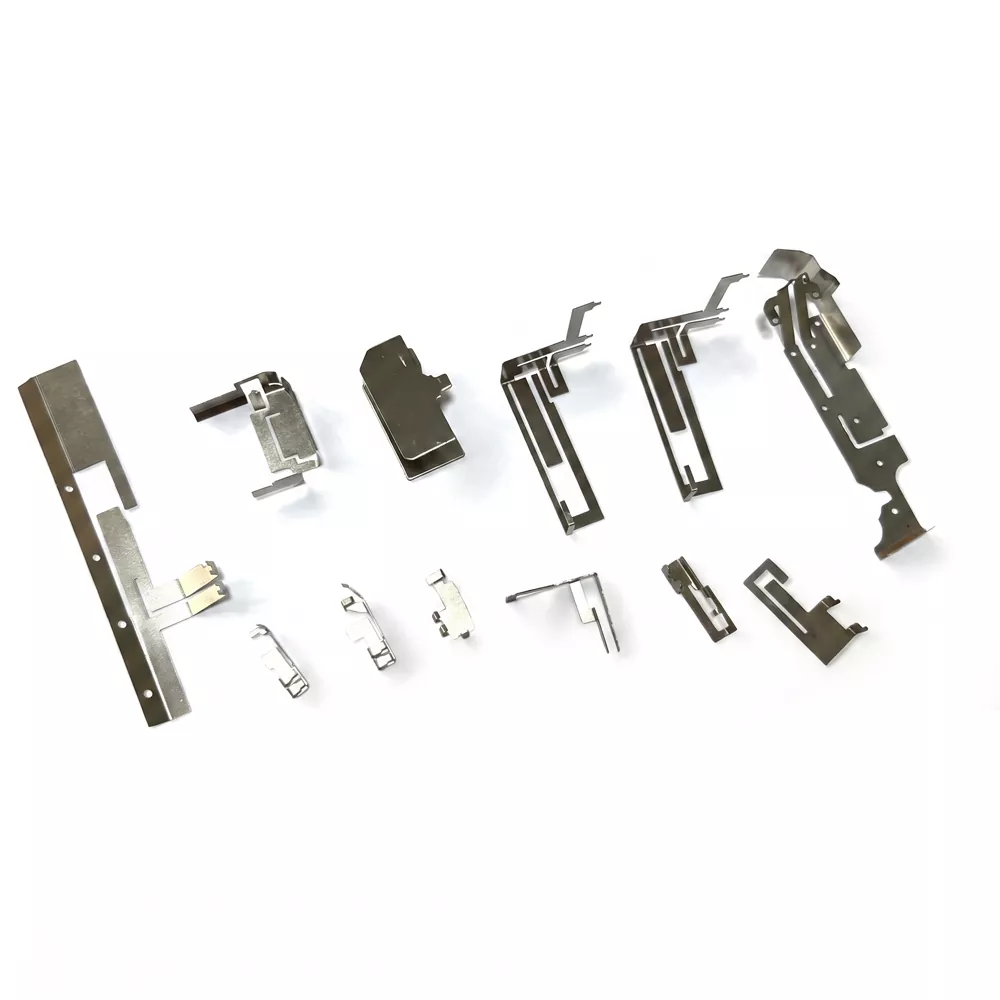

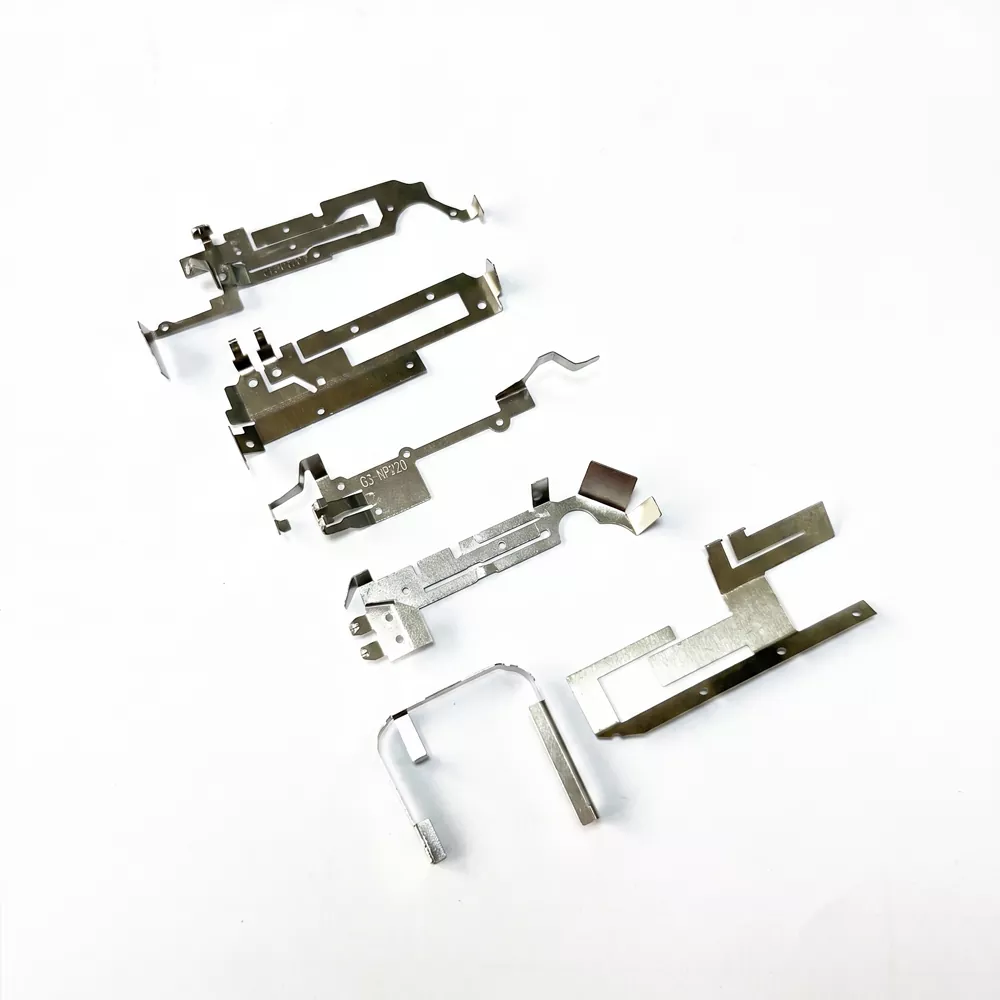

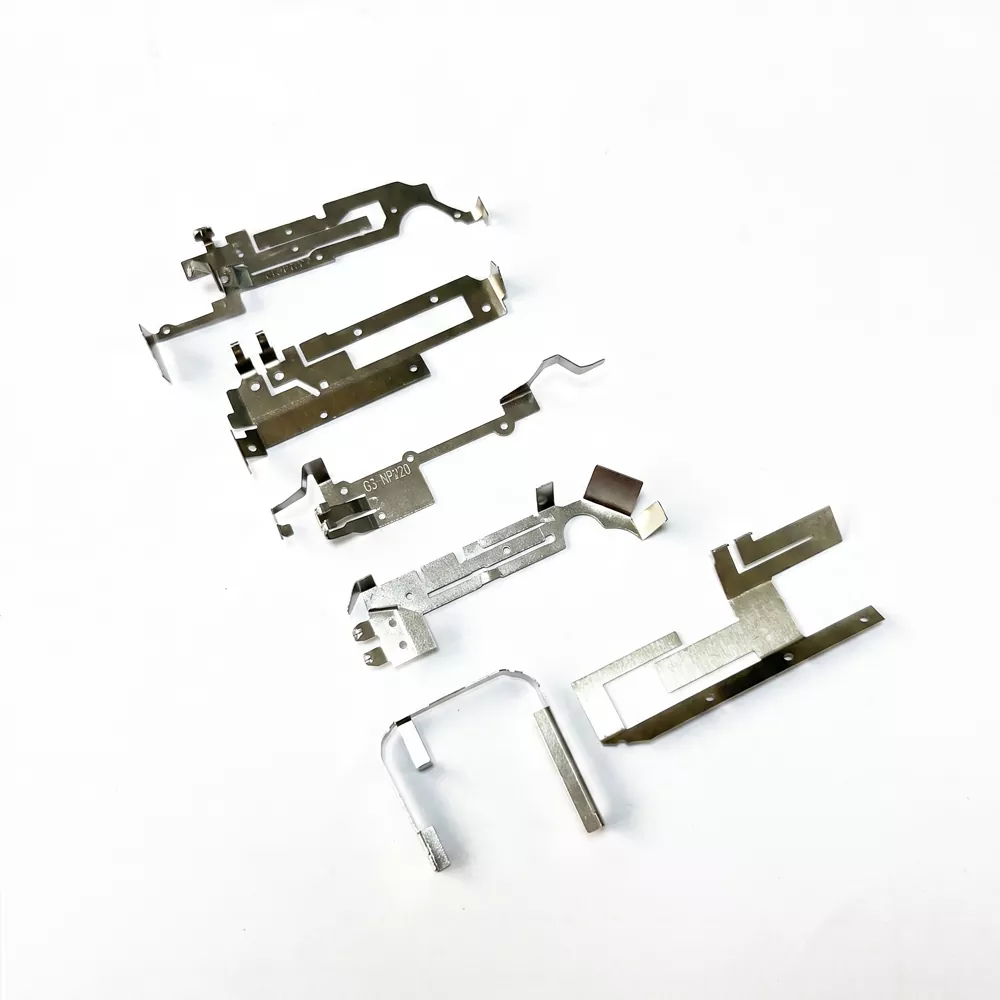

Metallileimaantenni on RF-komponentti, joka on valmistettu erittäin ohuesta ruostumattomasta teräksestä (kuten SUS301 tai SUS304) tai kupariseoksesta käyttämällä tarkkuusleimausprosessia. Se on tyypillisesti alle 1 mm paksu, ja se on suunniteltu mukautumaan tiiviisti kaareviin tai epäsäännöllisiin laitepintoihin, joten se sopii pienikokoisille elektroniikkatuotteille.

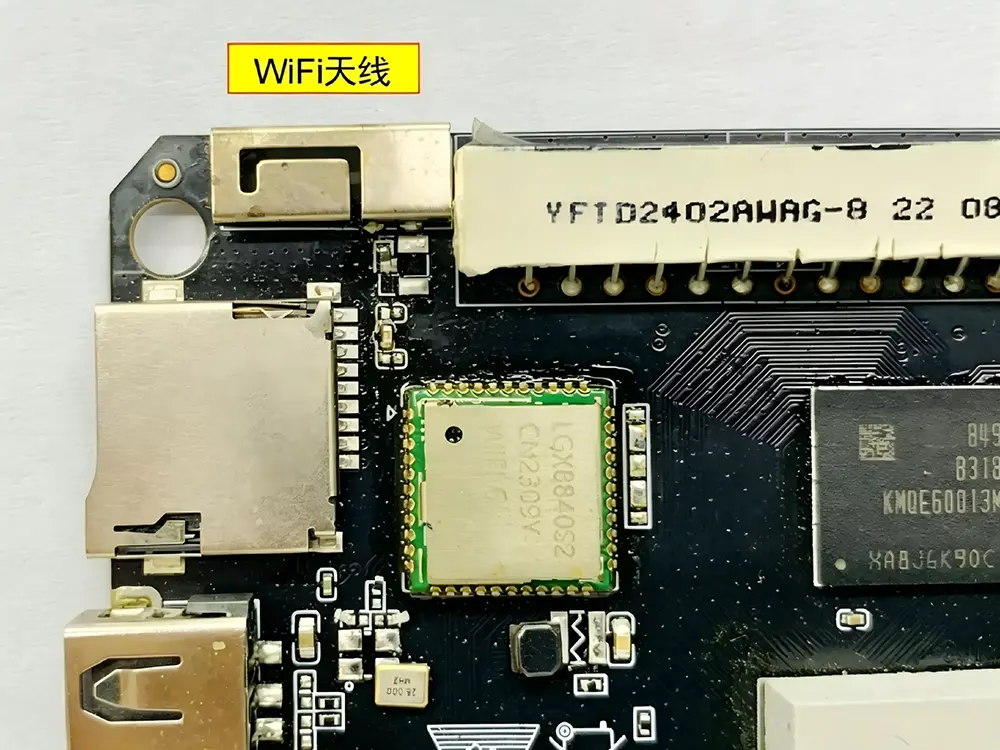

Tämä antenni toimii sen huolellisesti suunnitellun metalligeometrian synnyttämän sähkömagneettisen resonanssin avulla. Asennuksen aikana alemmat kosketuskohdat painetaan piirilevyn antenniliittimiin, jolloin muodostuu luotettava sähköliitäntä ilman juottamista. Jousikosketinrakenne varmistaa vakaan signaalinsiirron samalla vaimentaen mekaanista rasitusta elastisen muodonmuutoksen kautta, mikä tukee pitkäaikaista kestävyyttä toistuvissa kokoonpano- ja tärinäolosuhteissa.

Tekniset perustiedot

Metal Stamp Antenna on suunniteltu pienikokoisiin RF-sovelluksiin, joissa on kontrolloitu impedanssi ja vakaa mekaaninen kosketuskyky.

Standardoidut testiolosuhteet

Tietojen johdonmukaisuuden varmistamiseksi kaikki RF- ja mekaaniset parametrit mitataan seuraavissa standardoiduissa olosuhteissa:

Impedanssin ja VSWR:n mittaus

Testattu käyttämällä kalibroitua Vector Network Analyzer (VNA) -laitetta, jossa on 50 Ω vertailujärjestelmä.

RF Performance Environment

Mittaukset suoritetaan vapaassa tilassa tai puolikaiuttomassa ympäristössä standardinmukaisella vertailumaatasolla.

Mekaaninen kosketustesti

Antenni on asennettu tavalliselle piirilevylevylle, jossa on määritelty kosketuskorkeus ja säädelty puristusvoima.

Taajuusmittauksen kunto

Keskitaajuus on arvioitu edustavaan laitekoteloon asennuksen jälkeen viritysvaikutusten huomioon ottamiseksi.

Lämpötilatestin kunto

Lämpökierto suoritetaan -40 ℃ - +85 ℃ jatkuvassa sähkövalvonnassa.

Sovellettavat laitteet ja sovellusskenaariot

Tärkein myyntivaltti: Miksi valita laitteistojousiantenni?

Tilatehokas muotoilu

Sen matalaprofiilinen rakenne voi mukautua kaareviin tai epäsäännöllisiin pintoihin, mikä auttaa maksimoimaan akkujen ja muiden komponenttien sisäisen tilan.

Kustannustehokas kokoonpano

Puristusliitos PCB-koskettimiin eliminoi juotosprosessit, mikä vähentää kokoonpanoaikaa ja valmistuskustannuksia massatuotannossa.

Mekaaninen kestävyys

Elastinen kosketinrakenne säilyttää vakaan sähköisen suorituskyvyn tärinän, iskujen ja toistuvien mekaanisten rasitusten alaisena.

Tarkka paikannussuunnittelu

Leimatut kohdistusreiät (pyöreät ja uritetut) varmistavat tarkan paikantamisen antennin syöttökohdan ja piirilevyn välillä automaattisen kokoonpanon aikana.

Asennusopas ja tekniset suositukset

Shenzhen Qianmu Communication Technology Co., Ltd. tarjoaa seuraavat asennusohjeet metallileimaantennin optimaalisen toiminnan varmistamiseksi järjestelmätason sovelluksissa.

1. Paikannussuunnittelu

Suunnittele antennirakenteeseen vähintään kaksi kohdistusreikä: yksi pyöreä reikä ensisijaista kohdistamista varten ja yksi pitkänomainen reikä toissijaista kohdistusta varten. Välin tulee olla riittävä mekaanisen vakauden varmistamiseksi asennuksen aikana.

2. Selvitysvaatimukset

Pidä säteilevä elementti vapaana ympäröivistä metalliosista ja johtavista materiaaleista. Asianmukaista vapaata vyöhykettä tulee säilyttää lähellä olevien rakenteiden aiheuttamien viritysvaikutusten minimoimiseksi. Liimakiinnitystä voidaan käyttää vakaaseen asennukseen.

3. Kosketa paineenhallintaa

Jousiliittimen ja piirilevyn syöttöalustan välistä kosketusvoimaa tulee säätää määritetyllä mekaanisella alueella. Riittämätön paine voi vaikuttaa RF-koskettimen vakauteen, kun taas liiallinen paine voi johtaa kosketinrakenteen pysyvään muodonmuutokseen.

4. Järjestelmätason viritys

Lopulliseen laitteeseen kokoamisen jälkeen antennin suorituskyky saattaa muuttua johtuen kytkennästä koteloon ja ympäröiviin komponentteihin. Lopullinen viritys vektoriverkkoanalysaattorilla (VNA) on suositeltavaa resonanssitarkkuuden varmistamiseksi järjestelmätasolla.

Kuinka valita oikea laitteistojousiantenni?

Kun valitset metallileimaantennia, arvioinnin tulee perustua seuraaviin tärkeisiin suunnittelutekijöihin:

Käytettävissä oleva laitetila

Mittaa kotelon sisätila ja valitse sopivan pituinen, leveä ja paksu antenni varmistaaksesi oikean mekaanisen istuvuuden.

Toimintataajuus ja kaistanleveys

Määritä kohdeviestintätaajuus (esim. WiFi-, Bluetooth- tai aliGHz:n IoT-kaistat). Kapeakaistaisissa malleissa antennin suorituskykyä voidaan hienosäätää rakenteellisen säädön avulla kehityksen aikana.

Sovellusympäristö

Auto-, ulko- tai teollisuuskäyttöön suositellaan materiaalin valintaa, kuten SUS304, ja pintapinnoitusta korroosionkestävyyden ja lämpötilan kestävyyden parantamiseksi.

Piirilevy ja kokoonpanosuunnittelu

Varmista, että piirilevyn syöttöpiste on kohdistettu oikein. Valitse sopiva asennusrakenne (puristussovitus tai jousikosketinrakenne) kokoonpanon yhtenäisyyden ja massatuotannon tuoton parantamiseksi.

Miksi valita Shenzhen Qianmu Communication Technology Co., Ltd.

Shenzhen Qianmu Communication Technology Co., Ltd. keskittyy Metal Stamp Antenna -ratkaisujen suunnitteluun ja tuotantoon langattomille laitteille, jotka tukevat OEM/ODM-kehitystä ja räätälöityjä antennirakenteita erilaisiin RF-sovelluksiin.

Omat tuotantomahdollisuudet

Tarkkuusleimausta ja työkaluja ohjataan sisäisesti, mikä varmistaa vakaan tuotannon johdonmukaisuuden ja skaalautuvan tuotannon.

Sovelluslähtöinen räätälöinti

Antennirakenteet voidaan säätää geometrian, kimmoisuuden ja pintakäsittelyn suhteen vastaamaan erilaisia ​​laite- ja kotelointivaatimuksia.

Prosessitason laadunvalvonta

Mekaaninen luotettavuus ja RF-suorituskyky varmistetaan koko tuotannon ajan, mukaan lukien kosketusten vakauden ja sähköisen yhdenmukaisuuden tarkistukset.

Tekninen tuki kehityksen aikana

Teknistä apua on saatavilla prototyyppien valmistuksesta massatuotantoon, mukaan lukien integrointiohjeet piirilevy- ja järjestelmätasolla.

FAQ

Q1: Mikä on metalliklipsiantennin signaalitehokkuus?

V: Pienen kokonsa ansiosta hyötysuhde on tyypillisesti 30–50 %. Se soveltuu lyhyen kantaman ja kustannusherkille sovelluksille, kuten kodin älylaitteille. Pitkän kantaman vaatimuksiin Qianmu Communications tarjoaa myös optimoituja antenniratkaisuja.

Q2: Mitä minun pitäisi tehdä, jos juotoskorvake on painettu piirilevyyn ja kontakti on huono?

V: Varmista asennuksen aikana oikea piirilevyn korkeus ja oikea kiinnityspaine. Jousirakenne on suunniteltu vakaaseen kosketukseen, ja standarditestaus suoritetaan ennen toimitusta.

Q3: Tuetko pienten erien näytteenottoa?

V: Täysin tukeva. Ammattimaisena Metal Stamp Antenna -toimittajana ymmärrämme T&K-vaiheen vaatimukset ja tarjoamme joustavia prototyyppipalveluita, jotka auttavat sinua viemään projektisi validointia nopeasti eteenpäin.

Q4: Mikä vaikuttaa metallileimasinantennin suorituskykyyn?

 V: Suorituskykyyn vaikuttavat pääasiassa piirilevyn asettelu, pohjan koko, ympäröivä metalli ja kotelon rakenne.

Q5: Miksi taajuus muuttuu asennuksen jälkeen?

V: Metalliympäristö ja kotelomateriaalit voivat vaimentaa resonanssia, mikä edellyttää lopullista järjestelmätason viritystä.

Q6: Mikä aiheuttaa huonon kontaktin suorituskyvyn?

V: Virheellinen piirilevyn korkeus tai riittämätön jousen paine voi vaikuttaa sähköiseen vakauteen.

Q7: Tuetko prototyyppien valmistusta? V: Kyllä, sekä näytetuotantoa että pienten erien mukauttamista tuetaan T&K-validointia varten.
