Kolikon antenni

Kolikkoantenni on kompakti, sylinterimäinen ulkoinen RF-antenni, jolla on nappimainen muoto. Se on suunniteltu 2,4 GHz 5,8 GHz Dual Band -antenniksi, ja se tarjoaa kevyen langattoman tiedonsiirtoratkaisun pienille elektronisille laitteille, jotka käyttävät WiFi-, Bluetooth- ja ZigBee-viestintää.

Qianmu Communicationin itse kehittämä painikekumitanko-antenni käyttää yksiosaista ruiskuvalu- ja tiivistystekniikkaa. Se integroi täyskuparisen resonanssielementin ja metallisen heijastavan suojakerroksen pohjassa.

Tämä SMA-kaksikaistainen SMA-antenni on varustettu vakiokierreliitännällä, ja se voidaan asentaa ja kiinnittää suoraan laitteen koteloon. Verrattuna ohuisiin kumitanko-antenneihin ja sisäänrakennetuihin piirilevyantenneihin, se tarjoaa kompaktin, huomaamattoman rakenteen tiivistetyllä kotelolla sisä- ja ulkokäyttöön.

Miten se toimii

Kolikkoantenni käyttää sisäistä kaksikerroksista rengaskuparioskillaattoria kaksikaistaiseen RF-lähetykseen ja -vastaanottoon. Napinmuotoisessa pohjassa on metallista heijastava kerros, joka on suunniteltu auttamaan hallitsemaan signaalisäteilyä ja vähentämään lähellä olevien elektronisten komponenttien vaikutusta.

1. Kerrostettu oskillaattorisuunnittelu:Ylempi kerros on suunniteltu Bluetoothin ja ZigBeen käyttämälle 2,4 GHz:n taajuudelle, kun taas alempi kerros tukee yhteensopivien WiFi-laitteiden käyttämää 5,8 GHz:n kaistaa. Ilmoitettu täyden kaistan VSWR on ≤1,35.

2. Perussuojaus ja häiriönhallinta:Pohja metalliheijastava kerros on suunniteltu vähentämään laitteen emolevyn, litiumakun ja metallikotelon sähkömagneettisten häiriöiden vaikutusta. Todellinen suorituskyky riippuu asennusympäristöstä ja vaatii testauksen valmiissa laitteessa.

3. Suljettu kotelo ja lämmönkestävyys:Yksiosainen ruiskuvalettu kotelo on suunniteltu ympäristönsuojeluun. Ilmoitettu käyttölämpötila-alue on -35°C - +70°C. Lämpötilasta riippuvainen taajuuden vakaus on vahvistettava määritellyissä testiolosuhteissa.

4. RF-impedanssin sovitus:Antenni käyttää 50 Ω:n nimellisimpedanssia RF-integraation tukemiseksi ja impedanssin epäsovituksen vähentämiseksi. Vahvistus, VSWR ja säteilytehokkuus voidaan arvioida asianmukaisilla RF-testeillä.

Yhteensopivat laitteet ja sovellukset

1. Älykäs koti:Älykotilaitteiden antennina sitä voidaan käyttää mini-älyyhdyskäytävissä, WiFi-pistorasioissa, ovi- ja ikkunahälyttimissä sekä Bluetooth-kaukosäätimissä. Sen kompakti rakenne mahdollistaa langattoman yhteyden laitteisiin, joissa asennustila on rajallinen.

2. Teollinen esineiden internet:Tätä langatonta anturiantennia voidaan harkita pienikokoisissa lämpötila- ja kosteusterminaaleissa, varaston omaisuuden seurantasolmuissa ja langattomissa tiedonsiirtomoduuleissa. Se koskee myös Antenna for IoT Devices -sovelluksia, joissa taajuuskaista ja asennusolosuhteet vastaavat järjestelmävaatimuksia.

3. Kannettava elektroniikka:Kompakti antenni kannettaville laitteille, sitä voidaan käyttää kädessä pidettävissä skannauslaitteissa, kannettavissa ilmaisimissa ja mini-Bluetooth-kaiuttimissa. Laitteen asettelu ja RF-suorituskyky tulee arvioida ennen lopullista integrointia.

4. Turvalaitteet:Tämä langattomien turvalaitteiden antenni voi sopia pieniin langattomiin kameroihin ja kulunvalvontajärjestelmiin. Yhteensopiville Bluetooth-pohjaisille syöttöjärjestelmille se voi toimia Bluetooth Access Control -antennina.

5. RF-tarvikkeet:Valinnaisia ​​lisävarusteita ovat SMA-IPEX-syöttökaapelit ja muut yhteensopivat RF-liitäntäkomponentit. Liittimen valinta tulee vahvistaa langattoman moduulin ja laitteen liitännän suhteen.

Tuotteen ydinominaisuudet

Qianmu Communication tarjoaa kolikkoantennivaihtoehtoja pienikokoisille langattomille laitteille, joiden tekniset tiedot ja liitäntäkokoonpanot valitaan sovellusvaatimusten mukaan.

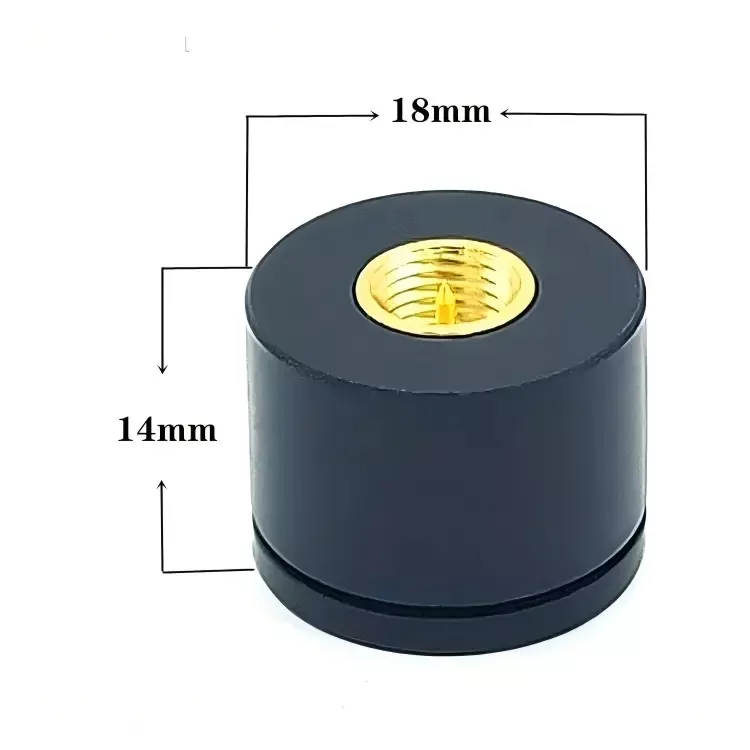

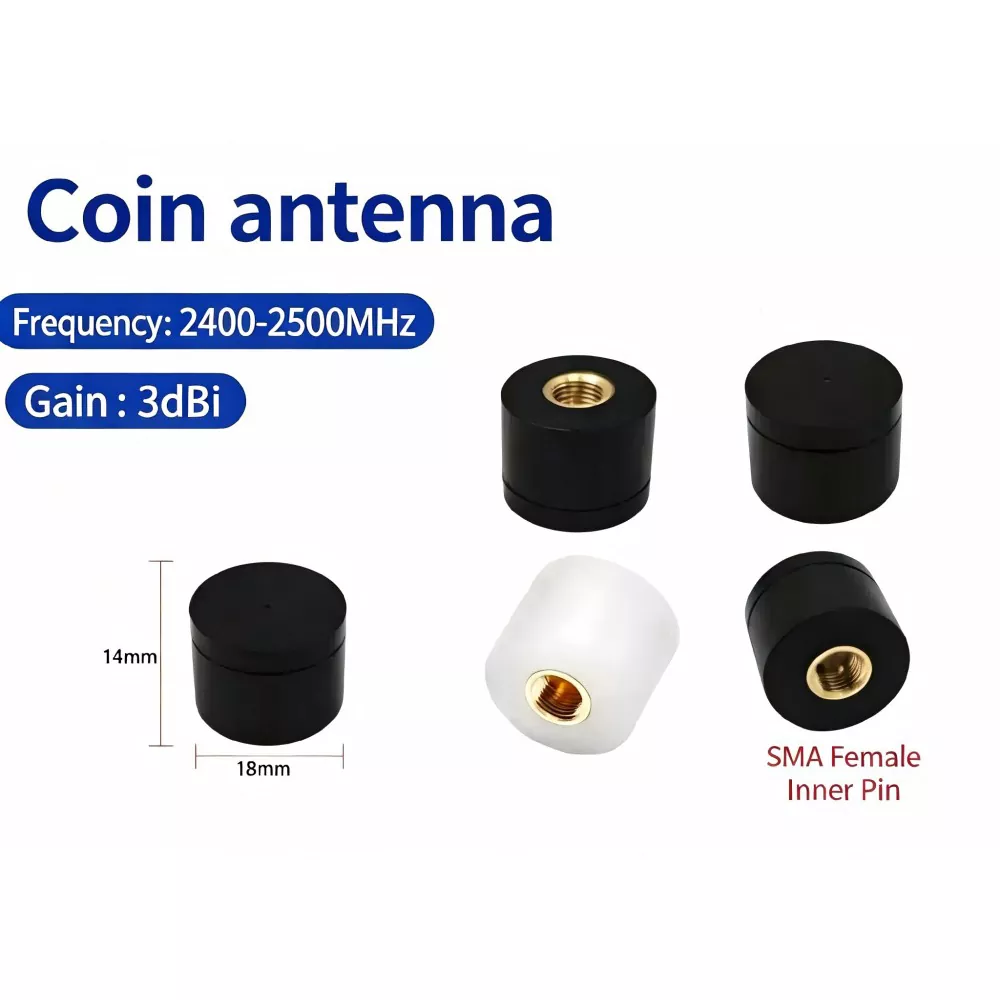

1. Kompakti napin muotoinen rakenne:Saatavana 15 mm ja 18 mm pohjahalkaisijana, korkeus 14 mm. Pieni jalanjälki tukee asennuksia, joissa ulkoisen antennin tila on rajallinen.

2. Kaksikaistainen toiminta:Tämä Mini WiFi -antenni tukee määritettyjä 2,4 GHz ja 5,8 GHz taajuusalueita. Laitteen kokoonpanosta riippuen antennia voidaan käyttää yhteensopivissa WiFi-, Bluetooth- ja ZigBee-sovelluksissa. Vahvista protokollakohtaiset taajuusvaatimukset ennen valintaa.

3. Käyttöliittymävaihtoehdot:Vakiokokoonpanot sisältävät SMA-liitännät erilaisilla kosketinjärjestelyillä. Yhteensopivat lisävarusteet voivat sisältää juotosliittimiä ja ensimmäisen tai neljännen sukupolven IPEX-syöttökaapeleita valitun kokoonpanon mukaan.

4. Ympäristönsuojelu:IP54-luokiteltu kotelo on suunniteltu suojaamaan pölyä ja vesiroiskeita vastaan. Mustavalkoisia kotelovaihtoehtoja on saatavilla varasto- ja tilausvaatimusten mukaan.

5. Räätälöinti:Mukautetut SMA-antennivaihtoehdot voivat sisältää mittojen säädöt, kuoren logotulostuksen ja RF-liitinkokoonpanot. Varaston saatavuus, näytteen toimitusaika ja volyymihinta tulee vahvistaa jokaisen tilauksen osalta.

Tekniset tiedot

Sovellusesimerkkejä

1. Älykodin laitteet:Pienikokoinen antenni voidaan asentaa WiFi-ovi- tai ikkunahälyttimeen, missä asuntotilaa on rajoitetusti. Lopullinen yhteysalue riippuu antennin sijainnista, seinistä, häiriöistä ja laitteen RF-konfiguraatiosta.

2. Teollisuuden anturiliittimet:Langatonta anturiantennia voidaan käyttää lämpötilan ja kosteuden valvontalaitteiden kanssa. Metallikoteloiduissa laitteissa antennin sijainti ja ympäröivä maarakenne on arvioitava, jotta voidaan määrittää niiden vaikutus RF-suorituskykyyn.

3. Ulkona käytettävät kulunvalvontalaitteet:Ulkoisesti asennettu antenni voi tukea yhteensopivia Bluetooth-käytönvalvontalaitteita. Kotelo, liittimen tiiviste ja asennusjärjestely tulee tarkistaa vaadittujen ympäristöolosuhteiden suhteen.

4. Kädessä pidettävät laitteet:Tämä mini-antenni kämmenlaitteille sopii langattomille viivakoodinlukijaille ja muulle kannettavalle elektroniikalle, joka vaatii kompaktin ulkoisen antennin. Yhteyden vakaus tulee validoida aiotussa käyttöympäristössä.

Valinta- ja tilausopas

1. Taajuuden valinta:Yhteensopivia WiFi- ja Bluetooth-kokoonpanoja käyttäville laitteille arvioi 2,4 GHz:n ja 5,8 GHz:n kaksikaistainen malli. Vain Bluetooth-sovelluksissa voidaan harkita 2,4 GHz:n yksikaistaista kokoonpanoa, jos se on saatavilla.

2. Asennusympäristö:Jos laitteessa on metallikotelo, tarkista antennin asennusasento, välys ja maadoitus. Heijastava pohja ei poista RF-testauksen tarvetta lopullisessa kotelossa.

3. Koko valinta:Harkitse halkaisijaltaan 15 mm:n versiota, kun asennustilaa on rajoitetusti. 18 mm versiota voidaan harkita, kun käytettävissä oleva tila ja tarvittavat RF-ominaisuudet tukevat sitä; vahvistaa suorituskykyä sen sijaan, että oletetaan, että suurempi malli antaa aina suuremman vahvistuksen.

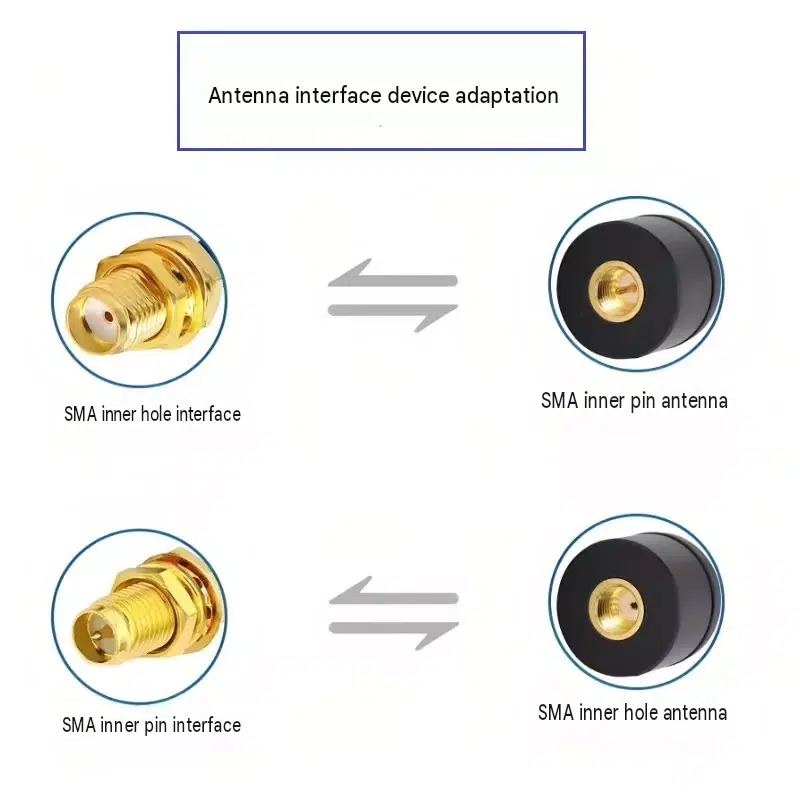

4. Käyttöliittymä- ja vientivaatimukset:Varmista, vaatiiko laite SMA-sisäpintaisen vai sisäreiän liitännän. IPEX-sovitinkaapeleista, liitinkokoonpanoista ja neutraaleista vientipakkauksista voidaan keskustella tilausta valmisteltaessa.

FAQ

1. Voidaanko tätä antennia käyttää metallikoteloitujen laitteiden kanssa?

Se voi sopia metallikoteloisille laitteille, mutta suorituskyky riippuu antennin asennusasennosta, välyksestä, maarakenteesta ja kotelon rakenteesta. Heijastava pohja on tarkoitettu auttamaan hallitsemaan vuorovaikutusta lähellä olevien rakenteiden kanssa. Testaus valmiissa laitteessa on suositeltavaa.

2. Voidaanko SMA-rajapinta muuttaa IPEX:ksi?

Saatavilla voi olla yhteensopivia syöttökaapeleita ja liitäntäkokoonpanoja, mukaan lukien tietyt IPEX-sukupolvet. Varmista tarvittava liitintyyppi, kaapelin pituus ja asennusjärjestely ennen tilaamista.

3. Voidaanko laboratoriotestiraportti toimittaa?

RF-testidokumentaatio voi olla saatavilla soveltuville tuotekokoonpanoille. Varmista saatavilla olevat raportit, mitatut parametrit ja testiolosuhteet Qianmu Communicationilla ennen tilauksen tekemistä.

4. Sopiiko tämä 2,4 GHz 5,8 GHz Dual Band antenni WiFi- ja Bluetooth-laitteille?

Määritetyt taajuusalueet kattavat 2,4 GHz ja 5,8 GHz toiminnan. Yhteensopivuus riippuu laitteen langattomasta protokollasta, vaaditusta taajuuskaistasta, liittimestä ja RF-suunnittelusta. Vahvista 2,4 GHz:n taajuudella toimivien ZigBee-laitteiden kokoonpano ja vahvista lopputuotteen suorituskyky.

5. Voidaanko liittimen tai kaapelin kokoonpanoa mukauttaa?

Mukautettuja SMA-antennikokoonpanoja voi olla saatavana eri laiteliitäntöjä ja asennusvaatimuksia varten. Ilmoita liittimen tyyppi, kaapelin pituus, taajuusalue ja kohdesovellus, jotta tarvittava kokoonpano voidaan arvioida.

6. Voidaanko tätä antennia käyttää älykkäissä antureissa ja kannettavissa laitteissa?

Se voi sopia WiFi Antenna for Smart Sensors -sovelluksiin ja muihin pienikokoisiin langattomiin tuotteisiin, kun taajuusalue ja RF-ominaisuudet vastaavat laitevaatimuksia. Kannettavien laitteiden osalta arvioi käytettävissä oleva asennustila, kotelomateriaalit ja antennin asento ennen suunnittelun viimeistelyä.
