Ammattimaisena toimittajana Qianmu Communication tarjoaa räätälöityjä korkean tarkkuuden kierrejousiantennipalveluita. Valmistettu ensiluokkaisista materiaaleista. Hiiliteräs niklattu Valmistettu fosforipronssista, sillä on poikkeuksellinen johtavuus ja korroosionkestävyys. Olemme luotettavia.Kiinalainen valmistajaTarjoamme yhden luukun ratkaisun prototyypeistä massatuotantoon, jota käytetään laajasti IoT:ssä, kaukosäätimissä ja langattomissa viestintämoduuleissa.

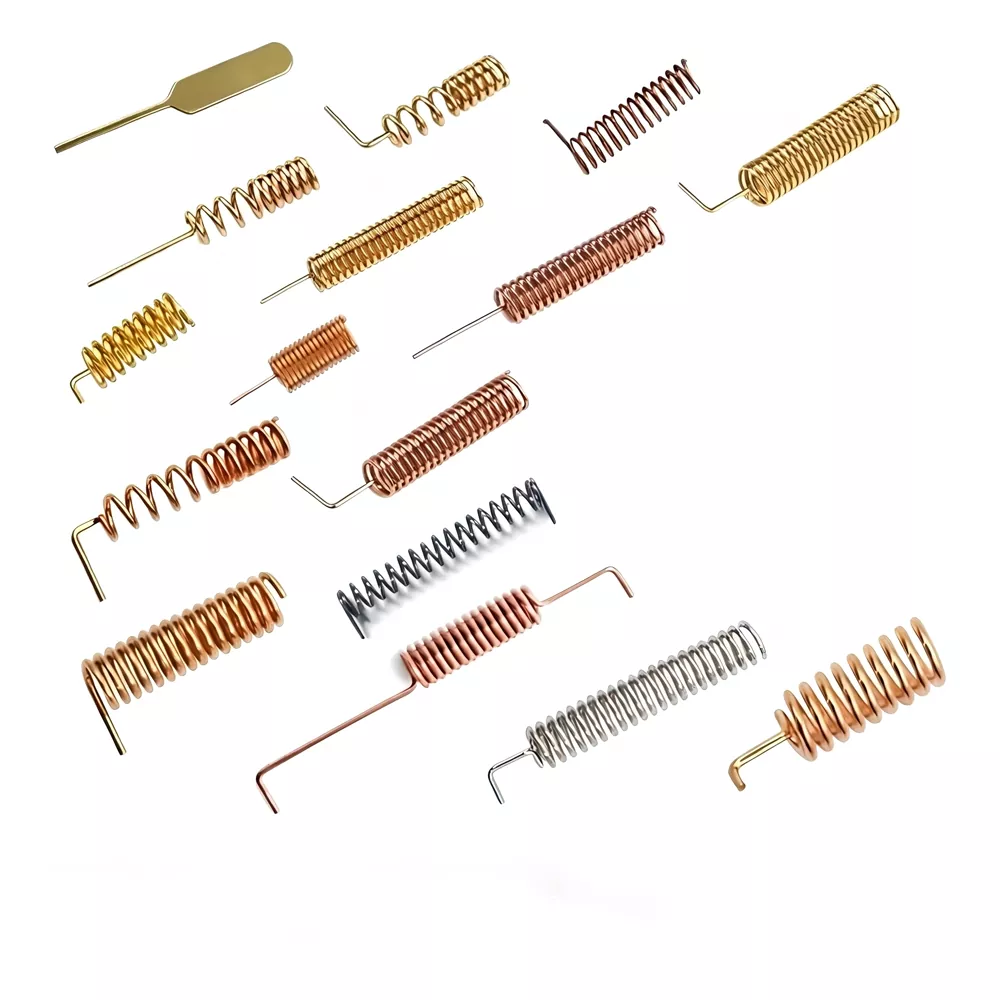

Jousiantenni (tunnetaan myös kierreantennina) on antennirakenne, jossa metallijohdin on kierretty kierrejousen muotoon käyttämällä kierteisesti muotoiltua metallijohdinta signaalin lähetyksen väliaineena. Siinä on 50 ohmin impedanssirakenne ja se koostuu kolmesta pääkomponentista: sisempi kuparijohdin (käytetään signaalien lähettämiseen ja vastaanottamiseen), ulkoinen suojajohdin (suunniteltu estämään ulkoiset sähkömagneettiset häiriöt) ja ulompi eristyskerros (joka estää ulkoisen kapasitanssin ja induktanssin vaikutuksia). Yhdessä nämä komponentit muodostavat suljetun järjestelmän, jolla on vahva häiriönestokyky.
Shenzhen Qianmu Communication Technology Co., Ltd., viestintätuoteantennien tutkimukseen ja kehitykseen, valmistukseen ja myyntiin erikoistunut ammattiyritys, on ollut syvästi mukana antennialalla useiden vuosien ajan ja on sitoutunut tarjoamaan maailmanlaajuisille asiakkaille korkealaatuisia jousiantenniratkaisuja.

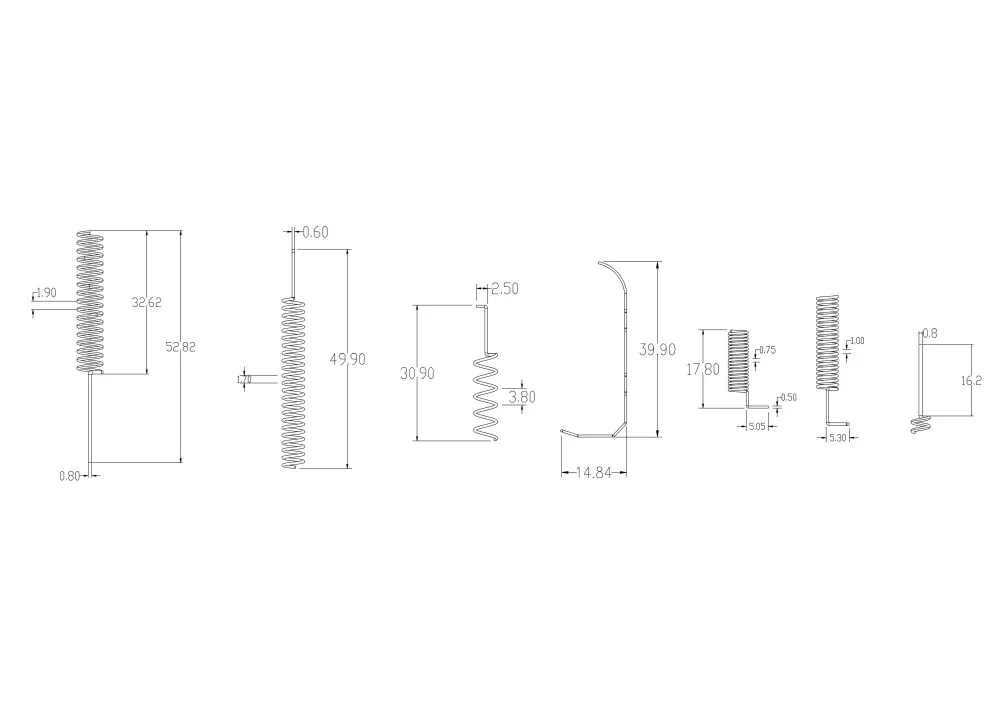

Tekniset tiedot
Qianmu Communication -jousiantenni kattaa useita taajuuskaistoja matalista korkeisiin taajuuksiin, mikä täyttää eri sovellusskenaarioiden vaatimukset. Tärkeimmät tekniset parametrit ovat seuraavat:
|
Parametrikohde |
Specification Range |
|
Taajuusalue |
315MHz / 433MHz / 470MHz / 490MHz / 868MHz / 915MHz / 2,4GHz / GSM 824-2170MHz |
|
Saada |
0,8 dBi ~ 3,5 dBi |
|
Impedanssi |
50 omegaa |
|
VSWR |
≤1,5 ~ ≤1,8 |
|
Polarisaatio |
Pystypolarisaatio / ympyräpolarisaatio |
|
Säteilykuvio |
Omnisuuntainen |
|
Tehokapasiteetti |
Max 50W |
|
Käyttölämpötila |
-40 ℃ ~ +85 ℃ |
|
Antenni tehokkuus |
35–80 % (riippuu asennusympäristöstä) |
|
Materiaali |
Kupari, kultapinnoitus, nikkelipinnoitus jne. |

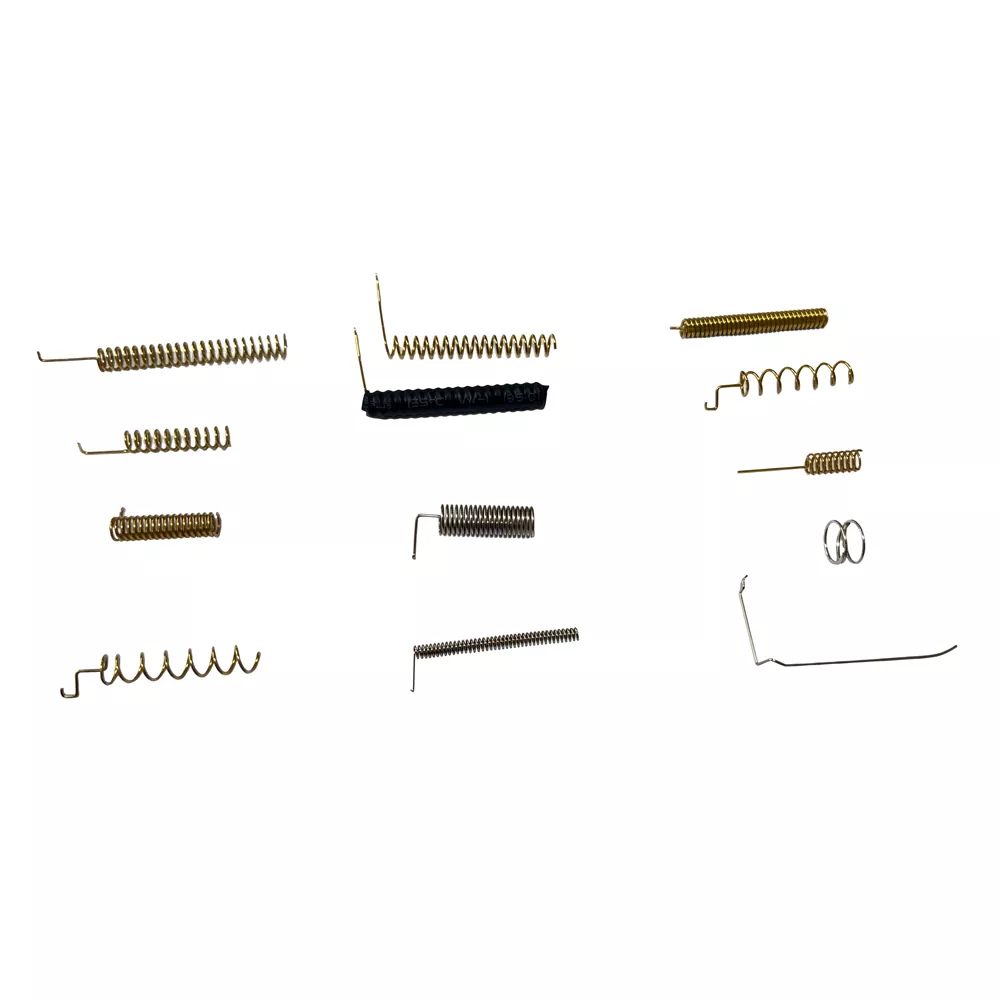

Sovellettavat laitteet

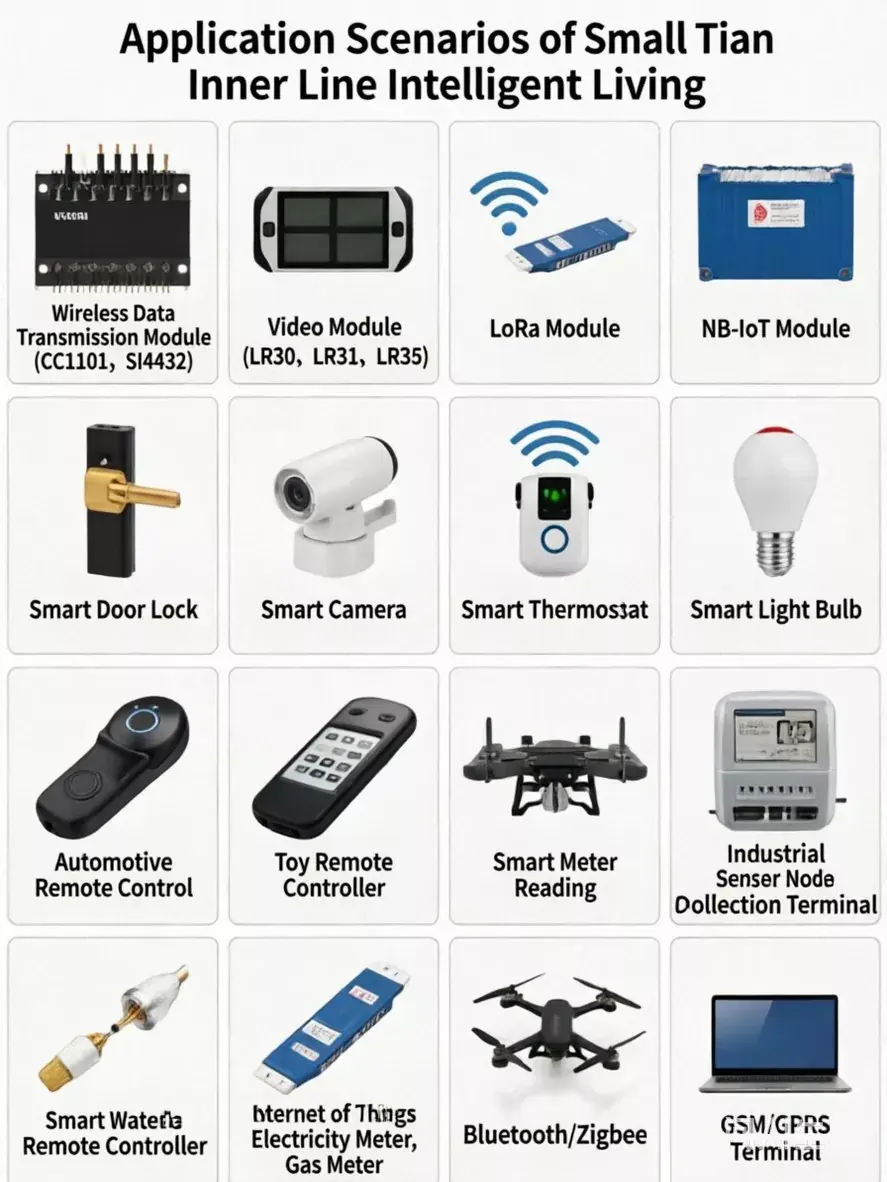

Qianmu-viestintäjousiantennia käytetään laajalti seuraavissa laitteissa ja skenaarioissa:
Langaton tiedonsiirtomoduuli: CC1101, Si4432 ja muut langattomat RF-moduulit
LoRa-moduulit: LR30, LR31, LR36 ja muut LoRa-viestintämoduulit
NB-IoT-moduuli: Langaton NB-IoT-viestintäpääte
Älykodin laitteet: Älykkäät ovien lukot, älykkäät kamerat, älytermostaatit, älykkäät hehkulamput ja paljon muuta
Langattomat kaukosäätimet: auton kaukosäätimet, lelukaukosäätimet, teollisuuskaukosäätimet ja paljon muuta
IoT-pääte: IoT-anturisolmut, tiedonkeruupäätteet
Älykäs mittaus: Älykkäät vesi-, sähkö- ja kaasumittarit
Bluetooth/Zigbee-moduuli: langaton Bluetooth-yhteys, Zigbee-verkkolaitteet
Drone Telemetria: Datalinkki pienille droneille
GSM/GPRS-laitteet: GSM-modeemit, etävalvontajärjestelmät
Vertailu kilpaileviin tuotteisiin
|
Vertailukohde |
Qianmu-viestintäjousiantenni |
PCB antenni |
Ulkoinen sauva-antenni |
|
Saada |
0,8-3,5 dBi |
2-6 dBi |
Suhteellisen korkea |
|
Monisuuntainen suorituskyky |
★★★★★ Loistavaa |
★★☆ Vahva suuntaus |
★★★★ Hyvä |
|
Koko |
★★★★ Kompakti |
★★★★★ Erittäin pieni |
★★☆ Suuri |
|
Häiriöiden estokyky |
★★★★★ Vahva |
★★★ Keskimääräinen |
★★★★ Suhteellisen vahva |
|
Asennuksen joustavuus |
★★★★★ Erittäin joustava |
★★★ Korjattu vain piirilevylle |
★★★ Vaatii ulkoisen asennuksen |
|
Maksaa |
★★★★ Kohtalainen |
★★★★★ Matala |
★★☆ Suhteellisen korkea |
|
Suunnittelun muutos |
★★★★ Joustava |
★★☆ Vaaditaan piirilevyjen uusiminen |
★★★ Tavallinen |
Qianmu Communication -jousiantenni löytää optimaalisen tasapainon ympäri suuntaisen peiton, häiriöntorjuntakyvyn, asennuksen joustavuuden ja kokonaiskustannusten välillä, joten se on ihanteellinen sisäänrakennettu antennivalinta IoT- ja langattomille viestintälaitteille.
Asennusopas

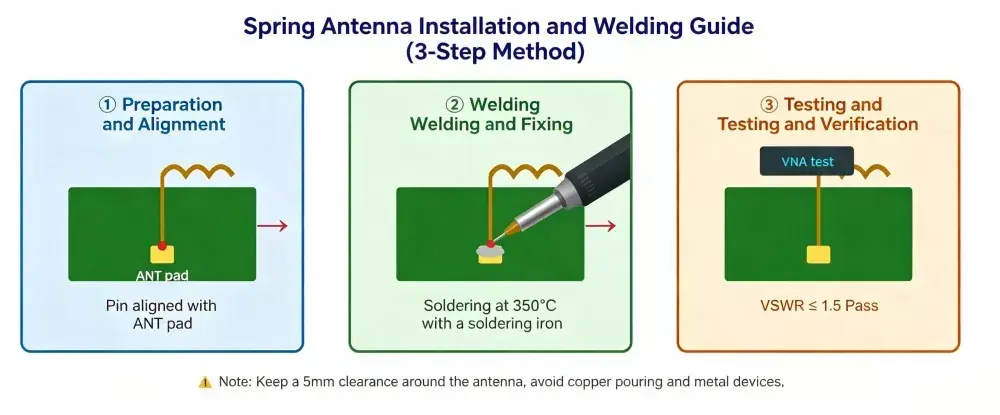

Vaihe 1: Valmistaudu hitsaukseen
Kohdista jousiantennin päässä oleva tappi (yleensä yksi tappi tai juotosalusta) piirilevylle varattuun ANT-juotealustaan. Juotostyyny tulee liittää RF-syöttölinjaan, kuten 50 ohmin mikroliuskajohtoon tai koplanaariseen aaltoputkeen, jotta varmistetaan oikea signaalinsiirto.
Vaihe 2: Hitsaus ja kiinnitys
Taivuta koukun muotoista osaa ja liitä se langattoman moduulin ANT-nastaan ja suorita sitten juotos turvallisesti. Reflow-juotosta suositellaan, koska se on yhteensopiva tavallisten pinta-asennusprosessien kanssa.
Vaihe 3: Tarkastus ja testaus

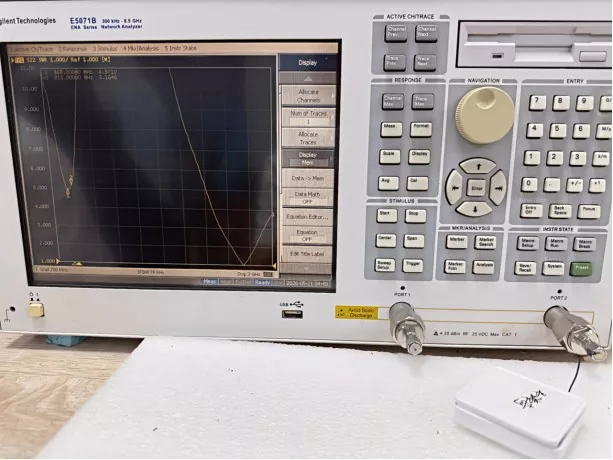

Mittaa juottamisen jälkeen vektoriverkkoanalysaattorilla jännitteen seisova aaltosuhde (VSWR) ja varmista, että RF-suorituskyky täyttää vaaditut vaatimukset.
Huomautuksia
1. Säilytä välysalue: Vältä johtojen reitittämistä ja metalliosien sijoittamista 5 mm:n säteelle antennista; älä peitä akkua tai suojusta enintään 10 mm alaosan yläpuolella.
2. 50Ω Transmission Line: Liitä RF-siru suoraan samalla kerroksessa olevan mikroliuskan tai sisäkerroksen liuskajohdon kautta; käytä kulmissa 45° viisteitä välttääksesi äkilliset impedanssin muutokset.
3. Pysy kaukana metallista: Kun käytät jousiantennia, ensimmäinen askel on varmistaa, että antenni pidetään loitolla metallimateriaaleista, mukaan lukien piirilevyjen maatasot, johdotusjäljet, akut, näytöt, metallikotelot ja muut.
4. Yhdenmukainen hitsaussuunta: Massatuotannossa on tärkeää varmistaa, että antennin hitsaussuunta vastaa antennin valmistajan valintahetkellä ilmoittamaa hitsaussuuntaa.
5. Viritys ja marginaali: Jos koko muovikoteloisen laitteen sähkömagneettinen ympäristö on monimutkainen, π-verkko voidaan varata RF-päähän ja resonanssitaajuutta voidaan hienosäätää käyttämällä säädettävää kondensaattoria välillä 3 pF - 6,8 pF.
Kuinka valita jousiantenni?
|
Valintavaiheet |
Keskeiset kohdat |
Yksityiskohdat |
|
1. Vahvista toimintataajuus |
Valitse antenni tiedonsiirtoprotokollan ja taajuuskaistan mukaan |
Yleiset taajuusalueet: • 315 MHz: perinteiset kauko-ohjainlaitteet • 433 MHz: LoRa, älymittarit, teollisuuskaukosäätimet • 470/490 MHz: teolliset IoT-laitteet • 868/915 MHz: ISM-kaistat Eurooppaan ja Pohjois-Amerikkaan • 2,4 GHz: Wi-Fi, Bluetooth, Zigbee • GSM-viestintämoduulit: matkapuhelinkaistat |
|
2. Arvioi vahvistusvaatimus |
Yhdistä vahvistus lähetysetäisyyden kanssa |
•Lyhyt matka (<100m): 0,8-2 dBi • Keskipitkä matka (100-500m): 2-3 dBi • Pitkä matka (>500m): Yli 3 dBi |
|
3. Tarkista Asennustila |
Yhdistä koko ja rakenne piirilevyn kanssa |
1. Mittaa laitteen sisätila oikean pituuden ja halkaisijan valitsemiseksi. 2. Taivutettuja antenneja on saatavana reuna-PCB-asennukseen tiloihin, joissa on rajoitetusti tilaa. |
|
4. Arvioi sovellusympäristö |
Häiriö- ja korroosiosuojaus |
1. Metallisella suojauksella varustetut laitteet: Pyöreäpolarisaatioantenni suositellaan. 2. Kostea/ulkoympäristö: Hopea/kultapinnoitus hapettumisenestoaineeksi. |
|
5. Valitse luotettava toimittaja |
Yhden luukun räätälöity valmistuspalvelu |
Qianmu Communication on ammattimainen antennitehdas ja -toimittaja, joka tukee OEM- ja ODM-tuotteita ja tarjoaa täyden palvelun, mukaan lukien antennien suunnittelu, näytteenotto ja massatuotanto. |
FAQ
K1: Kumpi on parempi, jousiantenni vai PCB-antenni?
V: Valinta riippuu sovelluksen erityisvaatimuksista. Spring Antenna -ratkaisut soveltuvat sovelluksiin, jotka vaativat pitkän matkan tiedonsiirtoa (>100 metriä), monisuuntaista peittoa ja joustavia asennussuuntia, kun taas PCB-antennit sopivat paremmin pienikokoisiin laitteisiin, joissa on tiukat koko- ja hintarajoitukset. Qianmu Communication tarjoaa sekä ratkaisuja että ammattimaisia suosituksia erilaisiin projektitarpeisiin.
Q2: Tarkoittaako suurempi vahvistus aina parempaa antennin suorituskykyä?
A: Not necessarily. Suurempi vahvistus yleensä parantaa signaalin keskittymistä, mutta voi vähentää peittoa tiettyihin suuntiin. Optimaalisessa valinnassa tulee ottaa huomioon lähetysetäisyys, peittovaatimukset ja sovellusympäristö. Qianmu Communication tarjoaa tuotteita erilaisilla vahvistusvaihtoehdoilla 0,8 - 3,5 dBi.
Q3: Voidaanko antennia mukauttaa?
V: Kyllä. Qianmu Communication tarjoaa OEM/ODM-räätälöintipalveluita, mukaan lukien taajuuden säätö, koon muuttaminen, materiaalin valinta ja taivutuskulman räätälöinti vastaamaan erilaisia sovellusvaatimuksia.
Q4: Mikä on käyttölämpötila-alue?
V: Qianmu Communication -tuotteet toimivat luotettavasti -40 ℃ - +85 ℃ välillä ja täyttävät useimpien teollisuus- ja kuluttajasovellusten vaatimukset.
Q5: Onko impedanssisovitus vaadittu?
V: Kyllä. Vakioimpedanssi on 50 Ω, ja käytännön sovellukset saattavat vaatia antennin ja RF-lähetinportin välisiä komponentteja optimaalisen suorituskyvyn saavuttamiseksi. Qianmu Communication tarjoaa teknistä tukea antennien sovitukseen ja virheenkorjaukseen.
Q6: Mikä on vähimmäistilausmäärä (MOQ)?
V: Qianmu Communication tukee joustavia tilausmääriä prototyyppinäytteistä ja pienistä eristä laajamittaiseen tuotantoon. Tarkempia MOQ-vaatimuksia varten ota yhteyttä myyntitiimiimme.
