Tabletin 4G-dataantenni

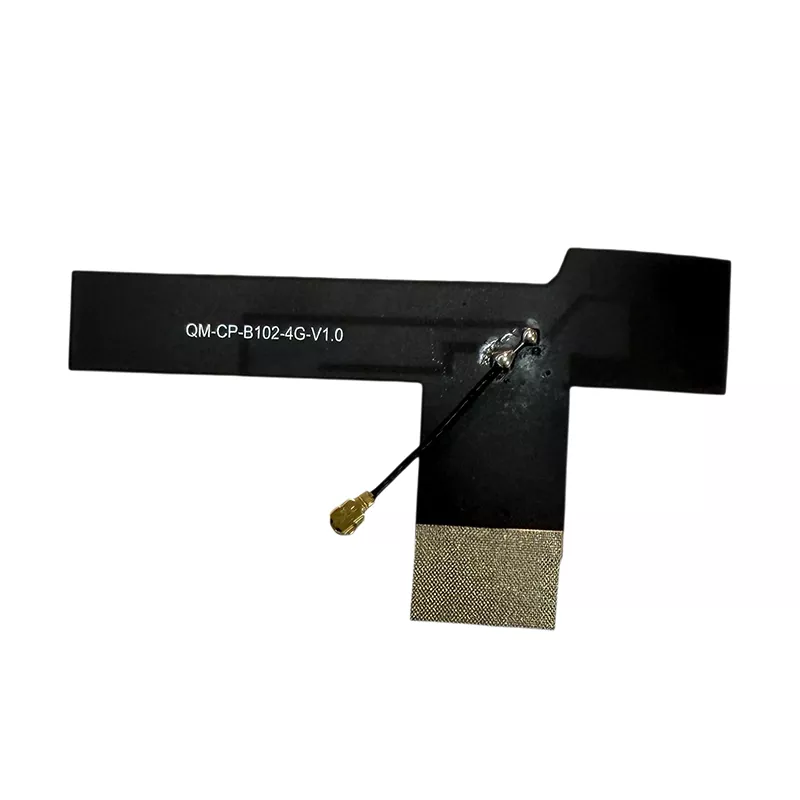

Tablet 4G Data Antenna on sisäänrakennettu langaton signaalin vastaanotto- ja lähetyskomponentti, joka on suunniteltu erityisesti tablet-laitteille. Tässä Tablet 4G LTE -antennissa on kevyt, joustava rakenne, joka on optimoitu tablettien rajoitettuun sisätilaan. Se käsittelee tiedonsiirtoa ja signaalin vastaanottoa 4G LTE -verkoissa tukemalla matkapuhelinyhteyttä, tiedon lataamista ja lataamista sekä vakaata verkkoliikennettä. Sisäänrakennettuna 4G LTE -antennina se on suunniteltu sisäiseen asennukseen sen sijaan, että sitä käytettäisiin ulkoisena yleisantennina.

Verrattuna perinteisiin sisäisiin antennikokoonpanoihin, tämä ratkaisu yhdistää joustavan FPC-substraatin kompaktiin profiiliin erilaisten tablettirakenteiden sovittamiseksi. Suunnittelu voidaan arvioida kuluttaja-, koulutus-, teollisuus- ja erikoistablettisovelluksiin vaadittujen taajuuskaistojen ja asennusolosuhteiden mukaan.

Yhteensopiva laitevalikoima

Tämä tuote on monipuolinen ja muokattavissa oleva 4G LTE -antenni tablet-sovelluksille, ja se on suunniteltu tablet-laitteille, jotka tukevat 4G-verkkoyhteyttä. Yhteensopivuus riippuu laitteen tuetuista taajuuskaistoista, sisäisestä antennitilasta ja RF-liitännästä.

• Kuluttajatason siviilitabletit: kodin viihdetabletit, koko verkon viestintätabletit ja kannettavat henkilökohtaiset tablet-laitteet

• Koulutukseen käytettävät kaupalliset tabletit: opiskelijoiden oppimistabletit, kampuskoulutuskohtaiset tabletit, koulutuslaitosten kaupalliset tabletit

• Kestävät teollisuustabletit: teolliset kädessä pidettävät tabletit, pöly-, vesi- ja räjähdyssuojatut teollisuustabletit, älykkäät ulkokäyttöön tarkoitetut tabletit

• Erikoisajoneuvojen tabletit: ajoneuvon infotainment-tabletit, logistiikka- ja kuljetusajoneuvojen terminaalit, rakennuskoneiden ohjaustaulut

• Toimialakohtaiset tabletit: lääketieteelliset tabletit, turvavalvontatabletit, varaston älykkäät päätetabletit, IoT-älytabletit

Yksityiskohtaiset tekniset tiedot

Asennus- ja käyttöopas

Tämä Tablet 4G Data Antenna on suunniteltu sisäiseen asennukseen yhteensopiviin tablet-laitteisiin. Sitä voidaan käyttää laitteiden valmistuksessa, huollossa ja antennien vaihtoprojekteissa. Asennuksen saa suorittaa tabletin purkamiseen ja RF-liittimien käsittelyyn perehtynyt henkilökunta. Erityiset asennusvaiheet ovat seuraavat:

1. Purkaminen ja puhdistaminen: Sammuta tablet-laite, irrota takakansi ja puhdista pöly ja roskat sisäiseltä asennusalueelta. Varmista, että asennuspinta on tasainen, puhdas ja vailla ulkonemia tai esteitä.

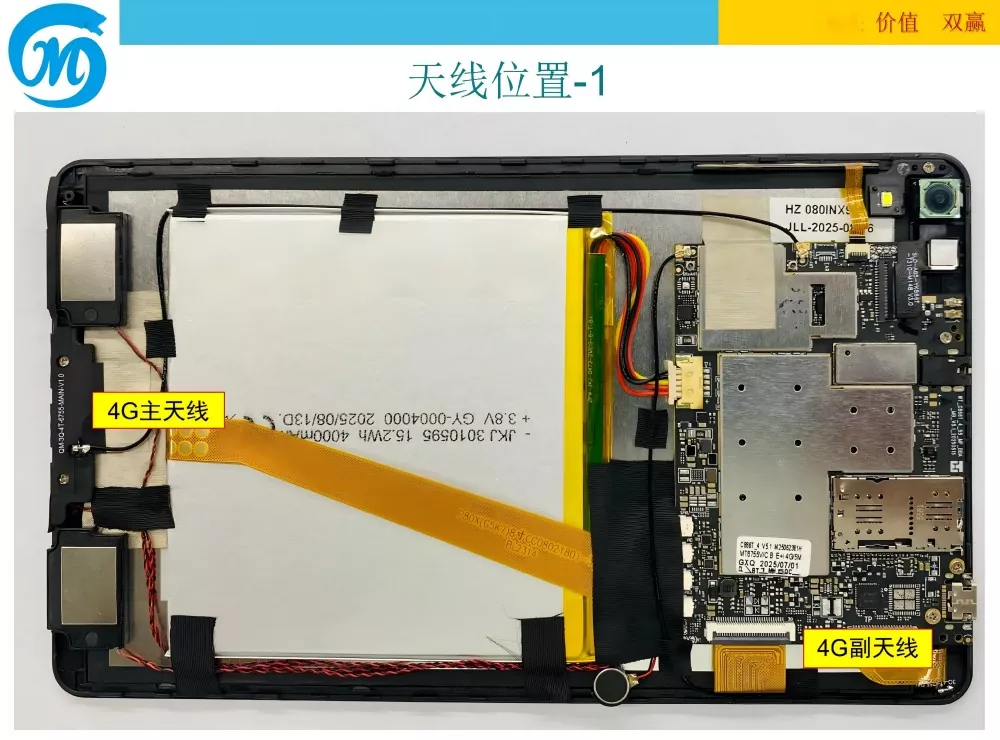

2. Asennus ja kiinnitys: Poista korkeita lämpötiloja kestävä liimasuojakalvo antennin takaa. Kohdista se tarkasti tabletin sisällä olevaan varattuun antennipaikkaan ja aseta se laitteen rungon vapaalle alueelle, jota metalli ei estä. Paina varovasti 3–5 sekuntia varmistaaksesi, että antenni kiinnittyy tukevasti ilman löysyyttä tai nostoreunoja.

3. Liitäntäliitäntä: Kohdista antennin päässä oleva IPEX-liitin tabletin emolevyn RF-liitäntään ja paina sitten alas pystysuunnassa, kunnes se on kunnolla kiinni. Varmista hyvä kosketus ilman löystyneitä liitoksia tai huonoja kontakteja. Tämä yhteysjärjestely on tärkeä valittaessa IPEX 4G LTE -antenni yhteensopivalle tabletin RF-liitännälle.

4. Järjestä kaapelien reititys: Järjestä antennikaapelit siististi välttääksesi liiallista vetämistä, taipumista tai puristamista ja pidä ne poissa lämpöä tuottavista alueista, kuten akusta ja emolevystä, jotta vältät pitkäaikaisen vanhenemisen ja vauriot.

5. Asennustesti: Kiinnitä tabletin takakansi takaisin, kiinnitä kiinnitysruuvit, kytke laitteeseen virta, ota 4G-verkko käyttöön, testaa internetin nopeus ja signaalin voimakkuus ja varmista, että signaalissa ei ole poikkeavuuksia tai yhteyden katkeamisongelmia ennen normaalia käyttöä.

Yrityksen tausta

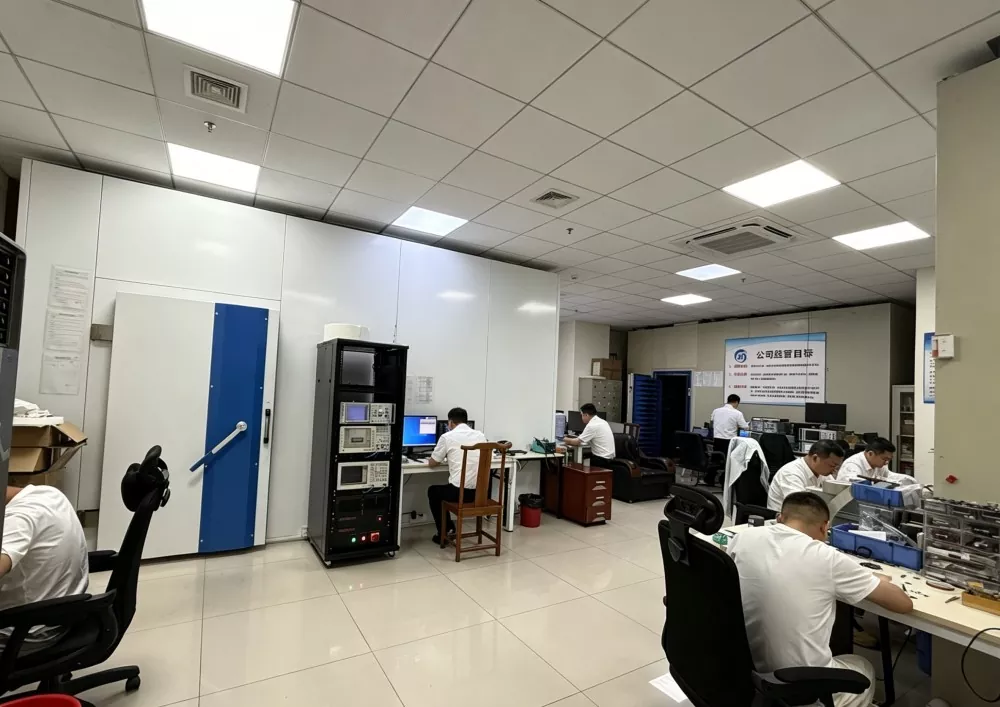

Shenzhen Qianmu Communication Technology Co., Ltd. on toiminut viestintäantenniteollisuudessa yli vuosikymmenen ajan, toimien kiinalaisena valmistajana ja toimittajana, joka integroi antennitutkimuksen ja -kehityksen, muottien kehittämisen, laajamittaisen tuotannon, laadunvalvontatestauksen ja myynnin jälkeisen tuen. Yritys on erikoistunut langattoman viestinnän antenniratkaisuihin, mukaan lukien Tablet 4G Data Antenna -tuotteet, IoT-antennit ja sisäänrakennetut pääteantennit. Sen tilat sisältävät tuotantotoiminnot, tuotantolinjat, T&K-laboratoriot ja testauslaitteet tuotekehityksen ja laadunvalvonnan tukemiseksi. Tehdaskäyntejä voidaan järjestää ja tuotanto- ja tarkastusprosessit ovat yhtiön laadunhallintamenettelyjen alaisia.

Ydintiimin jäsenillä on jokaisella yli 10 vuoden kokemus tietoliikenneantennien tuotekehityksestä, ja heillä on asiantuntemusta signaalin sovittamisesta, impedanssin sovittamisesta ja eri tablet-laitteiden sisäisistä asennusvaatimuksista. Tiimi on toimittanut antenniratkaisuja yli 300 digitaalisten päätelaitteiden ja teollisuuslaitteiden valmistajalle maailmanlaajuisesti. Räätälöidyt ratkaisut ovat saatavilla tuotevaatimusten ja laiteintegraatioehtojen mukaan.

Tuotevalintaopas

Kun valitset Tablet 4G LTE -antennia, yleisiä näkökohtia ovat taajuuksien yhteensopivuus, asennustila, liitintyyppi ja RF-suorituskyky. Seuraavat kohdat voivat auttaa määrittämään, sopiiko ehdotettu antenni tiettyyn tablettiprojektiin.

• Tarkista taajuuskaistan yhteensopivuus: Aseta etusijalle antennit, jotka peittävät vaaditut taajuuskaistat. Tarkista kotitalouslaitteiden yhteensopivuus tarkoitettujen kantoaaltojen kanssa; vientilaitteiden osalta vahvista kohdemarkkinoilla käytettävien taajuuskaistojen tuki. Puuttuvat kaistat voivat vaikuttaa signaalin vastaanottoon ja datan suorituskykyyn.

• Tarkista materiaali ja ammattitaito: Joustava FPC 4G -antenni täyttää sisäiset asennusvaatimukset, kun tarvitaan ohutta, joustavaa alustaa. Tarkista alusta, johtava elementti ja eristävä pinnoite määrittääksesi, sopiiko malli suunniteltuun asennusympäristöön.

• Tarkista todelliset testiparametrit: Tarkista saatavilla olevat testiraportit ja mittaustiedot. Keskeisiä parametreja ovat vahvistus, SWR ja impedanssi. Varmista, että mitattu suorituskyky vastaa kohdelaitteen ja toimintataajuuksien vaatimuksia.

• Tarkista yhteensopivuusmitat: Valitse sopivat antennin mitat tabletin sisätilan mukaan. Erittäin ohuissa laitteissa harkitse 0,15 mm:n paksuista rakennetta ja tarkista käytettävissä oleva asennusalue, kaapelin reitti ja välys. Mukautetuista ei-standardikokoista voidaan keskustella asennusrajoitusten ratkaisemiseksi.

• Tarkista RF-liitin: IPEX/U.FL-liittimen tulee vastata tabletin emolevyn RF-liitäntää. Varmista liittimen sukupolvi, kaapelin pituus ja liitäntäjärjestely ennen tilaamista. Sisäinen LTE-antenni tablet-projekteihin voi vaatia erilaisen liittimen tai kaapelin kokoonpanon laitteen suunnittelusta riippuen.

• Tarkista räätälöinti ja toimituskyky: Projekteissa, joissa on erityiset mitat, kaapelin pituudet, liitinvaatimukset tai taajuuskokoonpanot, mukautettu tablettiantenni voidaan arvioida laitteen teknisten tietojen mukaan. Vahvista näytteet, testausvaatimukset, tuotantomäärät ja läpimenoajat ennen massatuotantoa.

• Tarkista valmistajan ominaisuudet: Ota huomioon valmistajan kokemus, tuotetestaus, laadunvalvonta, räätälöintivaihtoehdot ja myynnin jälkeinen tuki valitessasi pitkäaikaista antennitoimittajaa.

FAQ

K1: Tukeeko tämä tabletin 4G-dataantenni ulkomaisia ​​4G-verkkoja?

V: Antenni tukee teknisissä tiedoissa lueteltuja taajuuskaistoja. Vientilaitteiden osalta vertaa näitä taajuuksia kohdemaan LTE-taajuuksiin ja tabletin modeemivaatimuksiin. Lisätaajuuskonfiguraatioista voidaan keskustella, jos standardispesifikaatiot eivät kata vaadittuja kaistoja.

Q2: Voidaanko antennia mukauttaa koon, liittimen tyypin ja kaapelin pituuden mukaan?

V: Kyllä. Räätälöintivaihtoehtoja voivat olla antennin mitat, kaapelin pituus, liitintyyppi ja taajuuskokoonpano laitteen sisäisen rakenteen mukaan. Anna mukautetun tablet-antenniprojektin yhteydessä käytettävissä oleva asennustila, tarvittavat LTE-kaistat, RF-liittimen tiedot ja kohdesovellus, jotta yhteensopivuus voidaan arvioida.

Q3: Kuinka pitkä tuotteen takuu on? Miten laatuongelmat hoidetaan?

V: Tuotteella on 1 vuoden takuu ja elinikäinen huoltopalvelu. Jos laatuongelmia ei ole aiheutunut ihmisvahingoista, ilmoitettu palvelupolitiikka tarjoaa ilmaiset vaihto- tai uudelleenlähetykset sekä teknisen tuen käyttöongelmien ratkaisemiseksi. Vahvista sovellettavat ehdot tilausta tehdessäsi.

Q4: Vaurioittaako usein taipuminen joustavaa antennia?

V: Tuotteessa käytetään joustavaa FPC-substraattia, joka on suunniteltu sisäiseen asennukseen. Vältä teräviä taitoksia, toistuvaa liiallista taipumista tai painetta säteilevään elementtiin ja syöttökaapeliin. Asennuksen tulee noudattaa antennin mekaanisia vaatimuksia sen rakenteen ja RF-suorituskyvyn säilyttämiseksi.

Q5: Mikä on vähimmäistilausmäärä? Voidaanko toimittaa sekoitettuja eriä?

V: Varastossa olevilla tavallisilla tuotteilla ei ole vähimmäistilausmäärää, ja pieniä eriä ja satunnaisia ​​ostoja tuetaan. Suuret tilaukset voivat saada porrastetun hinnoittelun. Tarkista nykyinen varasto, räätälöintivaatimukset ja tuotannon läpimenoajat ennen tilaamista.

Q6: Mitä liitintä antenni käyttää?

V: Vakioliitäntä on IPEX/U.FL-yleisliitin, jossa on mukautettavat liitinvaihtoehdot. Liitin tulee tarkistaa tabletin emolevyn RF-liitäntään nähden. Jos tarvitset IPEX 4G LTE -antennin, varmista liittimen sukupolvi ja kaapelin pituus ennen tuotantoa.
