Ulkoinen GPS-antenni

GPS External Antenna on erillinen radiotaajuuskomponentti, joka on erityisesti suunniteltu vastaanottamaan heikkoja RF-signaaleja Global Navigation Satellite Systems (GNSS) -järjestelmistä, mukaan lukien GPS, Beidou, GLONASS, Galileo ja muut satelliittijärjestelmät. Toisin kuin sisäänrakennetut antennit, se on erotettu päälaitteesta koaksiaalikaapelilla. Tämä muotoilu voittaa laitekoteloiden fyysiset suojausrajoitukset, mikä mahdollistaa antennin asentamisen avoimille ulkoalueille tai ajoneuvojen katoille optimaalisen satelliittien näkökentän (FOV) saavuttamiseksi.

Miten se toimii?

 GPS-satelliittien lähettämät RF-signaalit ovat erittäin heikkoja saavuttaessaan maan (tyypillisesti välillä -125 dBm - -160 dBm). Laadukas ulkoinen GPS-antenni varmistaa tehokkaan signaalin sieppauksen seuraavan mekanismin avulla:

1. Oikeanpuoleinen ympyräpolarisaation (RHCP) sovitus

Antennissa on erityinen mikroliuskamerkki, joka sopii täydellisesti satelliittisignaalien oikeanpuoleisiin pyöreisiin polarisaatioominaisuuksiin ja eliminoi siten signaalin vaimennuksen, joka johtuu laitteen suunnan muutoksista.

2. LNA matalakohinainen vahvistin

Sisäänrakennettu korkean suorituskyvyn LNA (low-noise amplifier), joka vahvistaa heikkoja signaaleja säilyttäen samalla erittäin alhaisen kohinaluvun (tyypillisesti <2 dB) ja kompensoi syöttöhäiriön, joka syntyy syöttölaitteen lähetyksen aikana.

3. Monitiehäiriöitä estävä rakenne

Optimoimalla maatason ja kuristimen käämin rakenne vaimentavat tehokkaasti rakennuksista tai maasta heijastuvia matalan korkeuden häiriösignaaleja.

Keskeiset myyntivaltit

Yrityksenä, jolla on syvät juuret RF-alalla, Kiinassa Tunnettu antennivalmistaja, tuotteemme on osoittanut merkittäviä etuja todellisessa testauksessa:

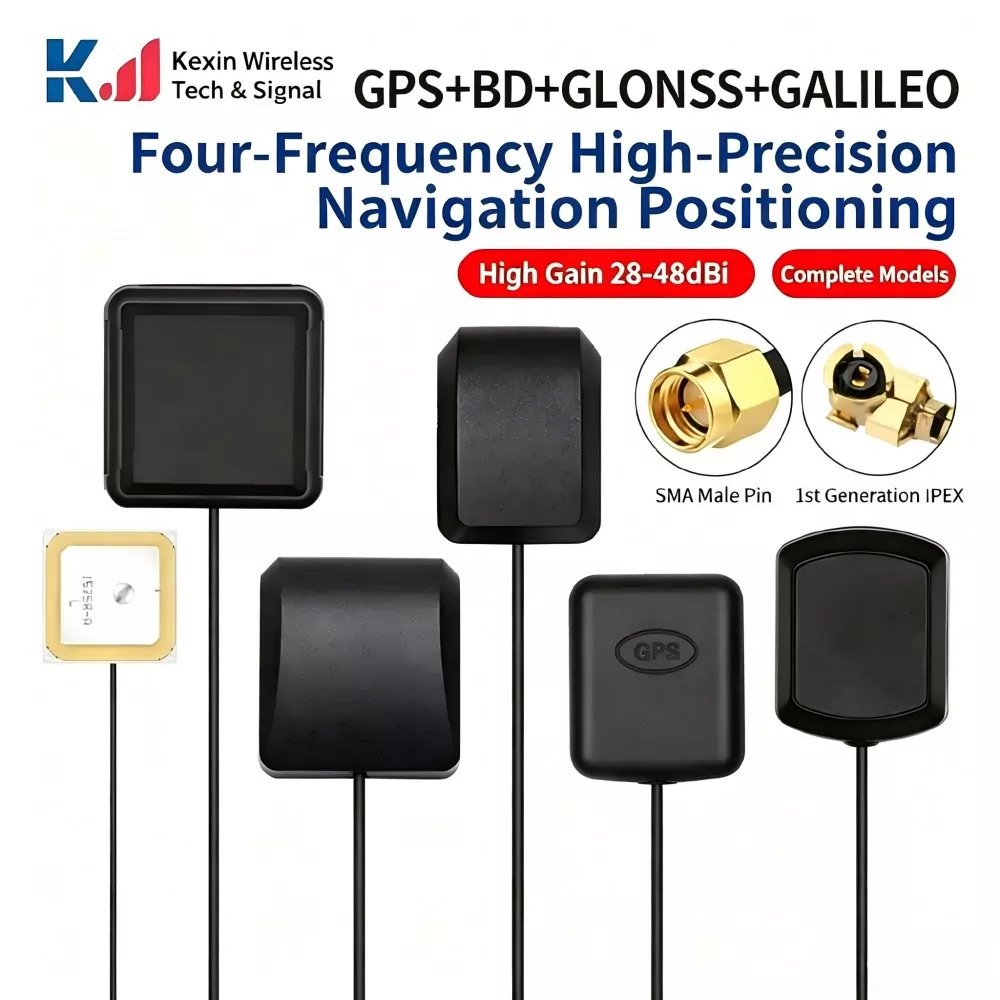

• Usean järjestelmän yhteensopivuus koko taajuuskaistalla

Tukee täysiä taajuuksia L1/L2/L5/L6 ja L-Band, integroituen saumattomasti järjestelmiin, kuten GPS, BeiDou ja Galileo, täyttämään korkean tarkkuuden RTK-paikannusvaatimukset.

• Erinomainen häiriönestokyky

Mitatut tiedot osoittavat, että jopa monimutkaisissa kaupunkikanjoneissa tai korkeajännitteisten lähetystornien lähellä kaistan ulkopuolinen vaimennuskyky säilyy erinomaisena, mikä vähentää tehokkaasti järjestelmän lukkiutumisen riskiä.

• Teollisuusluokan suojausstandardi

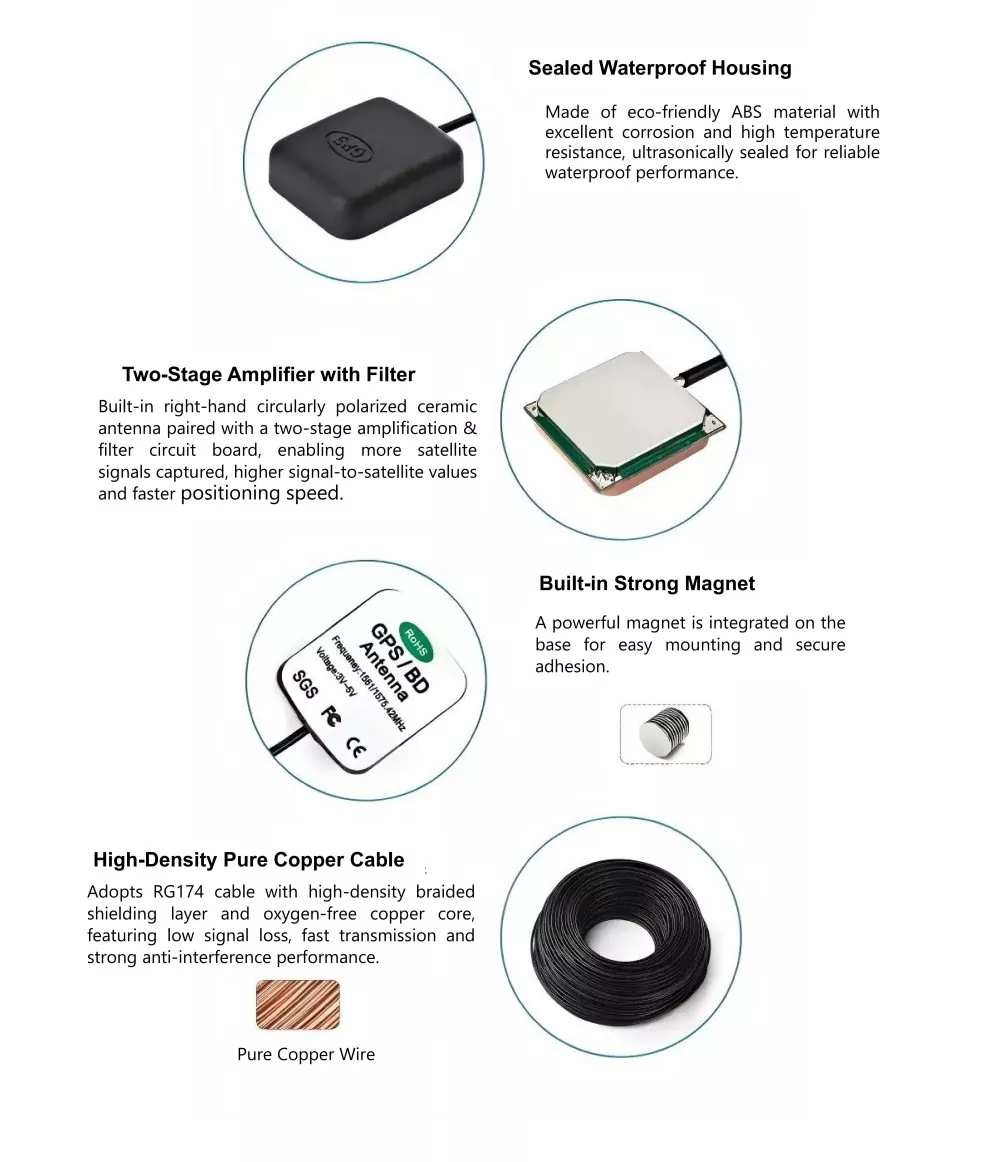

Siinä on ultraäänikotelointi ja kaksoisvesitiivis rakenne, joka saavuttaa IP67-suojausluokituksen ja säilyttää vakaan suorituskyvyn jopa äärimmäisissä ympäristöissä välillä -40 ℃ - +85 ℃.

• Joustavat räätälöidyt palvelut

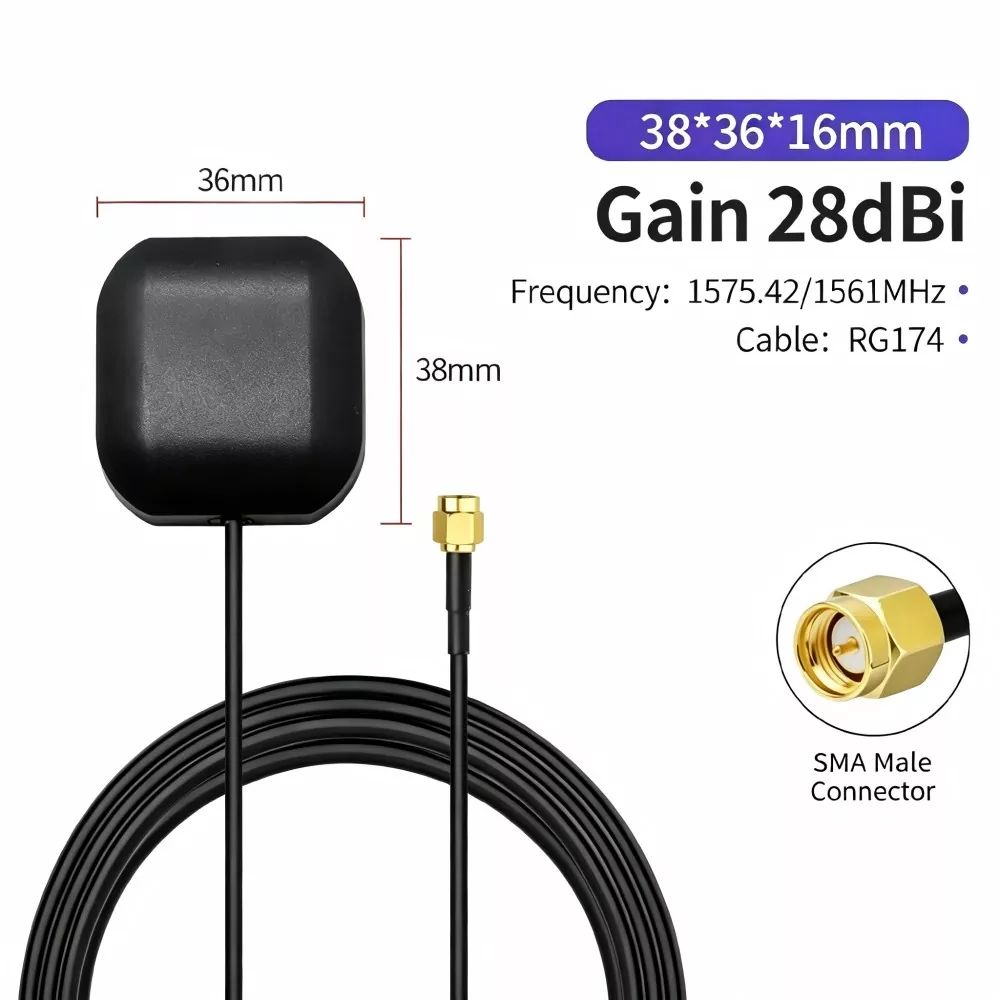

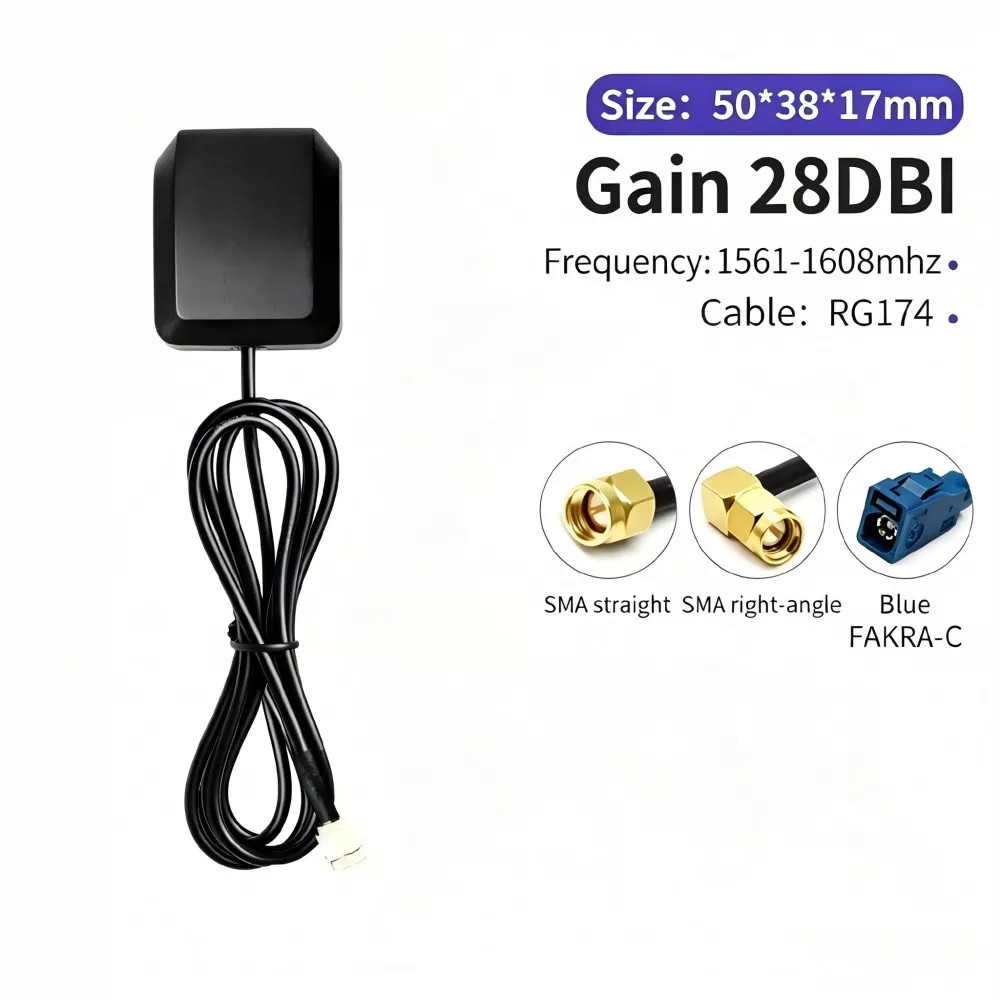

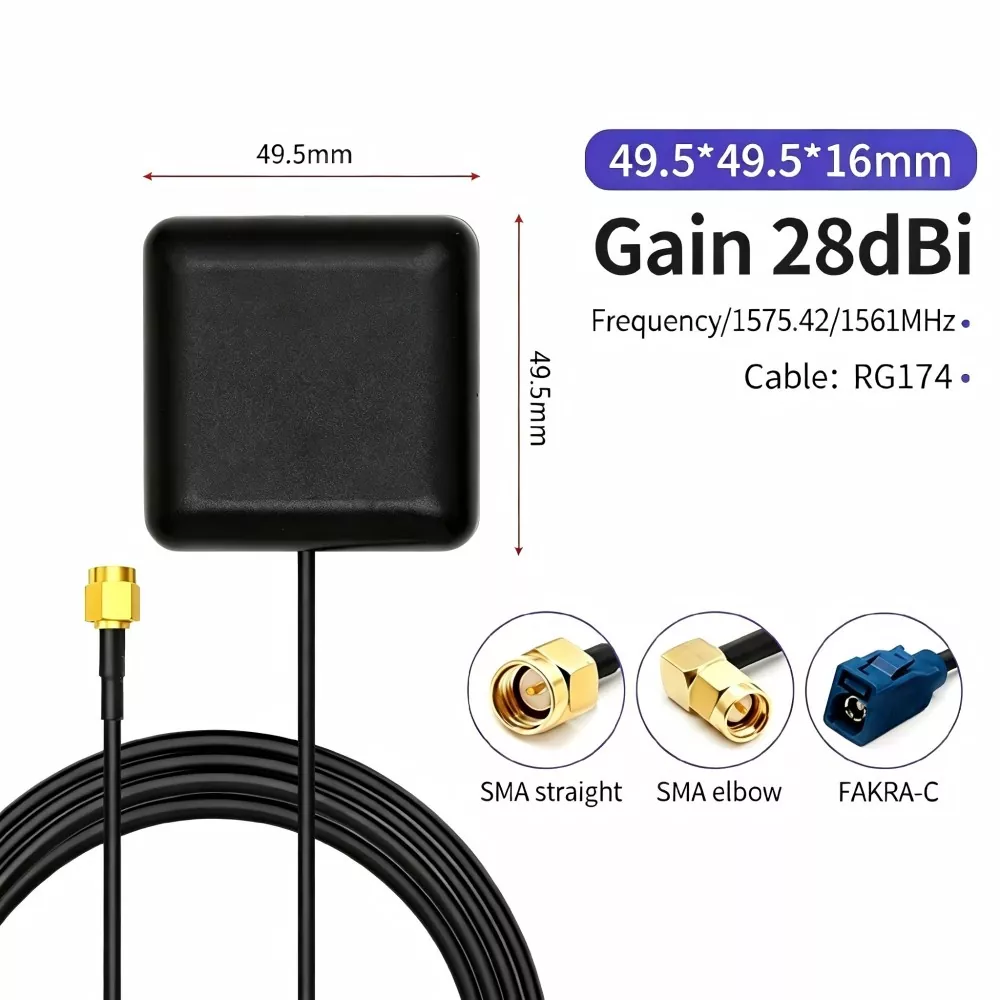

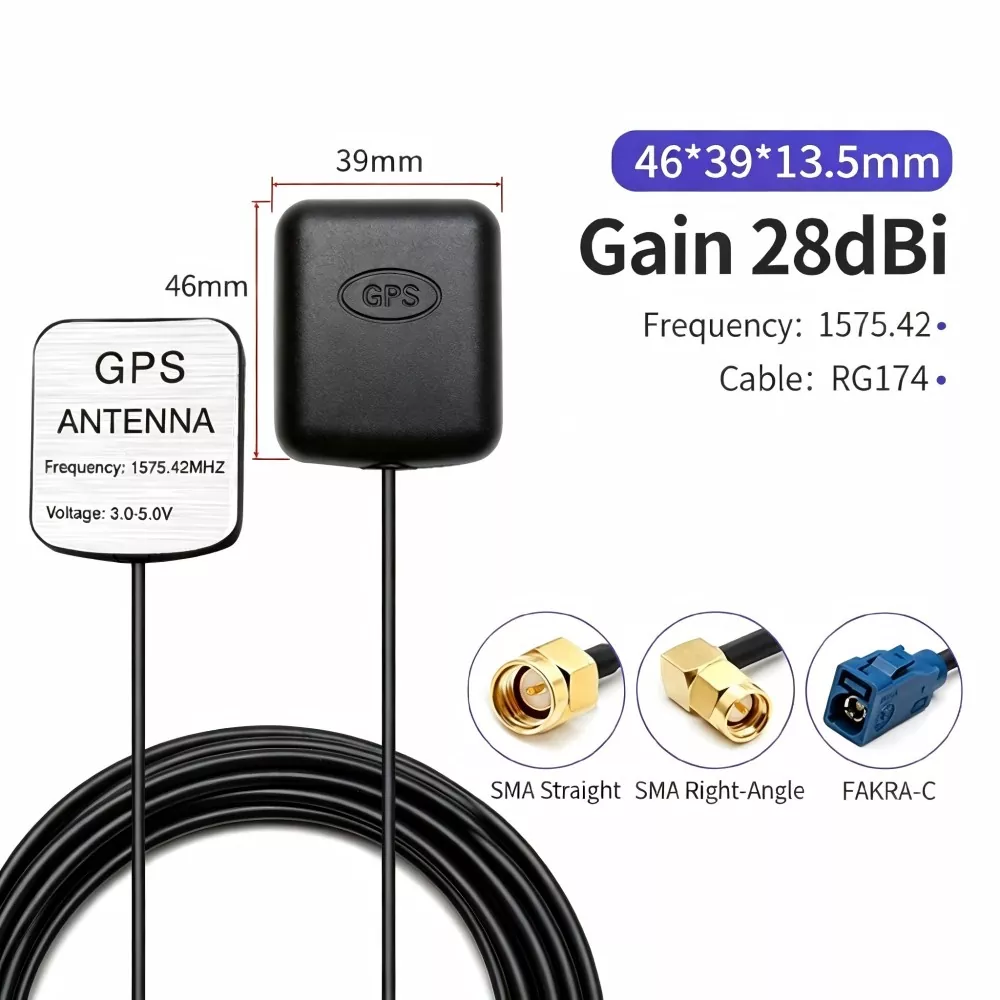

Tukee erilaisten rajapintojen, kuten SMA:n ja TNC:n, mukauttamista; kaapelin pituus ja magneetti-/ruuvikiinnitysmenetelmät voidaan säätää tarpeiden mukaan.

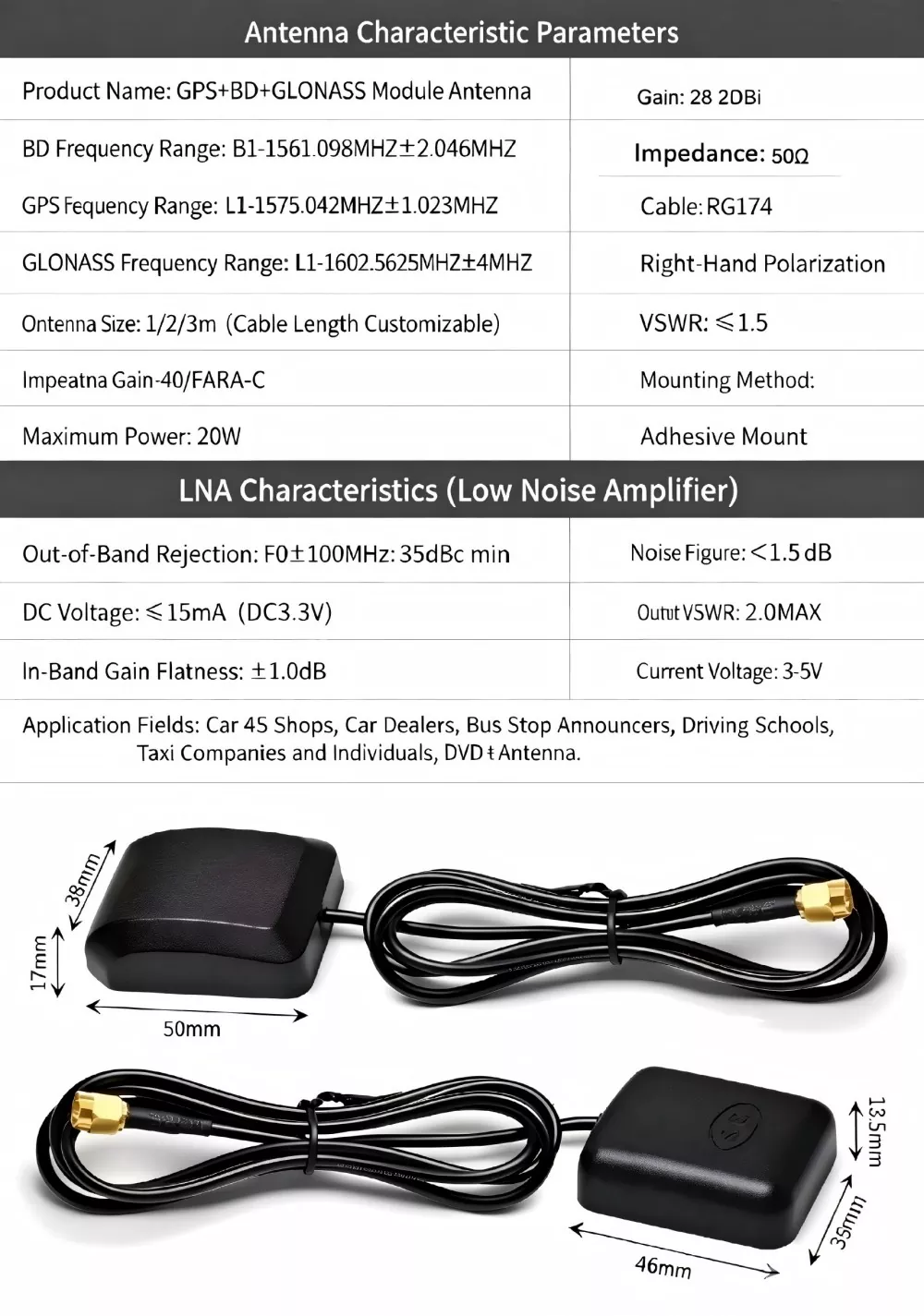

Tekniset tiedot

Mitkä laitteet ovat yhteensopivia?

Ulkoista GPS-antenniamme käytetään laajasti seuraavilla aloilla:

1. Smart Connected Vehicles ja ADAS

Ajoneuvon katolle asennettuna se läpäisee auton räjähdyssuojakalvon ja tarjoaa senttitason paikannusta autonomiselle ajo- ja kalustonhallintajärjestelmille.

2. Tarkkuusmaatalous ja droonit

Maatalousdroneiden tai maatalouskoneiden päälle asennettuna siinä on vahva sähkömagneettisten häiriöiden vastustuskyky, mikä varmistaa tarkan automaattisen risteilyn ja tarkan torjunta-aineruiskutuksen.

3. Geodeettinen maanmittaus ja tukiaseman ajan synkronointi

Tukiasemien tai RTK-vastaanottimien ydinkomponenttina vakaa vaihekeskivirhe (±2 mm) varmistaa millimetritason mittaustarkkuuden.

4. Meri- ja laivanavigointi

Suolaspray-korroosionkestävä rakenne takaa jatkuvan, luotettavan suunta- ja sijaintitiedot myös ankarissa meriympäristöissä.

5. IoT Asset Tracking

Suunniteltu pitkillä kaapeleilla, se voidaan helposti piilottaa konttien tai suurten koneiden ulkopuolelle, mikä mahdollistaa logistiikan valvonnan maailmanlaajuisesti.

Syvällinen vertailu kilpaileviin tuotteisiin

Kuvitettu asennus- ja käyttöopas

1. Sijainnin valinta: Varmista, että asennat antennin tasaiselle pinnalle, josta on esteetön näkyvyys ja jossa ei ole metallihäiriöitä (kuten auton katto tai varusteiden yläosa).

2. Vedeneristyskäsittely: Ulkoliitännät tulee tiivistää itsestään sulavalla vedenpitävällä teipillä, joka on kiinnitetty "321"-käärintämenetelmällä, jotta sadevesi ei pääse valumaan kaapelia pitkin laitteistoon.

3. Maadoitus ja ukkossuojaus: Ennen kuin syöttökaapeli menee laitehuoneeseen tai laitteeseen, on suositeltavaa asentaa syöttöjohdon salamansuoja ja varmistaa, että se on kunnolla maadoitettu lähelle.

4. Johdotustiedot: Kaapeleita vedettäessä tulee asentaa "tippusilmukat (U-muotoiset mutkat)", jotta sadevesi ei virtaa taaksepäin.

Kuinka valita oikea ulkoinen GPS-antenni?

Etsitkö luotettavaa toimittajaa Silloin on suositeltavaa keskittyä seuraavien kolmen seikan arviointiin:

1. Selvitä taajuuskaistavaatimukset: Perusnavigointia varten valitse yksinkertaisesti L1-yksitaajuusantenni. Jos vaaditaan erittäin tarkkaa RTK- tai häiriönestokykyä, muista valita L1/L2/L5-monitaajuusantenni.

2. Arvioi asennusympäristö: Ajoneuvo- tai ulkokäyttöön IP67-vesitiiviysluokitus plus magneettinen alusta on paras valinta; kiinteille tukiasemille suositellaan ruuviasennusta yhdistettynä kuristinkelaan monitievaikutuksen vähentämiseksi.

3. Tarkista kaapelin häviö: Jos kaapelin pituus ylittää 5 metriä, toimittajan on toimitettava pienihäviöiset kaapelit; muuten LNA:n vahvistus kompensoituu kaapelin katoamalla.

Miksi valita meidät?

Shenzhen Qianmu Communication Technology Co., Ltd. ei ole vain ulkoisen GPS-antennin valmistaja, vaan myös luotettava RF-teknologiakumppanisi. Meillä on omat itsenäisesti kehitetyt mikroaaltouunien kaiuttomat kammiomme ja tiimi kokeneita insinöörejä, joiden avulla voimme tarjota yhden luukun räätälöityjä palveluita, jotka kattavat prototyyppien valmistuksen, testauksen ja massatuotannon. Hyödyntämällä Shenzhenin vakiintunutta elektroniikkateollisuuden ekosysteemiä, toimitamme kilpailukykyiset läpimenoajat ja kustannustehokkaat ratkaisut säilyttäen samalla tuotteiden erinomaisen laadun.

FAQ

Q1: Onko se yhteensopiva BeiDou-järjestelmän kanssa?

V: Ehdottomasti. Antennimme on suunniteltu monisyöttöiseksi, ja se tukee natiivisti valtavirran maailmanlaajuisia GNSS-järjestelmiä, mukaan lukien GPS, BeiDou, GLONASS ja Galileo.

Q2: Mikä on valmistajana vähimmäistilausmäärä (MOQ)?

V: Tuemme joustavia hankintavaihtoehtoja. Vakiomalleissa hyväksymme pienieräkoetilaukset. Räätälöityjä malleja varten ota yhteyttä myyntitiimiimme saadaksesi viimeisimmän tarjouksen ja erityiset MOQ-tiedot.

Q3: Kuinka valitset aktiivisen ulkoisen GPS-antennin ja passiivisen mallin välillä?

V: Autoteollisuuden sovelluksissa, teollisuuden ohjausjärjestelmissä, kartoitus- ja kartoitusprojekteissa ja ulkosovelluksissa tarvitaan aktiivinen ulkoinen GPS-antenni. Passiiviset mallit soveltuvat vain hyvin lyhyille sisäetäisyyksille 1 metrin etäisyydelle ja voivat aiheuttaa merkittävää signaalihäviötä pitkillä kaapeleilla. Kaikissa Qianmu Factoryn lippulaivamalleissa on aktiivinen muotoilu.

Q4: Voiko antennissa käyttää pidennettyä kaapelia? Mikä on suurin tuettu pituus?

V: Normaalin RG174-kaapelin suositeltu enimmäispituus on 10 metriä. Jos kaapelin pituus ylittää 10 metriä, ota yhteyttä toimittajaan vaihtaaksesi se pienihäviöiseen LMR RF -kaapeliin. Tehdas voi myös räätälöidä erikoispitkiä antenneja jopa 20 metrin kaapelilla.
